本發明涉及線纜測試，更具體地，涉及一種重載連接器專用線纜校線和電阻測量儀。

背景技術：

1、二次設備與一次設備之間、二次設備之間電氣量、非電氣量通過二次線纜傳輸，二次線纜端頭采用重載連接器是二次檢修實現線纜模塊化安裝趨勢的重要條件。

2、重載連接器二次線纜常見有4芯，10芯，16芯等，在線纜芯接入重載連接器后，需要對線纜兩端的重載連接器線纜進行對線操作，防止接線錯序，另外為了保證各根線纜的一致性，防止出現虛接和漏接故障，需要對每根線纜電阻進行測試。

3、傳統測試方法是采用萬用表對線纜逐根進行校線，并逐根測量芯線電阻。這種傳統方法校線和測量電阻的時間較長，容易出錯，測試效率低下，極大降低了技改、新建站中裝設重載連接器的二次線纜安裝效率。

4、目前還沒有能夠?qū)χ剌d連接器進行對線和電阻值測量的專用測試儀器。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一，提供一種重載連接器專用線纜校線和電阻測量儀，能夠?qū)χ剌d連接器完成快速對線和電阻測量。

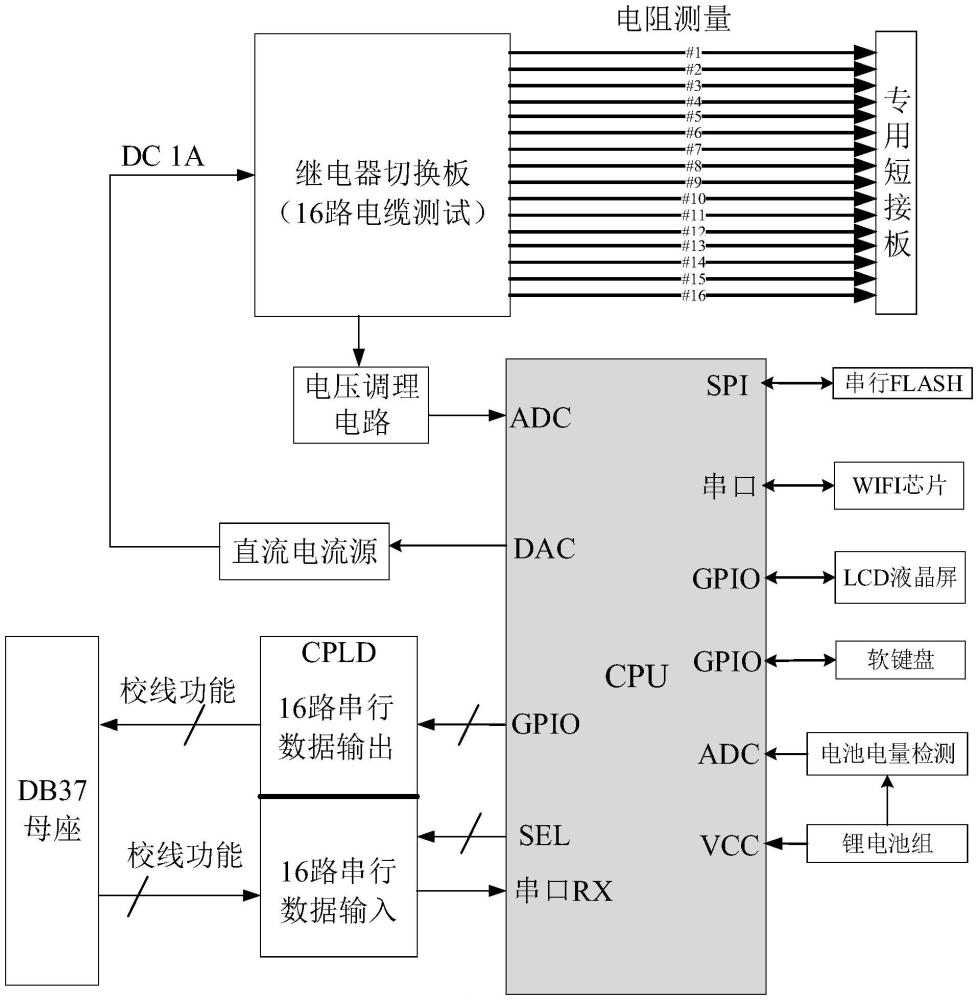

2、作為本發明的第一個方面，提供一種重載連接器專用線纜校線和電阻測量儀，所述重載連接器專用線纜校線和電阻測量儀包括cpu、直流電流源、繼電器切換板、電壓調理電路以及cpld，所述直流電流源、電壓調理電路和cpld均與所述cpu電連接，所述繼電器切換板分別與所述直流電流源和電壓調理電路電連接；

3、在進行線纜電阻測量時，所述繼電器切換板連接待測線纜的一端，所述待測線纜的另一端使用專用短接板全部短接；其中，所述繼電器切換板能夠使所述直流電流源與所述待測線纜電連接；

4、在進行線纜校線時，所述cpld通過db37母座連接所述待測線纜的一端，所述待測線纜的另一端連接從機；

5、在進行線纜短路故障檢測時，所述cpld通過db37母座連接所述待測線纜的一端，所述待測線纜的另一端懸空。

6、進一步地，在進行線纜電阻測量時，所述cpu通過內置的dac產生直流小電壓信號，該直流小電壓信號能夠驅動所述直流電流源輸出高精度的直流電流信號，此時該高精度的直流電流信號通過所述繼電器切換板在待測線纜兩端產生與待測線纜電阻成正比的電壓信號，該電壓信號通過所述電壓調理電路調理后，被所述cpu內置的adc采集到。

7、進一步地，當待測線纜有16根時，以第16根線纜作為電流返回通路，所述直流電流源輸出的直流電流信號idc1通過所述繼電器切換板使第1根線纜與第16根線纜作為電流回路，并通過cpu內置的adc采集第1根線纜與第16根線纜兩端的電壓信號udc1，根據歐姆定律計算得到第1根線纜與第16根線纜的串聯電阻值ra1＝r1+r16＝udc1/idc1；以此類推，分別計算出r2+r16、r3+r16、……、r15+r16的串聯電阻值；其中，第15根線纜與第16根線纜的串聯電阻值ra15＝r15+r16；

8、然后以第15根線纜作為電流返回通路，所述直流電流源輸出的直流電流信號idc2通過所述繼電器切換板使第1根線纜與第15根線纜作為電流回路，并通過cpu內置的adc采集第1根線纜與第15根線纜兩端的電壓信號udc2，根據歐姆定律計算得到第1根線纜與第15根線纜的串聯電阻值rb1＝r1+r15＝udc2/idc2；

9、由于ra1、ra15和rb1都已經根據歐姆定律計算得到，根據ra1＝r1+r16、ra15＝r15+r16和rb1＝r1+r15三個等式，可以計算出第1根線纜的電阻值r1、第15根線纜的電阻值r15和第16根線纜的電阻值r16；

10、因此，由于各根線纜與第16根線纜的串聯電阻值都已經計算得到，并且第16根線纜的電阻值r16已經計算得到，因此能夠得到第2根線纜的電阻值r2、第3根線纜的電阻值r3、……、第14根線纜的電阻值r14。

11、進一步地，所述cpu根據各根待測線纜的電阻值計算出各根待測線纜的長度ln，計算公式如下：

12、ln＝rn/(ρ*s)

13、其中，rn為各根待測線纜的電阻值，ρ為各根待測線纜的電阻率，s為各根待測線纜的線徑。

14、進一步地，在進行線纜校線時，將該重載連接器專用線纜校線和電阻測量儀設定為主機，主機cpu的gpio端與主機的cpld連接，主機的cpld通過db37母座連接所述待測線纜的一端，所述待測線纜的另一端連接從機；其中，所述從機包括cpu和cpld，從機cpu的sel端和串口輸入端均與從機的cpld連接。

15、進一步地，當待測線纜有16根時，主機的cpu將16根線纜的名稱數據以并行方式發送給主機的cpld，主機的cpld接收到16根線纜的名稱數據后，將16根線纜的名稱數據以串口協議方式通過16根線纜發送至從機的cpld，其中，主機向從機發送的所述16根線纜的名稱數據帶有校驗碼；

16、從機的cpld接收到16根線纜的名稱數據后，通過從機cpu的sel端控制從機的cpld將對應線纜的名稱數據發送到從機cpu的串口輸入端，然后從機的cpu對接收到的對應線纜的名稱數據進行解析，如果從機的cpu校驗所述對應線纜的名稱數據合格，則從機顯示所述對應線纜的名稱數據。

17、進一步地，在進行線纜短路故障檢測時，假設待測線纜有16根，16根待測線纜均外接上拉電阻；

18、首先檢測第1根線纜與第2根線纜至第16根線纜中的任意一根線纜之間是否存在短路故障：所述cpu控制所述cpld將第1根線纜置為低電平，如果cpu通過cpld讀取到第2根線纜至第16根線纜中的任意一根線纜為低電平，則代表第1根線纜與該任意一根線纜之間存在短路故障；如果cpu通過cpld讀取到第2根線纜至第16根線纜中的任意一根線纜為高電平，則代表第1根線纜與該任意一根線纜之間不存在短路故障；

19、然后檢測第2根線纜與第3根線纜至第16根線纜中的任意一根線纜之間是否存在短路故障：所述cpu控制所述cpld將第1根線纜置為高電平，所述cpu控制所述cpld將第2根線纜置為低電平，如果cpu通過cpld讀取到第3根線纜至第16根線纜中的任意一根線纜為低電平，則代表第2根線纜與該任意一根線纜之間存在短路故障；如果cpu通過cpld讀取到第3根線纜至第16根線纜中的任意一根線纜為高電平，則代表第2根線纜與該任意一根線纜之間不存在短路故障；

20、然后檢測第3根線纜與第4根線纜至第16根線纜中的任意一根線纜之間是否存在短路故障：所述cpu控制所述cpld將第1根線纜和第2根線纜均置為高電平，所述cpu控制所述cpld將第3根線纜置為低電平，如果cpu通過cpld讀取到第4根線纜至第16根線纜中的任意一根線纜為低電平，則代表第3根線纜與該任意一根線纜之間存在短路故障；如果cpu通過cpld讀取到第4根線纜至第16根線纜中的任意一根線纜為高電平，則代表第3根線纜與該任意一根線纜之間不存在短路故障；

21、以此類推，最后檢測第15根線纜與第16根線纜之間是否存在短路故障：所述cpu控制所述cpld將第1根線纜至第14根線纜均置為高電平，所述cpu控制所述cpld將第15根線纜置為低電平，如果cpu通過cpld讀取到第16根線纜為低電平，則代表第15根線纜與第16根線纜之間存在短路故障；如果cpu通過cpld讀取到第16根線纜為高電平，則代表第15根線纜與第16根線纜之間不存在短路故障。

22、進一步地，所述重載連接器專用線纜校線和電阻測量儀還包括分別與所述cpu電連接的鋰電池組、軟鍵盤、lcd液晶屏、wifi芯片和串行flash，所述鋰電池組為所述重載連接器專用線纜校線和電阻測量儀供電，所述軟鍵盤用于設置測試參數，所述wifi芯片用于對測試軟件進行升級，所述串行flash用于保存電阻測試參數和電阻修正系數。

23、進一步地，所述鋰電池組為大容量鋰電池組。

24、進一步地，所述lcd液晶屏為480*320大屏幕的lcd液晶屏。

25、進一步地，所述重載連接器專用線纜校線和電阻測量儀還包括與cpu電連接的電池電量檢測模塊，所述電池電量檢測模塊用于檢測所述鋰電池組的電量。

26、進一步地，所述重載連接器專用線纜校線和電阻測量儀為手持式結構。

27、本發明提供的重載連接器專用線纜校線和電阻測量儀具有以下優點：

28、(1)最多可支持16芯線纜對線工作，單根線纜的對線時間小于2秒；

29、(2)最多可支持16路線纜電阻測試，單根線纜的測量時間小于2秒，不需要事先知道其中一根線纜的阻抗值，即可完成電阻測試工作；

30、(3)手持式結構設計，體積小，重量輕；

31、(4)帶有大屏幕液晶，可通過觸摸屏和軟鍵盤完成人機交互；

32、(5)鋰電池供電，續航時間大于12小時。
