本技術屬于古建修復，特別是涉及一種用于古建筑修復的罩棚。

背景技術：

1、近年來，全國各地的古鎮、古村落成為了旅游、休閑的熱點，對古建筑的開發、修復也成為建筑領域的一個重要的組成部分。

2、古建筑的修復主要是對古建筑的基礎、臺基、地坪、墻體、木構架、屋面瓦作、木基層、油漆地仗等方面進行修復，

3、其中在對外漏構件進行修復時，例如對外漏墻體表面的油漆進行修復時，有時會遇到雨雪天氣，雨水會對新修復的墻體造成二次傷害，為此需要設計一種用于古建筑修復的罩棚，可以對外漏墻體進行蓋罩，防止雨水的而成侵害。

技術實現思路

1、本實用新型的目的是提供一種用于古建筑修復的罩棚，具有對古建筑外墻進行保護和便于安裝和拆卸可以多次使用的優點，解決了上述技術問題。

2、本實用新型解決上述技術問題的技術方案如下：一種用于古建筑修復的罩棚，其包括多個底盤：所述底盤固定安裝在混凝土地面上，所述底盤的頂部逐層固定安裝有多個支撐桿組件，所述支撐桿組件包括支撐桿，所述支撐桿的上下兩端均焊接有固定片，所述固定片相背的一側焊接有十字安裝板，所述十字安裝板相背的一側均焊接有安裝片，上下兩個相鄰的安裝片之間通過螺栓固定連接，左右兩個相鄰的支撐桿組件之間通過橫向連接桿固定連接，頂部支撐桿組件的底部固定連接有工字鋼，所述工字鋼的底部和次頂部的支撐桿組件固定連接，所述工字鋼的內腔固定連接有多個延伸至外側的t形雨棚安裝桿，相鄰兩個t形雨棚安裝桿的頂部安裝有雨棚，所述t形雨棚安裝桿為頂部支撐桿組件的正下方，所述t形雨棚安裝桿遠離工字鋼的一端和最頂部的支撐桿組件之間通過鋼絲繩固定連接。

3、本實用新型如上所述的用于古建筑修復的罩棚，進一步：所述混凝土地面嵌入式固定安裝有化學螺栓，所述化學螺栓的頂部穿過底盤的內腔延伸至底盤的上方，所述底盤的頂部螺紋連接有螺母，所述螺母的底部和底盤的頂部貼合。

4、本實用新型如上所述的用于古建筑修復的罩棚，進一步：所述安裝片和十字安裝板的表面均開設有多個安裝槽。

5、本實用新型如上所述的用于古建筑修復的罩棚，進一步：所述左右兩側相鄰的兩個支撐桿組件之間固定連接有斜向連接桿，所述斜向連接桿的左端與支撐桿組件中頂部的十字安裝板端通過螺栓固定連接，所述斜向連接桿的右端與支撐桿組件中底部的十字安裝板通過螺栓固定連接。

6、本實用新型如上所述的用于古建筑修復的罩棚，進一步：所述橫向連接桿的左右兩側分別與相鄰兩個支撐桿組件中十字安裝板通過螺栓固定連接。

7、本實用新型如上所述的用于古建筑修復的罩棚，進一步：所述工字鋼的頂部和底部分別與相鄰的兩個安裝片通過螺栓固定連接。

8、本實用新型如上所述的用于古建筑修復的罩棚，進一步：所述t形雨棚安裝桿由兩個t形鋼條組成，兩個t形鋼條通過兩個l形連接板固定連接，所述l形連接板分別通過螺栓固定連接在t形鋼條的左右兩側。

9、本實用新型如上所述的用于古建筑修復的罩棚，進一步：所述頂部支撐桿組件中支撐桿的表面焊接有支撐桿固定耳，所述t形雨棚安裝桿遠離工字鋼一端的頂部焊接有安裝桿固定耳，所述鋼絲繩的兩端分別與支撐桿固定耳和安裝桿固定耳固定連接。

10、本實用新型如上所述的用于古建筑修復的罩棚，進一步：所述相鄰兩個t形雨棚安裝桿之間固定連接有兩個連接桿，所述連接桿和t形雨棚安裝桿之間通過螺栓固定連接。

11、本實用新型的有益效果是：

12、1、本實用新型通過將底盤固定連接在待修復古建筑外墻外側的混凝土地面上，并將支撐桿組件向上逐層進行搭建，隨后通過橫向連接桿對相鄰的兩個同層的支撐桿組件進連接，從而提高支撐桿組件搭建的穩定性，隨后在頂層支撐桿組件和次頂層支撐桿組件之間安裝工字鋼，并在工字鋼的表面固定安裝t形雨棚安裝桿，通過t形雨棚安裝桿頂部安裝的雨棚對古建筑外墻進行保護，從而減少修復過程中雨水對墻體的侵害，該罩棚結構整體便于安裝和拆卸，從而可以對該罩棚結構進行多次使用，減少浪費。

13、2、本實用新型通過斜向連接桿的設置，使支撐桿組件、橫向連接桿和斜向連接桿形成穩定的三角結構，從而提高相鄰兩個支撐桿組件之間連接的穩定性，繼而提高該罩棚結構整體的穩定性。

14、3、本實用新型通過鋼絲繩的設置，可以對t形雨棚安裝桿進行拉伸，從而提高t形雨棚安裝桿和工字鋼安裝的穩定性，繼而提高t形雨棚安裝桿整體的抗風性能。

技術特征：

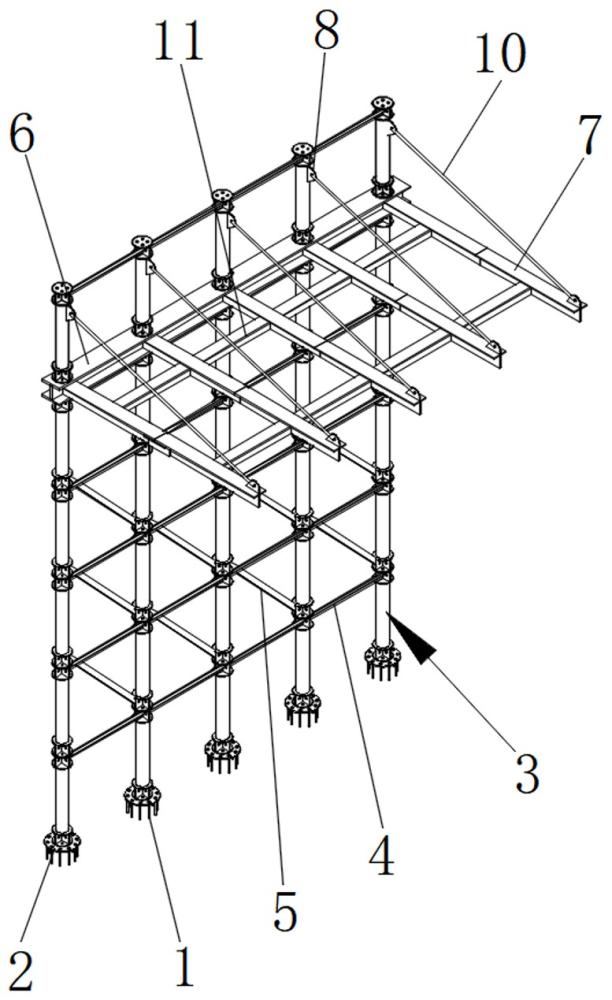

1.一種用于古建筑修復的罩棚，其特征在于，包括多個底盤（1）：所述底盤（1）固定安裝在混凝土地面上，所述底盤（1）的頂部逐層固定安裝有多個支撐桿組件（3），所述支撐桿組件（3）包括支撐桿（31），所述支撐桿（31）的上下兩端均焊接有固定片（32），所述固定片（32）相背的一側焊接有十字安裝板（33），所述十字安裝板（33）相背的一側均焊接有安裝片（34），上下兩個相鄰的安裝片（34）之間通過螺栓固定連接，左右兩個相鄰的支撐桿組件（3）之間通過橫向連接桿（4）固定連接，頂部支撐桿組件（3）的底部固定連接有工字鋼（6），所述工字鋼（6）的底部和次頂部的支撐桿組件（3）固定連接，所述工字鋼（6）的內腔固定連接有多個延伸至外側的t形雨棚安裝桿（7），相鄰兩個t形雨棚安裝桿（7）的頂部安裝有雨棚，所述t形雨棚安裝桿（7）為頂部支撐桿組件（3）的正下方，所述t形雨棚安裝桿（7）遠離工字鋼（6）的一端和最頂部的支撐桿組件（3）之間通過鋼絲繩（10）固定連接。

2.根據權利要求1所述的一種用于古建筑修復的罩棚，其特征在于，所述混凝土地面嵌入式固定安裝有化學螺栓（2），所述化學螺栓（2）的頂部穿過底盤（1）的內腔延伸至底盤（1）的上方，所述底盤（1）的頂部螺紋連接有螺母，所述螺母的底部和底盤（1）的頂部貼合。

3.根據權利要求2所述的一種用于古建筑修復的罩棚，其特征在于，所述安裝片（34）和十字安裝板（33）的表面均開設有多個安裝槽（35）。

4.根據權利要求3所述的一種用于古建筑修復的罩棚，其特征在于，左右兩側相鄰的兩個支撐桿組件（3）之間固定連接有斜向連接桿（5），所述斜向連接桿（5）的左端與支撐桿組件（3）中頂部的十字安裝板（33）端通過螺栓固定連接，所述斜向連接桿（5）的右端與支撐桿組件（3）中底部的十字安裝板（33）通過螺栓固定連接。

5.根據權利要求4所述的一種用于古建筑修復的罩棚，其特征在于，所述橫向連接桿（4）的左右兩側分別與相鄰兩個支撐桿組件（3）中十字安裝板（33）通過螺栓固定連接。

6.根據權利要求5所述的一種用于古建筑修復的罩棚，其特征在于，所述工字鋼（6）的頂部和底部分別與相鄰的兩個安裝片（34）通過螺栓固定連接。

7.根據權利要求6所述的一種用于古建筑修復的罩棚，其特征在于，所述t形雨棚安裝桿（7）由兩個t形鋼條組成，兩個t形鋼條通過兩個l形連接板（12）固定連接，所述l形連接板（12）分別通過螺栓固定連接在t形鋼條的左右兩側。

8.根據權利要求7所述的一種用于古建筑修復的罩棚，其特征在于，所述頂部支撐桿組件（3）中支撐桿（31）的表面焊接有支撐桿固定耳（8），所述t形雨棚安裝桿（7）遠離工字鋼（6）一端的頂部焊接有安裝桿固定耳（9），所述鋼絲繩（10）的兩端分別與支撐桿固定耳（8）和安裝桿固定耳（9）固定連接。

9.根據權利要求8所述的一種用于古建筑修復的罩棚，其特征在于，相鄰兩個t形雨棚安裝桿（7）之間固定連接有兩個連接桿（11），所述連接桿（11）和t形雨棚安裝桿（7）之間通過螺栓固定連接。

技術總結
本技術公開了一種用于古建筑修復的罩棚，包括多個底盤：所述底盤固定安裝在混凝土地面上，所述底盤的頂部逐層固定安裝有多個支撐桿組件，所述支撐桿組件包括支撐桿，所述支撐桿的上下兩端均焊接有固定片，所述固定片相背的一側焊接有十字安裝板。本技術通過將支撐桿組件向上逐層進行搭建，并在頂層支撐桿組件和次頂層支撐桿組件之間安裝工字鋼，并在工字鋼的表面固定安裝T形雨棚安裝桿，通過T形雨棚安裝桿頂部安裝的雨棚對古建筑外墻進行保護，從而減少修復過程中雨水對墻體的侵害，該罩棚結構整體便于安裝和拆卸，從而可以對該罩棚結構進行多次使用，減少浪費。
