本發明涉及電流測試，具體為一種配電箱漏電檢測裝置。

背景技術：

1、配電箱漏電檢測的主要目的是確保電力系統的安全、穩定和可靠運行，防止漏電引發的觸電、火災等安全事故。配電箱是供電系統的重要組成部分，其安全性能直接關系到整個電力系統的穩定性和可靠性。在實際使用中，配電箱可能會因為設備老化、電纜老化、濕度、灰塵等因素的影響而出現漏電情況，嚴重時可能導致人員傷害、財產損失甚至火災等嚴重后果。

2、現有技術中針對配電箱漏電的檢測裝置通過直接將電流傳感器安裝到配電箱的內部上后，即可對配電箱的表面是否存在電流進行檢測，但是由于配電箱的內部安裝有大量的電力設備或元件，因此常規的檢測裝置只能夠對配電箱的表面進行漏電檢測，而對于內部的電力設備和元件無法進行針對性測試，同時對于大型的配電箱，產生輕微漏電時若檢測距離過遠也會導致測量不準確的問題。

技術實現思路

1、針對現有技術存在的不足，本發明目的是提供一種配電箱漏電檢測裝置，以解決上述背景技術中提出的問題，本發明能夠擴大檢測范圍，也能夠針對性的對內部多個電力元件進行檢測，靈活性更高，可在不同的位置實現對配電箱內部每個完成連接的電力設備是否漏電進行針對性檢測，擴大了檢測范圍。

2、為了實現上述目的，本發明是通過如下的技術方案來實現：一種配電箱漏電檢測裝置，包括檢測裝置本體，所述檢測裝置本體包括支撐組件、定位檢測組件、檢測單元和箱體檢測組件，所述支撐組件的底部一體化成型有固定板，且固定板安裝在配電箱的內部上，所述支撐組件設置有兩個，所述定位檢測組件、檢測單元和箱體檢測組件均安裝在兩個支撐組件的內側區域，所述定位檢測組件的表面插裝有多根第二連接線纜，每根第一連接線纜的末端均安裝有夾具，且第一連接線纜通過夾具與配電箱內部的電力元件表面進行夾持連接，所述檢測單元的表面套設有滑動基座，所述滑動基座的側邊嵌入到定位檢測組件的內部，且滑動基座的頂部套設在箱體檢測組件的表面，所述箱體檢測組件的末端安裝有對接結構，且對接機構的端部用于頂靠在配電箱的內壁上。

3、進一步的，所述定位檢測組件包括對接框架和導電板，所述對接框架以及導電板的側邊開設有滑槽，所述導電板的另一側開設有插槽，所述第一連接線纜的端部連接有插接頭。

4、進一步的，所述插接頭嵌入到插槽的內部，每組相鄰的兩個導電板之間的間距相同，且相鄰的兩個導電板之間為相互絕緣狀態。

5、進一步的，所述檢測單元包括電機、絲桿和滑動基座，所述絲桿插裝在電機的輸出端，所述絲桿的末端鍵連接有齒輪，所述滑動基座的頂部開設有導電套筒。

6、進一步的，所述滑動基座的底部開設有螺紋套筒，所述螺紋套筒套設在絲桿的表面，且螺紋套筒的表面貼裝有絕緣層，所述滑動基座的側邊一體化成型有插接板。

7、進一步的，所述插接板用于嵌入到滑槽的內部，所述滑動基座的頂部連接有第二連接線纜，所述第二連接線纜的末端連接有電流傳感器，所述電流傳感器通過內置的通信模塊與外部的報警系統相連接，所述絲桿和螺紋套筒相配合控制滑動基座進行平移運動，所述插接板的厚度與滑槽的厚度相同。

8、進一步的，所述箱體檢測組件包括絕緣柱和中心桿，所述絕緣柱的一端貼裝有固定柱，所述絕緣柱的另一端一體化成型有導電板，所述導電板的側邊一體化成型有導向套筒，所述對接機構從導向套筒的內部穿過。

9、進一步的，所述絕緣柱的內部插裝有中心桿，所述中心桿的表面一體化成型有導電盤，且相鄰的導電盤之間的間距相同，所述導電套筒套設在絕緣柱的表面，且導電套筒用于和導電盤的邊緣處相接觸貼合。

10、進一步的，所述對接機構包括升降板和頂靠套筒，所述升降板的一側一體化成型有齒條，所述升降板的頂部一側一體化成型有頂靠套筒，所述頂靠套筒的內部開設有壓縮孔。

11、進一步的，所述壓縮孔的內部穿插有彈簧桿，所述彈簧桿的頂端安裝有貼合板，所述貼合板用于頂靠在待測配電箱內壁的頂端或者底端，所述齒輪和齒條相嚙合，所述壓縮孔的一端呈開放狀態而另一端呈封閉狀態。

12、本發明的有益效果：

13、1.該配電箱漏電檢測裝置通過定位檢測組件借助多根連線線纜與配電箱內部的多個電力設備進行連接后，再使用檢測單元沿著定位檢測組件的內部進行移動，即可在不同的位置實現對配電箱內部每個完成連接的電力設備是否漏電進行針對性檢測，擴大了檢測范圍。

14、2.該配電箱漏電檢測裝置在箱體檢測組件的表面設置有多處導電盤結構，因此通過檢測單元與定位檢測組件進行連接檢測的過程中，也能夠借助箱體檢測組件對箱體內壁進行漏電檢測，且當箱體表面產生漏電的電流后，也能夠避免通過檢測單元傳輸到每個電力元件中，避免對電力元件產生損壞。

15、3.該配電箱漏電檢測裝置在箱體檢測組件的末端安裝有對接機構，該對接機構通過檢測單元自身的運動效果能夠進行升降，并通過該升降結構即可控制該檢測裝置對待測配電箱內壁的頂端或者底端進行接觸貼合，從而實現對配電箱內壁不同區域的對接檢測處理。

技術特征：

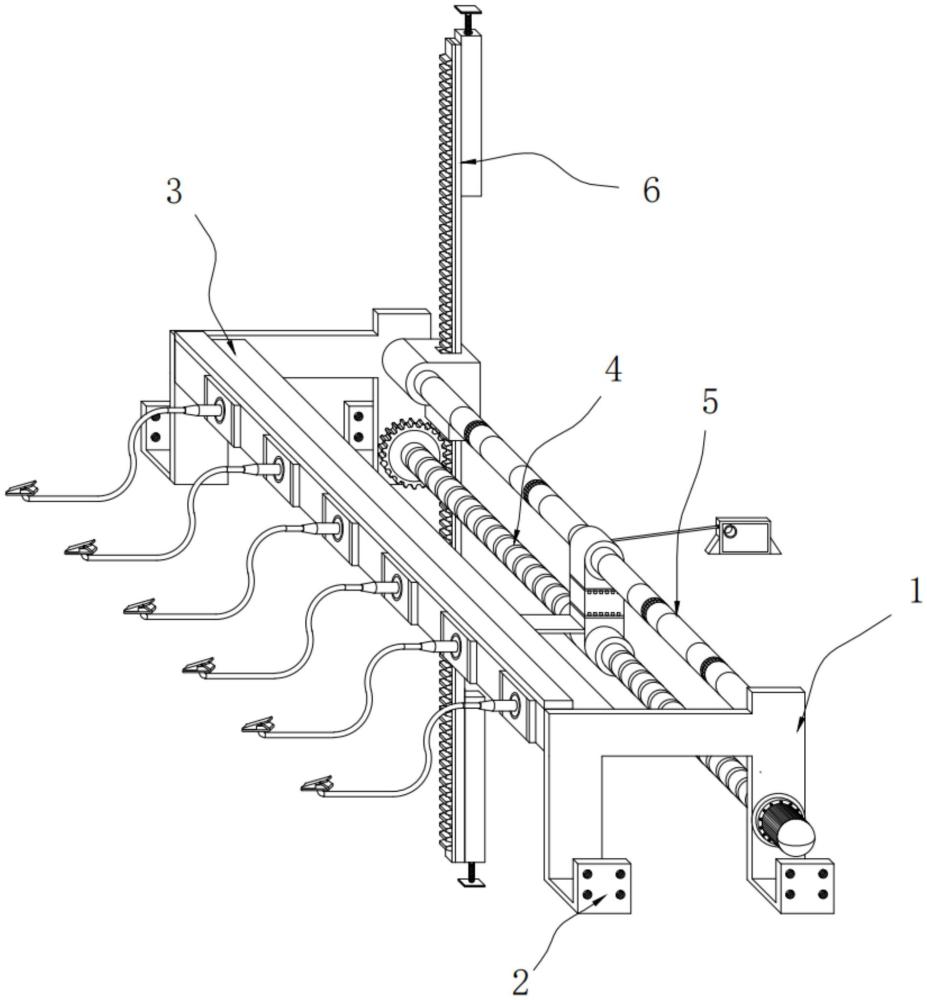

1.一種配電箱漏電檢測裝置，包括檢測裝置本體，其特征在于：所述檢測裝置本體包括支撐組件(1)、定位檢測組件(3)、檢測單元(4)和箱體檢測組件(5)，所述支撐組件(1)的底部一體化成型有固定板(2)，且固定板(2)安裝在配電箱的內部上，所述支撐組件(1)設置有兩個，所述定位檢測組件(3)、檢測單元(4)和箱體檢測組件(5)均安裝在兩個支撐組件(1)的內側區域，所述定位檢測組件(3)的表面插裝有多根第二連接線纜(9)，每根第一連接線纜(22)的末端均安裝有夾具(23)，且第一連接線纜(22)通過夾具(23)與配電箱內部的電力元件表面進行夾持連接，所述檢測單元(4)的表面套設有滑動基座(27)，所述滑動基座(27)的側邊嵌入到定位檢測組件(3)的內部，且滑動基座(27)的頂部套設在箱體檢測組件(5)的表面，所述箱體檢測組件(5)的末端安裝有對接結構，且對接機構(6)的端部用于頂靠在配電箱的內壁上。

2.根據權利要求1所述的一種配電箱漏電檢測裝置，其特征在于：所述定位檢測組件(3)包括對接框架(19)和導電板(24)，所述對接框架(19)以及導電板(24)的側邊開設有滑槽(20)，所述導電板(24)的另一側開設有插槽(25)，所述第一連接線纜(22)的端部連接有插接頭(21)。

3.根據權利要求2所述的一種配電箱漏電檢測裝置，其特征在于：所述插接頭(21)嵌入到插槽(25)的內部，每組相鄰的兩個導電板(24)之間的間距相同，且相鄰的兩個導電板(24)之間為相互絕緣狀態。

4.根據權利要求2所述的一種配電箱漏電檢測裝置，其特征在于：所述檢測單元(4)包括電機(7)、絲桿(8)和滑動基座(27)，所述絲桿(8)插裝在電機(7)的輸出端，所述絲桿(8)的末端鍵連接有齒輪(33)，所述滑動基座(27)的頂部開設有導電套筒(29)。

5.根據權利要求4所述的一種配電箱漏電檢測裝置，其特征在于：所述滑動基座(27)的底部開設有螺紋套筒(28)，所述螺紋套筒(28)套設在絲桿(8)的表面，且螺紋套筒(28)的表面貼裝有絕緣層，所述滑動基座(27)的側邊一體化成型有插接板(26)。

6.根據權利要求5所述的一種配電箱漏電檢測裝置，其特征在于：所述插接板(26)用于嵌入到滑槽(20)的內部，所述滑動基座(27)的頂部連接有第二連接線纜(9)，所述第二連接線纜(9)的末端連接有電流傳感器(10)，所述電流傳感器(10)通過內置的通信模塊與外部的報警系統相連接，所述絲桿(8)和螺紋套筒(28)相配合控制滑動基座(27)進行平移運動，所述插接板(26)的厚度與滑槽(20)的厚度相同。

7.根據權利要求4所述的一種配電箱漏電檢測裝置，其特征在于：所述箱體檢測組件(5)包括絕緣柱(11)和中心桿(13)，所述絕緣柱(11)的一端貼裝有固定柱(35)，所述絕緣柱(11)的另一端一體化成型有導電板(24)，所述導電板(24)的側邊一體化成型有導向套筒(12)，所述對接機構(6)從導向套筒(12)的內部穿過。

8.根據權利要求7所述的一種配電箱漏電檢測裝置，其特征在于：所述絕緣柱(11)的內部插裝有中心桿(13)，所述中心桿(13)的表面一體化成型有導電盤(14)，且相鄰的導電盤(14)之間的間距相同，所述導電套筒(29)套設在絕緣柱(11)的表面，且導電套筒(29)用于和導電盤(14)的邊緣處相接觸貼合。

9.根據權利要求7所述的一種配電箱漏電檢測裝置，其特征在于：所述對接機構(6)包括升降板(16)和頂靠套筒(18)，所述升降板(16)的一側一體化成型有齒條(17)，所述升降板(16)的頂部一側一體化成型有頂靠套筒(18)，所述頂靠套筒(18)的內部開設有壓縮孔(30)。

10.根據權利要求9所述的一種配電箱漏電檢測裝置，其特征在于：所述壓縮孔(30)的內部穿插有彈簧桿(31)，所述彈簧桿(31)的頂端安裝有貼合板(32)，所述貼合板(32)用于頂靠在待測配電箱內壁的頂端或者底端，所述齒輪(33)和齒條(17)相嚙合，所述壓縮孔(30)的一端呈開放狀態而另一端呈封閉狀態。

技術總結
本發明提供一種配電箱漏電檢測裝置，涉及電流測試技術領域，包括支撐組件、定位檢測組件、檢測單元和箱體檢測組件，支撐組件的底部一體化成型有固定板，且固定板安裝在配電箱的內部上，支撐組件設置有兩個，定位檢測組件、檢測單元和箱體檢測組件均安裝在兩個支撐組件的內側區域，定位檢測組件的表面插裝有多根第二連接線纜，每根第一連接線纜的末端均安裝有夾具，本發明能夠擴大檢測范圍，也能夠針對性的對內部多個電力元件進行檢測，可在不同的位置實現對配電箱內部每個完成連接的電力設備是否漏電進行針對性檢測，當箱體表面產生漏電的電流后，也能夠避免通過檢測單元傳輸到每個電力元件中，避免對電力元件產生損壞。
