本發明涉及電磁閥測試，具體是一種電磁閥疲勞試驗裝置及其工作方法。

背景技術：

1、公開（公告）號為cn210513682u的專利公開了一種電磁閥耐久測試裝置，包括支撐座和電動升降柱，所述支撐座的上端表面中心位置固定有連接件，且連接件的內部表面粘接有防滑片，所述電動升降柱的上端固定有支撐塊，且支撐塊的前端表面固定有抵件，并且支撐塊通過內部的轉動軸件與組合塊相互連接，所述組合塊的上端安裝有測試箱體。

2、現有技術中的電磁閥測試裝置通常只能提供固定的磁場條件，無法動態調節磁場的范圍、強度和位置，在實際應用中，電磁閥可能會受到來自周圍設備或其他電磁源的動態磁場影響，因此，傳統測試裝置無法準確模擬電磁閥在實際工作環境中的磁場條件，也無法全面評估電磁閥在不同磁場條件下的性能表現。

技術實現思路

1、因此，為了解決上述不足，本發明在此提供一種電磁閥疲勞試驗裝置及其工作方法。

2、本發明是這樣實現的，構造一種電磁閥疲勞試驗裝置及其工作方法，該裝置包括測試桌，測試桌底部內嵌入設有測試槽，測試槽用于安裝測試所需的電磁閥；測試槽頂部鉸接有一擋板，測試槽的側壁與底部均設有一通孔，通孔用于穿過與電磁閥連接的管道使外界的液體通過管道流入電磁閥內；測試槽內設有一測試組件；測試組件內的第一滑槽、配合板、滑動塊、永磁體桿和第二滑槽設有多組且數量相同，并組成一調節組件，多組調節組件上的永磁體桿組成一直徑可調節的圓形，多組永磁體桿的外側壁纏繞設有線圈，線圈的兩端分別與第二卷收器與第一卷收器連接；第二卷收器與第一卷收器用于配合永磁體桿調節外側壁纏繞線圈的直徑。

3、優選的，測試組件包括直線驅動器，測試槽內底部固定連接有一直線驅動器，測試槽的側壁螺栓連接有一驅動電機，驅動電機的輸出軸與齒圈與圓心處固定連接。

4、優選的，測試槽側壁固定連接有電動推桿，電動推桿的輸出端與限制框固定連接，限制框側壁固定連接有限制板，限制板側壁嵌入設有第一滑槽，第一滑槽內滑動連接有配合板側壁的滑動塊，配合板側壁固定連接有滑動塊。

5、優選的，配合板遠離滑動塊的另一端與永磁體桿固定連接，限制板與圓環轉動連接，圓環內側壁嵌入設有第二滑槽，永磁體桿滑動穿過第二滑槽向外延伸，圓環外周壁固定連接有齒紋。

6、優選的，直線驅動器的移動端與第一卷收器固定連接，測試槽靠近限制框一端的側壁固定連接有一第二卷收器。

7、優選的，第二卷收器與第一卷收器結構相同；第一卷收器包括底座、伺服電機和收卷棍，底座與直線驅動器的移動端固定連接，底座側壁螺栓連接有伺服電機，伺服電機輸出軸與收卷棍圓心處固定連接。

8、優選的，多組永磁體桿外側壁套設有彈性環，彈性環與第一卷收器上的底座固定連接，底座用于驅動彈性環移動。

9、一種電磁閥疲勞試驗裝置的工作方法，包括以下步驟；

10、s1：將電磁閥安裝至測試槽內，并將電磁閥的兩端連接上外接的管道，以模擬電磁閥在實際工作中的流體通路；蓋上擋板，確保測試環境的密封性和安全性，控制電磁閥進行開啟與關閉操作，同時給線圈通電，使線圈產生磁場；該磁場將電磁閥籠罩在內，模擬電磁閥在磁場環境下的工作狀態；

11、s2：通過電動推桿推動限制框移動，使限制框帶動永磁體桿與線圈一起移動，從而實現了磁場的移動；開啟驅動電機，帶動齒圈轉動；齒圈與齒紋嚙合，驅動圓環轉動，圓環通過第二滑槽帶動多組永磁體桿移動；永磁體桿的移動會調節線圈繞組的直徑；

12、s3：當永磁體桿外擴時，第一卷收器和第二卷收器松開對線圈的卷收，永磁體桿撐開線圈，使繞組的直徑變大；這將導致磁場在空間中的延伸范圍增大，提供更長的電流路徑，從而增強磁場；當永磁體桿內縮時，第一卷收器和第二卷收器對線圈進行卷收，使線圈靠近永磁體桿的側壁；這將導致繞組的直徑變小，磁場范圍相應減小；

13、s4：控制直線驅動器帶動第一卷收器移動；第一卷收器的移動會帶動彈性環在多組永磁體桿上滑動；彈性環的滑動會推動繞組縮小，使繞組的長度變短；由于磁場強度與磁路長度呈反比，因此繞組長度的縮短會導致磁場強度的增強；通過控制直線驅動器的移動方向和速度，可以精確控制繞組長度的變化，從而實現磁場強度的精確調節。

14、與現有技術相比，本發明的有益效果是：

15、（1）通過動態調節磁場范圍、強度和位置，實現了對電磁閥的全面、精確測試。

16、（2）通過電動推桿推動限制框移動，使限制框帶動永磁體桿與線圈一起移動，從而實現了磁場的左右移動，磁場左右移動時，磁場強度在不同位置不同，這種變化會影響電磁閥內部磁性材料的磁化狀態，進而影響電磁閥的開關性能，可以測試電磁閥在不同磁場強度下的響應速度和準確性。

17、（3）通過調節繞組的直徑與長度來控制磁場的強度，避免通過控制電流來動態調節磁強強度，避免繞組內部的溫度升高。

技術特征：

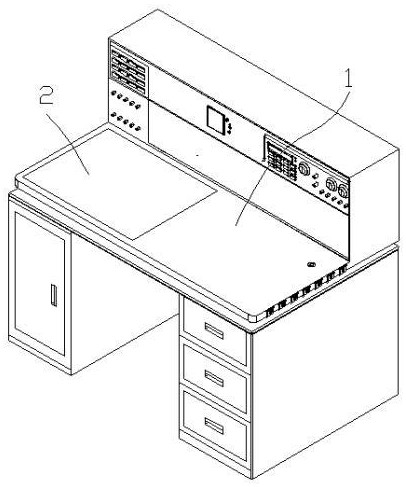

1.一種電磁閥疲勞試驗裝置，包括測試桌（1），測試桌（1）底部內嵌入設有測試槽（3），測試槽（3）用于安裝測試所需的電磁閥；

2.根據權利要求1所述一種電磁閥疲勞試驗裝置，其特征在于：測試組件包括直線驅動器（5），測試槽（3）內底部固定連接有一直線驅動器（5），測試槽（3）的側壁螺栓連接有一驅動電機（6），驅動電機（6）的輸出軸與齒圈（7）與圓心處固定連接。

3.根據權利要求2所述一種電磁閥疲勞試驗裝置，其特征在于：測試槽（3）側壁固定連接有電動推桿（8），電動推桿（8）的輸出端與限制框（9）固定連接，限制框（9）側壁固定連接有限制板（10），限制板（10）側壁嵌入設有第一滑槽（11），第一滑槽（11）內滑動連接有配合板（12）側壁的滑動塊（13），配合板（12）側壁固定連接有滑動塊（13）。

4.根據權利要求3所述一種電磁閥疲勞試驗裝置，其特征在于：配合板（12）遠離滑動塊（13）的另一端與永磁體桿（14）固定連接，限制板（10）與圓環（15）轉動連接，圓環（15）內側壁嵌入設有第二滑槽（16），永磁體桿（14）滑動穿過第二滑槽（16）向外延伸，圓環（15）外周壁固定連接有齒紋（17）。

5.根據權利要求4所述一種電磁閥疲勞試驗裝置，其特征在于：直線驅動器（5）的移動端與第一卷收器（18）固定連接，測試槽（3）靠近限制框（9）一端的側壁固定連接有一第二卷收器（19）。

6.根據權利要求5所述一種電磁閥疲勞試驗裝置，其特征在于：第二卷收器（19）與第一卷收器（18）結構相同；第一卷收器（18）包括底座（20）、伺服電機（21）和收卷棍（22），底座（20）與直線驅動器（5）的移動端固定連接，底座（20）側壁螺栓連接有伺服電機（21），伺服電機（21）輸出軸與收卷棍（22）圓心處固定連接。

7.根據權利要求6所述一種電磁閥疲勞試驗裝置，其特征在于：多組永磁體桿（14）外側壁套設有彈性環（23），彈性環（23）與第一卷收器（18）上的底座（20）固定連接，底座（20）用于驅動彈性環（23）移動。

8.一種電磁閥疲勞試驗裝置的工作方法，采用權利要求7所述的一種電磁閥疲勞試驗裝置，其特征在于：包括以下步驟；

技術總結
本發明公開了一種電磁閥疲勞試驗裝置及其工作方法，涉及電磁閥測試技術領域，包括測試桌，測試桌底部內嵌入設有測試槽，測試槽用于安裝測試所需的電磁閥；測試槽頂部鉸接有一擋板，測試槽的側壁與底部均設有一通孔，通孔用于穿過與電磁閥連接的管道使外界的液體通過管道流入電磁閥內；測試槽內設有一測試組件，通過電動推桿推動限制框移動，使限制框帶動永磁體桿與線圈一起移動，從而實現了磁場的左右移動，磁場左右移動時，磁場強度在不同位置不同，這種變化會影響電磁閥內部磁性材料的磁化狀態，進而影響電磁閥的開關性能，可以測試電磁閥在不同磁場強度下的響應速度和準確性。

技術研發人員：孟云銳,朱昌益,陳依琴
受保護的技術使用者：普立默智能科技（上海）有限公司
技術研發日：
技術公布日：2025/4/28
