本發明涉及電力設備器具，尤其涉及一種高空驗電作業的裝置、系統及方法。

背景技術：

1、在中低壓架空線驗電的過程中，傳統的設備為手持驗電器，需要工作人員攀登電線桿，到達指定位置后進行驗電。

2、上述手持驗電器，在工作人員攀登的過程中以及驗電時都會存在一定的安全隱患，具有驗電效率低，安全性不足的技術缺陷。

技術實現思路

1、本發明的目的在于提供一種高空驗電作業的裝置、系統及方法，用以解決上述背景技術中提到的現有驗電器驗電時驗電效率低、安全性不足等至少一個技術問題。

2、為了實現上述目的，本發明采用如下技術方案：

3、一種高空驗電作業的裝置，包括第一連接件、第二連接件、球形驗電器和磁性件，所述第一連接件的一端用于連接至高空輸送設備，另一端活動連接至所述第二連接件的一端，所述球形驗電器連接至所述第二連接件的另一端，所述磁性件設于所述球形驗電器的底部，其中，所述第一連接件為絕緣材質，所述第二連接為柔性結構，在驗電作業時，所述磁性件吸附于需要驗電的線路的驗電部位，所述第一連接件上設有定位模塊，用于獲取在驗電作業時，所述驗電部位的位置信息。

4、可選的，所述第一連接件包括絕緣套筒以及連接于絕緣套筒一端的連接固定件，所述絕緣套筒的另一端連接于所述第二連接件的一端，所述連接固定件用于連接高空輸送設備。

5、可選的，所述連接固定件為吊鉤。

6、可選的，所述絕緣套筒為豎向延伸的圓筒狀結構，所述絕緣套筒與所述第二連接件連接的一端設有圓形的連接鉤，所述第二連接件通過所述連接鉤與所述絕緣套筒連接。

7、可選的，所述連接固定件和所述連接鉤均為絕緣材質。

8、可選的，所述第二連接件為鐵鏈，所述球形驗電器的頂部設有連接環，所述鐵鏈的一端連接于所述第一連接件，另一端連接于所述連接環。

9、可選的，所述磁性件包括兩個結構完全相同的角形磁鐵，兩個角形磁鐵對稱設置于所述球形驗電器的底部。

10、一種用于高空驗電作業的系統，包括無人機以及上述任一實施例所述的高空驗電作業的裝置，所述無人機的底部設有懸掛橫桿，所述第一連接件的一端連接至所述懸掛橫桿上。

11、一種用于上述任一實施例所述系統的高空驗電作業方法，包括:

12、步驟一:啟動所述無人機，通過遙控控制所述無人機到達需要驗電的驗電線的上方，使得所述球形驗電器位于驗電線的上方；

13、步驟二:通過遙控控制所述無人機垂直下降，使得所述球形驗電器的底部慢慢靠近所述驗電線的驗電部位，直至所述磁性件吸附至所述驗電部位時，停止所述無人機下降；

14、步驟三:通過遙控器控制所述無人機水平移動，直至所述第二連接件自然下垂至豎直方向后停止無人機移動；

15、步驟四:通過所述球形驗電器采集所述驗電部位的驗電數據，通過所述第一連接件上的定位模塊獲取所述驗電部位的位置信息。

16、可選的，該方法還包括:

17、步驟五:控制所述無人機豎直向上移動，使得所述球形驗電器脫離所述驗電部位；

18、步驟六:控制所述無人機返回地面。

19、本發明的有益效果是：

20、本發明的用于高空驗電作業的裝置，解決現有技術中現有驗電器驗電時驗電效率低、安全性不足等至少一個技術問題，實現有益效果：1）、通過第一連接件和第二連接件連接后將球形驗電器連接至第二連接件，可以通過第一連接件便捷的將該裝置連接至高空輸送設備，進而使得可直接通過高空輸送設備將該裝置輸送至需要高空驗電的驗電線的驗電位置，提高驗電安全性和便捷性；2）、將第一連接件設為絕緣材質，可以使得在驗電時避免電壓直接釋放至高空輸送設備損壞高空輸送設備，同時可以避免驗電時施工人員觸電發生安全事故，提高驗電安全性；3）、通過在第一連接件上設置定位模塊，可以快速的獲取驗電部位的位置信息，便于進行及時檢修；4）、通過將第二連接件設為柔性結構，可以便于通過高空輸送設備調整第一連接件和球形驗電器之間的相對位置，使得第二連接件和球形驗電器之間在豎直方向上保持垂直，以便于獲取到的球形驗電器的位置信息更加精準；5）、通過在球形驗電器上設置磁性件，可以使得當高空輸送設備將該裝置輸送至驗電部位附近時，球形驗電器自動吸附于需要驗電的驗電線上，保證驗電時球形驗電器和驗電線之間接觸良好，確保驗電信息的準確性；6）、將磁性件設為兩個結構完全相同的角形磁鐵，對稱設置于球形驗電器的底部，可以進一步使得球形驗電器吸附于驗電線上時更加穩定，提高驗電信息的精確度。

21、本發明的用于高空驗電作業的系統，解決現有技術中現有驗電器驗電時驗電效率低、安全性不足等至少一個技術問題，實現有益效果：1）無人機作為高空輸送設備，可以便于控制，快速高效精準的將驗電裝置輸送至需要驗電的驗電線附近，提高安全性和施工效率；2）、通過第一連接件和第二連接件連接后將球形驗電器連接至第二連接件，可以通過第一連接件便捷的將該裝置連接至高空輸送設備，進而使得可直接通過高空輸送設備將該裝置輸送至需要高空驗電的驗電線的驗電位置，提高驗電安全性和便捷性；3）、將第一連接件設為絕緣材質，可以使得在驗電時避免電壓直接釋放至高空輸送設備損壞高空輸送設備，同時可以避免驗電時施工人員觸電發生安全事故，提高驗電安全性；4）、通過在第一連接件上設置定位模塊，可以快速的獲取驗電部位的位置信息，便于進行及時檢修；5）、通過將第二連接件設為柔性結構，可以便于通過高空輸送設備調整第一連接件和球形驗電器之間的相對位置，使得第二連接件和球形驗電器之間在豎直方向上保持垂直，以便于獲取到的球形驗電器的位置信息更加精準；6）、通過在球形驗電器上設置磁性件，可以使得當高空輸送設備將該裝置輸送至驗電部位附近時，球形驗電器自動吸附于需要驗電的驗電線上，保證驗電時球形驗電器和驗電線之間接觸良好，確保驗電信息的準確性；7）、將磁性件設為兩個結構完全相同的角形磁鐵，對稱設置于球形驗電器的底部，可以進一步使得球形驗電器吸附于驗電線上時更加穩定，提高驗電信息的精確度。

22、本發明的高空驗電作業方法，解決現有技術中現有驗電器驗電時驗電效率低、安全性不足等至少一個技術問題，實現有益效果：通過遙控器控制無人機利用上述驗電的裝置進行驗電，施工人員無需登高便可以遠程實現驗電，并記錄驗電信息和驗電部位的位置信息，提高驗電的安全性和驗電效率。

技術特征：

1.一種用于高空驗電作業的裝置，其特征在于，包括第一連接件、第二連接件（3）、球形驗電器（6）和磁性件（7），所述第一連接件的一端用于連接至高空輸送設備，另一端活動連接至所述第二連接件（3）的一端，所述球形驗電器（6）連接至所述第二連接件（3）的另一端，所述磁性件（7）設于所述球形驗電器（6）的底部，其中，所述第一連接件為絕緣材質，所述第二連接為柔性結構，在驗電作業時，所述磁性件（7）吸附于需要驗電的線路的驗電部位，所述第一連接件上設有定位模塊，用于獲取在驗電作業時，所述驗電部位的位置信息。

2.根據權利要求1所述的高空驗電作業的裝置，其特征在于，所述第一連接件包括絕緣套筒（2）以及連接于絕緣套筒（2）一端的連接固定件（4），所述絕緣套筒（2）的另一端連接于所述第二連接件（3）的一端，所述連接固定件（4）用于連接高空輸送設備。

3.根據權利要求2所述的高空驗電作業的裝置，其特征在于，所述連接固定件（4）為吊鉤。

4.根據權利要求2所述的高空驗電作業的裝置，其特征在于，所述絕緣套筒（2）為豎向延伸的圓筒狀結構，所述絕緣套筒（2）與所述第二連接件（3）連接的一端設有圓形的連接鉤（5），所述第二連接件（3）通過所述連接鉤（5）與所述絕緣套筒（2）連接。

5.根據權利要求4所述的高空驗電作業的裝置，其特征在于，所述連接固定件（4）和所述連接鉤（5）均為絕緣材質。

6.根據權利要求1所述的高空驗電作業的裝置，其特征在于，所述第二連接件（3）為鐵鏈，所述球形驗電器（6）的頂部設有連接環（9），所述鐵鏈的一端連接于所述第一連接件，另一端連接于所述連接環（9）。

7.根據權利要求1其所述的高空驗電作業的裝置，其特征在于，所述磁性件（7）包括兩個結構完全相同的角形磁鐵，兩個角形磁鐵對稱設置于所述球形驗電器（6）的底部。

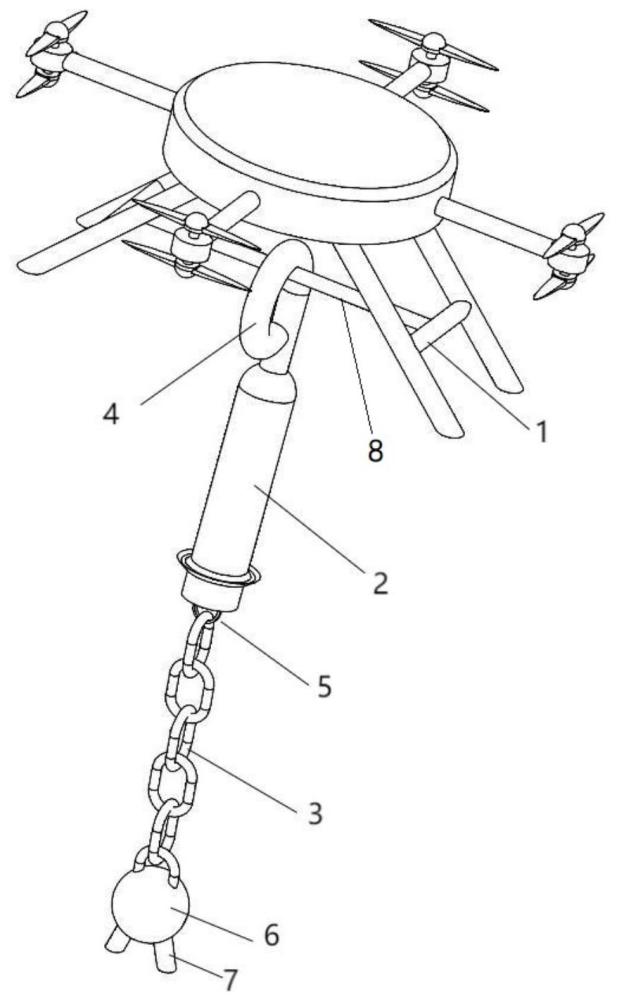

8.一種用于高空驗電作業的系統，其特征在于，包括無人機（1）以及權利要求1至7任一項所述的高空驗電作業的裝置，所述無人機（1）的底部設有懸掛橫桿（8），所述第一連接件的一端連接至所述懸掛橫桿（8）上。

9.一種用于權利要求8所述系統的高空驗電作業方法，其特征在于，包括:

10.根據權利要求9所述的高空驗電作業方法，其特征在于，還包括:

技術總結
本發明公開一種高空驗電作業的裝置、系統及方法。該裝置包括第一連接件、第二連接件、球形驗電器和磁性件，第一連接件的一端用于連接至高空輸送設備，另一端活動連接至第二連接件的一端，球形驗電器連接至第二連接件的另一端，磁性件設于球形驗電器的底部，其中，第一連接件為絕緣材質，第一連接件上設有定位模塊，用于獲取在驗電作業時，驗電部位的位置信息，第二連接為柔性結構，在驗電作業時，磁性件吸附于需要驗電的線路的驗電部位。該系統包括無人機及該裝置，該方法用于該系統。該裝置、系統及方法可以提高驗電效率和驗電安全性。

技術研發人員：朱成昊,樸天高,曹亮,李金迪,王昕宇,王聰,吳加棟,花廣如,劉云鵬,李海玉,唐子杭
受保護的技術使用者：國網北京市電力公司
技術研發日：
技術公布日：2025/4/28
