本發明涉及可燃?xì)怏w監測，具體地說，涉及一種地下空間可燃?xì)怏w監測信號采集及傳輸系統。

背景技術：

1、在現代社會的快節奏發展中，地下空間的利用越來越廣泛，如地鐵、地下商業區、礦井等場所。然而，地下空間環境復雜，氣體分布不均，特別是可燃?xì)怏w的濃度波動劇烈。

2、而現有的監測信號采集及傳輸系統由于技術限制，往往難以準確捕捉到微弱的氣體信號，從而導致監測數據不準確，直接影響安全預警的效果。此外，由于地下空間的通信環境惡劣，電磁波衰減嚴重，金屬結構、水、土壤等干擾因素使得監測信號在傳輸過程中容易受到干擾，通信質量不穩定，嚴重時甚至可能導致數據丟失，同時傳統傳感器在復雜、多變的地下環境中，常因溫度變化、濕度影響而導致數據準確性下降。

3、因此，亟需一種新型的可燃?xì)怏w監測信號采集及傳輸系統，其應具備較高的靈敏度與通信質量、強大的抗干擾能力，以及適應復雜的地下空間作業環境，并保持?jǐn)?shù)據準確性。

技術實現思路

1、本發明的目的在于提供一種地下空間可燃?xì)怏w監測信號采集及傳輸系統，以解決上述背景技術中提出的現有的采集及傳輸系統難以準確捕捉到微弱的氣體信號、抗干擾能力差以及無法適應復雜的地下空間作業環境，導致數據準確性下降的問題。

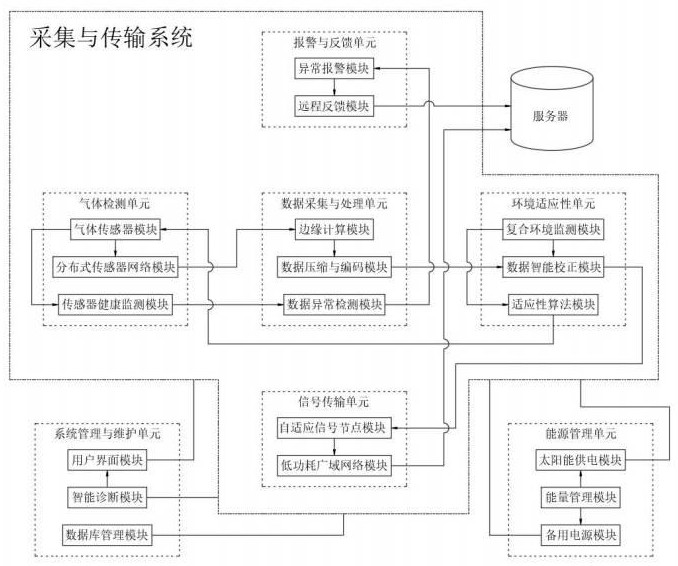

2、為實現上述目的，本發明目的在于，提供了一種地下空間可燃?xì)怏w監測信號采集及傳輸系統，包括采集及傳輸系統、用于管理與維護采集及傳輸系統的系統管理與維護單元、用于為采集及傳輸系統提供能源的能源管理單元以及用于收集采集及傳輸系統數據的服務器；

3、所述采集及傳輸系統包括氣體檢測單元、數據采集與處理單元、信號傳輸單元、環境適應性單元以及報警與反饋單元。

4、所述氣體檢測單元的內部設置有氣體傳感器模塊、分布式傳感器網絡模塊以及傳感器健康監測模塊；

5、所述信號傳輸單元的內部設置有自適應信號節點模塊；

6、所述環境適應性單元的內部設置有數據智能校正模塊以及適應性算法模塊。

7、作為本技術方案的進一步改進，所述氣體檢測單元用于實時檢測地下空間中各種可燃?xì)怏w的濃度，并將其轉換為可被采集和處理的電信號；

8、所述數據采集與處理單元用于采集氣體檢測單元輸出的信號，同時進行數據處理操作，并將其轉換為適合傳輸?shù)臄?shù)據格式；

9、所述信號傳輸單元用于將數據采集與處理單元處理后的數據通過可靠的通信方式傳輸至服務器；

10、所述環境適應性單元用于監測地下空間的環境參數（如溫度、濕度、壓力等），并根據環境變化自動調整氣體檢測單元和信號傳輸單元的參數，以確保檢測數據的準確性和可靠性；

11、所述報警與反饋單元用于根據采集到的可燃?xì)怏w濃度數據，設定報警閾值并及時發出報警信號。

12、作為本技術方案的進一步改進，所述氣體傳感器模塊用于通過多個氣體傳感器實時檢測地下空間中各種可燃?xì)怏w的濃度，并將其轉換為電信號，確保對氣體濃度的準確監測；

13、所述分布式傳感器網絡模塊用于實現多個氣體傳感器的聯網，通過無線或有線通信方式將多個傳感器的檢測數據匯聚到一個中心節點，增強系統的覆蓋范圍和靈活性，支持大范圍地下空間的監測；

14、所述傳感器健康監測模塊用于監測氣體傳感器的工作狀態和性能，包括傳感器的響應時間、靈敏度和漂移參數，確保傳感器處于良好的工作狀態，及時發現并報告故障或性能不良的傳感器，以便于進行維護或更換。

15、作為本技術方案的進一步改進，所述數據采集與處理單元的內部設置有邊緣計算模塊、數據壓縮與編碼模塊以及數據異常檢測模塊；

16、所述邊緣計算模塊用于對氣體傳感器模塊采集到的原始數據進行初步處理，例如數據濾波、異常值剔除，以及簡單的算法運算，減少傳輸?shù)臄?shù)據量，降低網絡帶寬的壓力，并提高數據處理的實時性；

17、所述數據壓縮與編碼模塊用于對邊緣計算模塊處理后的數據進行壓縮和編碼，以減少數據傳輸所需的帶寬和存儲空間，提高數據傳輸效率，并確保數據傳輸?shù)目煽啃裕?/p>

18、所述數據異常檢測模塊用于實時監測采集到的數據，判斷數據是否存在異常，例如突變、漂移等，并及時發出報警，防止異常數據影響系統分析結果，保證數據的準確性和可靠性。

19、作為本技術方案的進一步改進，所述信號傳輸單元的內部還設置有低功耗廣域網絡模塊；

20、所述自適應信號節點模塊用于根據地下空間的網絡環境和信號強度，動態調整信號傳輸參數，例如傳輸功率、調制方式等，以保證數據傳輸?shù)目煽啃院头€(wěn)定性，適應地下空間復雜的無線傳播環境，并最大限度地延長電池壽命；

21、所述低功耗廣域網絡模塊用于將數據采集與處理單元處理后的數據通過低功耗廣域網絡傳輸?shù)椒?wù)器，從而滿足地下空間長期監測的低功耗需求。

22、作為本技術方案的進一步改進，所述環境適應性單元的內部還設置有復合環境監測模塊；

23、所述復合環境監測模塊用于實時監測地下空間的溫度、濕度以及壓力的環境參數，為可燃?xì)怏w濃度數據的校正和分析提供環境信息，以及判斷環境對傳感器性能的影響；

24、所述數據智能校正模塊用于根據復合環境監測模塊采集到的環境參數和預設的校正模型，對可燃?xì)怏w濃度數據進行智能校正，提高數據的準確性和可靠性，減少環境因素對測量結果的影響；

25、所述適應性算法模塊用于根據地下空間環境的動態變化，自動調整系統的監測參數和算法，例如傳感器采樣頻率、數據處理方法等，以適應不同的環境條件，保證系統在各種環境下的穩定運行和數據質量。

26、作為本技術方案的進一步改進，所述報警與反饋單元的內部設置有異常報警模塊以及遠程反饋模塊；

27、所述異常報警模塊用于根據健康異常的傳感器信息進行傳感器健康異常報警；

28、所述遠程反饋模塊用于將傳感器健康異常報警信息實時傳輸?shù)椒?wù)器。

29、作為本技術方案的進一步改進，所述系統管理與維護單元的內部設置有用戶界面模塊、智能診斷模塊以及數據庫管理模塊；

30、所述用戶界面模塊與采集及傳輸系統內部的各模塊保持連接，用于接收各模塊的狀態信息，并將用戶的指令反饋給對應的模塊；

31、所述智能診斷模塊與采集及傳輸系統內部的各模塊保持連接，用于接收各個模塊的運行狀態，所述智能診斷模塊的輸出端連接至用戶界面模塊，用于將故障信息通過用戶界面模塊反饋給用戶；

32、所述數據庫管理模塊與采集及傳輸系統內部的各模塊保持連接，用于定期接收各模塊的數據并存儲。

33、作為本技術方案的進一步改進，所述能源管理單元的內部設置有太陽能供電模塊、備用電源模塊以及能量管理模塊；

34、所述太陽能供電模塊與采集及傳輸系統內部的各模塊保持連接，用于為整個系統提供持續的綠色電力來源；

35、所述備用電源模塊與采集及傳輸系統內部的各模塊保持連接，用于在太陽能供電模塊供電不足時，提供備用電源；

36、所述能量管理模塊的輸出端分別連接至太陽能供電模塊和備用電源模塊，用于監測和管理二者的能耗。

37、作為本技術方案的進一步改進，所述氣體傳感器模塊的輸出端一方面連接至分布式傳感器網絡模塊，用于將監測目標可燃?xì)怏w的濃度數據傳輸至分布式傳感器網絡模塊進行整合匯聚，另一方面連接至傳感器健康監測模塊，用于提供傳感器的健康狀態監測通道；

38、所述傳感器健康監測模塊的輸出端連接至數據異常檢測模塊，用于反饋傳感器的健康狀態信息，所述數據異常檢測模塊的輸出端連接至異常報警模塊，所述異常報警模塊的輸出端連接至遠程反饋模塊，所述遠程反饋模塊的輸出端連接至服務器，用于傳遞健康異常的傳感器信息；

39、所述分布式傳感器網絡模塊的輸出端連接至邊緣計算模塊，用于傳輸整合匯聚后的多點數據，所述邊緣計算模塊的輸出端連接至數據壓縮與編碼模塊，用于傳遞經過初步處理的數據，所述數據壓縮與編碼模塊的輸出端連接至數據智能校正模塊，用于將壓縮和編碼后的數據進行傳遞；

40、所述復合環境監測模塊的輸出端一方面連接至數據智能校正模塊，另一方面連接至適應性算法模塊，用于傳遞監測到的地下空間環境參數，所述適應性算法模塊的輸出端連接至氣體傳感器模塊，用于根據地下空間環境參數調整氣體傳感器模塊的監測參數和算法；

41、所述數據智能校正模塊的輸出端連接至自適應信號節點模塊，用于將經過智能校正的數據進行傳遞，所述自適應信號節點模塊的輸出端連接至低功耗廣域網絡模塊，用于將信號傳輸參數調整之后的數據進行傳輸，所述低功耗廣域網絡模塊的輸出端連接至服務器，用于采用低功耗廣域網絡對數據進行傳輸。

42、與現有技術相比，本發明的有益效果：

43、1、該地下空間可燃?xì)怏w監測信號采集及傳輸系統具有全方位監測能力，通過設置分布式傳感器網絡模塊配合氣體傳感器模塊，能夠?qū)崿F(xiàn)對地下空間的大范圍、全覆蓋監測，有效避免監測盲區，同時利用傳感器健康監測模塊，能夠?qū)崟r(shí)檢查傳感器狀態，避免因傳感器損壞而造成監測數據不準確，影響安全預警效果的情況發生。

44、2、該地下空間可燃?xì)怏w監測信號采集及傳輸系統具有穩定的監測信號傳輸質量，通過設置自適應信號節點模塊，能夠根據環境智能選擇傳輸方式，確保在復雜地下環境中實現穩定的信號傳輸，有效提高數據可靠性，同時通過設置低功耗廣域網絡模塊，使得系統能夠進行遠距離、低能耗傳輸，從而大幅減少了數據傳輸負擔，提高了監測數據的實時性和效率。

45、3、該地下空間可燃?xì)怏w監測信號采集及傳輸系統能夠在復雜、多變的地下環境中保持傳感器數據準確性不變，通過設置數據智能校正模塊與適應性算法模塊，使得在進行氣體監測時能夠根據環境數據自動校正氣體測量結果，同時針對不同氣候和環境，動態調整采集頻率和靈敏度，從而適應不同的環境條件，提高準確度。
