本技術涉及光伏設備，具體為一種光伏組件安裝支架。

背景技術：

1、光伏電力是指一種利用太陽光能、采用特殊材料諸如晶硅板、逆變器等電子元件組成的發電體系，與電網相連并向電網輸送電力的光伏發電系統，光伏發電是屬于國家鼓勵力度最大的綠色電力開發能源項目，太陽能板是光伏發電系統中最重要的部分；現有技術中的光伏支架通常通過多個螺栓將光伏板進行安裝，拆裝繁瑣不便。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種光伏組件安裝支架，解決了上述背景技術中所提出的問題。

3、(二)技術方案。

4、本實用新型為了實現上述目的具體采用以下技術方案：

5、一種光伏組件安裝支架，包括底板和安裝板，所述底板的上端兩側均安裝有側板，兩個所述側板上共同設有調節機構，所述安裝板的上端開設有兩個滑槽，所述安裝板上設有安裝機構，所述安裝板上開設有凹孔。

6、進一步地，所述安裝機構包括與安裝板轉動連接的轉軸，所述轉軸的一端安裝有主動錐齒輪，所述轉軸的另一端安裝有轉把，兩個所述滑槽內均滑動連接有滑座，兩個所述滑座的兩端均安裝有電動伸縮桿，四個所述電動伸縮桿的伸縮端均安裝有夾緊板，兩個所述滑槽內均轉動連接有螺紋桿，兩個所述螺紋桿之間共同連接有連接桿，所述螺紋桿與滑座螺紋連接，所述連接桿的外表面中部安裝有從動錐齒輪。

7、進一步地，所述主動錐齒輪與從動錐齒輪相互嚙合。

8、進一步地，所述轉把位于凹孔內。

9、進一步地，所述調節機構包括轉動連接在兩個側板之間的第一轉桿和第二轉桿，所述第一轉桿的外表面兩側均安裝有主動齒輪，所述第二轉桿的外表面兩側均安裝有被動齒輪，其中一個所述側板的一端安裝有正反電機，所述正反電機的輸出端與第一轉桿相連接，所述第二轉桿的外表面中部安裝有連接塊，所述連接塊與安裝板相連接。

10、進一步地，所述主動齒輪與被動齒輪相互嚙合。

11、(三)有益效果

12、與現有技術相比，本實用新型提供了一種光伏組件安裝支架，具備以下

13、有益效果：

14、本實用新型，通過安裝機構的設置，可對光伏板進行的四角進行安裝固定，提高安裝穩定性，且便于根據光伏板的尺寸來調整安裝范圍，提高靈活性與安裝便捷性；通過調節機構的設置，便于對安裝板的角度進行調整，從而便于對安裝在安裝板上的光伏板的角度進行調整，使得光伏板吸收到足夠的光照，便于發電，靈活性進一步增強。

技術特征：

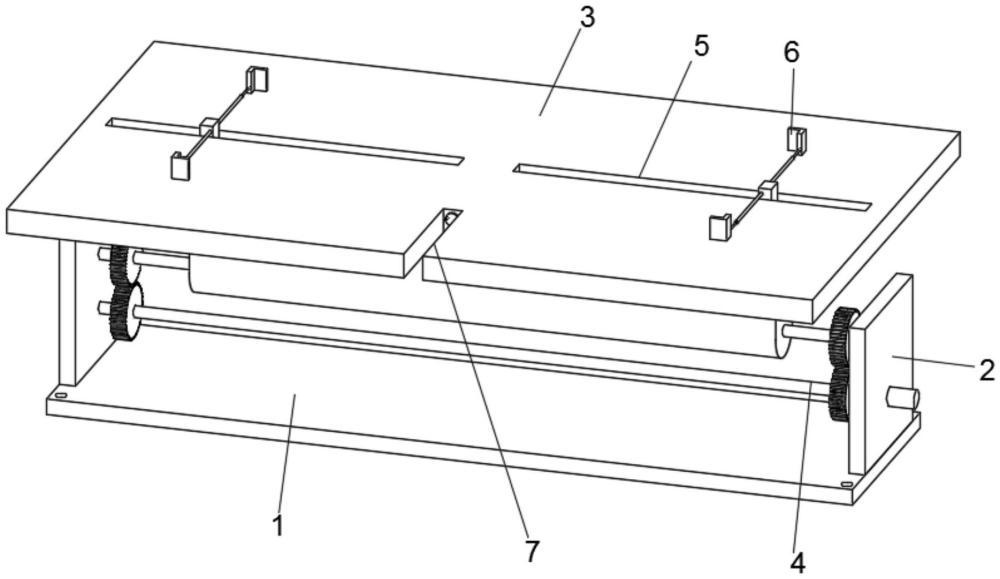

1.一種光伏組件安裝支架，包括底板(1)和安裝板(3)，其特征在于：所述底板(1)的上端兩側均安裝有側板(2)，兩個所述側板(2)上共同設有調節機構(4)，所述安裝板(3)的上端開設有兩個滑槽(5)，所述安裝板(3)上設有安裝機構(6)，所述安裝板(3)上開設有凹孔(7)。

2.根據權利要求1所述的一種光伏組件安裝支架，其特征在于：所述安裝機構(6)包括與安裝板(3)轉動連接的轉軸(67)，所述轉軸(67)的一端安裝有主動錐齒輪(68)，所述轉軸(67)的另一端安裝有轉把(69)，兩個所述滑槽(5)內均滑動連接有滑座(61)，兩個所述滑座(61)的兩端均安裝有電動伸縮桿(62)，四個所述電動伸縮桿(62)的伸縮端均安裝有夾緊板(63)，兩個所述滑槽(5)內均轉動連接有螺紋桿(64)，兩個所述螺紋桿(64)之間共同連接有連接桿(65)，所述螺紋桿(64)與滑座(61)螺紋連接，所述連接桿(65)的外表面中部安裝有從動錐齒輪(66)。

3.根據權利要求2所述的一種光伏組件安裝支架，其特征在于：所述主動錐齒輪(68)與從動錐齒輪(66)相互嚙合。

4.根據權利要求2所述的一種光伏組件安裝支架，其特征在于：所述轉把(69)位于凹孔(7)內。

5.根據權利要求1所述的一種光伏組件安裝支架，其特征在于：所述調節機構(4)包括轉動連接在兩個側板(2)之間的第一轉桿(41)和第二轉桿(42)，所述第一轉桿(41)的外表面兩側均安裝有主動齒輪(43)，所述第二轉桿(42)的外表面兩側均安裝有被動齒輪(44)，其中一個所述側板(2)的一端安裝有正反電機(46)，所述正反電機(46)的輸出端與第一轉桿(41)相連接，所述第二轉桿(42)的外表面中部安裝有連接塊(45)，所述連接塊(45)與安裝板(3)相連接。

6.根據權利要求5所述的一種光伏組件安裝支架，其特征在于：所述主動齒輪(43)與被動齒輪(44)相互嚙合。

技術總結
本技術屬于光伏設備技術領域，尤其為一種光伏組件安裝支架，包括底板和安裝板，所述底板的上端兩側均安裝有側板，兩個所述側板上共同設有調節機構，所述安裝板的上端開設有兩個滑槽，所述安裝板上設有安裝機構，所述安裝板上開設有凹孔。本技術通過安裝機構的設置，可對光伏板進行的四角進行安裝固定，提高安裝穩定性，且便于根據光伏板的尺寸來調整安裝范圍，提高靈活性與安裝便捷性；通過調節機構的設置，便于對安裝板的角度進行調整，從而便于對安裝在安裝板上的光伏板的角度進行調整，使得光伏板吸收到足夠的光照，便于發電，靈活性進一步增強。
