本發明涉及傳感器加壓，具體為一種傳感器批量加壓老化裝置。

背景技術：

1、壓力傳感器是能感受壓力信號，并能按照一定的規律將壓力信號轉換成可用的輸出的電信號的器件或裝置。壓力傳感器通常由壓力敏感元件和信號處理單元組成。

2、現有技術中，專利號為cn105675194b，名稱為一種壓力試驗機偏載測試傳感器，底座設置在殼體底部，頂蓋設置在殼體頂部，負荷傳感器呈正三角形或正方形結構布置在底座上，底座為矩形時，正三角形一邊或正方形對角線與底座一條邊平行；負荷傳感器位于殼體內部，輸出端口開在殼體上，每個負荷傳感器分別與一個輸出端口電連接，頂蓋下端面與負荷傳感器頂部連接；測試方法包括以下步驟：確定受力面的平面直角坐標系，測量每一個負荷傳感器的壓力值，計算壓力試驗機偏載的方向和偏載量；每一個負荷傳感器單獨測量壓力值，壓力試驗機偏載必然導致負荷傳感器的壓力值不同，每一個負荷傳感器的壓力值通過輸出端口傳輸到控制顯示器中，控制顯示器根據這些壓力值計算出偏載情況并顯示出來。

3、但是，傳統的傳感器生產過程中沒有疲勞測試這個工藝，這樣金屬膜片的機械鋼性和焊接時產生的應力得不到很好的釋放，這樣會引起傳感器的時飄，導致性能降低。

技術實現思路

1、本發明的目的在于提供一種傳感器批量加壓老化裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本發明提供如下技術方案：一種傳感器批量加壓老化裝置，包括：

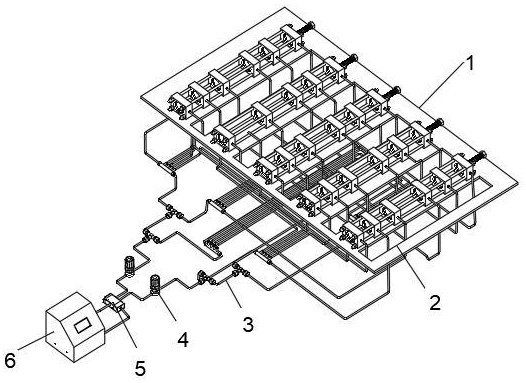

3、底板，底板的表面設置有夾持板和固定板，夾持板之間放置有傳感器，夾持板的表面連接有氣管，氣管的端部連接有減壓閥，減壓閥連接有換向閥，換向閥連接有控制系統；

4、夾持板的內部插接有限位桿，底板的頂部設置有弧形板，弧形板的表面設置有移動板。

5、優選的，所述底板的表面固定有固定板，固定板設置有兩組，固定板的表面固定有限位桿，限位桿插接在夾持板的內部，夾持板能夠在限位桿的表面移動，夾持板設置有多組，夾持板的表面開設有圓孔，夾持板的表面連接的氣管內部與圓孔的內部相通，氣管內部的空氣能夠進入到圓孔中，且夾持板的表面設置有橡膠圈。

6、優選的，所述固定板的表面螺接有螺桿，螺桿的端部表面光滑，靠近固定板的一組夾持板的表面固定有套設管，螺桿的端部位于套設管的內部，螺桿位于套設管內部的端部設置有限位環，限位環位于套設管的內部，螺桿能夠在套設管的內部轉動，套設管隨著螺桿進行移動。

7、優選的，所述限位桿的表面設置有第一彈簧，第一彈簧位于兩組夾持板之間，第一彈簧的兩端分別連接著兩組夾持板的表面，第一彈簧對夾持板具有拉力，使得兩組夾持板相互靠近，夾持板夾持在傳感器的兩側，傳感器的端部插接在圓孔中。

8、優選的，所述底板的底部連接著第二彈簧，第二彈簧的另一端連接著連接板，第二彈簧具有推力，使得連接板遠離底板的底部，連接板的表面固定有l型桿，l型桿隨著連接板進行移動，l型桿的端部固定有第二頂推塊，第二頂推塊隨著l型桿進行移動，底板的表面開設有第二通槽，第二通槽中插接有第一頂持塊，第一頂持塊能夠在第二通槽中移動，第一頂持塊的表面頂持在夾持板的底部，第一頂持塊的底部固定有弧形桿，弧形桿的另一端連接著連接板的表面，連接板的底部固定有拉環。

9、優選的，所述夾持板的表面固定有固定桿，固定桿中插接有受力板，受力板能夠在固定桿的內部移動，固定桿的內部設置有第三彈簧，第三彈簧一端連接著固定桿的內部，另一端連接著受力板的端部，第三彈簧對受力板具有拉力，使得受力板插接進固定桿的內部，第二頂推塊的表面頂持在受力板的表面，使得受力板的端部遠離固定桿的內部。

10、優選的，所述受力板的另一端連接著弧形板，弧形板隨著受力板進行移動，弧形板的表面插接有移動板，移動板能夠在弧形板的表面移動，移動板的表面設置有滾珠，滾珠能夠在移動板的表面滾動，移動板的兩側設置有橡膠條，橡膠條頂持在弧形板的內部，使得移動板穩定在弧形板的內部。

11、優選的，所述弧形板的表面開設有槽，移動板插接在弧形板表面的槽中，移動板的表面設置有限位塊，限位塊位于移動板的兩側，弧形板表面的槽中設置有限位槽，限位塊能夠在限位槽中移動，限制移動板只能夠在弧形板表面的槽中移動。

12、優選的，所述第一頂持塊的內部開設有傾斜槽，傾斜槽中插接有插接板，插接板能夠在傾斜槽中移動，傳感器放置在兩組夾持板之間時下壓在插接板的表面，使得插接板插接進傾斜槽中，插接板的端部連接著繩索，繩索的另一端連接著橫板，第一頂持塊的內部開設有橫槽，橫板位于橫槽中，橫板能夠在橫槽中移動，橫槽中設置有第四彈簧，第四彈簧的一端連接著橫板的端部，另一端連接著橫槽的內壁，第四彈簧對橫板具有推力，使得橫板伸出第四彈簧的外部。

13、優選的，所述第二通槽的內壁開設有插接槽，橫板的端部能夠插接進插接槽中。

14、與現有技術相比，本發明的有益效果是：

15、本發明提出的將傳感器裝到夾持板之間上，每個夾持板表面都有膠圈，這樣可以保證密封，通過旋擰螺桿，將傳感器緊固到夾持板之間，控制系統可以控制換向閥的換向時間、頻率及次數，設置好參數后點擊啟動，壓縮空氣會通過換向閥進入管路，管路末端會有減壓閥，根據不同傳感器量程大小，調節減壓閥輸出壓力，來適應不同量程的傳感器。

技術特征：

1.一種傳感器批量加壓老化裝置，其特征在于：包括：

2.根據權利要求1所述的一種傳感器批量加壓老化裝置，其特征在于：所述底板（1）的表面固定有固定板（9），固定板（9）設置有兩組，固定板（9）的表面固定有限位桿（11），限位桿（11）插接在夾持板（7）的內部，夾持板（7）能夠在限位桿（11）的表面移動，夾持板（7）設置有多組，夾持板（7）的表面開設有圓孔（14），夾持板（7）的表面連接的氣管（3）內部與圓孔（14）的內部相通，氣管（3）內部的空氣能夠進入到圓孔（14）中，且夾持板（7）的表面設置有橡膠圈。

3.根據權利要求2所述的一種傳感器批量加壓老化裝置，其特征在于：所述固定板（9）的表面螺接有螺桿（10），螺桿（10）的端部表面光滑，靠近固定板（9）的一組夾持板（7）的表面固定有套設管（8），螺桿（10）的端部位于套設管（8）的內部，螺桿（10）位于套設管（8）內部的端部設置有限位環，限位環位于套設管（8）的內部，螺桿（10）能夠在套設管（8）的內部轉動，套設管（8）隨著螺桿（10）進行移動。

4.根據權利要求3所述的一種傳感器批量加壓老化裝置，其特征在于：所述限位桿（11）的表面設置有第一彈簧（13），第一彈簧（13）位于兩組夾持板（7）之間，第一彈簧（13）的兩端分別連接著兩組夾持板（7）的表面，第一彈簧（13）對夾持板（7）具有拉力，使得兩組夾持板（7）相互靠近，夾持板（7）夾持在傳感器（12）的兩側，傳感器（12）的端部插接在圓孔（14）中。

5.根據權利要求4所述的一種傳感器批量加壓老化裝置，其特征在于：所述底板（1）的底部連接著第二彈簧（15），第二彈簧（15）的另一端連接著連接板（16），第二彈簧（15）具有推力，使得連接板（16）遠離底板（1）的底部，連接板（16）的表面固定有l型桿（20），l型桿（20）隨著連接板（16）進行移動，l型桿（20）的端部固定有第二頂推塊（22），第二頂推塊（22）隨著l型桿（20）進行移動，底板（1）的表面開設有第二通槽（24），第二通槽（24）中插接有第一頂持塊（19），第一頂持塊（19）能夠在第二通槽（24）中移動，第一頂持塊（19）的表面頂持在夾持板（7）的底部，第一頂持塊（19）的底部固定有弧形桿（18），弧形桿（18）的另一端連接著連接板（16）的表面，連接板（16）的底部固定有拉環（17）。

6.根據權利要求5所述的一種傳感器批量加壓老化裝置，其特征在于：所述夾持板（7）的表面固定有固定桿（23），固定桿（23）中插接有受力板（21），受力板（21）能夠在固定桿（23）的內部移動，固定桿（23）的內部設置有第三彈簧，第三彈簧一端連接著固定桿（23）的內部，另一端連接著受力板（21）的端部，第三彈簧對受力板（21）具有拉力，使得受力板（21）插接進固定桿（23）的內部，第二頂推塊（22）的表面頂持在受力板（21）的表面，使得受力板（21）的端部遠離固定桿（23）的內部。

7.根據權利要求6所述的一種傳感器批量加壓老化裝置，其特征在于：所述受力板（21）的另一端連接著弧形板（28），弧形板（28）隨著受力板（21）進行移動，弧形板（28）的表面插接有移動板（26），移動板（26）能夠在弧形板（28）的表面移動，移動板（26）的表面設置有滾珠（27），滾珠（27）能夠在移動板（26）的表面滾動，移動板（26）的兩側設置有橡膠條（29），橡膠條（29）頂持在弧形板（28）的內部，使得移動板（26）穩定在弧形板（28）的內部。

8.根據權利要求7所述的一種傳感器批量加壓老化裝置，其特征在于：所述弧形板（28）的表面開設有槽，移動板（26）插接在弧形板（28）表面的槽中，移動板（26）的表面設置有限位塊，限位塊位于移動板（26）的兩側，弧形板（28）表面的槽中設置有限位槽，限位塊能夠在限位槽中移動，限制移動板（26）只能夠在弧形板（28）表面的槽中移動。

9.根據權利要求8所述的一種傳感器批量加壓老化裝置，其特征在于：所述第一頂持塊（19）的內部開設有傾斜槽（30），傾斜槽（30）中插接有插接板（25），插接板（25）能夠在傾斜槽（30）中移動，傳感器（12）放置在兩組夾持板（7）之間時下壓在插接板（25）的表面，使得插接板（25）插接進傾斜槽（30）中，插接板（25）的端部連接著繩索（31），繩索（31）的另一端連接著橫板（34），第一頂持塊（19）的內部開設有橫槽（33），橫板（34）位于橫槽（33）中，橫板（34）能夠在橫槽（33）中移動，橫槽（33）中設置有第四彈簧（32），第四彈簧（32）的一端連接著橫板（34）的端部，另一端連接著橫槽（33）的內壁，第四彈簧（32）對橫板（34）具有推力，使得橫板（34）伸出第四彈簧（32）的外部。

10.根據權利要求9所述的一種傳感器批量加壓老化裝置，其特征在于：所述第二通槽（24）的內壁開設有插接槽（35），橫板（34）的端部能夠插接進插接槽（35）中，底板（1）的表面開設有第一通槽（2），氣管（3）穿過第一通槽（2）中。

技術總結
本發明涉及傳感器加壓技術領域，具體為一種傳感器批量加壓老化裝置，包括：底板，底板的表面設置有夾持板和固定板，夾持板之間放置有傳感器，夾持板的表面連接有氣管，氣管的端部連接有減壓閥，減壓閥連接有換向閥，換向閥連接有控制系統；夾持板的內部插接有限位桿，底板的頂部設置有弧形板，弧形板的表面設置有移動板；有益效果為：將傳感器裝到夾持板之間上，每個夾持板表面都有膠圈，這樣可以保證密封，通過旋擰螺桿，將傳感器緊固到夾持板之間，控制系統可以控制換向閥的換向時間、頻率及次數，設置好參數后點擊啟動，壓縮空氣會通過換向閥進入管路，管路末端會有減壓閥，根據不同傳感器量程大小，調節減壓閥輸出壓力。

技術研發人員：魏慧琳,李哲,張光起,高亮,周生康,黃玉冰
受保護的技術使用者：山東福瑞德測控系統有限公司
技術研發日：
技術公布日：2025/4/24
