本申請涉及冶金件強度測試的，特別是涉及一種粉末冶金件強度測試裝置。

背景技術：

1、粉末冶金是一種制取金屬粉末或用金屬粉末（或金屬粉末與非金屬粉末的混合物）作為原料，經過成形和燒結等工藝過程制造金屬材料、復合材料以及各種類型零件的工藝技術。粉末冶金件強度直接關系到零件在使用過程中的可靠性和安全性，通過準確測試強度，可以確保粉末冶金件滿足設計要求，避免在實際工況下出現過早失效、變形甚至斷裂等情況，從而保障整個設備或產品的正常運行。

2、如公開號為cn116952704a的一種粉末冶金件強度測試裝置，涉及粉末冶金件檢測技術領域，在通過承壓放置板和頂蓋板之間的工型板對粉末冶金件進行測試時，該裝置能有效提升了上下料的便捷性和測試效率。然而，在實際應用中，該裝置依然存在一些不足之處，具體表現為以下兩點：

3、1.在進行強度測試時，如果粉末冶金件發生碎裂導致碎片崩飛，現有技術的防護措施僅限于控制基臺的一側，且防護高度有限，這不利于全面阻擋和控制碎片，存在極大的安全風險，可能對測試人員造成傷害。

4、2.當對粉末冶金件施加壓力進行壓制時，現有技術中并未配備相應的夾持裝置來固定粉末冶金件，這可能導致粉末冶金件在壓力作用下發生移位，從而影響測試數據的準確性，并可能損壞粉末冶金件本身。這些問題不僅降低了測試的效率，還增加了因需要重新測試而導致的成本增加。

5、基于此，在上述觀點的陳述下，現有技術對冶金件強度測試的方式依舊具有提升空間。

技術實現思路

1、為了解決上述技術問題，本申請提供了一種粉末冶金件強度測試裝置，采用如下的技術方案：

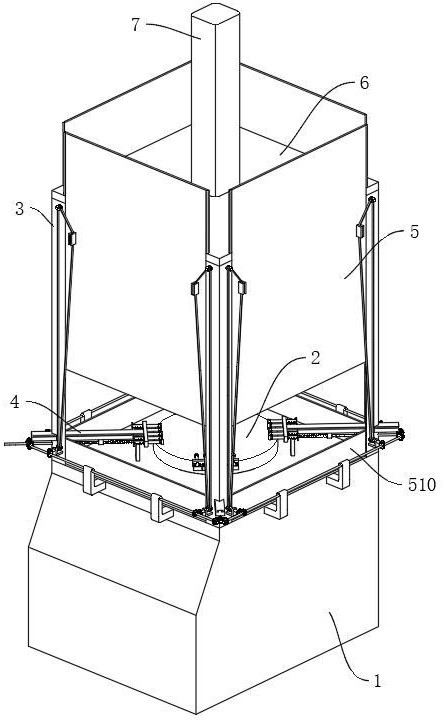

2、一種粉末冶金件強度測試裝置，包括控制臺，控制臺頂部中央安裝有承載臺，且控制臺四角安裝有三角支撐柱。

3、三角支撐柱底端均安裝有夾持機構，相鄰的三角支撐柱之間均共同安裝有防護機構，三角支撐柱頂部共同安裝有頂蓋板，頂蓋板頂部中央安裝有液壓機。

4、夾持機構包括滑動導軌，滑動導軌的一端朝向承載臺并滑動穿設于三角支撐柱，滑動導軌靠近承載臺的一端安裝有支撐板，支撐板沿其長度方向均勻滑動穿設有多根夾持桿。

5、優選的，夾持桿靠近承載臺的一端通過鉸軸轉動安裝有調節桿，調節桿靠近承載臺的一端安裝有橡膠墊，夾持桿上的鉸軸兩端和橡膠墊之間共同安裝有兩個扭簧。

6、優選的，夾持桿遠離承載臺的一端安裝有回彈板，回彈板和支撐板之間安裝有兩根復位彈簧。

7、夾持桿在回彈板和支撐板之間安裝有限位環。

8、優選的，滑動導軌和控制臺頂部之間沿滑動導軌長度方向上均安裝有穿設于三角支撐柱的螺紋桿，滑動導軌底部安裝有螺紋塊，螺紋桿與螺紋塊轉動連接。

9、控制臺頂部上安裝有與螺紋桿轉動連接的支撐塊。

10、優選的，控制臺每一側均安裝有多個聯動托舉塊，同側聯動托舉塊之間均共同轉動安裝有聯動桿，聯動桿兩端分別與相鄰的螺紋桿錐齒輪嚙合傳動。

11、優選的，三角支撐柱遠離承載臺的兩側壁上安裝有同步托舉塊，同步托舉塊和三角支撐柱之間均共同轉動安裝有轉動桿。

12、轉動桿遠離三角支撐柱的一端通過錐齒輪嚙合傳動方式與聯動桿連接。

13、優選的，防護機構包括安裝在轉動桿上的同步輪，三角支撐柱的頂端也轉動安裝有轉動桿，且該轉動桿上安裝有同步輪。

14、優選的，防護機構還包括防護板，防護板滑動安裝在同側相鄰的三角支撐柱之間。

15、防護板靠近三角支撐柱的一側安裝有同步夾板。

16、兩個同步輪以及同步夾板之間共同安裝有同步帶，同步夾板上安裝有與同步帶嚙合的齒條。

17、優選的，防護板靠近三角支撐柱的兩側均安裝有弧形凸條，三角支撐柱上對應弧形凸條的位置開設有與弧形凸條滑動連接的弧形凹槽。

18、優選的，控制臺頂部和處于同側的兩根三角支撐柱之間共同安裝有阻擋板，阻擋板和防護板之間錯位安裝在三角支撐柱上。

19、綜上所述，本申請包括以下至少一種有益技術效果：

20、1.本發明設計的夾持機構能夠根據粉末冶金件的形狀和大小進行適應性的長度調整，并且通過調節桿和橡膠墊能夠靈活地適應粉末冶金件的不同接觸部位，進行角度調節，這樣在夾持過程中可以確保粉末冶金件被穩固地夾持，避免在進行強度測試時發生受壓移位，從而保證測試結果的準確性。

21、2.本發明設計的防護機構能夠在夾持機構移動時同步移動，確保當夾持機構對粉末冶金件進行夾持操作時，防護板和阻擋板能夠形成一個完整的防護面，從而對測試人員提供有效的保護。這種設計提升了測試過程的安全性，減少了意外接觸風險。

22、3.本發明通過設計的弧形凸條與弧形凹槽的相互配合，確保了防護板在沿著三角支撐柱高度方向移動的過程中不會發生歪斜等現象，從而保證防護板能夠順利地在三角支撐柱上滑動，有效對測試人員起到防護作用。

技術特征：

1.一種粉末冶金件強度測試裝置，包括控制臺，其特征在于：控制臺頂部中央安裝有承載臺，且控制臺四角安裝有三角支撐柱，其中：

2.根據權利要求1所述的一種粉末冶金件強度測試裝置，其特征在于：夾持桿靠近承載臺的一端通過鉸軸轉動安裝有調節桿，調節桿靠近承載臺的一端安裝有橡膠墊，夾持桿上的鉸軸兩端和橡膠墊之間共同安裝有兩個扭簧。

3.根據權利要求1所述的一種粉末冶金件強度測試裝置，其特征在于：夾持桿遠離承載臺的一端安裝有回彈板，回彈板和支撐板之間安裝有兩根復位彈簧；

4.根據權利要求1所述的一種粉末冶金件強度測試裝置，其特征在于：滑動導軌和控制臺頂部之間沿滑動導軌長度方向上均安裝有穿設于三角支撐柱的螺紋桿，滑動導軌底部安裝有螺紋塊，螺紋桿與螺紋塊轉動連接；

5.根據權利要求4所述的一種粉末冶金件強度測試裝置，其特征在于：控制臺每一側均安裝有多個聯動托舉塊，同側聯動托舉塊之間均共同轉動安裝有聯動桿，聯動桿兩端分別與相鄰的螺紋桿錐齒輪嚙合傳動。

6.根據權利要求5所述的一種粉末冶金件強度測試裝置，其特征在于：三角支撐柱遠離承載臺的兩側壁上安裝有同步托舉塊，同步托舉塊和三角支撐柱之間均共同轉動安裝有轉動桿；

7.根據權利要求6所述的一種粉末冶金件強度測試裝置，其特征在于：防護機構包括安裝在轉動桿上的同步輪，三角支撐柱的頂端也轉動安裝有轉動桿，且該轉動桿上安裝有同步輪。

8.根據權利要求7所述的一種粉末冶金件強度測試裝置，其特征在于：防護機構還包括防護板，防護板滑動安裝在同側相鄰的三角支撐柱之間；

9.根據權利要求8所述的一種粉末冶金件強度測試裝置，其特征在于：防護板靠近三角支撐柱的兩側均安裝有弧形凸條，三角支撐柱上對應弧形凸條的位置開設有與弧形凸條滑動連接的弧形凹槽。

10.根據權利要求8所述的一種粉末冶金件強度測試裝置，其特征在于：控制臺頂部和處于同側的兩根三角支撐柱之間共同安裝有阻擋板，阻擋板和防護板之間錯位安裝在三角支撐柱上。

技術總結
本申請涉及冶金件強度測試的技術領域，特別是涉及一種粉末冶金件強度測試裝置，包括控制臺，所述的控制臺頂部中央安裝有承載臺，且控制臺四角安裝有三角支撐柱；本發明設計的夾持機構能夠根據粉末冶金件的形狀和大小進行適應性的長度調整，并且通過調節桿和橡膠墊能夠靈活地適應粉末冶金件的不同接觸部位，進行角度調節，這樣在夾持過程中可以確保粉末冶金件被穩固地夾持，避免在進行強度測試時發生受壓移位，從而保證測試結果的準確性。

技術研發人員：何考賢,何邦成,張棟林,劉新紅,張國強,楊曦,何容馨,何蓉轉
受保護的技術使用者：博羅縣何氏模具制造有限公司
技術研發日：
技術公布日：2025/4/24
