本申請涉及路徑規劃，具體涉及一種基于gis的城市道路巡檢路徑規劃方法。

背景技術：

1、目前，通常采用無人機對其城市道路進行巡檢，且基于gis（geographicinformation?system）數據庫中的道路信息對無人機巡檢的路徑進行規劃，同時用于采集道路信息，輔助城市道巡檢，便于觀察和掌握城市道路信息。

2、現有采用無人機進行城市道路巡檢時，需要根據相關規定限制無人機的飛行高度以及禁飛區域，在此基礎上設置起點到目標點的坐標信息，利用路徑規劃算法獲取城市道路巡檢路徑。其中，gis數據庫能夠提供大量的空間信息和坐標信息。而在利用a星算法確定城市道路巡檢路徑時，通常只考慮起點與目標點之間的距離代價，但是由于無人機在飛行過程中需要根據周圍建筑物、障礙物等物體的高度動態調整飛行高度，使得巡檢時道路成像的分辨率發生變化，造成巡檢圖像模糊，容易導致城市道路巡檢時出現誤檢問題。

技術實現思路

1、為了解決現有技術中的不足，本申請?zhí)峁┮环N基于gis的城市道路巡檢路徑規劃方法，該方法基于a星算法計算，計算起點與當前格柵之間的實際代價時引入了無人機經每個格柵中心點上方采集道路圖像的位置質量，將無人機在每個格柵中心點上方飛行的高度作為規劃巡檢路徑的因素，使得規劃的巡檢路徑更為精準，能夠使無人機沿著規劃好的路徑巡檢采集的道路圖像信息更清晰，從而提升了巡檢質量。

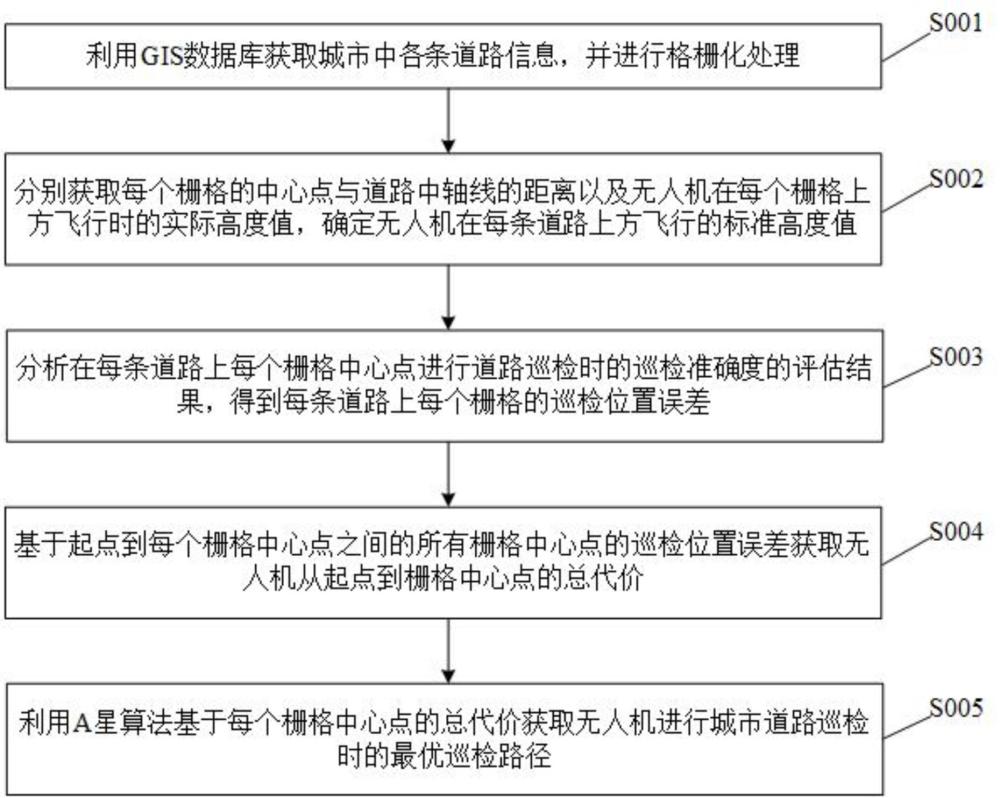

2、本申請的目的是提供一種基于gis的城市道路巡檢路徑規劃方法，包括以下步驟：

3、利用gis數據庫獲取城市中各條道路信息，并進行格柵化處理；

4、基于無人機巡檢時的道路成像邊緣與道路實際邊緣的重合情況確定無人機在每條道路上方飛行的標準高度值；

5、基于在每條道路上每個柵格中心點進行道路巡檢時的巡檢準確度的評估結果，得到每條道路上每個柵格中心點的巡檢位置誤差；

6、基于起點到每個柵格中心點之間的所有柵格中心點的巡檢位置誤差獲取無人機從起點到柵格中心點的總代價；

7、利用a星算法基于每個柵格中心點的總代價獲取無人機進行城市道路巡檢時的最優巡檢路徑。

8、在一實施例中，所述標準高度值的獲取方法為：

9、將無人機在每條道路上巡檢時道路圖像中的邊緣線與道路的實際邊緣重合時無人機的飛行高度為每條道路的標準高度值。

10、在一實施例中，所述每條道路上每個柵格的巡檢位置誤差的獲取方法為：

11、確定每個柵格與每個柵格所在道路中軸線之間的距離；

12、計算無人機在每條道路上每個柵格上飛行的實際高度值與無人機在每條道路上的標準高度值之間差值的絕對值；

13、將所述絕對值與所述距離的乘積作為每條道路上每個柵格中心點的巡檢位置誤差。

14、在一實施例中，所述無人機從起點到柵格中心點的總代價的確定方法為：

15、基于起點到每個柵格之間所有柵格中心點的巡檢位置誤差確定每個柵格中心點的誤差特征值；基于所述誤差特征值，結合每個柵格中心點的巡檢位置誤差，起點的巡檢位置誤差確定每個柵格中心點的實際代價；

16、基于起點到每個柵格的預計代價與每個柵格中心點的實際代價確定起點到每個柵格的總代價。

17、在一實施例中，所述每個柵格中心點的誤差特征值的確定方式為：

18、對于任意一條道路上的每個柵格，按照與起點之間歐式距離由小到大的順序，將起點到每個柵格之間所有柵格中心點的巡檢位置誤差排列得到每個柵格中心點的特征序列；

19、利用數據擬合的方式獲取所述特征序列中所有元素?cái)M合斜率的均值作為每個柵格中心點的誤差特征值。

20、在一實施例中，所述每個柵格中心點的實際代價的確定方式為：

21、計算每個柵格中心點的巡檢位置誤差與起點的巡檢位置誤差之間的差值；將所述差值在指數函數中的映射結果與每個柵格中心點的誤差特征值在指數函數中的映射結果的乘積作為每個柵格中心點的實際代價。

22、在一實施例中，所述起點到每個柵格的總代價的確定方式為：

23、計算起點與每個柵格中心點之間的歐式距離與每個柵格中心點的實際代價的乘積，將所述乘積與每個柵格中心點的預計代價之和作為起點到每個柵格的總代價。

24、在一實施例中，所述無人機在每條道路上每個柵格上飛行的實際高度值的獲取方法為：

25、如果不考慮道路的海拔，無人機在每個格柵上方飛行時的實際高度值是根據無人機上gps模塊所獲取的高度值；

26、如果考慮道路的海拔，則將gps模塊獲取的高度值減去道路的海拔的差值作為無人機的實際高度值。

27、在一實施例中，所述最優巡檢路徑的獲取方法為：

28、確定待規劃路徑的起點；

29、定義兩個隊列openlist和closelist，openlist存儲待探索的柵格，closelist存儲已經探索過的柵格；

30、利用a星算法基于總代價v的計算方式對兩個隊列openlist和closelist中的柵格進行循環更新，直到openlist中存在終點，或者openlist為空，停止搜索；

31、基于搜索過程中確定的父節點，從終點開始按照父節點指針逆向回溯，直至回溯到起點，即可得到最優巡檢路徑。

32、在一實施例中，所述待規劃路徑的起點的巡檢位置誤差初始化為0。

33、本申請的有益效果是：本申請?zhí)峁┑囊环N基于gis的城市道路巡檢路徑規劃方法，首先對城市巡檢道路進行格柵化處理，以便于后續規劃的無人機飛行路徑中各個飛行位置的精度足夠高，避免產生定位偏差；其次，在基于無人機在每條道路上進行巡檢時道路成像誤差的分析確定每條道路的標準飛行高度，將飛行高度的變化造成的巡檢誤差作為后續計算總代價的一種影響因素，依次提高選擇柵格時的準確率；之后，基于起點與每個柵格中心點之間的無人機經過其余柵格時巡檢誤差的變化特征，評估起始點到第i條道路第j個柵格中心點的過程中巡檢誤差的整體水平，得到每個柵格中心點的實際代價；通過優化a星算法中總代價的計算方式，引入了無人機經每個格柵中心點上方采集道路圖像的位置質量以及飛行的高度作為規劃巡檢路徑的影響因素，使得規劃的巡檢路徑更為精準，能夠使無人機沿著規劃好的路徑巡檢采集的道路圖像信息更清晰，從而提升巡檢質量。

技術特征：

1.一種基于gis的城市道路巡檢路徑規劃方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的一種基于gis的城市道路巡檢路徑規劃方法，其特征在于，所述標準高度值的獲取方法為：

3.根據權利要求1所述的一種基于gis的城市道路巡檢路徑規劃方法，其特征在于，所述每條道路上每個柵格的巡檢位置誤差的獲取方法為：

4.根據權利要求1所述的一種基于gis的城市道路巡檢路徑規劃方法，其特征在于，所述每個柵格中心點的誤差特征值的確定方式為：

5.根據權利要求1所述的一種基于gis的城市道路巡檢路徑規劃方法，其特征在于，所述每個柵格中心點的實際代價的確定方式為：

6.根據權利要求1所述的一種基于gis的城市道路巡檢路徑規劃方法，其特征在于，所述起點到每個柵格的總代價的確定方式為：

7.根據權利要求3所述的一種基于gis的城市道路巡檢路徑規劃方法，其特征在于，所述無人機在每條道路上每個柵格上飛行的實際高度值的獲取方法為：

8.根據權利要求1所述的一種基于gis的城市道路巡檢路徑規劃方法，其特征在于，所述最優巡檢路徑的獲取方法為：

9.根據權利要求8所述的一種基于gis的城市道路巡檢路徑規劃方法，其特征在于，所述待規劃路徑的起點的巡檢位置誤差初始化為0。

技術總結
本申請公開了一種基于GIS的城市道路巡檢路徑規劃方法，屬于路徑規劃技術領域；包括以下步驟：利用GIS數據庫獲取城市中各條道路信息，并進行格柵化處理；基于無人機巡檢時的道路成像邊緣與道路實際邊緣的重合情況確定每條道路的標準高度值；基于在每個柵格中心點進行巡檢時的巡檢準確度的評估結果得到每個柵格中心點的巡檢位置誤差；基于起點到每個柵格中心點之間的所有柵格中心點的巡檢位置誤差獲取無人機從起點到柵格中心點的總代價；利用A星算法基于總代價獲取巡檢時的最優巡檢路徑。本申請將飛行高度與成像質量作為規劃路徑的影響因素，使得規劃的巡檢路徑更為精準，降低漏檢概率，提高巡檢結果的準確率。

技術研發人員：李文娜,劉權,陳榮敏,谷友海,劉翔瑀
受保護的技術使用者：大連千璽網絡科技有限公司
技術研發日：
技術公布日：2025/4/24
