本公開涉及半導體，尤其涉及一種質量流量控制器的內漏檢測方法、內漏檢測裝置、控制裝置、及計算機可讀存儲介質。

背景技術：

1、在半導體制造工藝中，在半導體晶片上會進行薄膜沉積、刻蝕、去膠等工藝。一般地，在利用半導體工藝設備對半導體晶片實施上述工藝的過程中，是將待處理的半導體晶片（例如，晶圓）置于密閉的工藝腔體中，提供工藝反應所需要的反應氣體進入工藝腔室內參與反應。

2、質量流量控制器（mass?flow?controller，mfc）是薄膜沉積技術的氣體傳輸設備中重要的一部分，它不僅具有精確測量氣體流量的功能，還能根據用戶的設定控制氣體的流量。在工藝生產中，通常會打開進氣閥門使反應氣體進入質量流量控制器mfc，并打開出氣閥門使反應氣體從質量流量控制器mfc流向工藝腔室。

3、其中，部分工藝對氣體流量要求嚴格，微小的氣體流量變化對工藝結果都有很大影響，通入工藝腔室的氣體量不符合預期，進而導致薄膜沉積厚度異常甚至產品報廢，而mfc如發生內漏時會影響氣體流量的精準性，從而影響工藝結果，導致生產良率下降。

技術實現思路

1、鑒于以上所述相關技術的缺點，本公開的目的在于提供一種質量流量控制器的內漏檢測方法、內漏檢測裝置、控制裝置、以及計算機可讀存儲介質，解決相關技術中的種種問題。

2、本公開第一方面提供一種質量流量控制器的內漏檢測方法，所述質量流量控制器應用于半導體工藝設備中，所述半導體工藝設備包括工藝腔室、至少一路進氣裝置、以及排氣裝置，每一路進氣裝置包括進氣管路和設于進氣管路上的反應氣體源、氣源閥門、質量流量控制器、以及控制器閥門，多路進氣裝置與工藝腔室之間設有進氣總閥門，所述排氣裝置包括排氣管路和設于排氣管路上的排氣閥組件和排氣泵；所述質量流量控制器的內漏檢測方法包括如下步驟：

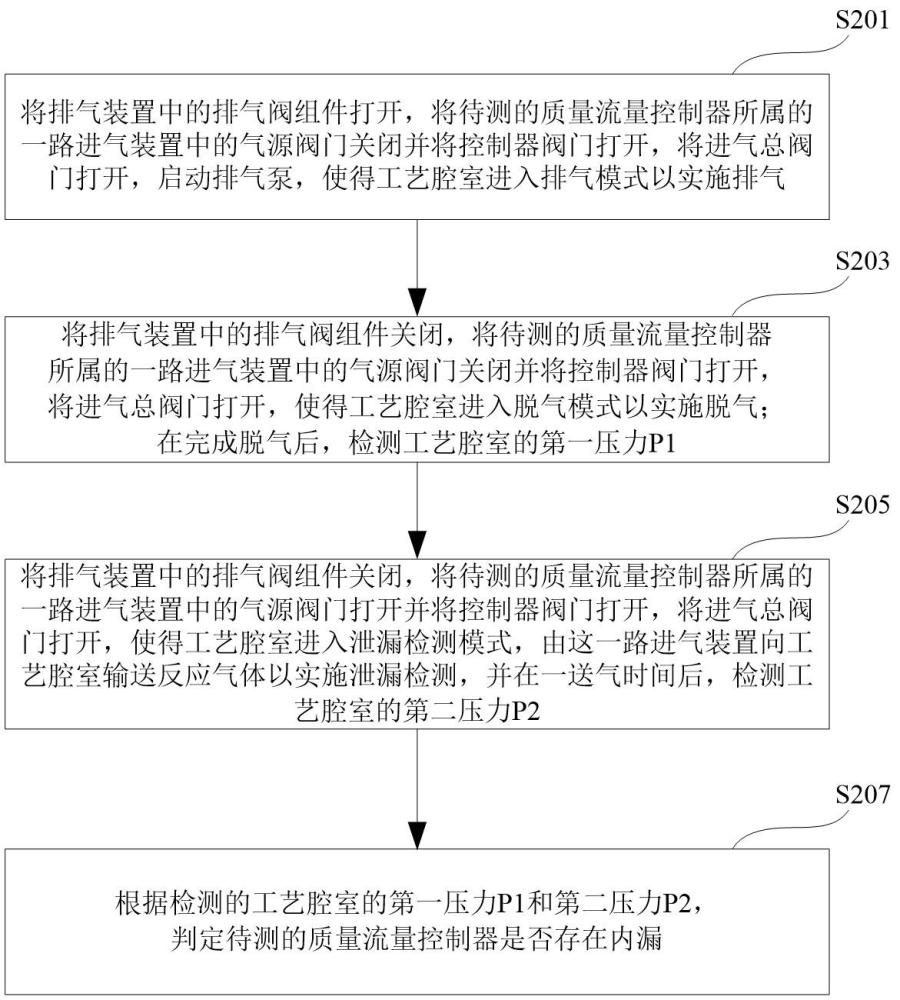

3、將排氣裝置中的排氣閥組件打開，將待測的質量流量控制器所屬的一路進氣裝置中的氣源閥門關閉并將控制器閥門打開，將進氣總閥門打開，啟動排氣泵，使得工藝腔室進入排氣模式以實施排氣；

4、將排氣裝置中的排氣閥組件關閉，將待測的質量流量控制器所屬的一路進氣裝置中的氣源閥門關閉并將控制器閥門打開，將進氣總閥門打開，使得工藝腔室進入脫氣模式以實施脫氣；在完成脫氣后，檢測工藝腔室的第一壓力p1；

5、將排氣裝置中的排氣閥組件關閉，將待測的質量流量控制器所屬的一路進氣裝置中的氣源閥門打開并將控制器閥門打開，將進氣總閥門打開，使得工藝腔室進入泄漏檢測模式，由這一路進氣裝置向工藝腔室輸送反應氣體以實施泄漏檢測，并在一送氣時間后，檢測工藝腔室的第二壓力p2；以及

6、根據檢測的工藝腔室的第一壓力p1和第二壓力p2，判定待測的質量流量控制器是否存在內漏。

7、在第一方面的某些示例中，所述啟動排氣泵以實施排氣包括：啟動排氣泵進行排氣；在持續一排氣時間后，關閉排氣泵停止排氣。

8、在第一方面的某些示例中，根據檢測的工藝腔室的第一壓力p1和第二壓力p2，判定待測的質量流量控制器是否存在內漏，包括：根據檢測的工藝腔室的第一壓力p1和第二壓力p2，計算泄漏率；所述泄漏率為第二壓力p2與第一壓力p1的差值與送氣時間的比值；將計算得到的泄漏率與設定的泄漏閾值作比較，且當所述泄漏率大于等于所述泄漏閾值時，判定待測的質量流量控制器存在內漏。

9、在第一方面的某些示例中，所述內漏檢測方法還包括：在完成泄漏檢測之后，將排氣裝置中的排氣閥組件打開，啟動排氣泵，實施排氣。

10、在第一方面的某些示例中，所述內漏檢測方法還包括：將判定為存在內漏的質量流量控制器進行維修或更換。

11、本公開第二方面提供一種質量流量控制器的內漏檢測裝置，所述質量流量控制器應用于半導體工藝設備中，所述半導體工藝設備包括工藝腔室、至少一路進氣裝置、以及排氣裝置，每一路進氣裝置包括進氣管路和設于進氣管路上的反應氣體源、氣源閥門、質量流量控制器、控制器閥門，多路進氣裝置與工藝腔室之間設有進氣總閥門，所述排氣裝置包括排氣管路和設于排氣管路上的排氣閥組件和排氣泵；所述質量流量控制器的內漏檢測裝置包括：氣路控制模塊、檢測模塊、以及泄漏判定模塊；

12、氣路控制模塊，被配置為控制每一路進氣裝置中的反應氣體源、氣源閥門、質量流量控制器、及控制器閥門，控制進氣總閥門，以及控制排氣裝置中的排氣閥組件和排氣泵；通過氣路控制模塊，使得工藝腔室可進入排氣模式以實施排氣、或者進入脫氣模式以實施脫氣、或者進入泄漏檢測模式以實施泄漏檢測；

13、檢測模塊，被設置為在完成脫氣后檢測工藝腔室的第一壓力p1和在泄漏檢測后檢測工藝腔室的第二壓力p2；

14、泄漏判定模塊，被設置為根據所述檢測模塊檢測的工藝腔室的第一壓力p1和第二壓力p2，判定待測的質量流量控制器是否存在內漏。

15、在第二方面的某些示例中，所述泄漏判定模塊根據所述檢測模塊檢測的工藝腔室的第一壓力p1和第二壓力p2，判定待測的質量流量控制器是否存在內漏包括：根據檢測的工藝腔室的第一壓力p1和第二壓力p2，計算泄漏率；所述泄漏率為第二壓力p2與第一壓力p1的差值與送氣時間的比值；將計算得到的泄漏率與設定的泄漏閾值作比較，且當所述泄漏率大于等于所述泄漏閾值時，判定待測的質量流量控制器存在內漏。

16、在第二方面的某些示例中，所述檢測模塊為壓力計。

17、本公開第三方面提供一種控制裝置，包括：處理器；存儲器，存儲有質量流量控制器的內漏檢測程序；其中，所述質量流量控制器的內漏檢測程序被所述處理器運行時執行如前所述的質量流量控制器的內漏檢測方法。

18、本公開第四方面提供一種計算機可讀存儲介質，其上存儲有質量流量控制器的內漏檢測程序，所述質量流量控制器的內漏檢測程序被所述處理器運行時執行如前所述的質量流量控制器的內漏檢測方法。

19、如上所述，本公開實施例提供質量流量控制器的內漏檢測方法、內漏檢測裝置、及控制裝置，可用于對質量流量控制器進行內漏檢測。在所述內漏檢測方法中，先對包括待測的質量流量控制器在內的進氣管路和工藝腔室實施排氣，再對包括待測的質量流量控制器在內的進氣管路和工藝腔室形成的密閉空間實施脫氣，在脫氣完成后，由進氣裝置對通過進氣管路對工藝腔室輸送氣體以實施泄漏檢測，從而判定出待測的質量流量控制器是否存在內漏，相比于相關技術，本公開提供的質量流量控制器的內漏檢測方法具有流程簡單、不會影響半導體工藝制程、檢測精確、并可對檢測出存在內漏的質量流量控制器進行及時的維修或更換，確保氣體流量控制的精準性，更有利于后續半導體晶片的制程工藝，提升良率。

技術特征：

1.一種質量流量控制器的內漏檢測方法，其特征在于，所述質量流量控制器應用于半導體工藝設備中，所述半導體工藝設備包括工藝腔室、至少一路進氣裝置、以及排氣裝置，每一路進氣裝置包括進氣管路和設于進氣管路上的反應氣體源、氣源閥門、質量流量控制器、以及控制器閥門，多路進氣裝置與工藝腔室之間設有進氣總閥門，所述排氣裝置包括排氣管路和設于排氣管路上的排氣閥組件和排氣泵；所述質量流量控制器的內漏檢測方法包括如下步驟：

2.根據權利要求1所述的質量流量控制器的內漏檢測方法，其特征在于，所述啟動排氣泵以實施排氣包括：

3.根據權利要求1所述的質量流量控制器的內漏檢測方法，其特征在于，根據檢測的工藝腔室的第一壓力p1和第二壓力p2，判定待測的質量流量控制器是否存在內漏，包括：

4.根據權利要求1所述的質量流量控制器的內漏檢測方法，其特征在于，還包括：在完成泄漏檢測之后，將排氣裝置中的排氣閥組件打開，啟動排氣泵，實施排氣。

5.根據權利要求1所述的質量流量控制器的內漏檢測方法，其特征在于，還包括：將判定為存在內漏的質量流量控制器進行維修或更換。

6.一種質量流量控制器的內漏檢測裝置，其特征在于，所述質量流量控制器應用于半導體工藝設備中，所述半導體工藝設備包括工藝腔室、至少一路進氣裝置、以及排氣裝置，每一路進氣裝置包括進氣管路和設于進氣管路上的反應氣體源、氣源閥門、質量流量控制器、控制器閥門，多路進氣裝置與工藝腔室之間設有進氣總閥門，所述排氣裝置包括排氣管路和設于排氣管路上的排氣閥組件和排氣泵；所述質量流量控制器的內漏檢測裝置包括：氣路控制模塊、檢測模塊、以及泄漏判定模塊；

7.根據權利要求6所述的質量流量控制器的內漏檢測裝置，其特征在于，所述泄漏判定模塊根據所述檢測模塊檢測的工藝腔室的第一壓力p1和第二壓力p2，判定待測的質量流量控制器是否存在內漏包括：

8.根據權利要求6所述的質量流量控制器的內漏檢測裝置，其特征在于，所述檢測模塊為壓力計。

9.一種控制裝置，其特征在于，包括：

10.一種計算機可讀存儲介質，其上存儲有質量流量控制器的內漏檢測程序，其特征在于，所述質量流量控制器的內漏檢測程序被處理器執行時實現如權利要求1至5中任一項所述的質量流量控制器的內漏檢測方法。

技術總結
本公開提供一種質量流量控制器的內漏檢測方法及檢測裝置、控制裝置，可用于對質量流量控制器進行內漏檢測。所述內漏檢測方法包括：先對包括待測的質量流量控制器在內的進氣管路和工藝腔室實施排氣，再對包括待測的質量流量控制器在內的進氣管路和工藝腔室形成的密閉空間實施脫氣，在脫氣完成后，由進氣裝置對通過進氣管路對工藝腔室輸送氣體以實施泄漏檢測，從而判定出待測的質量流量控制器是否存在內漏，相比于相關技術，所述內漏檢測方法具有流程簡單、不會影響半導體工藝制程、檢測精確、并可對檢測出存在內漏的質量流量控制器進行及時的維修或更換，確保氣體流量控制的精準性，更有利于后續半導體晶片的制程工藝，提升良率。

技術研發人員：沈康,王兆祥,涂樂義,梁潔,桂智謙,周正,彭國發
受保護的技術使用者：上海邦芯半導體科技有限公司
技術研發日：
技術公布日：2025/4/28
