本發明涉及智能穿戴，具體為一種具多重發電及電池的定位手表。

背景技術：

1、穿戴裝置都需要充電，但許多環境并不能立刻充電，也有可能電用完了，急需使用又找不到充電機會；以上背景使用本發明之多種發電就能及時產生電量；有幾種方法，分述如后:?其一，利用表殼化能發電裝置發電，其中表殼化能發電裝置在智能手表之底部，它戴在手腕上與皮膚接觸，皮膚表面或多或少有些汗水，汗水經過鉛及鉛的氧化物形成化學能電池；緊急時可以使鹽水、蘋果、馬鈴薯等堿性物質，同時接觸智能手表之底部的鉛及鉛的氧化物接觸面。

2、其二，表帶化能發電裝置，其中表帶化能發電裝置表殼化能發電裝置是智能手表之表帶部分，它戴在手腕上與皮膚接觸，皮膚表面或多或少有些汗水，汗水經過鉛及鉛的氧化物形成化學能電池；緊急時可以使鹽水、蘋果、馬鈴薯等堿性物質，同時接觸智能手表之底部的鉛及鉛的氧化物接觸面；表帶部分可以針的方式插入堿性物質。

3、其三，太陽能發電裝置，其中太陽能發電裝置由太陽能發電板組成，將光線轉換成電壓形成太陽能電池(301)，經引線引入智能手表；必要時可以強光替代太陽光。

4、其四，鐘擺發條發電裝置，其中鐘擺發條發電裝置在智能手表內部，智能手表晃動時使鐘擺單元左右擺動，擺動時將發條單元轉緊，發條單元經彈性原理緩慢彈開，彈開時經三個或三個以上齒輪轉動，使發電機單元發電，形成轉能電池，經引線引入智能手表。

5、以上智能手表經隔離式升壓單元將化學能電池、第二化學能電池、太陽能電池及轉能電池整并成對主電池進行充電。

6、上述四個發電方式因體積及環境考慮，可以刪除一或兩種。經過各項發電裝置不斷充電，解決穿戴裝置都需要充電，但許多環境并不能立刻充電，也有可能電用完了，急需使用又找不到充電機會的問題。

技術實現思路

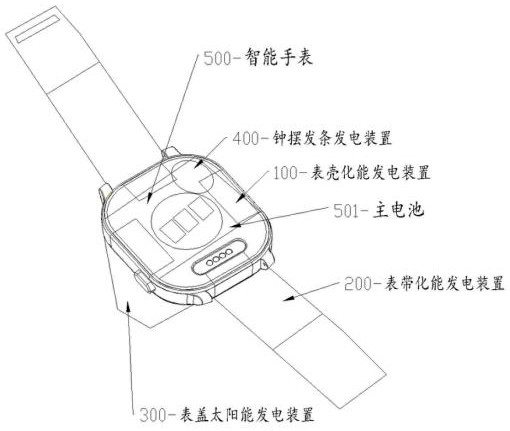

1、本發明涉及智能穿戴技術領域，具體為一種具多重發電及電池的定位手表，定位手表包括表殼化能發電裝置、表帶化能發電裝置、太陽能發電裝置、鐘擺發條發電裝置及智能手表；其中表殼化能發電裝置在智能手表之底部，經過鉛及鉛的氧化物形成化學能電池；其中表帶化能發電裝置在智能手表之兩側，一側材質為鉛，另一側材質為鉛的氧化物，兩側表帶經過鉛及鉛的氧化物與周邊堿性液體形成第二化學能電池；其中表蓋太陽能發電裝置在智能手表之表面，表蓋太陽能發電裝置由太陽能發電板組成，將光線轉換成電壓形成太陽能電池，經引線引入智能手表；其中鐘擺發條發電裝置在智能手表內部，智能手表晃動時使鐘擺單元左右擺動，擺動時將發條單元轉緊，發條單元經彈性原理緩慢彈開，彈開時經三個或三個以上齒輪轉動，使發電機單元發電，形成轉能電池，經引線引入智能手表；其中智能手表經隔離式升壓單元將化學能電池、第二化學能電池、太陽能電池及轉能電池整并成對主電池進行充電；上述四個發電方式因體積及環境考慮，可以刪除一或兩種。

2、?其一為表殼化能發電裝置，表殼化能發電裝置包括陽極板單元、第二陽極板單元、陰極板單元、第二陰極板單元、隔離板單元、第二隔離板單元、第三隔離板單元、電極串聯單元、體征檢測接收單元?、體征檢測發送單元及通信單元，其中陽極板單元及陰極板單元在隔離板單元及第二隔離板單元之間，形成電池一；所述第二陽極板單元及第二陰極板單元在第二隔離板單元、第三隔離板單元之間，形成電池二；電極串聯單元將陰極板單元與第二陽極板單元串聯，使電池一與電池二串聯，提供通信單元、體征檢測接收單元及?體征檢測發送單元工作電壓。

3、表殼化能發電裝置，其中陽極板單元及第二陽極板單元材料為二氧化鉛(pbo2)；陽極板單元與陰極板單元，遇電解液體或堿性水時之間會產生dc2.1v電壓，形成電池一；第二陽極板單元與第二陰極板單元，遇電解液體或堿性水時之間會產生dc2.1v電壓，形成電池二；其中電極串聯單元將陰極板單元與第二陽極板單元串聯，使電池一與電池二串聯，電池一及電池二在定位手表之表面，常設計位置在定位手表之底部與手腕皮膚接觸，皮膚汗水與電池一及電池二接觸產生電壓；電極串聯單元在定位手表底殼內部，底殼內外由金屬貫穿；上述各單元呈圓形、橢圓形或方形；其中第二陽極板單元及第二陰極板單元，空間不足時省略。

4、其二為表帶化能發電裝置，其中表帶化能發電裝置在智能手表之兩側，一側材質為鉛，另一側材質為鉛的氧化物，兩側表帶經過鉛及鉛的氧化物與周邊堿性液體形成第二化學能電池；表帶與表殼相接處及兩側表帶相接觸為絕緣材料；材質鉛(pb)和鉛的氧化物(pbo2)，以銅和鋅替換。

5、其三為表蓋太陽能發電裝置，表蓋太陽能發電裝置在智能手表之表面，表蓋太陽能發電裝置由太陽能發電板組成，將光線轉換成電壓形成太陽能電池，經引線引入智能手表；表蓋太陽能發電裝置，在表殼上層或新增蓋板，各太陽能發電板面積需接近，并串接使用；周邊加高臺階保護太陽能發電板。

6、其四為鐘擺發條發電裝置，鐘擺發條發電裝置在智能手表內部，智能手表晃動時使鐘擺單元左右擺動，擺動時將發條單元轉緊，發條單元經彈性原理緩慢彈開，彈開時經三個或三個以上齒輪轉動，使發電機單元發電，形成轉能電池，經引線引入智能手表；智能手表以支柱方式固定鐘擺發條發電裝置，增加晃動時轉動發條效果。

7、其中，優選方案為，智能手表經隔離式升壓單元將化學能電池、第二化學能電池、太陽能電池及轉能電池整并成對主電池進行充電；其中化學能電池、第二化學能電池、太陽能電池在智能手表表面，各自短路或相互短路，受隔離式升壓單元保護。

8、其中，優選方案為，智能手表包含體征檢測接收單元及體征檢測接收單元及通信單元；其中體征檢測接收單元在定位手表底部經透鏡與手腕皮膚接觸，接收體征檢測接收體征發送單元發送光源，將數據給通信單元；所述體征檢測發送單元，經通信單元控制產生光源給體征檢測接收單元接收；通信單元控制一個或一個以上體征檢測發送單元，接收體征檢測接收體征發送單元發送光源，將數據給通信單元；所述通信單元，控制通信單元控制一個或一個以上體征檢測發送單元產生光源，接收體征檢測接收體征發送單元發送光源，將數據給通信單元。

9、其中，優選方案為，太陽能發電板在表蓋內外層表面，表蓋閉合及開啟時絕均能收到光源發電。

10、?其中，優選方案為，智能手表，其中通信單元，內部包含運算處理模塊、4g通信模塊、藍牙通信模塊、顯示模塊、拾音器、喇叭、振動器及輸入輸出單元；所述運算處理模塊經過輸入輸出單元與控制一個或一個以上體征檢測發送單元產生光源，接收體征檢測接收體征發送單元發送光源，將數據給通信單元；控制通信單元控制一個或一個以上體征檢測發送單元產生光源，接收體征檢測接收體征發送單元發送光源，將數據給通信單元；所述拾音器?、喇叭經4g通信模塊對外語音通信；所述顯示模塊顯示時間及體征檢測結果；所述振動器經運算處理模塊控制，產生振動。

11、其中，優選方案為，通信單元，包含4g通信模塊與互聯網互通，用于傳輸影像及聲音；所述通信單元，包含藍牙通信模塊與智能手機互通，用于參數設置、傳輸影像及聲音。

12、與現有技術相比，本發明的有益效果是：1、利用表殼化能發電裝置發電，其中表殼化能發電裝置在智能手表之底部，它戴在手腕上與皮膚接觸，皮膚表面或多或少有些汗水，汗水經過鉛及鉛的氧化物形成化學能電池；緊急時可以使鹽水、蘋果、馬鈴薯等堿性物質，同時接觸智能手表之底部的鉛及鉛的氧化物接觸面。

13、?2、利用表帶化能發電裝置發電，其中表帶化能發電裝置表殼化能發電裝置是智能手表之表帶部分，它戴在手腕上與皮膚接觸，皮膚表面或多或少有些汗水，汗水經過鉛及鉛的氧化物形成化學能電池；緊急時可以使鹽水、蘋果、馬鈴薯等堿性物質，同時接觸智能手表之底部的鉛及鉛的氧化物接觸面；表帶部分可以針的方式插入堿性物質。

14、3、利用表蓋太陽能發電裝置發電，其中表蓋太陽能發電裝置由太陽能發電板組成，將光線轉換成電壓形成太陽能電池，經引線引入智能手表；必要時可以強光替代太陽光。

15、4、利用鐘擺發條發電裝置，其中鐘擺發條發電裝置在智能手表內部，智能手表晃動時使鐘擺單元左右擺動，擺動時將發條單元轉緊，發條單元經彈性原理緩慢彈開，彈開時經三個或三個以上齒輪轉動，使發電機單元發電，形成轉能電池，經引線引入智能手表。以上智能手表經隔離式升壓單元將化學能電池、第二化學能電池、太陽能電池及轉能電池整并成對主電池進行充電。

16、5、利用化學能電池、第二化學能電池、太陽能電池及轉能電池四個發電方式因體積及環境考慮，可以刪除一或兩種。經過各項發電裝置不斷充電。解決在沒有充電裝置的條件下，使通信裝置恢復功能。
