本技術涉及智能手表，特別是涉及了一種圓形蓋板裝配結構。

背景技術：

1、隨著經濟社會的發展，同時具有多種功能的穿戴類電子產品智能手表越來越受大眾的歡迎。智能手表的蓋板設計成各種形狀的，其中有一大部分是圓形，通常圓形的蓋板上刻有或者印刷有時間刻度或個性圖案與表盤配合使用，但是，圓形的手表蓋板在裝配時角度不容易控制，容易出現偏差，形成不良品。

2、中國實用新型專利(cn213581749u)一種智能手表圓形表盤裝配的定位結構，包括外殼、表盤、連接中框、控制芯板、傳感器和后蓋；所述表盤上設置有表盤定位塊，所述外殼上也開設有限位槽；所述表盤定位塊與限位槽配合裝配，表盤卡設安裝在外殼的下方；所述傳感器安裝在控制芯板的背面，所述后蓋蓋設在控制芯板的背面，用于固定安裝傳感器和控制芯板。該專利提出的定位結構不適用于圓形的智能手表蓋板，同時因?yàn)橹悄苁直淼姆浪蟾撸搶＠岢龅亩ㄎ唤Y(jié)構不能同時兼顧密封和定位，水容易從限位槽進入表盤內部，造成對手表的損壞。

3、因此，急需提出一種圓形智能手表蓋板的可定位裝配結構。

技術實現思路

1、基于此，有必要針對上述技術問題，提供一種結構簡單適用于圓形智能手表蓋板的可定位裝配結構，在蓋板跟殼體上相對應的設置第一定位組件和第二定位組件，相互配合定位。

2、為了解決上述技術問題，本實用新型采用了如下所述的技術方案：

3、一種圓形蓋板裝配結構，其包括：包括蓋板和殼體；

4、所述蓋板包括蓋板本體以及沿蓋板本體邊緣下陷后沿徑向水平向外延伸形成的臺階；所述殼體包括殼體本體以及沿殼體本體內環邊緣相內徑向延伸形成的環板，所述環板覆蓋于臺階上且兩者形狀相適應；所述臺階上設有第一定位組件，殼體上設有第二定位組件，第一定位組件和第二定位組件相互配合定位。

5、進一步的，所述第一定位組件是在臺階外邊緣上的凹陷，第二定位組件為設置在殼體本體內壁上的凸塊，所述凸塊可嵌設在凹陷中。

6、進一步的，所述凹陷是臺階的外邊緣圓周上兩點相接形成的弦。

7、進一步的，所述凹陷的兩端與臺階的圓心相接時兩半徑形成的角度為15～40°。

8、進一步的，所述環板的下表面和臺階的上表面之間通過膠層粘結。

9、進一步的，所述第一定位組件是沿臺階的外邊緣向外延伸形成凸緣，所述第二定位組件為殼體本體的內壁上向內凹陷形成的卡位，所述凸緣可嵌設在卡位中。

10、進一步的，所述第一定位組件是沿臺階的上表面向內凹陷形成的第一凹槽，所述第二定位組件為沿環板的下表面向下延伸形成的第一定位柱，第一定位柱可嵌設在第一凹槽中。

11、進一步的，所述第一定位組件是沿臺階的上表面向上凸起形成的第二定位柱，第二定位組件為沿環板的下表面向內凹陷形成的第二凹槽，第二定位柱可嵌設在第二凹槽中。

12、進一步的，所述第一定位組件和第二定位組件成對設置，對數為2～5。

13、進一步的，所述第一定位組件間非對稱設置；所述第二定位組件間非對稱設置。

14、與現有技術相比，本實用新型有以下有益效果：

15、本實用新型提供的一種圓形蓋板裝配結構，通過在蓋板的邊緣設置下陷的臺階，并在臺階上形成第一定位組件，同時，在外殼上設置第二定位組件，第一定位組件和第二定位組件相互配合，在生產過程中快速定位，提高組裝效率的同時能有效的防止蓋板安裝的偏差。

16、同時，第一定位組件間設置成非對稱形式，可進一步防止蓋板的反向安裝。

技術特征：

1.一種圓形蓋板裝配結構，其特征在于，其包括：包括蓋板（1）和殼體（2）；

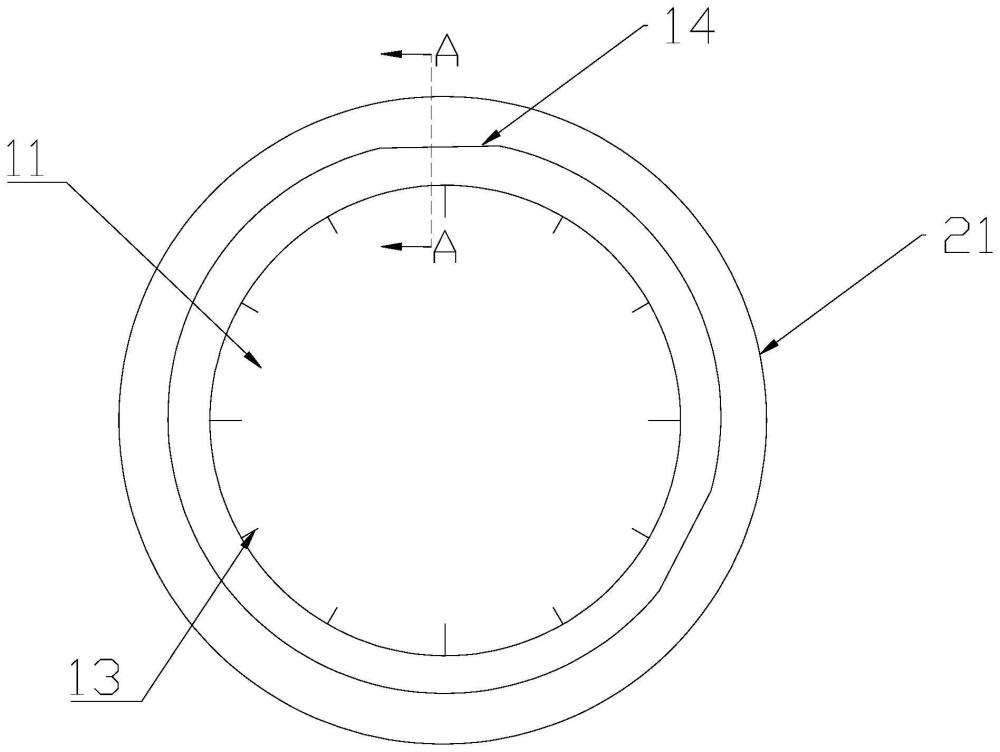

2.根據權利要求1所述的圓形蓋板裝配結構，其特征在于，所述第一定位組件是在臺階（12）外邊緣上的凹陷（14），第二定位組件為設置在殼體本體（21）內壁上的凸塊（23），所述凸塊（23）可嵌設在凹陷（14）中。

3.根據權利要求2所述的圓形蓋板裝配結構，其特征在于，所述凹陷（14）是臺階（12）的外邊緣圓周上兩點相接形成的弦。

4.根據權利要求3所述的圓形蓋板裝配結構，其特征在于，所述凹陷（14）的兩端與臺階（12）的圓心相接時兩半徑形成的角度為15~40°。

5.根據權利要求1所述的圓形蓋板裝配結構，其特征在于，所述環板（22）的下表面和臺階（12）的上表面之間通過膠層（3）粘結。

6.根據權利要求1所述的圓形蓋板裝配結構，其特征在于，所述第一定位組件是沿臺階（12）的外邊緣向外延伸形成凸緣（15），所述第二定位組件為殼體本體（21）的內壁上向內凹陷形成的卡位（24），所述凸緣（15）可嵌設在卡位（24）中。

7.根據權利要求1所述的圓形蓋板裝配結構，其特征在于，所述第一定位組件是沿臺階（12）的上表面向內凹陷形成的第一凹槽（16），所述第二定位組件為沿環板（22）的下表面向下延伸形成的第一定位柱（25），第一定位柱（25）可嵌設在第一凹槽（16）中。

8.根據權利要求1所述的圓形蓋板裝配結構，其特征在于，所述第一定位組件是沿臺階（12）的上表面向上凸起形成的第二定位柱（17），第二定位組件為沿環板（22）的下表面向內凹陷形成的第二凹槽?（26），第二定位柱（17）可嵌設在第二凹槽?（26）中。

9.根據權利要求1~8任一所述的圓形蓋板裝配結構，其特征在于，所述第一定位組件和第二定位組件成對設置，對數為2~5。

10.根據權利要求9所述的圓形蓋板裝配結構，其特征在于，所述第一定位組件間非對稱設置；所述第二定位組件間非對稱設置。

技術總結
本技術公開了一種圓形蓋板裝配結構，其包括：包括蓋板和殼體；所述蓋板包括蓋板本體以及沿蓋板本體邊緣下陷后沿徑向水平向外延伸形成的臺階；所述殼體包括殼體本體以及沿殼體本體內環邊緣相內徑向延伸形成的環板，所述環板覆蓋于臺階上且兩者形狀相適應；所述臺階上設有第一定位組件，殼體上設有第二定位組件，第一定位組件和第二定位組件相互配合定位。本技術提供的圓形蓋板裝配結構通過簡單的結構就能達到定位的作用，防止圓形蓋板的裝配偏差，非常適用于圓形表面的智能手表。

技術研發人員：鄞俊鏘
受保護的技術使用者：信利光電股份有限公司
技術研發日：20240325
技術公布日：2025/4/21
