本技術涉及鐘表機芯生產加工，具體涉及一種鐘表機芯的走時供電裝置。

背景技術：

1、鐘表（鐘和表）是一種是計量和指示時間的精密儀器，在鐘表生產的過程中，鐘表機芯走時檢測通過紐扣電池供電，增加裝拆電池工序，并且需要定期更換電池，這些都會增加機芯制造成本，在鐘表大規模批量化生產時，尤其是在鐘表機芯自動化裝配線上，逐個對機芯進行安裝紐扣電池，不僅耗費大量的人力物力，而且嚴重影響生產效率。針對現有技術存在以下問題：

2、根據專利公開號cn203982093u所述：本實用新型涉及一種鐘表機芯的走時供電裝置，包括一走時工裝，所述走時工裝的兩側均設置有彈片，所述彈片的一端連接有連接片，所述其中一個連接片的底部設置有與電源負極相連接的負極銅柱，另一個連接片的底部設置有與電源正極相連接的正極銅柱，所述連接負極的彈片上均布有若干個負極彈片，所述負極彈片的端部設置有與機芯負極相接觸的觸點銅柱，所述連接正極的彈片上均布有若干個與機芯正極相接觸的正極彈片。本裝置通過在走時工裝上增加正負極接電裝置，利用外接電源供電，機芯放入后直接獲得需要的電源，節約了人力，降低生產成本，提高生產效率。

3、該鐘表機芯的走時供電裝置中的正負極彈片在長時間的使用后，容易出現斷裂，且不容易對將其進行拆卸更換，從而影響對鐘表機芯的走時供電的效率，其次，該裝置不能對不同厚度的鐘表進行供電，降低該裝置的使用效率。

技術實現思路

1、本實用新型提供一種鐘表機芯的走時供電裝置，以解決上述背景技術中存在的問題。

2、為解決上述技術問題，本實用新型所采用的技術方案是：

3、一種鐘表機芯的走時供電裝置，包括走時工裝和鐘表盤，所述走時工裝設置為u形狀，所述鐘表盤設置在走時工裝的內部，所述走時工裝的頂部左右兩側分別固定連接有連接組件，兩個所述連接組件的頂部等距陣列設置有三個安裝組件，六個所述安裝組件的外壁均設置有彈片組件。

4、本實用新型技術方案的進一步改進在于：所述連接組件包括鐵片一，所述鐵片一的頂部固定連接有鐵片二，所述鐵片二的頂部固定連接有彈片，兩個所述鐵片一的頂部均等距陣列固定連接有三個銅柱。

5、本實用新型技術方案的進一步改進在于：兩個所述鐵片一的底部均與走時工裝的內壁固定連接，右端三個所述銅柱設置為正極，左端三個所述銅柱設置為負極。

6、本實用新型技術方案的進一步改進在于：所述彈片組件包括v形彈片，所述v形彈片的左端固定連接有連接塊，所述v形彈片的頂部開設有上下貫通的安裝孔，所述v形彈片的底部右側固定連接有卡塊。

7、本實用新型技術方案的進一步改進在于：右端三個所述v形彈片設置為正極，左端三個所述v形彈片設置為負極，所述卡塊與銅柱設置在同一垂直面上。

8、本實用新型技術方案的進一步改進在于：所述安裝組件包括安裝柱和螺紋套，所述安裝柱的外壁上側設置有螺紋，所述螺紋套的外壁前后兩側分別設置有墊板。

9、本實用新型技術方案的進一步改進在于：所述鐘表盤的內部左右兩側均設置有機芯，右端所述機芯設置為正極，左端所述機芯設置為負極，所述鐘表盤安裝在鐵片一的上方。

10、本實用新型技術方案的進一步改進在于：左端所述卡塊和銅柱與左端機芯的上下兩側搭接，右端所述卡塊和銅柱與右端機芯的上下兩側搭接。

11、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

12、本實用新型提供一種鐘表機芯的走時供電裝置，采用v形彈片、連接塊、卡塊、安裝孔和安裝組件之間的配合，將v形彈片通過安裝孔安插在安裝柱的外壁，并使用螺紋套將其旋合連接，采用v形的v形彈片，一定程度上增加了v形彈片的強度，使得v形彈片不易斷裂，解決了該鐘表機芯的走時供電裝置中的正負極彈片在長時間的使用后，容易出現斷裂，且不容易對將其進行拆卸更換的問題，達到了提高v形彈片使用強度的同時，便于對v形彈片進行安裝和拆卸的有益效果。

13、本實用新型提供一種鐘表機芯的走時供電裝置，采用安裝柱、螺紋套、卡塊、連接組件之間的配合，通過螺紋套沿著安裝柱外壁的螺紋進行轉動進行調節，使得將v形彈片卡在在不同厚重中的鐘表盤上，使得正極的卡塊與正極的機芯頂部進行接觸,負極的卡塊與負極的機芯頂部進行接觸，從而將正極的銅柱與正極的機芯底部進行接觸，負極的銅柱與負極的機芯的底部進行接觸，解決了該裝置不能對不同厚度的鐘表進行供電，降低該裝置的使用效率的問題，達到了便于對不同厚度的鐘表進行供電，提高該裝置的使用效率的有益效果。

技術特征：

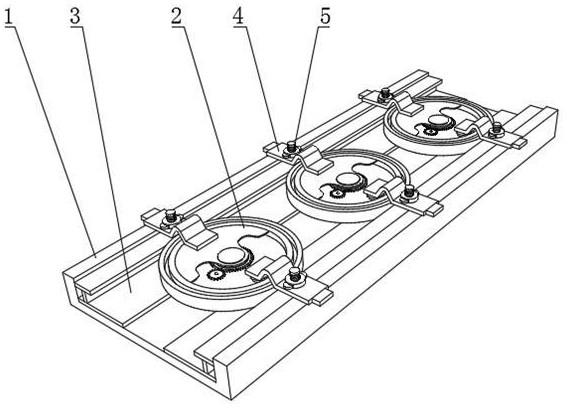

1.一種鐘表機芯的走時供電裝置，包括走時工裝（1）和鐘表盤（2），其特征在于：所述走時工裝（1）設置為u形狀，所述鐘表盤（2）設置在走時工裝（1）的內部，所述走時工裝（1）的頂部左右兩側分別固定連接有連接組件（3），兩個所述連接組件（3）的頂部等距陣列設置有三個安裝組件（5），六個所述安裝組件（5）的外壁均設置有彈片組件（4）。

2.根據權利要求1所述的一種鐘表機芯的走時供電裝置，其特征在于：所述連接組件（3）包括鐵片一（31），所述鐵片一（31）的頂部固定連接有鐵片二（32），所述鐵片二（32）的頂部固定連接有彈片（33），兩個所述鐵片一（31）的頂部均等距陣列固定連接有三個銅柱（34）。

3.根據權利要求2所述的一種鐘表機芯的走時供電裝置，其特征在于：兩個所述鐵片一（31）的底部均與走時工裝（1）的內壁固定連接，右端三個所述銅柱（34）設置為正極，左端三個所述銅柱（34）設置為負極。

4.根據權利要求1所述的一種鐘表機芯的走時供電裝置，其特征在于：所述彈片組件（4）包括v形彈片（41），所述v形彈片（41）的左端固定連接有連接塊（42），所述v形彈片（41）的頂部開設有上下貫通的安裝孔（410），所述v形彈片（41）的底部右側固定連接有卡塊（43）。

5.根據權利要求4所述的一種鐘表機芯的走時供電裝置，其特征在于：右端三個所述v形彈片（41）設置為正極，左端三個所述v形彈片（41）設置為負極，所述卡塊（43）與銅柱（34）設置在同一垂直面上。

6.根據權利要求1所述的一種鐘表機芯的走時供電裝置，其特征在于：所述安裝組件（5）包括安裝柱（51）和螺紋套（52），所述安裝柱（51）的外壁上側設置有螺紋（510），所述螺紋套（52）的外壁前后兩側分別設置有墊板（521）。

7.根據權利要求1所述的一種鐘表機芯的走時供電裝置，其特征在于：所述鐘表盤（2）的內部左右兩側均設置有機芯（21），右端所述機芯（21）設置為正極，左端所述機芯（21）設置為負極，所述鐘表盤（2）安裝在鐵片一（31）的上方。

8.根據權利要求5所述的一種鐘表機芯的走時供電裝置，其特征在于：左端所述卡塊（43）和銅柱（34）與左端機芯（21）的上下兩側搭接，右端所述卡塊（43）和銅柱（34）與右端機芯（21）的上下兩側搭接。

技術總結
本技術公開了一種鐘表機芯的走時供電裝置，涉及鐘表機芯生產加工技術領域，包括走時工裝和鐘表盤，所述走時工裝設置為U形狀，所述鐘表盤設置在走時工裝的內部，所述走時工裝的頂部左右兩側分別固定連接有連接組件，兩個所述連接組件的頂部等距陣列設置有三個安裝組件，六個所述安裝組件的外壁均設置有彈片組件。本技術通過螺紋套沿著安裝柱外壁的螺紋進行轉動進行調節，使得將V形彈片卡在在不同厚重中的鐘表盤上，使得正極的卡塊與正極的機芯頂部進行接觸,負極的卡塊與負極的機芯頂部進行接觸，從而將正極的銅柱與正極的機芯底部進行接觸，負極的銅柱與負極的機芯的底部進行接觸。

技術研發人員：趙志浩,蓋謙欣,孫吉玲,孫長城
受保護的技術使用者：煙臺時鳴鐘表有限公司
技術研發日：20240613
技術公布日：2025/3/31
