本發明屬于液位監控技術領域，尤其是一種基于RS485的多開關點浮球液位監控裝置。

背景技術：

目前，在石油、化工以及其他工業生產過程中廣泛使用液位計。現有的液位計通常安裝在監控現場，只具有監測液位信息，而不具有控制功能，同時，監控人員需要在現場進行人工觀測，不具有遠程監測功能，不能實時了解現場設備的液位情況，對一些意外情況不能及時處理。

技術實現要素：

本發明的目的在于克服現有設計的不足，提供一種設計合理、控制方便且實時性強的基于RS485的多開關點浮球液位監控裝置。

本發明解決其技術問題是采取以下技術方案實現的：

一種基于RS485的多開關點浮球液位監控裝置，包括電控裝置、測量筒、法蘭盤、上擋圈、開關點、磁性浮球和下擋圈，所述法蘭盤安裝在測量筒上，在法蘭盤下端的測量筒上安裝有多對上擋圈和下擋圈，在每對上擋圈和下擋圈之間的測量筒上均安裝有磁性浮球和開關點，每個開關點上均設有開關并與安裝在測量筒頂端的電控裝置相連接；所述電控裝置包括MCU模塊、電源模塊、RS485模塊和聲光報警模塊，所述電源模塊連接MCU模塊、RS485模塊及聲光報警器并為上述模塊供電，MCU模塊與多個開關相連接實現液位的測量功能，MCU模塊與聲光報警器相連接實現聲光報警功能，MCU模塊與RS485模塊相連接并通過RS485通訊線與監控中心相連接進行監測數據傳送。

所述MCU模塊和電源模塊還連接存儲器用于存儲監測數據。

所述MCU模塊和電源模塊還連接觸摸顯示屏實現液位信息顯示功能及操作控制功能。

所述MCU模塊還連接控制開關實現自動控制功能。

所述MCU模塊由單片機及其外圍電路連接構成。

本發明的優點和積極效果是：

1、本發明設置多個液位開關點，通過采集不同開關點狀態實現相應的液位監測功能、異常情況報警功能，并通過控制開關連接相應的控制設備實現相應的控制功能，保證了工業生產的正常工作。

2、本發明通過RS485通訊線連接到監控中心并傳送監測數據，監控中心值班人員可以及時監測液位狀態，同時，監控中心還可以向遠程手機客戶端發送液位信息和報警信息，監控人員可快速處理異常情況，保證工業生產的正常運行。

3、本發明通過觸摸顯示屏進行液位顯示，可以直觀、準確地顯示液位數據，還可以通過觸摸顯示屏實現人工操作控制功能。

附圖說明

圖1是本發明的結構示意圖；

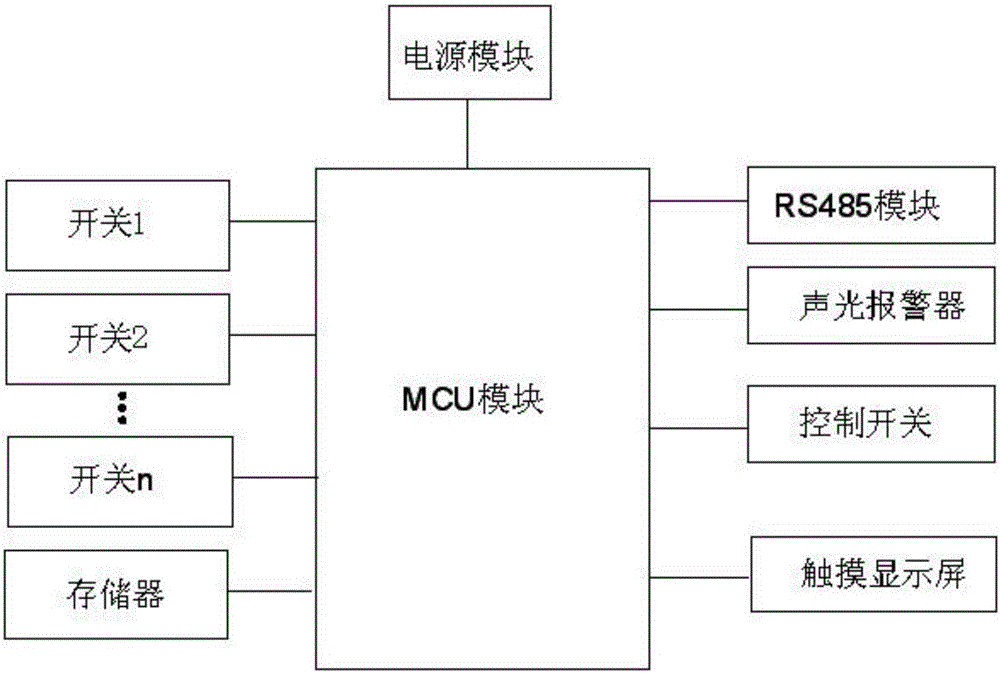

圖2是本發明的電控裝置電路方框圖；

圖3是本發明的應用系統連接示意圖；

圖中，1-電控裝置，2-測量筒，3-法蘭盤，4-上擋圈，5-開關點，6-磁浮球，7-下擋圈。

具體實施方式

以下結合附圖對本發明實施例做進一步詳述：

一種基于RS485的多開關點浮球液位監控裝置，如圖1所示，包括電控裝置1、測量筒2、法蘭盤3、上擋圈4、開關點5、磁性浮球6和下擋圈7，所述法蘭盤安裝在測量筒上，在法蘭盤下端的測量筒上安裝有多對上擋圈、下擋圈，在每對上擋圈和下擋圈之間的測量筒上均安裝有磁性浮球和開關點，每個開關點上均設有開關并與電控裝置相連接，所述電控裝置安裝在測量筒的頂端。

如圖2所示，所述電控裝置包括MCU模塊、電源模塊、存儲器、RS485模塊、聲光報警模塊、控制開關和觸摸顯示屏。所述電源模塊輸入端連接鋰電池并對其進行轉換，電源模塊輸出端連接MCU模塊、存儲器、RS485模塊、聲光報警器及觸摸顯示屏并為上述模塊供電。MCU模塊由單片機及其外圍電路連接構成，MCU模塊與多個開關相連接實現液位的測量功能；MCU模塊與存儲器相連接，定時或實時記錄液位信息以及其他監測數據；MCU模塊與聲光報警器相連接，當液位出 現異常時通過聲光報警器發生聲光報警，提醒現場工作人員及時處理；MCU模塊還與RS485模塊相連接，該RS485模塊通過RS485通訊線連接到監控中心上并將MCU模塊采集的液位數據或報警信息發送給監控中心的值班人員進行處理，更進一步，監控中心還可以通過移動通信網(GSM/GPRS網)與遠程手機客戶端相連接，將MCU模塊采集的液位數據、溫度數據或報警信息發送給遠程手機客戶端，監測人員可以通過遠程手機客戶端實時監測液位計的液位信息。MCU模塊與控制開關相連接，實現對其他設備的控制功能。MCU模塊與觸摸顯示屏相連接，可以實時顯示液位信息或者其他監測數據，或者通過通過觸摸功能對控制設備進行控制。

多開關點浮球液位監控裝置的測量原理為：每組磁性浮球和開關安裝在相應位置的上擋圈和下擋圈之間，通過磁性浮球的上下移動實現開關的通斷功能，MCU模塊監測每個開關的通斷情況，實現液位的測量功能。

圖3給出了本發明的一種應用系統實例，在該系統中，多開關點浮球液位監控裝置通過RS485通訊線連接到監控中心并傳送監測數據，更進一步還可以通過移動通信網(GSM/GPRS網)與遠程手機客戶端相連接傳送監測數據。

需要強調的是，本發明所述的實施例是說明性的，而不是限定性的，因此本發明包括并不限于具體實施方式中所述的實施例，凡是由本領域技術人員根據本發明的技術方案得出的其他實施方式，同樣屬于本發明保護的范圍。
