本實用新型涉及一種潤滑控制器，具體涉及一種嵌入無線功能的潤滑控制器。

背景技術：

現有的潤滑控制器，存在如下幾個問題：

(1)空間問題：對于潤滑點數量較多，且相對分散應用場合(如火電廠的各類風機，泵等)，一般都是人工定期逐點潤滑，或采用由單片機控制的單點潤滑設備，或?qū)⑾鄬?duì)集中的潤滑點用小型單泵集中潤滑解決，或者多種方式組合。人工潤滑的缺點在此不作贅述，若采用較多數量的自動潤滑設備，雖然相比人工潤滑有了一定程度的提升，但鑒于數量較多，分布較廣，依然需要維護人員定期到現場進行巡檢，不能第一時間發現出現單位問題，本實用新型解決了此問題，將每臺潤滑設備的控制部分改為本實用新型產品后，可通過wifi網絡加入上一級集中管理控制平臺，或連入互聯網云平臺，進行統一管理控制；

(2)時間問題：對于潤滑點相對集中的制造業生產設備(如汽車涂裝流水線)，時常是配套一部分自動潤滑系統的，企業后期技術改造的部分自動潤滑系統，或者同一車間或同一企業在不同階段上馬的生產設備安裝的不同的自動潤滑系統，而且往往是不同品牌，不同廠家的潤滑設備，互補兼容不便于管理，采用本實用新型產品后，可以將不同的潤滑系統或者不同期的潤滑系統都統一在一個平臺下進行管理和控制；

(3)被動管理問題：目前普遍采用自動潤滑系統，雖然很多也都是帶有故障報警，但都是現場的聲光報警居多，但現場工人和維護人員分工不同，現場工人未必了解這些報警信號的確切含義，而一般潤滑系統與生產控制系統并不聯動，所以維護人員往往是滯后一走時間才知道有故障發生，往往是發現時已經造成了一些因潤滑不足帶來的故障和連帶損失；采用本實用新型產品后，報警信號可以通過手機短信，微信，互聯網終端或移動終端app等多種途徑向 指定負責人報警，并可以通過遠程控制實現一些應急操作，無論你身在世界的哪個角落；

(4)當代社會分工越來越細，已經出現不少自動化程度比較高的企業，將潤滑管理外包給第三方維護公司，但目前只能做到當設備故障發生時，業主通知第三方服務企業來進行維修和排除故障，屬于事后補救，往往損失已經發生；采用本實用新型產品后，第三方服務企業可通過將所有潤滑設備連入互聯網云平臺，實現遠程實時監控，不僅僅是針對單個企業的設備，可以為多家客戶統一服務，提前預防和發現問題，及時處理，避免因設備潤滑故障造成的損失；當然也適用于集團公司不同區域的設備統一管理潤滑，從而最大限度實現潤滑劑的用量控制和科學管理，為企業節約大量成本；

(5)遠程升級問題：稍微復雜一點的自動潤滑系統，有些采用PLC控制器來控制，雖然PLC功能非常強大，技術也很成熟，工業控制領域普遍使用，但它一方面成本很高，另一方面需要專業入員提前根據要求編寫控制程序，如果現場狀況發生改變，需要做一些變動，往往就非常難以操作，采用本實用新型產品，可以通過其支持遠程升級的功能，可以通過溝通后，讓遠在千里之外的供應商直接遠程升級和調整程序，哪怕完全改變?cè)泄δ芏伎梢浴?/p>

技術實現要素：

本實用新型為了解決上述問題，從而提供一種嵌入無線功能的潤滑控制器。

為達到上述目的，本實用新型的技術方案如下：

一種嵌入無線功能的潤滑控制器，所述潤滑控制器包括一殼體，所述殼體上設有顯示屏和帶微動開關的面標貼，所述殼體內設有集成電路板，所述顯示屏和帶微動開關的面標貼分別與集成電路板連接，所述集成電路板上連接有潤滑設備有線傳感器和2.4G/5G雙頻電線。

在本實用新型的一個優選實施例中，所述集成電路板上設有7P插拔式輸入輸出接口及保護電路、繼電器控制輸出模塊、電源管理模塊及附屬電路、電池接入口、MCU模塊及附屬電路、板載溫度傳感器及配套電路、面標貼按鍵接口、顯示頻接口、無線適配電路、SMA接口、控制程序和RS232串口擴展接口及配套 電路。

在本實用新型的一個優選實施例中，所述顯示頻接口連接顯示屏，所述顯示屏為OLED顯示屏。

在本實用新型的一個優選實施例中，所述電池接入口連接有鋰電池模塊，所述鋰電池模塊包括大容量可充電電池和充電模塊，所用大容量可充電電池為4節3.7V/3400mAh可充電鋰電池，可通過集成電路板上對應的電池接入口與集成電路板連接，集成電路板電路通過充電模塊對大容量可充電電池進行充電，當外接電源撤去或不足時為集成電路板供電。

在本實用新型的一個優選實施例中，所述帶微動開關的面標貼與集成電路板上的面標貼按鍵接口連接。

在本實用新型的一個優選實施例中，所述集成電路板上還設有至少三個USB接口，USB接口分別連接有GPRS/3G/4G透傳擴展模塊、ZigBee透傳擴展模塊和BLE透傳擴展模塊。

在本實用新型的一個優選實施例中，所述集成電路板連接有帶射頻配對的無線開關和帶射頻配對的無線傳感器。

在本實用新型的一個優選實施例中，所述集成電路板上連接有外接電源適配器，所述外接電源適配器為AC220V轉DC24V/3A以上電源適配器，通過直流插座與集成電路板連接。

在本實用新型的一個優選實施例中，所述殼體尺寸為110mm*8mm*25mm，所述殼體兩側設有安裝耳、正面中上方設置3個LED報警顯示孔、中間設置OLED顯示屏窗口，中下方設置按鈕開關排線穿孔、頂部擋片設有DB9串口和天線口、底部擋片有直流電源接口、USB TYPE-A接口和KF2EDG 3.5mm插拔式接線端子接口孔，所述殼體內部設有有固定集成電路板的卡槽，并通過緊固件將集成電路板固定。

本實用新型的有益效果是：

本實用新型結構簡單，使用方便，可通過外部電源或內置可更換的鋰電池供電，移動app通過無線與之連接后結合按鍵對集成線路參數進行設置，并根據設定參數，連接上級本地服務器或云平臺服務器，后對潤滑系統進行智能控制，控制的單元可以使有線或無線的。

本實用新型可在上級服務器的統一監控下工作，也可以獨立工作；可以直接有線連接潤滑設備及部件，也可以通過無線控制遠端無線組件；解決了將分散謾備集成在同一平臺下管控，避免遠距離大量布線，有線連接收到接線端口數量限制等問題。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

圖1為本實用新型的結構示意圖；

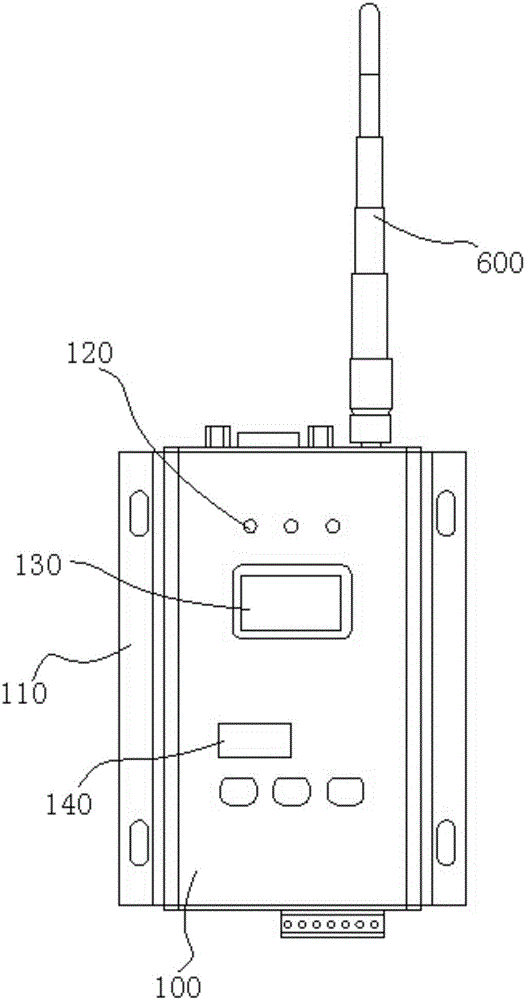

圖2為本實用新型的主視圖。

具體實施方式

為了使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體圖示，進一步闡述本實用新型。

參見圖1和圖2，本實用新型提供的嵌入無線功能的潤滑控制器，其包括一殼體100，殼體100上設有顯示屏200和帶微動開關的面標貼300，殼體100內設有集成電路板400，顯示屏200和帶微動開關的面標貼300分別與集成電路板400連接，集成電路板400上連接有潤滑設備有線傳感器500和2.4G/5G雙頻電線600。

殼體100，其尺寸為110mm*8mm*25mm，其兩側設有安裝耳110、正面中上方設置3個LED報警顯示孔120、中間設置OLED顯示屏窗口130，OLED顯示屏窗口130上安置顯示屏200；

在殼體100中下方設置按鈕開關排線穿孔140，殼體100的頂部擋片設有DB9串口和天線口、殼體100底部擋片有直流電源接口、USB TYPE-A接口和KF2EDG 3.5mm插拔式接線端子接口孔，在殼體100內部設有固定集成電路板400的卡槽，并通過緊固件可將集成電路板400固定。

顯示屏200，其設置在OLED顯示屏窗口130上，其具體為IIC接口的OLED 顯示屏，128*64分辨率，帶D1306驅動板高品。

帶微動開關的面標貼300，其帶有相應的LED報警燈，OLED顯示屏透明窗口及接口相應文字標示說明(布局如附件圖)，帶有三個微動按鍵開關.分別為：電源按鍵休眠/喚醒按鍵，重置按鍵，通過一根4P軟排線與核心集成電路板相連，并通過高強度膠與鋁制金屬外殼固定。

集成電路板400，其上面設有7P插拔式輸入輸出接口及保護電路410、繼電器控制輸出模塊420、電源管理模塊及附屬電路431、電池接入口432、MCU模塊及附屬電路440、板載溫度傳感器及配套電路450、面標貼按鍵接口460、顯示頻接口470、無線適配電路480、SMA接口491、控制程序493和RS232串口擴展接口及配套電路492。

7P插拔式輸入輸出接口及保護電路410，其用于連接潤滑設備有線傳感器500，其功能為：1個GND接腳，1個繼電器COM按腳，1個繼電器NO接腳，1個報警信號輸出接腳，3個數字信號輸入接腳。

電池接入口432，其是用于連接鋰電池模塊4321。

鋰電池模塊4321包括大容量可充電電池和充電模塊，大容量可充電電池為4節3.7V/3400mAh可充電鋰電池，可通過集成電路板400上對應的電池接入口432與集成電路板400連接，集成電路板電路400通過充電模塊對大容量可充電電池進行充電，當外接電源撤去或不足時為集成電路板400供電。

電源管理模塊及附屬電路431用于管理鋰電池模塊4321的充電和使用。

板載溫度傳感器及配套電路450是用于感應集成電路板400的溫度。

面標貼按鍵接口460，其是便于集成電路板400與帶微動開關的面標貼300連接。

顯示頻接口470，其是便于集成電路板400與顯示屏200連接。

SMA接口491，其是便于集成電路板400與2.4G/5G雙頻電線600連接，2.4G/5G雙頻電線600可適用2.4GHz和5GHz兩種頻率，增益5DB，可直接通過SMA螺紋連接集成電路板400上的SMA接口491，也可以在較遠距離處通過延長線與集成電路板400連接。

RS232串口擴展接口及配套電路492，其其對應9個PIN，功能分別為：1-外部壓力傳感器接腳，2-串口TX接腳，3-串口RX接腳，4-外部溫度傳感器接 腳，5-GND，6-IIC的SDA接腳，7-IIC的SCL接腳，8-3.3V，9-5V，接腳順序不僅限于該順序。

集成電路板400上還設有至少三個USB接口710，USB接口710分別連接有GPRS/3G/4G透傳擴展模塊711、ZigBee透傳擴展模塊712和BLE透傳擴展模塊713。

GPRS/3G/4G透傳擴展模塊711，其通過選擇適配不同電信網絡的芯片制作的透傳擴展模塊，適配網絡包括但不僅限于中國電信/中國移動/中國聯通三大供應商下的GPRS/3G/4G網絡；可將集成電路板400的串口指令按照電訊通信協議，將無線數據信息轉發給相應的號碼或連接internet，與云平臺進行交互；或?qū)⑹盏降倪h(yuǎn)端與之無線連接的節點或平臺的數據信息通過轉發給集成電路板400進行處理交互。

ZigBee透傳擴展模塊712，其通過選擇不同芯片廠家的ZlgBee低功耗芯片(如Tl的CC2530俚不僅限于)制作的透傳擴展模塊，可將集成電路板400的串口信息按照ZigBee通信協議，將無線數據信息轉發給與之匹配的ZigBee網絡節點；或?qū)⑹盏降倪h(yuǎn)端與之無線連接的節點或平臺的數據信息通過轉發給集成電路板400進行處理交互。

BLE透傳擴展模塊713，其通過選擇不同芯片廠家的BLE低功耗芯片制作的透傳擴展模塊，可將集成電路板400的串口信息按照BLUETOOTH通信協議，將無線數據信息轉發給與之匹配的BLE網絡節點；或?qū)⑹盏降倪h(yuǎn)端與之無線連接的節點或平臺的無線數據信息通過轉發給集成電路板400進行處理交互。

集成電路板400上連接有外接電源適配器721，具體通過在集成電路板400上設置直流插座722，外接電源適配器721連接直流插座722。

外接電源適配器721具體為AC220V轉DC24V/3A以上電源適配器。

集成電路板400上還連接有帶射頻配對的無線開關810和帶射頻配對的無線傳感器820。

帶射頻配對的無線開關810，其包括3種不同的類型，一是由wifi芯片加繼電器等開關原件和匹配電路，結合制成元線開關；二是由zigBee芯片加繼電器等開關原件和匹配電路，結合制成無線開關；三是由BLE芯片加繼電器等開關原件和匹配電路，結合制成無線開關；無線開關收到與之配對的USB擴模 塊發來無線數據信息；經過對應芯片的處理后，來進行開關操作。

帶射頻配對的無線傳感器820，其包括3種不同的類型，一是由wifi芯片加不同類型數字或模擬傳感器結合制成無線傳感器；二是由zigbee芯片加不同類型數字或模擬傳感器結合制成無線傳感器；三是由BLE芯片加不同類型數字或模擬傳感器結合制成無線傳感器；傳感器收集到的數字或模擬信號經由相應芯片處理后，定期向與之配對的USB擴展模塊發送無線數據信息。

集成電路板400中的控制程序493，其包括作為Station模式加入其服務器設備建立的wifi網絡，同時可以作為softAP模式作為服務器組件wifi網絡，使之可以連接1-8個下級無線傳感器或無線開關節點設備，Station和softAP模式可以單獨或同時存在，同時向顯示屏200顯示相應內容信息，并控制LED報警燈120狀態；通過內部程序循環，通過控制有線連接或無線連接的設備，實現預置的潤滑系統控制功能；預設了5種潤滑模式：計時模式，計次模式，周期模式，壓力模式和脈沖模式；處理集成電路板400本身的數字膜擬引腳的輸入和輸出狀態信息，控制與之有線連接的傳感器或潤滑設備；處理與集成電路板400wifi無線連接，或USB擴展模塊建立的無線連接的設備的信息搜集和指令，監控?zé)o線連接潤滑設備或傳感器，實現潤滑控制目的；與集成電路板400通過USB串口連接的擴展模塊的交互信息的處理；與集成電路板400通過DB9接口連接的串口設備的交互信息的處理；與集成電路板400通過wifi連接的串口設備的交互信患的處理集成電路板400的軟件支持遠程云端升級。

集成電路板400還連接有移動終端設備app，移動終端設備app包括andrion和iso平臺兩種平臺的同樣功能app，其功能為與集成電路板400通過wifi連接，并通過無線通信對集成電路板400本身參數及潤滑控制參數。

通過采用上述設備，本實用新型實現過程如下：

移動設備(如智能手機)通過wifi與本設備相連，并通過app軟件設置，運行模式，運行時間和待機時間，并設置需要監控的項目，如現場溫度，主管路壓力，低油位檢測，壓力檢測，振動檢測等；

在每一個狀態改變，不同類型故障發生時，(如有)通過wifi向上上級集中控制平臺或云平臺發送報警信息，并接受相應渠道發來的指令來更新相應設置信息；

在每一個狀態改變，不同類型故障發生時，(如有)通過串口擴展模塊，通過移動通信網絡，或其他連接互聯網的渠道，向相關平臺發送報警信號和狀態信息，包括短信，微信等；

正常運行時，根據設定的參數，運行與待機交替運行，控制潤滑泵，電磁閥等設備的開啟和關閉；

正常運行時，根據設定頻率手機有線連接或無線配對的不同傳感器搜集和處理各種設定的監控項目參數。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
