本發明涉及自動穿散件的控制，尤其一種光纜自動穿散件的控制方法及裝置。

背景技術：

1、目前，光纜廣泛應用于互聯網基礎設施、電話網絡、有線電視和企業網絡等領域。它們能夠提供高帶寬、抗干擾性強、傳輸距離遠等優點，在生產光纜過程中，需要在不同的場合穿不同規格的散件或者鋼管，因此工廠車間中，為提高生產光纜的效率，常采用自動穿散件裝置進行穿散件。

2、在現有自動穿散件裝置中，其穿散件控制過程為：將光纜穿過穿刺刀，再穿到散件中，后光纜會依次經過：刀盒、拉力輪a、夾具一、拉力輪b、第一牽引輪、第二牽引輪、夾具二、第一張力計；穿力輪c、第二張力計、穿力輪d，再穿過光纜盤上纜，最后通過自動張力氣囊裝置，將光纜張拉至施工要求。當光纜從散件出來，穿過第一根拉力輪a和拉力輪b，在第一牽引輪前和第二牽引輪中間有夾具一，夾具一將光纜夾緊，使得光纜從第一根拉力輪a和拉力輪b到第一牽引輪，形成一個倒鉤形狀，然后第一牽引輪旋轉，將光纜向前拉伸，進行穿散件。

3、然而，在現有的穿散件控制過程中，散件堆成一盤，順序是隨機的，光纜在從當前散件中穿過后，不能自動獲取下一個目標散件，需要人工匹配，此時生產線處于停產狀態，從而導致光纜自動穿散件時生產效率不高。

技術實現思路

1、本發明提供了一種光纜自動穿散件的控制方法及裝置，以解決光纜自動穿散件時生產效率不高問題。

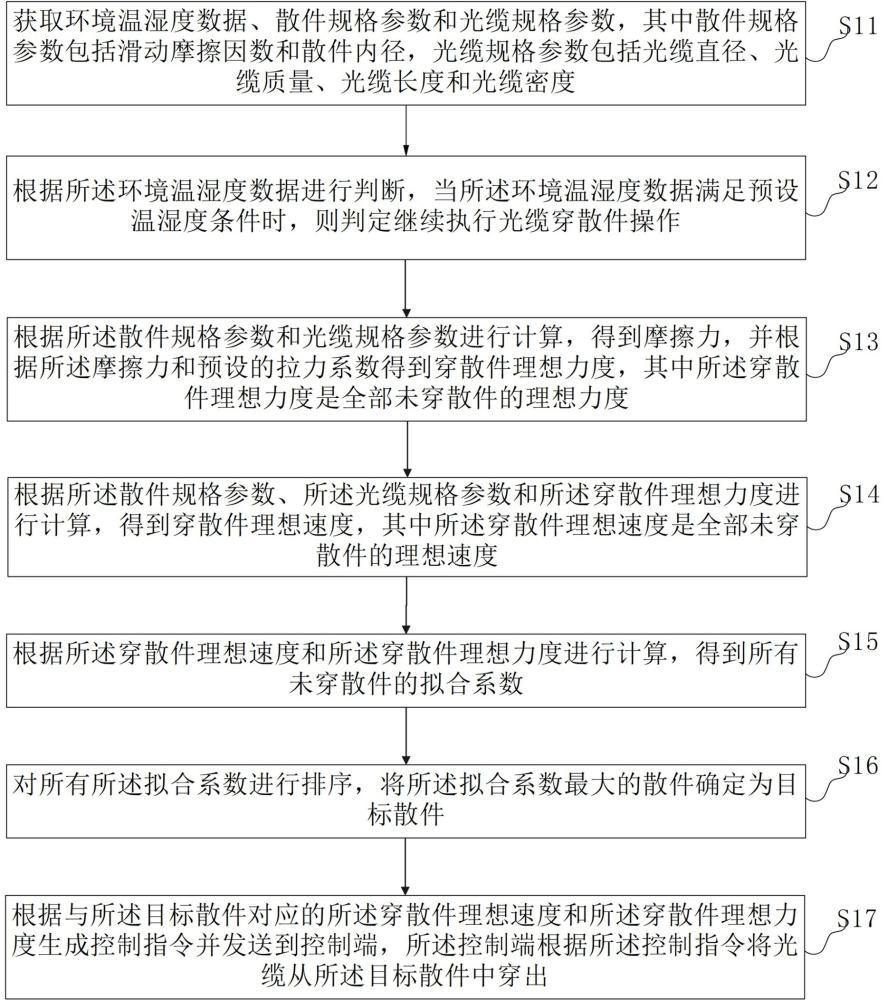

2、第一方面，為了解決上述技術問題，本發明提供了一種光纜自動穿散件的控制方法，包括：

3、獲取環境溫濕度數據、散件規格參數和光纜規格參數，其中散件規格參數包括滑動摩擦因數和散件內徑，光纜規格參數包括光纜直徑、光纜質量、光纜長度和光纜密度；

4、根據所述環境溫濕度數據進行判斷，當所述環境溫濕度數據滿足預設溫濕度條件時，則判定繼續執行光纜穿散件操作；

5、根據所述散件規格參數和光纜規格參數進行計算，得到摩擦力，并根據所述摩擦力和預設的拉力系數得到穿散件理想力度，其中所述穿散件理想力度是全部未穿散件的理想力度；

6、根據所述散件規格參數、所述光纜規格參數和所述穿散件理想力度進行計算，得到穿散件理想速度，其中所述穿散件理想速度是全部未穿散件的理想速度；

7、根據所述穿散件理想速度和所述穿散件理想力度進行計算，得到所有未穿散件的擬合系數；

8、對所有所述擬合系數進行排序，將所述擬合系數最大的散件確定為目標散件；

9、根據與所述目標散件對應的所述穿散件理想速度和所述穿散件理想力度生成控制指令并發送到控制端，所述控制端根據所述控制指令將光纜從所述目標散件中穿出。

10、在一種可選的實施方式中，所述根據所述環境溫濕度數據進行判斷，包括：

11、當溫度數據滿足預設的光纜溫度臨界范圍和散件溫度臨界范圍，并且濕度數據滿足預設的光纜濕度臨界范圍和散件濕度臨界范圍時，則判定繼續執行光纜穿散件操作；

12、當溫度數據不滿足預設的光纜溫度臨界范圍或散件溫度臨界范圍時，或者濕度數據不滿足預設的光纜濕度臨界范圍或散件濕度臨界范圍時，則判定執行更換操作環境的操作。

13、在一種可選的實施方式中，所述根據所述散件規格參數和光纜規格參數進行計算，得到摩擦力，并根據所述摩擦力和預設的拉力系數得到穿散件理想力度，包括：

14、通過以下公式計算摩擦力：

15、

16、其中，為摩擦力，為參考溫度和參考濕度下的滑動摩擦因數，為滑動摩擦因數隨溫度變化的系數，為滑動摩擦因數隨濕度變化的系數，為參考溫度，為參考濕度，t為環境溫度，h為環境濕度，為光纜質量，g為重力加速度；

17、通過以下公式計算穿散件理想力度：

18、

19、其中，為穿散件理想力度，k為拉力函數。

20、在一種可選的實施方式中，所述根據所述散件規格參數、所述光纜規格參數和所述穿散件理想力度進行計算，得到穿散件理想速度，包括：

21、通過以下公式計算穿散件理想速度：

22、

23、其中，為穿散件理想力度，為穿散件理想速度，為參考溫度和參考濕度下的滑動摩擦因數，為光纜密度，為光纜長度，為重力加速度。

24、在一種可選的實施方式中，在所述根據所述穿散件理想速度和所述穿散件理想力度進行計算，得到所有未穿散件的擬合系數，包括：

25、通過以下公式計算擬合系數：

26、

27、其中，為第i個散件的擬合系數，為參考溫度和參考濕度下的滑動摩擦因數，為光纜密度，為光纜長度，為重力加速度。

28、在一種可選的實施方式中，所述對所有所述擬合系數進行排序，將所述擬合系數最大的散件確定為目標散件，包括：

29、收集所有所述擬合系數，并對所述擬合系數進行降序排序；

30、通過以下公式確定目標散件：

31、

32、其中，t為目標散件，為最大值選擇函數，為擬合系數。

33、在一種可選的實施方式中，所述控制端根據所述控制指令將光纜從目標散件中穿出之后，所述方法還包括：

34、根據所述擬合系數，找到下個目標散件；

35、將所述下個目標散件傳送至控制端；

36、所述控制端根據所述下個目標散件的穿散件理想力度與穿散件理想速度控制指令調整設備；

37、執行光纜穿散件的操作，返回所述根據所述擬合系數，找到下個目標散件的步驟以實現重復執行光纜穿散件的操作，直到穿散件任務完成。

38、第二方面，本發明提供了一種光纜自動穿散件的控制裝置，包括：

39、數據獲取模塊，用于獲取環境溫濕度數據、散件規格參數和光纜規格參數，其中散件規格參數包括滑動摩擦因數和散件內徑，光纜規格參數包括光纜直徑、光纜質量、光纜長度和光纜密度；

40、環境判斷模塊，用于根據所述環境溫濕度數據進行判斷，當所述環境溫濕度數據滿足預設溫濕度條件時，則判定繼續執行光纜穿散件操作；

41、力度獲取模塊，用于根據所述散件規格參數和光纜規格參數進行計算，得到摩擦力，并根據所述摩擦力和預設的拉力系數得到穿散件理想力度，其中所述穿散件理想力度是全部未穿散件的理想力度；

42、速度獲取模塊，用于根據所述散件規格參數、所述光纜規格參數和所述穿散件理想力度進行計算，得到穿散件理想速度，其中所述穿散件理想速度是全部未穿散件的理想速度；

43、擬合匹配模塊，用于根據所述穿散件理想速度和所述穿散件理想力度進行計算，得到所有未穿散件的擬合系數；

44、排序模塊，用于對所有所述擬合系數進行排序，將所述擬合系數最大的散件確定為目標散件；

45、穿散件執行模塊，用于根據與所述目標散件對應的所述穿散件理想速度和所述穿散件理想力度生成控制指令并發送到控制端，所述控制端根據所述控制指令將光纜從所述目標散件中穿出。

46、第三方面，本發明還提供了一種電子設備，包括處理器、存儲器以及存儲在所述存儲器中且被配置為由所述處理器執行的計算機程序，所述處理器執行所述計算機程序時實現上述中任意一項所述的光纜自動穿散件的控制方法。

47、第四方面，本發明還提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質包括存儲的計算機程序，其中，在所述計算機程序運行時控制所述計算機可讀存儲介質所在設備執行上述中任意一項所述的光纜自動穿散件的控制方法。

48、相比于現有技術，本發明具有如下有益效果：

49、本發明公開了一種光纜自動穿散件的控制方法，包括：獲取環境溫濕度數據、散件規格參數和光纜規格參數，其中散件規格參數包括滑動摩擦因數和散件內徑，光纜規格參數包括光纜直徑、光纜質量、光纜長度和光纜密度；根據所述環境溫濕度數據進行判斷，當所述環境溫濕度數據滿足預設溫濕度條件時，則判定繼續執行光纜穿散件操作；根據所述散件規格參數和光纜規格參數進行計算，得到摩擦力，并根據所述摩擦力和預設的拉力系數得到穿散件理想力度，其中所述穿散件理想力度是全部未穿散件的理想力度；根據所述散件規格參數、所述光纜規格參數和所述穿散件理想力度進行計算，得到穿散件理想速度，其中所述穿散件理想速度是全部未穿散件的理想速度；根據所述穿散件理想速度和所述穿散件理想力度進行計算，得到所有未穿散件的擬合系數；對所有所述擬合系數進行排序，將所述擬合系數最大的散件確定為目標散件；根據與所述目標散件對應的所述穿散件理想速度和所述穿散件理想力度生成控制指令并發送到控制端，所述控制端根據所述控制指令將光纜從所述目標散件中穿出。

50、相對于現有技術在執行完穿散件操作后，重新判斷操作環境，生產線停止，工人從散件盤里尋找合適的散件進行操作來說，本發明在光纜穿散件過程前，自動判斷操作環境溫濕度情況，并且將所有待穿散件的穿散件理想力度和穿散件理想速度通過算法擬合，降序排列，在穿散件過程中只需要將待穿散件按照擬合系數降序放置在待穿區，在執行完穿散件操作后，將下一目標散件放入穿散件裝置，減少了大量尋找合適散件時間，因此本發明能夠在光纜穿散件過程中提升穿散件效率，能夠應用于操作環境多變，散件規格參數不一的光纜穿散件工藝。
