本發明涉及VR一體機領域，具體為一種折疊式便攜可拆裝VR一體機。

背景技術：

VR技術既是虛擬現實技術，是一種可以創建和體驗虛擬世界的計算機仿真系統，它利用計算機生成一種模擬環境，是一種多源信息融合的交互式的三維動態視景和實體行為的系統仿真技術，如今VR技術發展迅速，VR一體機更是成為時下流行的視頻游戲設備，目前使用的VR一體機結構單一，外形固定，在便攜性上不是非常靈活，出門旅行時，有時會難以在背包中騰出一塊匹配的空間留給VR一體機。

技術實現要素：

本發明的目的在于提供一種折疊式便攜可拆裝VR一體機，以解決上述背景技術中提出的問題。

為實現上述目的，本發明提供如下技術方案：一種折疊式便攜可拆裝VR一體機，包括鏡片架和主機，所述鏡片架和所述主機鉸接，所述鏡片架內設置有一組VR鏡片，所述VR鏡片與設置在所述鏡片架上部的鏡片調節裝置配合，所述鏡片架兩側均設置有一組錐頭彈鈕，所述鏡片架上部和下部均與佩戴架配合，所述佩戴架與側部定位架連接，所述側部定位架上滑動設置有插腳，所述插腳一端設置有拉頭，所述側部定位架還與松緊帶連接，鏡片架前部貼設有海綿墊，所述鏡片架在設置有所述海綿墊的另一面上設置有拉臂，所述主機上部設置有按鈕，所述主機一側開設有連接腔，所述拉臂與所述連接腔內設置的卡耳配合，所述按鈕與所述拉臂的端部相抵，所述鏡片架還與保護架適配。

優選的，所述鏡片架和所述主機通過銷軸鉸接，所述鏡片架下部開設有容納槽，所述主機下部設置有操作鍵盤，所述容納槽與所述操作鍵盤適配，所述容納槽的邊角部位均設置有圓角。

優選的，所述鏡片架的上部和下部均開設有滑槽，所述佩戴架上設置有滑軌，所述滑軌與所述滑槽滑動配合。

優選的，所述佩戴架通過弧形架與所述側部定位架連接，所述側部定位架上設置有連接頭，所述連接頭與所述松緊帶一端連接，鏡片架上部的佩戴架也設置有連接頭。

優選的，所述鏡片架的兩側位置均開設有插腳槽，所述插腳槽與所述插腳適配，所述插腳槽和所述插腳的邊角部位均設置與圓角。

優選的，所述鏡片架的一側以及所述主機的一側均設置有密封墊，密封墊可采用橡膠材質和海綿材質制成，所述拉臂采用韌性塑料制成，具有發生彈性形變的能力。

優選的，所述保護架內部兩側位置均設置有錐形條，所述錐形條與所述錐頭彈鈕適配，所述錐頭彈鈕可通過彈簧與所述鏡片架配合，滿足可以在按壓條件下收回到所述鏡片架內部的要求即可。

與現有技術相比，本發明的有益效果是：該折疊式便攜可拆裝VR一體機使用時，將鏡片架和主機對合，這時拉臂插入到連接腔內，拉臂端部的突起部位掛到卡耳不具備坡面的一側，此時拉臂被卡住，鏡片架和主機完成連接，使用者將海綿墊對準面部，通過松緊帶將整個裝置帶在頭上使用，鏡片調節裝置和VR鏡片均采用與現有一體機同樣的結構即可，佩戴架可在鏡片架上滑動，側部定位架上的插腳可插入到鏡片架上的插腳槽中，插腳插入到插腳槽內之后，側部定位架被固定，此時佩戴架不能在滑槽中移動，定位可靠，需要將佩戴架拆下時，只需通過拉頭將插腳從插腳槽中拔出，則側部定位架不再與鏡片架連接，這時使用者可推動佩戴架使得佩戴架在鏡片架的滑槽中滑動，就可以將佩戴架從鏡片架上滑出，拆下佩戴架，將佩戴架收納在其他收納裝置中，拆下佩戴架后，可將保護架與鏡片架配合，將保護架對準鏡片架后稍稍用力推入，則錐形條將錐頭彈鈕壓回，錐形條越過錐頭彈鈕后，錐頭彈鈕再次彈出，這時保護架就會在錐頭彈鈕和錐形條的限位作用下與鏡片架配合，需要將保護架拆下時，則稍稍用力將保護架向外拉，則錐形條將錐頭彈鈕壓回，錐形條越過錐頭彈鈕后即可將保護架拆下，簡單方便，鏡片架和主機上均設置有密封墊，密封墊的使用使得鏡片架和主機能夠嚴密配合，不會漏光，不影響觀影體驗，當需要將鏡片架翻開時，則使用者按下按鈕，按鈕下降將拉臂端部的突起部分壓下，使得拉臂不受到卡耳的阻擋作用，這時使用者將鏡片架外翻，則可將鏡片架翻開，鏡片架可翻轉180度與主機成一條直線，容納槽可容納主機下部的操作鍵盤，防止操作鍵盤被壓壞，同時可以保護操作鍵盤，避免操作鍵盤因磕碰而損壞，攜帶時如收納一體機的空間狹長，可采用此種結構，若收納空間寬闊，則可根據使用者心情決定采用任意一種結構進行收納；本裝置可以拆裝和改變形狀，在旅行中攜帶時，可以根據需求進行變形來與行李箱中合適的空間匹配，增加了攜帶的靈活性。

附圖說明

圖1為本發明結構示意圖。

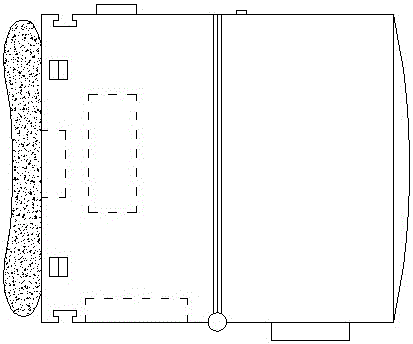

圖2為圖1拆下佩戴架后的結構示意圖。

圖3為圖2裝配上保護架后的結構示意圖。

圖4為本發明鏡片架部分的結構示意圖。

圖5為本發明將鏡片架翻轉后的結構示意圖。

圖6為本發明保護架的結構示意圖。

圖7為圖1中圈出部分的局部放大示意圖。

圖8為本發明錐頭彈鈕與所述錐形條配合的示意圖。

圖中：1、鏡片架，2、主機，3、VR鏡片，4、鏡片調節裝置，5、錐頭彈鈕，6、佩戴架，7、側部定位架，8、插腳，9、拉頭，10、松緊帶，11、海綿墊，12、拉臂，13、按鈕，14、連接腔，15、卡耳，16、保護架，17、銷軸，18、容納槽，19、滑槽，20、滑軌，21、弧形架，22、連接頭，23、插腳槽，24、密封墊，25、操作鍵盤，26、錐形條。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-8，本發明提供一種技術方案：一種折疊式便攜可拆裝VR一體機，包括鏡片架1和主機2，所述鏡片架1和所述主機2鉸接，所述鏡片架1內設置有一組VR鏡片3，所述VR鏡片3與設置在所述鏡片架1上部的鏡片調節裝置4配合，所述鏡片架1兩側均設置有一組錐頭彈鈕5，所述鏡片架1上部和下部均與佩戴架6配合，所述佩戴架6與側部定位架7連接，所述側部定位架7上滑動設置有插腳8，所述插腳8一端設置有拉頭9，所述側部定位架7還與松緊帶10連接，所述鏡片架1前部貼設有海綿墊11，所述鏡片架1在設置有所述海綿墊11的另一面上設置有拉臂12，所述主機2上部設置有按鈕13，所述主機2一側開設有連接腔14，所述拉臂12與所述連接腔14內設置的卡耳15配合，所述按鈕13與所述拉臂12的端部相抵，所述鏡片架1還與保護架16適配，所述鏡片架1和所述主機2通過銷軸17鉸接，所述鏡片架1下部開設有容納槽18，所述主機1下部設置有操作鍵盤25，所述容納槽18與所述操作鍵盤25適配，所述鏡片架1的上部和下部均開設有滑槽19，所述佩戴架6上設置有滑軌20，所述滑軌20與所述滑槽19滑動配合，所述佩戴架6通過弧形架21與所述側部定位架7連接，所述側部定位架7上設置有連接頭22，所述連接頭22與所述松緊帶10一端連接，所述鏡片架1的兩側位置均開設有插腳槽23，所述插腳槽23與所述插腳8適配，所述鏡片架1的一側以及所述主機2的一側均設置有密封墊24，所述保護架16內部兩側位置均設置有錐形條26，所述錐形條26與所述錐頭彈鈕5適配。

工作原理：在使用該折疊式便攜可拆裝VR一體機時，將鏡片架1和主機2對合，這時拉臂12插入到連接腔14內，拉臂12端部的突起部位掛到卡耳15不具備坡面的一側，此時拉臂12被卡住，鏡片架1和主機2完成連接，使用者將海綿墊11對準面部，通過松緊帶10將整個裝置帶在頭上使用，鏡片調節裝置4和VR鏡片3均采用與現有一體機同樣的結構即可，佩戴架6可在鏡片架1上滑動，側部定位架7上的插腳8可插入到鏡片架1上的插腳槽23中，插腳8插入到插腳槽23內之后，側部定位架7被固定，此時佩戴架6不能在滑槽19中移動，定位可靠，需要將佩戴架6拆下時，只需通過拉頭9將插腳8從插腳槽23中拔出，則側部定位架7不再與鏡片架1連接，這時使用者可推動佩戴架6使得佩戴架6在鏡片架1的滑槽19中滑動，就可以將佩戴架6從鏡片架1上滑出，拆下佩戴架6，將佩戴架6收納在其他收納裝置中，拆下佩戴架6后，可將保護架16與鏡片架1配合，將保護架16對準鏡片架1后稍稍用力推入，則錐形條26將錐頭彈鈕5壓回，錐形條26越過錐頭彈鈕5后，錐頭彈鈕5再次彈出，這時保護架16就會在錐頭彈鈕5和錐形條26的限位作用下與鏡片架1配合，需要將保護架16拆下時，則稍稍用力將保護架16向外拉，則錐形條26將錐頭彈鈕5壓回，錐形條26越過錐頭彈鈕5后即可將保護架16拆下，簡單方便，鏡片架1和主機2上均設置有密封墊24，密封墊24的使用使得鏡片架1和主機2能夠嚴密配合，不會漏光，不影響觀影體驗，當需要將鏡片架1翻開時，則使用者按下按鈕13，按鈕13下降將拉臂12端部的突起部分壓下，使得拉臂12不受到卡耳15的阻擋作用，這時使用者將鏡片架1外翻，則可將鏡片架1翻開，鏡片架1可翻轉180度與主機2成一條直線，容納槽18可容納主機2下部的操作鍵盤25，防止操作鍵盤25被壓壞，同時可以保護操作鍵盤25，避免操作鍵盤25因磕碰而損壞，攜帶時如收納一體機的空間狹長，可采用此種結構，若收納空間寬闊，則可根據使用者心情決定采用任意一種結構進行收納。

盡管已經示出和描述了本發明的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本發明的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本發明的范圍由所附權利要求及其等同物限定。
