本發明涉及一種優化方法及系統，尤其涉及一種基于流形學習的輸電線路檢修計劃優化方法及系統

背景技術：

隨著我國電網建設的步伐加快，傳統的故障檢修與定期運維方式逐漸出現了運維資源相對不足、運維管理粗放、盲目檢修等缺陷。在此背景下產生了基于狀態評價與風險評估的輸電線路運維方法，該方法將運維策略分為日常運維、特別運維以及基于狀態量問題的運維策略，相較于傳統方法，該運維方式更具有科學性、合理性以及針對性。編制輸電線路運維計劃時，存在編排粗放，性能指標不夠優良等問題。因此，亟需建立合適的輸電線路運維計劃優化模型并研究實用性強的求解方法對原始運維計劃進行優化，確保運維計劃滿足當前電力企業運行與管理要求。

輸電線路運維計劃優化算法一般包括遺傳算法，機會約束2層規劃法，Benders分解法，多目標粒子群算法，多目標擬態物理學算法等。其中Benders分解法，機會約束2層規劃法為單目標模型，需要主觀確定安全性及可靠性因素在電力系統中的重要性才能將其計入目標函數。遺傳算法，多目標粒子群法多采用罰函數法處理約束，未提出合適的懲罰因子選取方法，存在一定主觀性，且算法容易過早收斂于局部最優，從而出現無法找到運維計劃最優解的情況。多目標擬態物理學由于在降低決策變量維度有限，無法實現算法的快速收斂。針對當今多目標，復雜約束，高維決策變量的輸電線路運維問題，需找到一種方法實現數學模型的降維并快速精確求解。

技術實現要素：

針對上述技術中存在的問題，本發明提出一種基于流形學習算法的輸電線路運維優化方法及系統。其可以輸電線路運維優化模型的高效降維，快速收斂，并有效處理約束。實現輸電線路運維計劃的科學、合理的安排，實現人力、物力資源的合理布置，實現運維策略的自動調整，從而最大化運維工作的經濟性，安全性，可靠性。

為了達到上述目的，本發明公開了一種基于流形學習的輸電線路檢修計劃優化方法，其特征在于，

步驟1，提取輸電線路各狀態量信息，對輸電線路進行狀態評價與風險評估，建立輸電線路狀態評價模型，具體是由模糊證據推理算法得到，其中根據故障樹法進行狀態量選取，層次分析法獲得狀態量權重，云模型法獲得的狀態量裂化度；輸電線路風險評估模型由模糊C-均值分類法得到，具體是根據輸電線路污閃、覆冰、雷擊發生的故障率以及輸電線路固定資產價值信息，采用概率和嚴重度乘積計算各線路污閃、覆冰、雷擊對輸電線路的風險值。然后，根據輸電線路污閃、覆冰損害、雷擊損害故障發生的風險值，采用模糊C-均值分類法將線路對應不同故障分為重度風險、中度風險、低度風險。

步驟2，由輸電線路狀態評價結果及風險評估模型，結合當?shù)剡\(yùn)維策略庫，制定運維策略，具體是將輸電線路狀態評價結果和風險評估模型，劃分輸電線路風險等級；根據當?shù)剡\(yùn)維策略庫中風險等級所對應的基準運維策略，制定日常巡維策略表，包括專業巡維(特巡)策略、停電維護策略、風險變化動態巡維策略、氣象突變動態巡維策略、保供電策略及迎峰度夏動態巡維策略；

步驟3，確定優化目標，構建輸電線路運維多目標優化模型，具體是根據當前電網安全運行要求，輸電線路的運維計劃的目標函數定為經濟性、可靠性、安全性指標；約束條件包括運維資源的約束，運維項目間的協調，潮流約束，

定義決策變量：x_kt代表k線路第t時段的運維狀態x_kt＝1表示運維，x_kt＝0表示未運維；它直接影響運維工作量，決定運維計劃的制定；

定義模型的目標函數

式中：C_kt代表線路k第t時段的運維費用，根據線路以及運維時段不同取值不同；δ_k為該輸電線路在全壽命周期下的價值；L_kt為k線路在t時段的已運行時間，C_K為k線路的設計運行壽命；T_k為k線路的成本，包括安裝成本，設計成本，材料成本，運輸成本；

量化輸電線路運維工作的安全性指標，運維工作安全性評價取事故損失值進行計算，包括人為因素事故損失值、環境因素事故損失值及物的因素事故損失值；

式中：M，E，H分別表示運維工作人為、環境、物的因素導致?lián)p失值；分別表示線路k第t時段運維人為、環境、物的因素?fù)p失概率；分別表示線路k第t時段未運維的三者損失概率；

采用期望缺供電量EENS評價輸電線路運維可靠性；

式中，S_t為N維向量，指第t個運維時段中輸電線路失效狀態集合；L_x為系統故障狀態x的切負荷量；P_k為元件k的停運概率；T_t為檢修時段持續時間；

模型的約束條件包括：

約束條件一，運維時間的約束

約束條件二，同時運維的約束

約束條件三，互斥運維的約束

0≤x_it+x_jt≤1 (7)

約束條件四，順序運維的約束

t_j＝t_i+T_i (8)

約束條件五，不可變更的運維約束

約束條件六，人力資源約束條件

約束條件七，物力資源約束

約束條件八，特殊天氣約束

約束條件九，各時段的運維工作量分配最合理約束

式中：e_k、l_k分別代表線路k運維的最早起始時段和最晚起始時段；t_i，t_j為線路i，j的運維開始時間；T_i表示線路i運維所需時間；h_kt為t時段運維線路k需要投入的人力資源；H_t為t時段線路運維可投入人力的最大值；r_kt為t時段運維線路k需要投入的物力資源的數量；R_t為t時段線路運維可投入運維資源的最大量；t_e為特殊時間段；m_k為線路k運維需要的工作量；M為整個運維階段要完成的總工作量；α_t為比例系數，表示第t時段可以負擔的工作量占總工作量的比例；

約束條件十，傳輸路徑約束

約束條件十一，功率平衡約束

某些運維項目可能使線路的傳輸功率增大甚至超出限值，因此需要進行線路的潮流校驗；

A(PG+PC-PD)＝T (16)

約束條件十二，風險水平相關約束，

某一時期，風險水平超標的線路不能超過限值，超過風險限值的線路必須即時運維消除風險；

其中，x_kt為線路k運維狀態；r為傳輸路徑上的線路總數；b_r表示能夠同時實施檢修的最大線路數；NG為運維的輸電線路網絡發電機節點集；NC為負荷節點集；PG，PC，PD分別為發電機注入有功功率、切負荷量、負荷向量；δ為運維的輸電線路網絡中風險值超標限值，根據線路重要度不同取值不同，K為線路總條數；

步驟4，采用多目標流形學習方法對數學模型中的決策變量進行降維求解，得到優化的輸電線路運維策略，具體是采用流形學習中的局部線性嵌入算法(LLE)，計算出每個樣本點的k個近鄰點；把相對于所求樣本點距離最近的k個樣本點規定為所求樣本點的近鄰點；k是一個預先給定值；本發明中輸電線路決策變量的高維空間中的數據是非線性分布的，采用了Dijkstra距離；Dijkstra距離是一種測地距離，它能夠保持樣本點之間的曲面特性；

計算出樣本點的局部重建權值矩陣；這里定義一個誤差函數，如下所示

其中x_ij(j＝1,2,···k)為x_i的k個近鄰點，w_ij是x_i與x_ij的權重值，且要滿足條件：這里求取W矩陣，需要構造一個局部協方差矩陣Qⁱ；

將上式與相結合，并采用拉格朗日乘子法，即可求出局部最優化重建權值矩陣：

在實際運算中，Qⁱ可能是一個奇異矩陣，此時必須正則化Qⁱ，如下所示：

Qⁱ＝Qⁱ+rI (20)

其中r是正則化參數，I是一個k×k的單位矩陣；

將所有的樣本點映射到低維空間中；映射條件滿足如下所示：

其中，ε(Y)為損失函數值，y_i是x_i的輸出向量，y_ij(j＝1,2,···k)是y_i的k個近鄰點，且要滿足兩個條件，即：

其中I是m×m矩陣，這里的可以存儲在N×N稀疏矩陣W中，當x_j是x_i的近鄰點時，

若W_i,j＝0；則損失函數可重寫為：

其中M是一個N×N的對稱矩陣,其表達式為:

M＝(I-W)^T(I-W) (25)

要使損失函數值達到最小,則取Y為M的最小m個非零特征值所對應的特征向量；在處理過程中，將M的特征值從小到大排列，第一個特征值幾乎接近于零，那么舍去第一個特征值；通常取第2～m-1間的特征值所對應的特征向量作為輸出結果，即降維后的輸電線路運維決策變量；再結合自適應函數法對決策變量的約束條件進行處理，最后得到經濟性、安全性、可靠性最大化的同時，分別最優的多個備選方案。

一種基于流形學習的輸電線路檢修計劃優化系統，其特征在于，包括：

數據采集單元，收集輸電線路狀態評價所需的狀態量，當?shù)剌旊娋€路運維策略庫，以及優化數學模型所需參數；

數據處理單元，根據數據采集單元收集的狀態量進行狀態評價與風險評估；

策略制定模塊，根據數據處理單元所得的結果，對應當?shù)剌旊娋€路運維策略庫，制定初步運維策略；

策略優化模塊，將數據采集單元中的相關參數輸入優化數學模型，對策略制定模塊制定的初步運維策略進行優化；

策略評價模塊，對初步運維策略及優化模塊得到的多個優化策略分別列出其經濟性、可靠性、安全性指標。由人工根據需要進行選擇。

本發明的基于流形學習的輸電線路運維優化方法及系統有如下有益效果：對于最新運維輸電線路運維工作計劃安排了進行科學合理的編排提高了運維工作的經濟性及科學性；其次，本優化方法所采用的系統實現了輸電線路運維生成及優化過程的自動化進行，且其安裝和操作簡單易行，方便運維人員掌握；最后本判別方法綜合考慮了輸電線路狀態評價與風險評估結果，實現了輸電線路運維工作的高質量和高效率。

附圖說明

圖1是本發明的基于流形學習的輸電線路運維優化方法的流程圖。

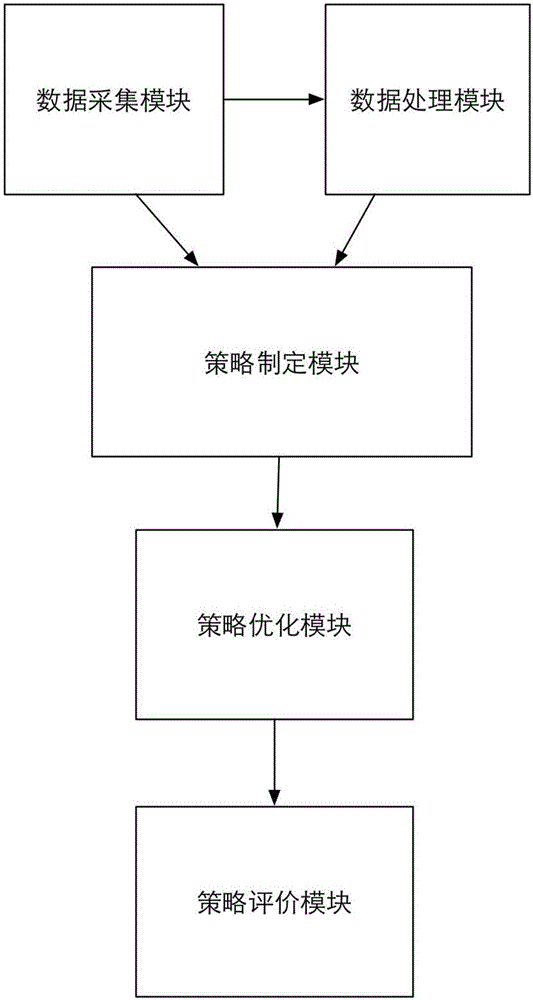

圖2是本發明的基于流形學習的輸電線路運維系統的流程圖。

具體實施方式

本發明實施例主要提供了一種基于流形學習的輸電線路運維方法優化方法及系統，為使本發明的目的、技術方案及效果更加清楚、明確，以下參照附圖并舉實例對本發明做進一步說明。

如圖1所示，該實施例的基于流形學習的輸電線路運維優化方法，它包括以下步驟：

S101:提取輸電線路各狀態量信息，對輸電線路進行狀態評價與風險評估。

S102:由輸電線路狀態評價結果及風險評估模型，結合當?shù)剡\(yùn)維策略庫，制定運維策略。

S103:確定優化目標，構建輸電線路運維多目標優化模型。

S104:采用多目標流形學習方法對數學模型中的決策變量進行降維求解，得到優化的輸電線路運維策略。

如圖2所示，該實施例還包括基于流形學習的輸電線路運維優化系統，包括：數據采集單元，數據處理單元，策略制定模塊，策略優化模塊，策略評價模塊。

數據采集單元，收集輸電線路狀態評價所需的狀態量，當?shù)剌旊娋€路運維策略庫，以及優化數學模型所需參數。

數據處理單元，根據數據采集單元收集的狀態量進行狀態評價與風險評估。

策略制定模塊，根據數據處理單元所得的結果，對應當?shù)剌旊娋€路運維策略庫，制定初步運維策略。

策略優化模塊，將數據采集單元中的相關參數輸入優化數學模型，對策略制定模塊制定的初步運維策略進行優化。

策略評價模塊，對初步運維策略及優化模塊得到的多個優化策略分別列出其經濟性、可靠性、安全性指標。由人工根據需要進行選擇。

具體詳細實施如下：

以某地區的12條輸電線路為例，各線路狀態等級與風險等級等基本參數見表1。

表1某地區輸電線路基本參數表

步驟S101:提取輸電線路各狀態量信息，對輸電線路進行狀態評價與風險評估。具體如下：

提取輸電線路狀態評價及風險評估所需狀態量信息，由模糊證據推理算法獲得輸電線路狀態評價模型，其中根據故障樹法進行狀態量選取，層次分析法獲得狀態量權重，云模型法獲得的狀態量裂化度。由狀態評價結果得到設備平均故障率，結合人身安全、環境損失，電網安全，通過聚類權重向量獲得輸電線路風險評估模型。

步驟S102：由輸電線路狀態評價結果及風險評估模型，結合當?shù)剡\(yùn)維策略庫，制定運維策略。具體如下：

將輸電線路狀態評價結果和風險評估模型，劃分輸電線路風險等級。根據當?shù)剡\(yùn)維策略庫中風險等級所對應的基準運維策略，制定日常巡維策略表，包括專業巡維(特巡)策略、停電維護策略、風險變化動態巡維策略、氣象突變動態巡維策略、保供電策略及迎峰度夏動態巡維策略。

對輸電線路狀態評價的結果進行故障診斷，按條目得出相應的基于狀態量問題的輸電線路運維策略，如表2.

表2輸電線路運維原始計劃表

綜合上述基準運維策略及基于狀態量問題的策略，按照運維計劃安排表生成原始運維策略表單。該原始運維策略表單只通過粗略的安排，未經過優化，工作量分配不均，無法實現運維工作的合理安排，以及未實現經濟性、可靠性、安全性最優。

步驟S103:確定優化目標，構建輸電線路運維多目標優化模型。具體如下：

輸電線路運維計劃是一個多目標、多約束、高維度的優化問題。根據當前電網安全運行要求，輸電線路的運維計劃的目標函數定為經濟性、可靠性、安全性指標。約束條件包括運維資源的約束，運維項目間的協調，潮流約束等。

優化目標：先使經濟性、可靠性、安全性三項指標盡可能提升，然后根據電網實際需要，選取偏向某一指標最優的方案。

決策變量：x_kt代表k線路第t時段的運維狀態x_kt＝1表示運維，x_kt＝0表示未運維。它直接影響運維工作量，決定運維計劃的制定。

1)模型的目標函數

式中：C_kt代表線路k第t時段的運維費用，根據線路以及運維時段不同取值不同。δ_k為該輸電線路在全壽命周期下的價值。L_kt為k線路在t時段的已運行時間，C_K為k線路的設計運行壽命。T_k為k線路的成本，包括安裝成本，設計成本，材料成本，運輸成本。

本發明量化輸電線路運維工作的安全性指標，運維工作安全性評價取事故損失值進行計算，包括人為因素事故損失值、環境因素事故損失值及物的因素事故損失值。

式中：M，E，H分別表示運維工作人為、環境、物的因素導致?lián)p失值；分別表示線路k第t時段運維人為、環境、物的因素?fù)p失概率；分別表示線路k第t時段未運維的三者損失概率。

本發明采用期望缺供電量EENS評價輸電線路運維可靠性。

式中，S_t為N維向量，指第t個運維時段中輸電線路失效狀態集合；L_x為系統故障狀態x的切負荷量；P_k為元件k的停運概率；T_t為檢修時段持續時間。

2)模型的約束條件

運維時間的約束

同時運維的約束

互斥運維的約束

0≤x_it+x_jt≤1 (7)

順序運維的約束

t_j＝t_i+T_i (8)

不可變更的運維約束

人力資源約束條件

物力資源約束

特殊天氣約束

各時段的運維工作量分配最合理約束

式中：e_k、l_k分別代表線路k運維的最早起始時段和最晚起始時段；t_i，t_j為線路i，j的運維開始時間；T_i表示線路i運維所需時間；h_kt為t時段運維線路k需要投入的人力資源；H_t為t時段線路運維可投入人力的最大值；r_kt為t時段運維線路k需要投入的物力資源的數量；R_t為t時段線路運維可投入運維資源的最大量；t_e為特殊時間段；m_k為線路k運維需要的工作量；M為整個運維階段要完成的總工作量；α_t為比例系數，表示第t時段可以負擔的工作量占總工作量的比例。

傳輸路徑約束

功率平衡約束某些運維項目可能使線路的傳輸功率增大甚至超出限值，因此需要進行線路的潮流校驗。

A(PG+PC-PD)＝T (16)

風險水平相關約束某一時期，風險水平超標的線路不能超過限值，超過風險限值的線路必須即時運維消除風險。

其中，x_kt為線路k運維狀態；r為傳輸路徑上的線路總數；b_r表示能夠同時實施檢修的最大線路數；NG為運維的輸電線路網絡發電機節點集；NC為負荷節點集；PG，PC，PD分別為發電機注入有功功率、切負荷量、負荷向量。δ為運維的輸電線路網絡中風險值超標限值，根據線路重要度不同取值不同，K為線路總條數。

步驟S104:采用多目標流形學習方法對數學模型中的決策變量進行降維求解，得到優化的輸電線路運維策略。

流形學習中的局部線性嵌入算法(LLE)，計算出每個樣本點的k個近鄰點。把相對于所求樣本點距離最近的k個樣本點規定為所求樣本點的近鄰點。k是一個預先給定值。本發明中輸電線路決策變量的高維空間中的數據是非線性分布的，采用了Dijkstra距離。Dijkstra距離是一種測地距離，它能夠保持樣本點之間的曲面特性。

計算出樣本點的局部重建權值矩陣。這里定義一個誤差函數，如下所示

其中x_ij(j＝1,2,···k)為x_i的k個近鄰點，w_ij是x_i與x_ij的權重值，且要滿足條件：這里求取W矩陣，需要構造一個局部協方差矩陣Qⁱ。

將上式與相結合，并采用拉格朗日乘子法，即可求出局部最優化重建權值矩陣：

在實際運算中，Qⁱ可能是一個奇異矩陣，此時必須正則化Qⁱ，如下所示：

Qⁱ＝Qⁱ+rI (20)

其中r是正則化參數，I是一個k×k的單位矩陣。

將所有的樣本點映射到低維空間中。映射條件滿足如下所示：

其中，ε(Y)為損失函數值，y_i是x_i的輸出向量，y_ij(j＝1,2,···k)是y_i的k

個

近鄰點，且要滿足兩個條件，即：

其中I是m×m矩陣，這里的可以存儲在N×N稀疏矩陣W中，當x_j是x_i的近鄰點時，

若W_i,j＝0。則損失函數可重寫為：

其中M是一個N×N的對稱矩陣,其表達式為:

M＝(I-W)^T(I-W)(25)

要使損失函數值達到最小,則取Y為M的最小m個非零特征值所對應的特征向量。在處理過程中，將M的特征值從小到大排列，第一個特征值幾乎接近于零，那么舍去第一個特征值。通常取第2～m-1間的特征值所對應的特征向量作為輸出結果，即降維后的輸電線路運維決策變量。再結合自適應函數法對決策變量的約束條件進行處理，最后得到經濟性、安全性、可靠性最大化的同時，分別最優的多個備選方案。表3為優化方案中的一個。

表3優化后的輸電線路運維計劃表

表4原始計劃與優化后計劃的性能指標對比表

Tab.6 Optimiz ation result of daily maintenance and operation

由表4可見，優化后的計劃的經濟性、安全性、可靠性指標都優于原始計劃，故本專利的方法切實可行。

本文中所描述的具體實施例僅僅是對本發明精神作舉例說明。本發明所屬技術領域的技術人員可以對所描述的具體實施例做各種各樣的修改或補充或采用類似的方式替代，但并不會偏離本發明的精神或者超越所附權利要求書所定義的范圍。
