本實用新型涉及工業設備領域，尤其涉及一種用于智能設備的主機板及具有該主機板的智能設備。

背景技術：

基于Intel/AMD等X86平臺的智能設備所具有的主機板數字顯示接口一般采用VGA、DVI、HDMI、DP等標準接口，此類接口的熱插拔技術是基于熱插拔偵測信號結合顯示器數據通道的方式配合實現。參閱圖1，具體過程為：當一外部顯示裝置60的接口插入接口組件50后，通過接口中的熱插拔偵測信號51電平變化使主機板30內芯片組件40判斷是否存在外部顯示裝置的接入，主機板30的芯片組件40再通過接口組件50中的信息數據通道52來讀取顯示裝置信息，獲得此顯示裝置的最佳分辨率、刷新率等顯示信息，隨后通過圖像數據通道53發送顯示畫面至顯示裝置，完成畫面顯示。當顯示接口拔出后，接口中的熱插拔偵測信號電平變化使得主機板芯片組判斷顯示裝置已拔出，主機芯片組會關閉對應顯示接口的輸出，并且進行顯示模式的切換。

現有技術的操作方式中，當顯示裝置具有有兩個顯示輸出時，若其中之一被主機板偵測到拔出，會將畫面切至另一顯示裝置。即便隨后將拔出的顯示裝置插回，也無法恢復至拔出前正常工作時的顯示畫面，導致需要專業技術人員重新維護設定。另外，若某些設備具有兩到三個的顯示輸出設備，在設定好顯示畫面之后，遇維修問題時，維修完成后機器設備再開機也無法恢復至原有顯示畫面，而需要其他專業技術人員再來進行一次設定，增加維護的時間和難度。

因此，需要一種具有新型線路結構的主機板及具有該主機板的智能設備，在外部顯示裝置熱插拔時，顯示畫面不會發生改變，同時可隨時調用存儲的顯示設定，無需重新設定與調整。

技術實現要素：

為了克服上述技術缺陷，本實用新型的目的在于提供一種用于智能設備的主機板及具有該主機板的智能設備，在外接顯示裝置熱插拔的過程中，各顯示裝置的畫面維持原設定，不會任意切換。

本實用新型公開了一種用于智能設備的主機板，包括設于所述主機板內的芯片組件及接口組件，所述接口組件外接顯示裝置以接收所述顯示裝置發送的圖像信號，所述主機板內還設有信號模擬模塊及信息存儲模塊；所述信號模擬模塊與所述芯片組件電連接，向所述芯片組件發送所述顯示裝置的熱插拔信號，以模擬所述顯示裝置；所述信息存儲模塊與所述芯片組件電連接，記錄一初始信息，并向所述芯片組件發送所述初始信息。

優選地，所述接口組件包括VGA接口，所述VGA接口包括RGB線路；所述信號模擬模塊包括RC電路及三組場效應管單元；每一所述場效應管單元與所述RGB線路之一連接，且三組所述場效應管單元與所述RC電路連接；所述RC電路接地。

優選地，每一所述場效應管單元包括一場效應管及負載電阻；所述場效應管包括漏極D、源極S及柵極G；所述漏極D與所述負載電阻連接，并并聯至所述RGB線路；所述源極S接地；所述柵極G與所述RC電路連接。

優選地，所述接口組件包括數字接口，所述芯片組件包括熱插拔信號線路；所述數字接口與所述熱插拔信號線路間設有一模擬信號線路，以向所述熱插拔信號線路發送信號電平。

優選地，所述信息存儲模塊為信息存儲器。

優選地，所述初始信息包括所述顯示裝置的顯示裝置初始信息。

本實用新型還公開了一種智能設備，具有上述的主機板。

采用了上述技術方案后，與現有技術相比，具有以下有益效果：

1.主機板將持續輸出正確的顯示畫面至對應的顯示裝置，不會造成無法恢復至設定畫面的情況；

2.外接顯示裝置熱插拔過程中，顯示裝置接口接入的狀態得到模擬，顯示裝置不會任意地自動切換。

附圖說明

圖1為現有技術中智能設備的主機板的結構示意圖及與外接顯示裝置的連接關系示意圖；

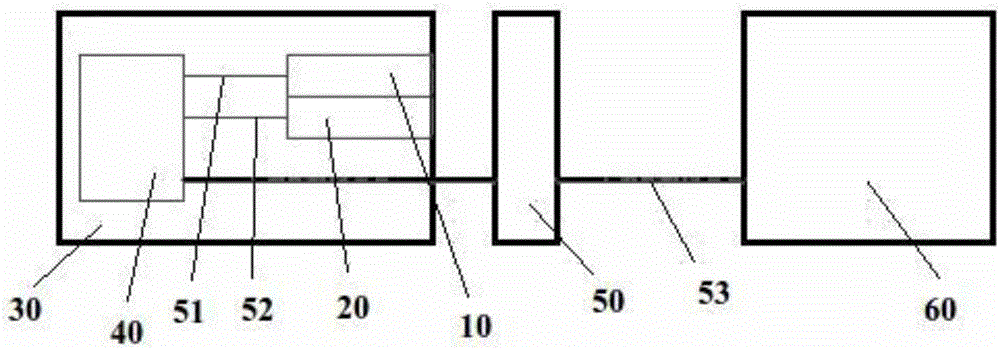

圖2為符合本實用新型一優選實施例中主機板的結構示意圖及與外接顯示裝置的連接關系示意圖；

圖3為符合本實用新型一優選實施例中接口組件為VGA接口時的信號模擬模塊電路結構示意圖；

圖4為符合本實用新型一優選實施例中接口組件為數字接口時的信號模擬模塊電路結構示意圖；

圖5為符合本實用新型一優選實施例中信息存儲模塊的電路結構示意圖。

附圖標記：

10-信號模擬模塊、20-信息存儲器、30-主機板、40-芯片組件、50-接口組件、51-熱插拔偵測信號、52-信息數據通道、53-圖像數據通道、60-顯示裝置。

具體實施方式

以下結合附圖與具體實施例進一步闡述本實用新型的優點。

參閱圖2，本實用新型一優選實施例中，主機板30設置在智能設備內，其上設有芯片組件40及接口組件50，芯片組件40作為決定主機板30幾乎全部功能的部件，發送并接收控制信號，接口組件50與芯片組件40連接，以建立傳送顯示畫面的數據通道。同時，接口組件50可外接一顯示裝置60，同樣與顯示裝置60建立傳送顯示畫面的數據通道，使得芯片組件40通過接口組件50接收顯示裝置60發送的圖像信號。通常如上文所述的，顯示裝置60通過接口組件50與芯片組件40建立顯示圖像數據通道53時，還將發送熱插拔偵測信號51及顯示裝置60信息數據至芯片組件40，以告知芯片組件40外部顯示裝置60的插拔情況及所需的顯示配置。而在本實施例中，主機板30內設有信號模擬模塊10及信息存儲模塊，外接顯示裝置60與接口組件50連接時，接口組件50不再接收熱插拔偵測信號51與顯示裝置60信息數據，而由信號模擬模塊10與信息存儲模塊模擬與提供。具體地：

-信號模擬模塊10與芯片組件40電連接，智能設備上電時，通過芯片組件40供電至信號模擬模塊10，信號模擬模塊10則向芯片組件40發送一熱插拔信號，以模擬外接顯示裝置60的插入狀態，也即，芯片組件40接收熱插拔信號與否獨立于外接顯示裝置60的插拔與否，即便在外接顯示裝置60拔出時，仍然可由信號模擬模塊10模擬顯示裝置60的插入信號并發送至芯片組件40，芯片組件40所接收到的是始終持續的偵測信號，在未檢測到熱插拔信號電平的改變下，芯片組件40不會主動切換顯示模式，以實現維持顯示裝置60插入狀態的目的。

-信息存儲模塊與芯片組件40電連接，其內存儲有一初始信息，初始信息可包括例如：最佳的顯示畫面、顯示畫面的分辨率、顯示畫面的刷新率等，在主機板30上電后，信息存儲模塊由主機板30供電，并將存儲的初始信息發送至芯片組件40，則具有該主機板30的設備顯示的畫面根據初始信息的設定而固定，即便外接的顯示裝置60接入時，僅通過顯示畫面數據通道接收畫面數據，將不會影響主機板30的芯片組件40的顯示部分。

具有上述配置后，在外接顯示裝置60熱插拔的過程中，首先由信號模擬模塊10模擬顯示裝置60始終呈插入的狀態，就熱插拔的操作而言，將不會影響主機板30的顯示及使用；其次由主機板30內置的信息存儲模塊提供顯示裝置初始信息，在主機板30上電時，接口組件50通過讀取此顯示裝置60的初始信息輸出對應的正確畫面并維持持續輸出，與是否接入顯示裝置60、顯示裝置60是否處于熱插拔狀態無關。也就是說，實際在外接顯示裝置60未接入，無法提供顯示裝置60的信息的情況下下，信息存儲模塊代為提供設定的最佳顯示設定信息(可由主機板30讀取信息存儲模塊獲得)，以實現顯示正常地持續輸出。

針對接口組件50的不同配置，信號模擬模塊10的具體線路結構也不同，例如：

①接口組件50包括VGA接口

參閱圖3，VGA接口包括獲取顯示畫面的RGB線路，在該RBG線路上，連接有信號模擬模塊10，信號模擬模塊10包括RC電路及三組場效應管單元，三組場效應管單元中的每一組與RGB線路之一連接，并與RC電路連接，RC電路同時接地。場效應管單元模擬外接顯示裝置60的接入狀態，具體地場效應管單元包括一場效應管及負載電阻，場效應管的漏極D與負載電阻連接，并并聯至RGB線路，源極S接地，柵極G與RC電路連接。在外接顯示裝置60未接入下，主機板30的芯片組件40仍然會接入信號模擬模塊10上的負載電路，由此判斷為顯示裝置60接入，從而實現模擬顯示裝置60的目的。

②接口組件50包括數字接口

參閱圖4，芯片組件40內設有的熱插拔信號線路與數字接口間設有模擬信號線路，向熱插拔信號線路發送信號電平，使得連接至芯片組件40的熱插拔偵測信號51始終偵測到的信號為高電平，芯片組件40判斷顯示裝置60始終接入。

可以理解的是，針對其他類型的接口，信號模擬模塊10可針對性地模擬芯片組件40所判斷顯示裝置60接入的信號，以實現主機板30部分的持續輸出。

參閱圖5，一優選或可選實施例中，信息存儲模塊為信息存儲器20(EDIDEEPROM)，與連接至芯片組件40的顯示裝置60信息通道連接，其內可包含有關顯示裝置60及其性能的參數，例如供應商信息、最大圖像大小、顏色設置、廠商預設置、頻率范圍的限制、顯示裝置60名稱和序列號等。該EDID由128字節字符串構成，燒錄保存在主機板30內部的EEPROM內。

具有上述主機板30后，可直接應用至智能設備內，如銀行自助取款機、智能服務終端、柜員機等。由于信號模擬模塊10和信息存儲模塊可直接設置在主機板30上，智能設備內部結構無需變化即可直接應用。使用時，即便沒有顯示裝置60接入，主機板30部分的顯示畫面保持固定，熱插拔顯示裝置60，其畫面也不會變化，主機板30只需向顯示裝置60發送顯示畫面即可，對主畫面無影響。

應當注意的是，本實用新型的實施例有較佳的實施性，且并非對本實用新型作任何形式的限制，任何熟悉該領域的技術人員可能利用上述揭示的技術內容變更或修飾為等同的有效實施例，但凡未脫離本實用新型技術方案的內容，依據本實用新型的技術實質對以上實施例所作的任何修改或等同變化及修飾，均仍屬于本實用新型技術方案的范圍內。
