本實用新型涉及電子技術領域，更具體地，涉及一種基于觸摸式滑動實現功能調節的觸控系統及電子設備。

背景技術：

目前大多數電子產品的都采用機械式按鍵設計，而由于手機、平板電腦、手表等消費類電子產品按鍵的必需性，這種成型工藝復雜的機械式按鍵設計給產品組裝、模具加工等工作帶來了很大的工作量。

此外，由于機械式按鍵的功能相對較少，隨著電子信息技術的不斷發展，用戶對于電子設備的功能需求越來越多，同時也要求硬件微小集成化，外殼簡單化，組裝簡單化等。

因此，需要對現有技術進行改進以解決上述至少一個問題。

技術實現要素：

本實用新型的一個目的是提供一種觸控系統，以使用戶能夠通過觸摸滑動的方式完成相應功能的調節。

根據本實用新型的一個方面，提供一種觸控系統。該系統包括觸控件、觸控感應裝置、模數轉換單元、數字信號處理單元以及功能調節單元。其中，所述觸控感應裝置上設置有第一壓力傳感器和第二壓力傳感器，所述觸控感應裝置被設置為將用戶在所述觸控件上的滑動變化轉換為模擬電壓信號；所述模數轉換單元被設置為將所述模擬電壓信號轉換為數字信號；所述數字信號處理單元被設置為基于所述數字信號計算滑動的壓力信息和位置信息；所述功能調節單元基于所述滑動的壓力信息和位置信息進行相應地功能調節。

優選地，所述觸控件是觸控感應條，所述觸控感應條和所述觸控裝置分別被設置于電子設備殼體側板的外表面和內表面。

優選地，在所述觸控感應條上設有兩個標識，所述兩個標識分別與所述觸控感應裝置上的所述第一壓力傳感器和所述第二壓力傳感器對應。

優選地，所述觸控感應裝置是電路板，所述第一壓力傳感器和所述第二壓力傳感器分別位于所述電路板的兩端。

優選地，所述壓力傳感器是壓阻式傳感器或者電容式傳感器或者電感式傳感器。

優選地，所述功能調節單元包括音量調節、焦距調節、翻頁、滾輪功能中的一項。

優選地，所述觸控感應裝置還包括兩個緩沖件，分別設置于所述第一壓力傳感器和所述第二壓力傳感器上。

優選地，所述緩沖件由硅橡膠制成。

優選地，所述系統還包括設置于電子設備殼體內的主板，所述模數轉換單元、所述數字信號處理單元以及所述功能調節單元位于所述主板上。

根據本實用新型的第二方面，提供了一種電子設備，該電子設備包括根據本實用新型的觸控系統。

本實用新型的一個技術效果在于，提供觸摸滑動式的按鍵設計，以通過觸控的方式實現音量調整、翻頁等功能。

通過以下參照附圖對本實用新型的示例性實施例的詳細描述，本實用新型的其它特征及其優點將會變得清楚。

附圖說明

構成說明書的一部分的附圖描述了本實用新型的實施例，并且連同說明書一起用于解釋本實用新型的原理。

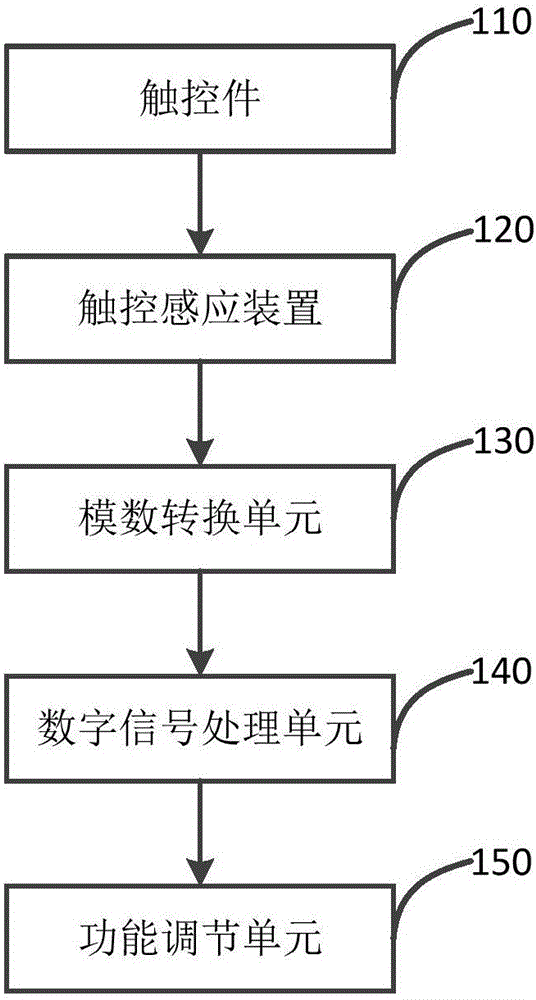

圖1是根據本實用新型的觸控系統的模塊示意框圖。

圖2是根據本實用新型的觸控系統的觸控感應裝置的示意圖。

圖3是根據本實用新型的觸控件的示意圖。

圖4是用于說明根據本實用新型的觸控感應原理的示意圖。

具體實施方式

現在將參照附圖來詳細描述本實用新型的各種示例性實施例。應注意到：除非另外具體說明，否則在這些實施例中闡述的部件和步驟的相對布置、數字表達式和數值不限制本實用新型的范圍。

以下對至少一個示例性實施例的描述實際上僅僅是說明性的，決不作為對本實用新型及其應用或使用的任何限制。

對于相關領域普通技術人員已知的技術和設備可能不作詳細討論，但在適當情況下，所述技術和設備應當被視為說明書的一部分。

在這里示出和討論的所有例子中，任何具體值應被解釋為僅僅是示例性的，而不是作為限制。因此，示例性實施例的其它例子可以具有不同的值。

應注意到：相似的標號和字母在下面的附圖中表示類似項，因此，一旦某一項在一個附圖中被定義，則在隨后的附圖中不需要對其進行進一步討論。

圖1是根據本實用新型的觸控系統的功能模塊示意圖。

如圖1所示，在本實施例中，觸控系統包括觸控件110、觸控感應裝置120、模數轉換單元130、數字信號處理單元140以及功能調節單元150。所述觸控系統可應用于手機等電子設備中。

所述觸控感應裝置120上設置有第一壓力傳感器和第二壓力傳感器，所述觸控感應裝置120被設置為將用戶在所述觸控件110上的滑動變化轉換為模擬電壓信號。

所述觸控件110可以設置于電子設備的適當區域，例如，為了方便用戶操作，將觸控件110設置于平板電腦的鍵盤區域的右上側。用戶通過在觸控件110上的相對方向上的滑動，可以觸發功能調節，例如，向上滑動時，音量增加，向下滑動時，音量降低。其他的功能調節與此類似。

在一個例子中，觸控件110是觸控感應條，其中，觸控感應條和觸控裝置120分別被設置于電子設備殼體側板的外表面和內表面。例如，將觸控感應條設置于用戶不經常接觸的手機側板的外表面，例如，現有技術中手機側板上的音量調節的位置。通過這種設計，可以便于用戶進行滑動調節，同時也可以一定程度上避免因用戶的無意滑動而錯誤的觸發功能調節。

在另一個例子中，為了便于用戶直觀的了解不同滑動方向的意義，在所述觸控感應條上設有兩個標識，所述兩個標識分別與所述觸控感應裝置120上的第一壓力傳感器和第二壓力傳感器相對應。例如，用標識“+”對應第一壓力傳感器的位置，用標識“-”對應第二壓力傳感器的位置，即向“+”的方向滑動時，表示需要增加(如，增加音量)，向“-”的方向滑動時，表示需要減少(如，減小音量)。

可選地，所述觸控感應裝置是電路板，所述第一壓力傳感器和所述第二壓力傳感器分別位于所述電路板的兩端。第一壓力傳感器和第二壓力傳感器的位置和距離基于電路板的尺寸、用戶通常的滑動距離以及兩個壓力傳感器所能夠感應的靈敏度而設定。

為了避免壓力傳感器因用戶的經常滑動或用力滑動而損壞，觸控感應裝置120還可以設有兩個緩沖件，分別設置于所述第一壓力傳感器和所述第二壓力傳感器上，以增加壓力傳感器的壽命。緩沖件可以由常用的一些緩沖塑膠材料構成，例如，由硅橡膠制成。

可選地，所述壓力傳感器是壓阻式傳感器或者電容式傳感器或者電感式傳感器。

所述模數轉換單元130被設置為將所述模擬電壓信號轉換為數字信號。

所述數字信號處理單元140被設置為基于所述數字信號計算滑動的壓力信息和位置信息。

所述功能調節單元150基于所述滑動的壓力信息和位置信息進行相應地功能調節。

可選地，所述功能調節單元150包括音量調節、焦距調節、翻頁、滾輪功能中的至少一項。例如，當用戶進行網頁瀏覽時，用戶在觸控件110上的滑動可以觸發滾輪的功能，以便于用戶閱讀。例如，用戶在閱讀電子書時，在觸控件110上的滑動可以用于翻頁，其他功能與此類似。

模數轉換單元130、數字信號處理單元140以及功能調節單元150可以設置于位于電子設備殼體內的主板上。在另一個例子中，主板上還包括主控單元，該主控單元可以協調主板上的其他單元或模塊。

在本實施例中，觸控系統的基本原理是：用戶在觸控件110上滑動；感應裝置120上設置的兩個壓力傳感器感受到滑動的壓力后，輸出差分電壓到模數轉換單元130；模數轉換單元130將差分電壓轉換數字信號并發送到數字信號處理單元140，例如，轉換為I2C格式的數字信號；數字信號處理單元140基于所接收的數字信號計算壓力大小和壓力所產生的位置；功能調節單元150基于上述壓力信息和位置信息進行相應地功能調節。例如，按比例轉換，把滑動的位置信息和壓力信息與功能調節單元150的關聯，轉換為相應功能，例如，觸發音量增大或減小功能、攝像頭調焦距增大或減小功能、翻頁功能、滾輪功能等，其中，功能調節單元150可以是系統軟件或APP軟件等。

可以將根據本實用新型的觸控系統包括在電子設備中，從而實現通過觸動滑動調節相應的功能。所述電子設備包括但不限于手機、相機、游戲機及其控制器、耳機、計算機、手表、眼鏡、PAD、Smart home等。

綜上所述，本實用新型利用壓力傳感器實現觸控式的按鍵設計，無需機械按鍵，能夠提供更好的用戶體驗。

圖2是根據本實用新型的觸控系統的觸控感應裝置的示意圖。

如圖2所示，示意性示出了電子設備的殼體210、電路板220、第一壓力傳感器10、第二壓力傳感器20、第一緩沖件230以及第二緩沖件240。

在本實施例中，電路板220即觸控感應裝置，其中，電路板220的形狀是長條形，第一壓力傳感器10和第二壓力傳感器20分別位于電路板220的兩端。為了保護壓力傳感器，圖2還示出了兩個緩沖件，即第一緩沖件230和第二緩沖件240，其中，兩個緩沖件的尺寸略大于壓力傳感器。在將觸控感應裝置安裝在電子設備的殼體內時，緩沖件與殼體直接接觸。

圖3是根據本實用新型的觸控件的示意圖，以手機為例進行說明。

如圖3所示，包括手機的側板31，觸控感應條32，其中，觸控感應條32上設有兩個標識，即第一標識33和第二標識34。

在本實施例中，觸控感應條32即根據本實用新型的觸控件，觸控感應條32也是大致長條形狀，設置于手機側板的外表面，結合圖2可知，可以將觸控感應裝置，即圖2的電路板220安裝于手機側板的內表面，其與觸控感應條的位置對應，而第一標識33和第二標識34分別與電路板220上的兩個壓力傳感器對應，因此，當用戶沿著兩個標識的方向滑動時，壓力傳感器能夠感受到滑動所產生的壓力。

圖4是用于說明根據本實用新型的觸控感應原理的示意圖。

基于圖4可以更好的理解根據本實用新型的觸控感應原理。如圖4所示，第一壓力傳感器10感受的壓力記為F1，第二壓力傳感器20感受的壓力記為F2，當壓力點F處于第一壓力傳感器10和第二壓力傳感器20之間時，根據兩個壓力F1和F2的比值可以獲得實際壓力的大小和位置，即F＝F1+F2，F(xiàn)1/F2＝X2/X1。

同理，當壓力點F處于第一壓力傳感器10左端時，第一壓力傳感器10的壓力為正壓力，第二壓力傳感器20的壓力為負壓力，根據兩個壓力F1和F2的比值可以獲得當前的實際壓力的大小和位置。

同理，當壓力點F處于第二壓力傳感器20的右端時，第一壓力傳感器10的壓力為負壓力，第二壓力傳感器20的壓力為正壓力，根據兩個壓力F1和F2的比值可以獲得當前的實際壓力的大小和位置。

綜上所述，利用兩個壓力傳感器構成觸控系統，可以進行觸控功能的設計和延伸，實現滑動、半滑動、重壓滑動、輕壓滑動等觸發相應的功能。觸控調節單元可以利用滑動過程中壓力比值的連續變化量觸發相應的功能調節。因此，這種觸控系統可以達到傳統的機械按鍵無法實現的效果，給與用戶全新的體驗。

雖然已經通過示例對本實用新型的一些特定實施例進行了詳細說明，但是本領域的技術人員應該理解，以上示例僅是為了進行說明，而不是為了限制本實用新型的范圍。本領域的技術人員應該理解，可在不脫離本實用新型的范圍和精神的情況下，對以上實施例進行修改。本實用新型的范圍由所附權利要求來限定。
