本發明屬于自動駕駛領域，尤其涉及一種成對車道線的檢測方法和裝置。

背景技術：

車道偏離預警系統是一種通過報警的方式輔助駕駛員減少汽車因車道偏離而發生交通事故的汽車駕駛的輔助系統。當車輛偏離行駛車道時，通過所述車道偏離預警系統可以發出預警提醒，所述預警提醒可包括警報音、方向盤震動或自動改變轉向等。

在車道偏離預警系統中，為了保證預警的準確度，需要對車道線進行正確的提取和識別。目前的成對車道線檢測方法，一般需要消耗較多的系統資源，當需要較高的準確度時，則需要花費一定的計算時間，無法保證實時檢測；或者，為了提高檢測的實時性，則可能造成漏檢測，導致誤檢率提高。

技術實現要素：

本發明的目的在于提供一種成對車道線的檢測方法，以解決現有技術在成對車道線檢測時，不能有效的保證準確率以及實時性的問題。

第一方面，本發明實施例提供了一種成對車道線的檢測方法，所述方法包括：

獲取待檢測的兩條直線，根據預先設定的間距在所述兩條直線上分別選擇的樣點，獲取所述樣點與預定的公共點之間的距離向量；

將所述距離向量代入預先設定的人工神經網絡計算激勵值，其中，所述人工神經網絡的權重向量根據預先采集的成對車道線樣本數據所訓練獲取；

根據所述人工神經網絡輸出的激勵值，判斷所述兩條直線是否為成對車道線。

結合第一方面，在第一方面的第一種可能實現方式中，所述根據預先設定的間距在所述兩條直線上選擇的樣點，獲取所述樣點與預定的公共點之間的距離向量步驟包括：

根據預先設定的間距，在所述兩條直線上分別選擇樣點；

將圖像的中心點作為公共點，獲取所述樣點與所述公共點之間的距離向量。

結合第一方面，在第一方面的第二種可能實現方式中，在所述將所述距離向量代入預先設定的人工神經網絡計算激勵值步驟之前，所述方法還包括：

采集大量的成對的車道線樣本和不成對的車道線樣本，根據所述間距在所述車道線樣本上選擇樣點；

計算所述樣點與所述公共點之間的距離；

將所述距離代入人工神經網絡的神經細胞層，根據樣本是否成對，計算人工神經網絡的神經細胞層的所對應的權重向量。

結合第一方面，在第一方面的第三種可能實現方式中，所述樣點包括在每條車道線上選擇的N個樣點，所述N為大于或等于2的自然數。

結合第一方面，在第一方面的第四種可能實現方式中，所述根據所述人工神經網絡輸出的激勵值，判斷所述兩條直線是否為成對車道線步驟包括：

獲取所述人工神經網絡輸出的激勵值，將所述激勵值與預先設定的閾值進行比較；

如果所述激勵值大于所述閾值，則確定所述兩條直線為成對車道線，如果所述激勵值小于所述閾值，則確定所述兩條直線不是成對車道線。

第二方面，本發明實施例提供了一種成對車道線的檢測裝置，所述裝置包括：

車道線獲取單元，用于獲取待檢測的兩條直線，根據預先設定的間距在所述兩條直線上分別選擇的樣點，獲取所述樣點與預定的公共點之間的距離向量；

計算單元，用于將所述距離向量代入預先設定的人工神經網絡計算激勵值，其中，所述人工神經網絡的權重向量根據預先采集的成對車道線樣本數據所訓練獲取；

判斷單元，用于根據所述人工神經網絡輸出的激勵值，判斷所述兩條直線是否為成對車道線。

結合第二方面，在第二方面的第一種可能實現方式中，所述車道線獲取單元包括：

樣點選擇子單元，用于根據預先設定的間距，在所述兩條直線上分別選擇樣點；

公共點獲取子單元，用于將圖像的中心點作為公共點，獲取所述樣點與所述公共點之間的距離向量。

結合第二方面，在第二方面的第二種可能實現方式中，所述裝置還包括：

樣本采集單元，用于采集大量的成對的車道線樣本和不成對的車道線樣本，根據所述間距在所述車道線樣本上選擇樣點；

距離計算單元，用于計算所述樣點與所述公共點之間的距離；

權重向量計算單元，用于將所述距離代入人工神經網絡的神經細胞層，根據樣本是否成對，計算人工神經網絡的神經細胞層的所對應的權重向量。

結合第二方面，在第二方面的第三種可能實現方式中，所述樣點包括在每條車道線上選擇的N個樣點，所述N為大于或等于2的自然數。

結合第二方面，在第二方面的第四種可能實現方式中，所述判斷單元包括：

比較子單元有，用于獲取所述人工神經網絡輸出的激勵值，將所述激勵值與預先設定的閾值進行比較；

成對車道線確定子單元，用于如果所述激勵值大于所述閾值，則確定所述兩條直線為成對車道線，如果所述激勵值小于所述閾值，則確定所述兩條直線不是成對車道線。

在本發明中，獲取待檢測的兩條直線，根據預先設定的間距，在所述兩條直線上選擇樣點，獲得樣點與公共點之間的距離向量，將所述距離向量代入預先訓練好的人工神經網絡，可得到人工神經網絡輸出的激勵值，根據所述激勵值判斷所述兩條直線是否為成對車道線。采用本發明所述方法，只需要將獲取的距離數據代入人工神經網絡即可快速的確定是否為成對車道線，即可有效的保證對成對車道線判斷的實時性，又能夠提高判斷的準確性。

附圖說明

圖1是本發明實施例提供的成對車道線的檢測方法的實現流程圖；

圖2為本發明實施例提供的距離向量獲取實例示意圖；

圖3為本發明實施例提供的又一距離向量獲取實例示意圖；

圖4為本發明實施例提供的人工神經網絡示意圖；

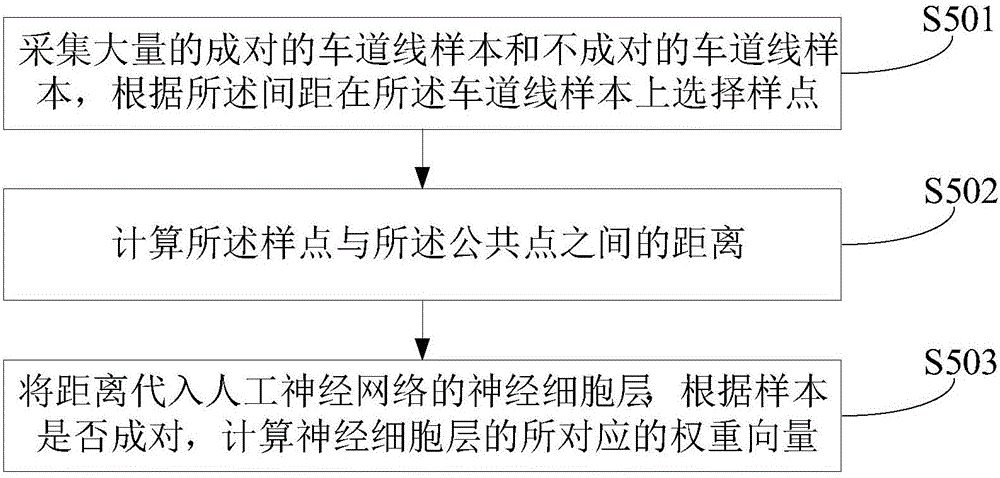

圖5是本發明實施例提供的人工神經網絡訓練的實現流程圖；

圖5a、圖5b、圖5c為本發明實施例提供的訓練樣本示意圖；

圖6是本發明實施例提供的成對車道線的檢測裝置的結構示意圖。

具體實施方式

為了使本發明的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本發明進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本發明，并不用于限定本發明。

本發明實施例所述成對車道線檢測方法，目的在于克服現有技術中就成對車道線檢測方法中，為了提高成對車道線的檢測正確率，往往需要采用較為復雜的檢測算法，導致檢測計算過程需要消耗一定的時長，如果在汽車高速行駛狀態下，則會造成檢測結果滯后，檢測的實時性較低的缺陷。而如果采用簡單的車道線判斷方法，則容易出現檢測結果出錯，影響用戶判斷。下面結合附圖，對本發明作進一步的說明。

圖1示出了本發明實施例提供的成對車道線的檢測方法的實現流程，詳述如下：

在步驟S101中，獲取待檢測的兩條直線，根據預先設定的間距在所述兩條直線上分別選擇的樣點，獲取所述樣點與預定的公共點之間的距離向量。

具體的，本發明實施例所述對成車道線，是指用于限定車輛行駛的車道的輔助線。由于在車輛行駛過程中，除了車道線以外，還可能包括其它的標識線，比如圖3所示，除了車道線以外，還包括箭頭標識，由箭頭線和車道線構成的標識，則不應該識別為成對車道線。

所述待檢測的兩條直線，可以通過對圖像進行識別獲取。比如，所述直線的識別，可以根據圖像中顏色進行識別，比如識別圖像中顏色為白色，或者顏色為黃色的直線等。

所述預先設定的間距，可以根據圖像的大小進行設定。比如根據圖像的寬度，設置1/3屏幕寬度為所述間距的長度。當然，還可以根據所需要的樣點的個數，選擇所述間距的大小，設定所述間距的長度，使得選擇的樣點包括所述直線的端部位置。

所述公共點的選擇，可以根據用戶的需要靈活設定。比如可以設定圖像中的上部的中點作為所述公共點，也可以設定圖像中的下部的中點作為所述公共點，還可以設定圖像的中心點作為所述公共點。根據公共點的選擇方式的不同，所述人工神經網絡所對應的權重向量也不相同。并且在權重向量的訓練過程中選用的公共點的位置，與所述待檢測的兩條直線對應的公共點的位置相同。

所述樣點與所述公共點之間的距離向量，可以通過測量樣點與公共點之間的距離獲取。比如圖2中的兩條直線，在每條直線上選擇兩個樣點(出于示例選用的其中一種實施方式)，選擇的樣點包括四個，所述公共點為圖像的中心位置，則左上角線段的距離為7.7cm，左下角線段的距離為10.5cm，右上角線段的距離為8.5cm，右下角線段的距離為12cm，構成距離向量為<7.7,10.5,8.5,12>。

如圖3所示的兩條直線，在每條直線上選擇兩個樣點(出于示例選用的其中一種實施方式)，所選擇的樣點包括四個，所述公共點為圖像的中心位置，則左上角線段的距離為2.7cm，左下角線段的距離為8.2cm，右上角線段的距離為6.2cm，右下角線段的距離為4.3cm，構成距離向量為<2.7,8.2,6.2,4.3>。

在步驟S102中，將所述距離向量代入預先設定的人工神經網絡計算激勵值，其中，所述人工神經網絡的權重向量根據預先采集的成對車道線樣本數據所訓練獲取。

具體的，本發明實施例中所述人工神經網絡的權重向量的計算，可以根據預先設定的多個樣本訓練獲取，其中，所述權重向量的訓練方法，可以包括圖5所示的下述步驟：

在步驟S501中，采集大量的成對的車道線樣本和不成對的車道線樣本，根據所述間距在所述車道線樣本上選擇樣點；

在步驟S02中，計算所述樣點與所述公共點之間的距離；

在步驟S503中，將所述距離代入人工神經網絡的神經細胞層，根據樣本是否成對，計算人工神經網絡的神經細胞層的所對應的權重向量。

具體的，所述人工神經網絡可以包括神經細胞層、輸出層。在所述神經細胞層與輸出層之間，還可以包括隱藏層。如圖4為本發明實施例提供的一種人工神經網絡的結構示意圖。如圖4所示，所述人工神經網絡包括輸入層X1，X2，X3和X4、神經細胞層Y1、Y2、Z1和Z2，其中，Y1和Y2構成隱藏層，Z1和Z2構成輸出層。

其中，所述輸入層的輸入個數，根據輸入向量的個數設定。比如在圖5a、圖5b和圖5c中的樣點為4個，相應的輸入層的輸入個數也為4個。

假設圖5a、圖5b和圖5c是大量的成對車道樣樣本中的三個，并且對于圖5a、圖5b和圖5c的距離向量依次為：

如圖5a所示的兩條直線，在每條直線上選擇兩個樣點(出于示例選用的其中一種實施方式)，所選擇的樣點包括四個，所述公共點為圖像的中心位置，則左上角線段的距離為5cm，左下角線段的距離為14cm，右上角線段的距離為11cm，右下角線段的距離為9.5cm，構成距離向量為<5,14,11,9.5>。

如圖5b所示的兩條直線，在每條直線上選擇兩個樣點(出于示例選用的其中一種實施方式)，所選擇的樣點包括四個，所述公共點為圖像的中心位置，則左上角線段的距離為5cm，左下角線段的距離為6.5cm，右上角線段的距離為10cm，右下角線段的距離為16cm，構成距離向量為<5,6.5,10,16>。

如圖5c所示的兩條直線，在每條直線上選擇兩個樣點(出于示例選用的其中一種實施方式)，所選擇的樣點包括四個，所述公共點為圖像的中心位置，則左上角線段的距離為7cm，左下角線段的距離為11cm，右上角線段的距離為7.7cm，右下角線段的距離為12cm，構成距離向量為<7,11,7.7,12>。

圖5a、圖5b、圖5c的輸出結果均為是“成對車道線”，結合圖4所述的人工神經網絡，W11、W13、W15和W17是神經細胞Y1的四個輸入對應的權重；W12、W14、W16和W18是神經細胞Y2的四個輸入對應的權重；W21和W23是神經細胞Z1的兩個輸入對應的權重；W22和W24是神經細胞Z2的兩個輸入對應的權重。

其中，神經細胞的激勵值為輸入與權重的乘積和，比如圖4中：Y1得到的激勵值＝X1*W11+X2*W13+X3*W15+X4*W17。

在訓練過程中，可以為神經細胞設置激勵函數，如：輸出層的激勵值超過一定的閾值，輸出1；否則輸出0。在此例中，隱藏層的神經細胞Y1和Y2的激勵函數設置為：輸出＝＝激勵值。

神經細胞Z1和Z2的輸入即為Y1和Y2的輸出，即：Z1得到的激勵值＝Y(jié)1*W21+Y2*W23。其中，本發明對于Z1和Z2設置激勵函數可以為：if(激勵值>＝0)，輸出1，otherwise輸出0。

根據上述激勵函數，可以確定人工神經網絡各個權重，即人工神經網絡的訓練。

在本發明中，人工神經網絡各個權重值初始化為[-1,1]之間的任意隨機小數，然后把訓練集中的樣本逐個輸入人工神經網絡，調整各個權重值，使所有“正”樣本在Z1產生1的輸出，在Z2產生0的輸出；且所有“負樣本”在Z1產生0輸出，在Z2產生1輸出。經過圖5a、圖5b和圖5c中的三個向量逐一作為正樣本輸入，反復訓練，調整權重值。當然，還可以輸入負樣本進行訓練。最終得到神經細胞Y1的權重向量為<0.8，-0.2，0.65，-0.3>,Y2的輸入權重向量為<0.7，-0.3，0.9，-0.4>，Z1的輸入權重向量為<1，-1>，Z2的輸入權重向量為<-1，1>。

在步驟S103中，根據所述人工神經網絡輸出的激勵值，判斷所述兩條直線是否為成對車道線。

根據圖2和圖3得到的距離向量，分別代入所述人工神經網絡，可以計算人工神經網絡的輸出層的激勵值：

對于圖2，輸入向量為：<7.7，10.5，8.5，12>，Y1的權重向量為<0.8，-0.2，0.65，-0.3>，得到Y(jié)1激勵值＝5.985；Y2的權重向量為<0.7，-0.3，0.9，-0.4>，得到Y(jié)2激勵值＝5.09。

Y1和Y2的激勵函數設置為“輸出＝＝激勵值”，則Z1的激勵值＝<5.985，5.09>*<1，-1>＝0.985；Z2激勵值＝<5.985，5.09>*<-1，1>＝-0.985。

Z1和Z2的激勵函數設置為“if(激勵值>＝0)，輸出1，otherwise輸出0”，則Z1輸出1，Z2輸出0，得到“兩條直線是成對車道線”的判定。

對于圖4中的間兩條線，取得的向量值為<2.7，8.2，6.2，4.3>，Y1對應的權重向量為：<0.8，-0.2，0.65，-0.3>，得到Y(jié)1激勵值＝3.26；Y2的激勵向量為<0.7，-0.3，0.9，-0.4>，得到Y(jié)2激勵值＝3.29。

Z1的激勵值＝<3.26，3.29>*<1，-1>＝-0.03；Z2激勵值＝<3.26，3.29>*<-1，1>＝0.03。Z1輸出0，Z2輸出1，得到“兩條直線非成對車道線”的判定。

本發明獲取待檢測的兩條直線，根據預先設定的間距，在所述兩條直線上選擇樣點，獲得樣點與公共點之間的距離向量，將所述距離向量代入預先訓練好的人工神經網絡，可得到人工神經網絡輸出的激勵值，根據所述激勵值判斷所述兩條直線是否為成對車道線。采用本發明所述方法，只需要將獲取的距離數據代入人工神經網絡即可快速的確定是否為成對車道線，即可以有效的保證對成對車道線判斷的實時性，又能夠提高判斷的準確性。

圖6所示為本發明實施例提供的成對車道線的檢測裝置的結構示意圖，詳述如下：

本發明實施例所述成對車道線的檢測裝置，包括：

車道線獲取單元601，用于獲取待檢測的兩條直線，根據預先設定的間距在所述兩條直線上分別選擇的樣點，獲取所述樣點與預定的公共點之間的距離向量；

計算單元602，用于將所述距離向量代入預先設定的人工神經網絡計算激勵值，其中，所述人工神經網絡的權重向量根據預先采集的成對車道線樣本數據所訓練獲取；

判斷單元603，用于根據所述人工神經網絡輸出的激勵值，判斷所述兩條直線是否為成對車道線。

優選的，所述車道線獲取單元包括：

樣點選擇子單元，用于根據預先設定的間距，在所述兩條直線上分別選擇樣點；

公共點獲取子單元，用于將圖像的中心點作為公共點，獲取所述樣點與所述公共點之間的距離向量。

優選的，所述裝置還包括：

樣本采集單元，用于采集大量的成對的車道線樣本和不成對的車道線樣本，根據所述間距在所述車道線樣本上選擇樣點；

距離計算單元，用于計算所述樣點與所述公共點之間的距離；

權重向量計算單元，用于將所述距離代入人工神經網絡的神經細胞層，根據樣本是否成對，計算人工神經網絡的神經細胞層的所對應的權重向量。

優選的，所述樣點包括在每條車道線上選擇的N個樣點，所述N為大于或等于2的自然數。

優選的,所述判斷單元包括：

比較子單元有，用于獲取所述人工神經網絡輸出的激勵值，將所述激勵值與預先設定的閾值進行比較；

成對車道線確定子單元，用于如果所述激勵值大于所述閾值，則確定所述兩條直線為成對車道線，如果所述激勵值小于所述閾值，則確定所述兩條直線不是成對車道線。

本發明實施例所述成對車道線的檢測裝置，與上述成對車道線的檢測方法對應，在此不作重復贅述。

在本發明所提供的幾個實施例中，應該理解到，所揭露的裝置和方法，可以通過其它的方式實現。例如，以上所描述的裝置實施例僅僅是示意性的，例如，所述單元的劃分，僅僅為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，例如多個單元或組件可以結合或者可以集成到另一個系統，或一些特征可以忽略，或不執行。另一點，所顯示或討論的相互之間的耦合或直接耦合或通信連接可以是通過一些接口，裝置或單元的間接耦合或通信連接，可以是電性，機械或其它的形式。

所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位于一個地方，或者也可以分布到多個網絡單元上。可以根據實際的需要選擇其中的部分或者全部單元來實現本實施例方案的目的。

另外，在本發明各個實施例中的各功能單元可以集成在一個處理單元中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個單元中。上述集成的單元既可以采用硬件的形式實現，也可以采用軟件功能單元的形式實現。

所述集成的單元如果以軟件功能單元的形式實現并作為獨立的產品銷售或使用時，可以存儲在一個計算機可讀取存儲介質中。基于這樣的理解，本發明的技術方案本質上或者說對現有技術做出貢獻的部分或者該技術方案的全部或部分可以以軟件產品的形式體現出來，該計算機軟件產品存儲在一個存儲介質中，包括若干指令用以使得一臺計算機設備(可以是個人計算機，服務器，或者網絡設備等)執行本發明各個實施例所述方法的全部或部分。而前述的存儲介質包括：U盤、移動硬盤、只讀存儲器(ROM，Read-Only Memory)、隨機存取存儲器(RAM，Random Access Memory)、磁碟或者光盤等各種可以存儲程序代碼的介質。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本發明的保護范圍之內。
