本發明屬于通信技術領域，尤其涉及判斷重復筆畫的方法、終端設備及計算機可讀存儲介質。

背景技術：

隨著終端設備存儲空間的不斷增大，終端設備能夠安裝大量的應用程序。例如在終端設備上安裝一些練字的應用程序，便于用戶通過終端設備進行練字。

目前，用戶在書寫字符時如果發現某個筆畫寫的不規范(或長或短等)，往往有將這個筆畫進行重新修正(例如在已寫筆畫的基礎上重新書寫該筆畫)的習慣。然而在現有技術中，并未對用戶書寫的字符中是否存在重復筆畫的情況進行檢測。

技術實現要素：

有鑒于此，本發明實施例提供了判斷重復筆畫的方法、終端設備及計算機可讀存儲介質，以解決現有技術未對用戶書寫的字符中是否存在重復筆畫的情況進行檢測的問題。

本發明實施例的第一方面提供了一種判斷重復筆畫的方法，所述方法包括：

獲取用戶書寫的字符；

對所述用戶書寫的所述字符進行識別，以獲得與所述用戶書寫的所述字符相匹配的標準字符；

分別獲取所述用戶書寫所述字符時的筆畫數和所述標準字符的筆畫數；

若所述用戶書寫所述字符時的筆畫數與所述標準字符的筆畫數不相同，則從所述用戶書寫的所述字符中提取相同的筆畫；

若從所述用戶書寫的所述字符中提取的相同的筆畫的筆順相鄰且該相同的筆畫有重合，則確定從所述用戶書寫的所述字符中提取的相同的筆畫為重復筆畫。

本發明實施例的第二方面提供了一種終端設備，所述終端設備包括：

字符獲取模塊，用于獲取用戶書寫的字符；

識別模塊，用于對所述用戶書寫的所述字符進行識別，以獲得與所述用戶書寫的所述字符相匹配的標準字符；

筆畫數獲取模塊，用于分別獲取所述用戶書寫所述字符時的筆畫數和所述標準字符的筆畫數；

筆畫提取模塊，用于若所述用戶書寫所述字符時的筆畫數與所述標準字符的筆畫數不相同，則從所述用戶書寫的所述字符中提取相同的筆畫；

確定模塊，用于若從所述用戶書寫的所述字符中提取的相同的筆畫的筆順相鄰且該相同的筆畫有重合，則確定從所述用戶書寫的所述字符中提取的相同的筆畫為重復筆畫。

本發明實施例的第三方面提供了一種終端設備，包括存儲器、處理器以及存儲在所述存儲器中并可在所述處理器上運行的計算機程序，所述處理器執行所述計算機程序時實現如上述第一方面所述方法的步驟。

本發明實施例的第四方面提供了一種計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，所述計算機程序被處理器執行時實現如上述第一方面所述方法的步驟。

本發明實施例與現有技術相比存在的有益效果是：本發明實施例通過獲取用戶書寫的字符，并對所述用戶書寫的所述字符進行識別，以獲得與所述用戶書寫的所述字符相匹配的標準字符，并在所述用戶書寫所述字符時的筆畫數與所述標準字符的筆畫數不相同時，從所述用戶書寫的所述字符中提取相同的筆畫，若提取的相同的筆畫的筆順相鄰且該相同的筆畫有重合，則確定提取的相同的筆畫為重復筆畫。本發明實施例通過在用戶書寫字符時的筆畫數與相應的標準字符的筆畫數不相同時，從用戶書寫的字符中提取相同的筆畫，并檢測提取的相同的筆畫的筆順是否相鄰且該相同的筆畫是否有重合，從而實現對用戶書寫的字符中是否有重復字符進行檢測，規范用戶書寫，即解決了現有技術未對用戶書寫的字符中是否存在重復筆畫的情況進行檢測的問題。

附圖說明

為了更清楚地說明本發明實施例中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動性的前提下，還可以根據這些附圖獲得其他的附圖。

圖1是本發明實施例一提供的判斷重復筆畫的方法的實現流程示意圖；

圖2是本發明實施例二提供的判斷重復筆畫的方法的實現流程示意圖；

圖3是本發明實施例三提供的終端設備的示意圖；

圖4是本發明實施例四提供的終端設備的示意圖；

圖5是本發明實施例五提供的終端設備的示意圖。

具體實施方式

以下描述中，為了說明而不是為了限定，提出了諸如特定系統結構、技術之類的具體細節，以便透徹理解本發明實施例。然而，本領域的技術人員應當清楚，在沒有這些具體細節的其它實施例中也可以實現本發明。在其它情況中，省略對眾所周知的系統、裝置、電路以及方法的詳細說明，以免不必要的細節妨礙本發明的描述。

為了說明本發明所述的技術方案，下面通過具體實施例來進行說明。

參見圖1，是本發明實施例一提供的判斷重復筆畫的方法的實現流程示意圖，該方法應用于終端設備，如圖所示該方法可以包括以下步驟：

步驟s101，獲取用戶書寫的字符。

在本發明實施例中，所述用戶書寫的字符是指所述用戶手寫的字符，例如用戶通過點讀筆手寫的字符，具體可以是指由用戶輸入的各筆畫軌跡組合成的點陣。可以從終端設備本地或者服務器獲取用戶書寫的字符。所述用戶書寫的字符可以是預先存儲的，也可以是通過輸入采集裝置實時采集的。例如，終端設備在啟動字符書寫功能后，若所述終端設備接收到獲取用戶書寫的字符的指令，則從所述終端設備本地或者服務器中獲取預先存儲的用戶書寫的字符，或者若所述終端設備接收到用戶書寫字符的操作信息，則獲取所述用戶書寫的字符。需要說明的是，所述終端設備可以以預設時間間隔檢測或者實時檢測是否接收到獲取用戶書寫的字符的指令，或者接收到用戶書寫字符的操作信息。其中，所述字符包括但不限于文字(例如漢字)、數字、字母等，在此不作限定。

示例性的，在開啟點讀機后，啟動字符書寫功能，將作業本放置于點讀機的感應面板上，在檢測到用戶通過點讀筆在作業本上輸入的字符時，采集用戶輸入的各筆畫軌跡，以獲取各筆畫軌跡組合成的點陣。

步驟s102，對所述用戶書寫的所述字符進行識別，以獲得與所述用戶書寫的所述字符相匹配的標準字符。

在本發明實施例中，在獲取到用戶書寫的字符后，可以對所述用戶書寫的所述字符進行歸一化處理，將所述用戶書寫的字符的大小調整到預設的標準尺寸大小，以減小對所述用戶書寫的所述字符進行識別時的誤差，然后再對所述用戶書寫的所述字符進行識別，具體的是將所述終端設備本地存儲的字符數據庫中的各標準字符對所述用戶書寫的所述字符進行逐一匹配，以判斷所述用戶書寫的所述字符對應的標準字符，即與所述用戶書寫的所述字符相匹配的標準字符。需要說明的是，本發明實施例也可以通過其他方式對所述用戶書寫的所述字符進行識別，在此不作限定。

可選的，所述對所述用戶書寫的所述字符進行識別，以獲得與所述用戶書寫的所述字符相匹配的標準字符包括：

獲取所述用戶書寫的所述字符與字符數據庫中標準字符的匹配度，并將與所述用戶書寫的所述字符的匹配度最高的標準字符，作為與所述用戶書寫的所述字符相匹配的標準字符。

在本發明實施例中，所述字符數據庫是指存儲有現有的所有字符的標準字符的數據庫。

可選的，所述對所述用戶書寫的所述字符進行識別，以獲得與所述用戶書寫的字符相匹配的標準字符包括：

獲取所述用戶書寫的所述字符與字符數據庫中標準字符的匹配度，并將與所述用戶書寫的所述字符的匹配度在預設范圍內的標準字符作為候選標準字符；

從所述候選標準字符中選擇一個標準字符，作為與所述用戶書寫的所述字符相匹配的標準字符。

在本發明實施例中，所述終端設備在將與所述用戶書寫的所述字符的匹配度在預設范圍內的標準字符作為候選標準字符時，可以在所述終端設備的屏幕上顯示所述候選標準字符以供用戶選擇，接收用戶從所述候選標準字符中選擇的標準字符，并將所選擇的標準字符作為與所述用戶書寫的所述字符相匹配的標準字符。其中，所述預設范圍可以根據實際需要自行設定，例如70％～100％，在此不作限定。

可選的，所述從所述候選標準字符中選擇一個標準字符，作為與所述用戶書寫的所述字符相匹配的標準字符包括：

若在所述用戶書寫所述字符的場景中檢測到所述候選標準字符中的某個標準字符，則將該標準字符作為與所述用戶書寫的所述字符相匹配的標準字符。

在本發明實施例中，所述用戶書寫所述字符的場景可以是指所述用戶書寫所述字符時的所述終端設備的屏幕或者放置在所述終端設備的感應面板上的課本。例如在所述用戶書寫所述字符之前，在所述終端設備的屏幕上顯示用戶所要書寫的字符的標準字符，若在所述候選標準字符中檢測到所述終端設備的屏幕上用戶所要書寫的字符的標準字符時，則將該標準字符作為與所述用戶書寫的所述字符相匹配的標準字符。或者在所述用戶書寫所述字符之前，將課本放置在所述終端設備的感應面板，若在所述課本的當前頁面檢測到所述候選標準字符中的某個標準字符，則將該標準字符作為與所述用戶書寫的所述字符相匹配的標準字符。

步驟s103，分別獲取所述用戶書寫所述字符時的筆畫數和所述標準字符的筆畫數。

在本發明實施例中，所屬終端設備分別獲取所述用戶書寫所述字符時的筆畫數和與所述用戶書寫的所述字符相匹配的所述標準字符的筆畫數，并比較所述用戶書寫所述字符時的筆畫數和所述標準字符(即與所述用戶書寫的所述字符相匹配的標準字符)的筆畫數，若所述用戶書寫所述字符時的筆畫數大于與所述標準字符的筆畫數，則檢測所述用戶書寫的所述字符中是否有至少兩個筆畫是相同的；若所述用戶書寫所述字符時的筆畫數等于與所述標準字符的筆畫數，則確定所述用戶書寫的所述字符正確，即所述用戶書寫的所述字符為所述標準字符；若所述用戶書寫所述字符時的筆畫數小于所述標準字符的筆畫數，則確定所述用戶書寫的所述字符不是所述標準字符。

其中，在確定所述用戶書寫的所述字符正確后，對所述用戶書寫的所述字符進行規范性判斷，以檢測所述用戶書寫的所述字符是否規范，并獲得對所述用戶書寫的所述字符的規范性識別結果，在所述終端設備的屏幕上顯示該規范性識別結果，以便于用戶了解自身書寫的字符是否規范。所述規范性識別結果包括對所述用戶手寫的所述字符中每個筆畫的規范性識別子結果。所述規范性識別子結果包括用于描述筆畫相對位置、長度、寬度、弧度和/或筆勢是否規范的度量值。所述筆畫的相對位置包括但不限于該筆畫與其他相鄰筆畫之間的間距、該筆畫所在架構與所述用戶書寫的所述字符中其他架構之間的間距。筆畫長度是指用戶在書寫該筆畫時從該筆畫起點開始到該筆畫終點為止的過程中所經過的距離。筆畫寬度是指用戶在書寫筆畫時筆畫的粗細。筆畫弧度是指筆畫所包含的彎鉤和/或折鉤的弧度。筆勢是指筆畫的起筆、頓筆和筆鋒。

需要說明的是，所述用戶書寫所述字符時的筆畫數小于所述標準字符的筆畫數的情況一般不會出現，因為在步驟s102獲取與所述用戶書寫的所述字符相匹配的標準字符時，一般是根據所述用戶書寫所述字符時的筆畫軌跡進行識別，若所述用戶在書寫字符時少寫一筆或者一筆以上，則識別出的標準字符就不同。例如，用戶在書寫“王”時，少寫最上面一橫，識別出的標準字符就是“土”，而不是“王”，即用戶書寫錯誤。

步驟s104，若所述用戶書寫所述字符時的筆畫數與所述標準字符的筆畫數不相同，則從所述用戶書寫的所述字符中提取相同的筆畫。

在本發明實施例中，若所述用戶書寫所述字符時的筆畫數大于所述標準字符(即與所述用戶書寫的所述字符相匹配的標準字符)，則檢測所述用戶書寫的所述字符中是否存在相同的筆畫，若檢測到所述用戶書寫的所述字符中存在相同的筆畫，則從所述用戶書寫的所述字符中提取相同的筆畫，并檢測從所述用戶書寫的所述字符中提取的相同的筆畫是否筆順相鄰，且從所述用戶書寫的所述字符中提取的相同的筆畫是否有重合，該重合包括但不限于部分重合和全部重合。

步驟s105，若從所述用戶書寫的所述字符中提取的相同的筆畫的筆順相鄰且該相同的筆畫有重合，則確定從所述用戶書寫的所述字符中提取的相同的筆畫為重復筆畫。

在本發明實施例中，所述終端設備在確定從所述用戶書寫的所述字符中提取的相同的筆畫為重復筆畫后，可以向所述用戶發出書寫存在重復筆畫的提示信息，且該提示信息包括但不限于該重復筆畫為何種筆畫和重復筆畫在所述用戶書寫的所述字符中的位置信息。其中可以通過語音、彈窗或者標簽等形式發出該提示信息，在此不作限定。

其中，所述重復筆畫可以是指用戶書寫一個筆畫后，再對該筆畫進行重新修改的筆畫。例如用戶書寫“王”的最上面一“橫”時，第一次書寫該“橫”不正確，第二次再對該“橫”進行修改優化，由于用戶在書寫“王”的最上面一“橫”時，書寫了兩次，則可以確定該“橫”為重復筆畫。

本發明實施例通過在用戶書寫字符時的筆畫數與相應的標準字符的筆畫數不相同時，從用戶書寫的字符中提取相同的筆畫，并檢測提取的相同的筆畫的筆順是否相鄰且該相同的筆畫是否有重合，從而實現對用戶書寫的字符中是否有重復字符進行檢測，規范用戶書寫。

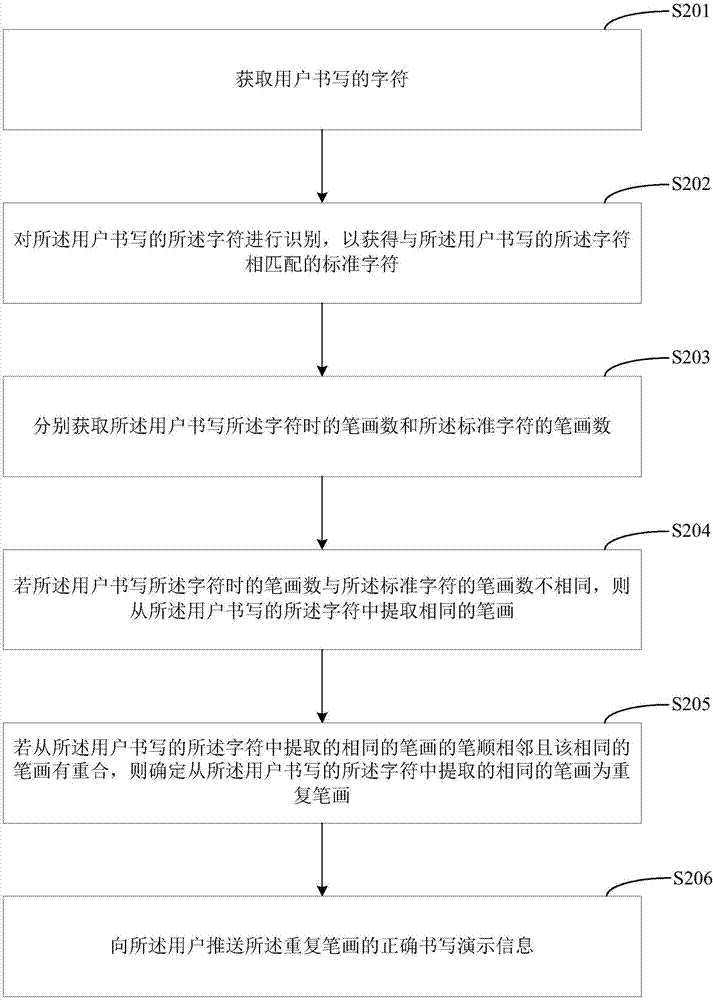

參見圖2，是本發明實施例二提供的判斷重復筆畫的方法的實現流程示意圖，該方法應用于終端設備，如圖所示該方法可以包括以下步驟：

步驟s201，獲取用戶書寫的字符。

該步驟與步驟s101相同，具體可參見步驟s101的相關描述，在此不再贅述。

步驟s202，對所述用戶書寫的所述字符進行識別，以獲得與所述用戶書寫的所述字符相匹配的標準字符。

該步驟與步驟s102相同，具體可參見步驟s102的相關描述，在此不再贅述。

步驟s203，分別獲取所述用戶書寫所述字符時的筆畫數和所述標準字符的筆畫數。

該步驟與步驟s103相同，具體可參見步驟s103的相關描述，在此不再贅述。

步驟s204，若所述用戶書寫所述字符時的筆畫數與所述標準字符的筆畫數不相同，則從所述用戶書寫的所述字符中提取相同的筆畫。

該步驟與步驟s104相同，具體可參見步驟s104的相關描述，在此不再贅述。

步驟s205，若從所述用戶書寫的所述字符中提取的相同的筆畫的筆順相鄰且該相同的筆畫有重合，則確定從所述用戶書寫的所述字符中提取的相同的筆畫為重復筆畫。

該步驟與步驟s105相同，具體可參見步驟s105的相關描述，在此不再贅述。

步驟s206，向所述用戶推送所述重復筆畫的正確書寫演示信息。

在本發明實施例中，所述終端設備可以將所述重復筆畫的正確書寫演示信息推送至前臺進行顯示，便于用戶查看所述重復筆畫的正確書寫過程。其中，所述重復筆畫的正確書寫演示信息可以是指所述重復筆畫的正確書寫演示視頻。

本發明實施例在實施例一的基礎上增加了“向所述用戶推送從所述用戶書寫的所述字符中提取的相同的筆畫的正確書寫演示信息”，從而便于用戶查看所述重復筆畫的正確書寫過程，提升用戶體驗。

應理解，上述實施例中各步驟的序號的大小并不意味著執行順序的先后，各過程的執行順序應以其功能和內在邏輯確定，而不應對本發明實施例的實施過程構成任何限定。

參見圖3，是本發明實施例三提供的終端設備的示意圖，為了便于說明，僅示出了與本發明實施例相關的部分。

所述終端設備包括：

字符獲取模塊31，用于獲取用戶書寫的字符；

識別模塊32，用于對所述用戶書寫的所述字符進行識別，以獲得與所述用戶書寫的所述字符相匹配的標準字符；

筆畫數獲取模塊33，用于分別獲取所述用戶書寫所述字符時的筆畫數和所述標準字符的筆畫數；

筆畫提取模塊34，用于若所述用戶書寫所述字符時的筆畫數與所述標準字符的筆畫數不相同，則從所述用戶書寫的所述字符中提取相同的筆畫；

確定模塊35，用于若從所述用戶書寫的所述字符中提取的相同的筆畫的筆順相鄰且該相同的筆畫有重合，則確定從所述用戶書寫的所述字符中提取的相同的筆畫為重復筆畫。

所述識別模塊32具體用于：

獲取所述用戶書寫的所述字符與字符數據庫中標準字符的匹配度，并將與所述用戶書寫的所述字符的匹配度最高的標準字符，作為與所述用戶書寫的所述字符相匹配的標準字符；或者

所述識別模塊32包括：

獲取單元321，用于獲取所述用戶書寫的所述字符與字符數據庫中標準字符的匹配度，并將與所述用戶書寫的所述字符的匹配度在預設范圍內的標準字符作為候選標準字符；

選擇單元322，用于從所述候選標準字符中選擇一個標準字符，作為與所述用戶書寫的所述字符相匹配的標準字符；

所述選擇單元322，具體用于若在所述用戶書寫所述字符的場景中檢測到所述候選標準字符中的某個標準字符，則將該標準字符作為與所述用戶書寫的所述字符相匹配的標準字符。

本發明實施例提供的終端設備可以使用在前述對應的方法實施例一中，詳情參見上述實施例一的描述，在此不再贅述。

參見圖4，是本發明實施例四提供的終端設備的示意圖，為了便于說明，僅示出了與本發明實施例相關的部分。

所述終端設備包括：

字符獲取模塊41，用于獲取用戶書寫的字符；

識別模塊42，用于對所述用戶書寫的所述字符進行識別，以獲得與所述用戶書寫的所述字符相匹配的標準字符；

筆畫數獲取模塊43，用于分別獲取所述用戶書寫所述字符時的筆畫數和所述標準字符的筆畫數；

筆畫提取模塊44，用于若所述用戶書寫所述字符時的筆畫數與所述標準字符的筆畫數不相同，則從所述用戶書寫的所述字符中提取相同的筆畫；

確定模塊45，用于若從所述用戶書寫的所述字符中提取的相同的筆畫的筆順相鄰且該相同的筆畫有重合，則確定從所述用戶書寫的所述字符中提取的相同的筆畫為重復筆畫；

推送模塊46，用于向所述用戶推送所述重復筆畫的正確書寫演示信息。

所述識別模塊42具體用于：

獲取所述用戶書寫的所述字符與字符數據庫中標準字符的匹配度，并將與所述用戶書寫的所述字符的匹配度最高的標準字符，作為與所述用戶書寫的所述字符相匹配的標準字符；或者

所述識別模塊42包括：

獲取單元421，用于獲取所述用戶書寫的所述字符與字符數據庫中標準字符的匹配度，并將與所述用戶書寫的所述字符的匹配度在預設范圍內的標準字符作為候選標準字符；

選擇單元422，用于從所述候選標準字符中選擇一個標準字符，作為與所述用戶書寫的所述字符相匹配的標準字符；

所述選擇單元422，具體用于若所述用戶書寫所述字符的場景中存在所述候選標準字符中的某個標準字符，則將該標準字符作為與所述用戶書寫的所述字符相匹配的標準字符。

本發明實施例提供的終端設備可以使用在前述對應的方法實施例二中，詳情參見上述實施例二的描述，在此不再贅述。

圖5是本發明實施例五提供的終端設備的示意圖。如圖5所示，該實施例的終端設備5包括：處理器50、存儲器51以及存儲在所述存儲器51中并可在所述處理器50上運行的計算機程序52。所述處理器50執行所述計算機程序52時實現上述各個判斷重復筆畫的方法實施例中的步驟，例如圖1所示的步驟101至105，圖2所示的步驟s201至s206。或者，所述處理器50執行所述計算機程序52時實現上述終端設備實施例中各模塊/單元的功能，例如圖3所示模塊31至35的功能，圖4所示模塊41至46的功能。

示例性的，所述計算機程序52可以被分割成一個或多個模塊/單元，所述一個或者多個模塊/單元被存儲在所述存儲器51中，并由所述處理器50執行，以完成本發明。所述一個或多個模塊/單元可以是能夠完成特定功能的一系列計算機程序指令段，該指令段用于描述所述計算機程序52在所述終端設備6中的執行過程。例如，所述計算機程序52可以被分割成字符獲取模塊、識別模塊、筆畫數獲取模塊、筆畫提取模塊、確定模塊以及推送模塊，各模塊具體功能如下：

字符獲取模塊，用于獲取用戶書寫的字符；

識別模塊，用于對所述用戶書寫的所述字符進行識別，以獲得與所述用戶書寫的所述字符相匹配的標準字符；

筆畫數獲取模塊，用于分別獲取所述用戶書寫所述字符時的筆畫數和所述標準字符的筆畫數；

筆畫提取模塊，用于若所述用戶書寫所述字符時的筆畫數與所述標準字符的筆畫數不相同，則從所述用戶書寫的所述字符中提取相同的筆畫；

確定模塊，用于若從所述用戶書寫的所述字符中提取的相同的筆畫的筆順相鄰且該相同的筆畫有重合，則確定從所述用戶書寫的所述字符中提取的相同的筆畫為重復筆畫。

所述識別模塊具體用于：

獲取所述用戶書寫的所述字符與字符數據庫中標準字符的匹配度，并將與所述用戶書寫的所述字符的匹配度最高的標準字符，作為與所述用戶書寫的所述字符相匹配的標準字符；或者

所述識別模塊包括：

獲取單元，用于獲取所述用戶書寫的所述字符與字符數據庫中標準字符的匹配度，并將與所述用戶書寫的所述字符的匹配度在預設范圍內的標準字符作為候選標準字符；

選擇單元，用于從所述候選標準字符中選擇一個標準字符，作為與所述用戶書寫的所述字符相匹配的標準字符；

所述選擇單元，具體用于若在所述用戶書寫所述字符的場景中檢測到所述候選標準字符中的某個標準字符，則將該標準字符作為與所述用戶書寫的所述字符相匹配的標準字符。

推送模塊，用于向所述用戶推送所述重復筆畫的正確書寫演示信息。

所述終端設備5可以是桌上型計算機、筆記本、掌上電腦及云端服務器等計算設備。所述終端設備可包括，但不僅限于，處理器50、存儲器51。本領域技術人員可以理解，圖5僅僅是終端設備6的示例，并不構成對終端設備6的限定，可以包括比圖示更多或更少的部件，或者組合某些部件，或者不同的部件，例如終端設備還可以包括輸入輸出設備、網絡接入設備、總線等。

所稱處理器50可以是中央處理單元(centralprocessingunit，cpu)，還可以是其他通用處理器、數字信號處理器(digitalsignalprocessor，dsp)、專用集成電路(applicationspecificintegratedcircuit，asic)、現成可編程門陣列(field-programmablegatearray，fpga)或者其他可編程邏輯器件、分立門或者晶體管邏輯器件、分立硬件組件等。通用處理器可以是微處理器或者該處理器也可以是任何常規的處理器等。

所述存儲器51可以是所述終端設備5的內部存儲單元，例如終端設備5的硬盤或內存。所述存儲器51也可以是所述終端設備5的外部存儲設備，例如所述終端設備5上配備的插接式硬盤，智能存儲卡(smartmediacard,smc)，安全數字(securedigital,sd)卡，閃存卡(flashcard)等。進一步地，所述存儲器51還可以既包括所述終端設備5的內部存儲單元也包括外部存儲設備。所述存儲器51用于存儲所述計算機程序以及所述終端設備所需的其他程序和數據。所述存儲器51還可以用于暫時地存儲已經輸出或者將要輸出的數據。

所屬領域的技術人員可以清楚地了解到，為了描述的方便和簡潔，僅以上述各功能單元、模塊的劃分進行舉例說明，實際應用中，可以根據需要而將上述功能分配由不同的功能單元、模塊完成，即將所述裝置的內部結構劃分成不同的功能單元或模塊，以完成以上描述的全部或者部分功能。實施例中的各功能單元、模塊可以集成在一個處理單元中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個單元中，上述集成的單元既可以采用硬件的形式實現，也可以采用軟件功能單元的形式實現。另外，各功能單元、模塊的具體名稱也只是為了便于相互區分，并不用于限制本申請的保護范圍。上述系統中單元、模塊的具體工作過程，可以參考前述方法實施例中的對應過程，在此不再贅述。

在上述實施例中，對各個實施例的描述都各有側重，某個實施例中沒有詳述或記載的部分，可以參見其它實施例的相關描述。

本領域普通技術人員可以意識到，結合本文中所公開的實施例描述的各示例的單元及算法步驟，能夠以電子硬件、或者計算機軟件和電子硬件的結合來實現。這些功能究竟以硬件還是軟件方式來執行，取決于技術方案的特定應用和設計約束條件。專業技術人員可以對每個特定的應用來使用不同方法來實現所描述的功能，但是這種實現不應認為超出本發明的范圍。

在本發明所提供的實施例中，應該理解到，所揭露的裝置/終端設備和方法，可以通過其它的方式實現。例如，以上所描述的裝置/終端設備實施例僅僅是示意性的，例如，所述模塊或單元的劃分，僅僅為一種邏輯功能劃分，實際實現時可以有另外的劃分方式，例如多個單元或組件可以結合或者可以集成到另一個系統，或一些特征可以忽略，或不執行。另一點，所顯示或討論的相互之間的耦合或直接耦合或通訊連接可以是通過一些接口，裝置或單元的間接耦合或通訊連接，可以是電性，機械或其它的形式。

所述作為分離部件說明的單元可以是或者也可以不是物理上分開的，作為單元顯示的部件可以是或者也可以不是物理單元，即可以位于一個地方，或者也可以分布到多個網絡單元上。可以根據實際的需要選擇其中的部分或者全部單元來實現本實施例方案的目的。

另外，在本發明各個實施例中的各功能單元可以集成在一個處理單元中，也可以是各個單元單獨物理存在，也可以兩個或兩個以上單元集成在一個單元中。上述集成的單元既可以采用硬件的形式實現，也可以采用軟件功能單元的形式實現。

所述集成的模塊/單元如果以軟件功能單元的形式實現并作為獨立的產品銷售或使用時，可以存儲在一個計算機可讀取存儲介質中。基于這樣的理解，本發明實現上述實施例方法中的全部或部分流程，也可以通過計算機程序來指令相關的硬件來完成，所述的計算機程序可存儲于一計算機可讀存儲介質中，該計算機程序在被處理器執行時，可實現上述各個方法實施例的步驟。其中，所述計算機程序包括計算機程序代碼，所述計算機程序代碼可以為源代碼形式、對象代碼形式、可執行文件或某些中間形式等。所述計算機可讀介質可以包括：能夠攜帶所述計算機程序代碼的任何實體或裝置、記錄介質、u盤、移動硬盤、磁碟、光盤、計算機存儲器、只讀存儲器(rom，read-onlymemory)、隨機存取存儲器(ram，randomaccessmemory)、電載波信號、電信信號以及軟件分發介質等。需要說明的是，所述計算機可讀介質包含的內容可以根據司法管轄區內立法和專利實踐的要求進行適當的增減，例如在某些司法管轄區，根據立法和專利實踐，計算機可讀介質不包括是電載波信號和電信信號。

以上所述實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的精神和范圍，均應包含在本發明的保護范圍之內。
