本發明屬于計算機防輻射部件技術領域，具體涉及一種電腦用防輻射通氣裝置。

背景技術：

隨著經濟的發展和科技的進步，計算機已經成為我們不可或缺的生活和生產用具，一些人每天都要長時間的與計算機為伴，然而計算機是一種具有輻射的機器，特別是計算機機箱是主要輻射源，現有減小輻射的方式主要是通過封閉隔離的方式來實現，如將機箱用軟磁材料嚴密的封閉，但是計算機機箱內的部件隨著其工作持續的產生熱量，需要持續的散熱，過于封閉的環境是必影響計算機性能，一般都要在機箱箱板側面上設置聯通內外的通氣孔，使機箱內上層空間的熱空氣能順利排出，冷空氣順利進入，通氣孔的設置破壞了機箱的密閉箱，使機箱的屏蔽性能大大的削弱了，致使側面直接輻射量較大，這仍有待于進一步的加以解決。

技術實現要素：

本發明針對現有減小輻射的方式不能使計算機機箱同時滿足散熱性能和防輻射性能的技術問題，提出一種既能夠有效提高計算機機箱的透氣性，又能夠顯著削弱輻射量的電腦用防輻射通氣裝置。

為了解決上述技術問題，本發明采用的技術方案為：

一種電腦用防輻射通氣裝置，設置于計算機機箱上，包括第一擋板、第二擋板及第三擋板，所述第一擋板對應于計算機機箱的外部設置，所述第三擋板對應于計算機機箱的內部設置，所述第二擋板位于所述第一擋板及所述第三擋板的之間，所述第一擋板、所述第二擋板及所述第三擋板相互平行且沿水平方向并排設置，所述第一擋板沿水平方向的側面上開設有多個第一通孔，所述第一通孔沿水平方向延伸，所述第一擋板沿水平方且靠近所述第二擋板的側面上設置有第一l型管道，所述第一l型管道包括第一管道部及第二管道部，所述第一管道部沿水平方向設置，所述第一管道部與所述第一擋板固定連接，所述第一管道部與所述第一通孔同軸設置，所述第一管道部與所述第一通孔密封連通，所述第一管道部沿水平方向且遠離所述第一擋板的端部與所述第二管道部密封連通，所述第二管道部沿豎直方向設置，所述第二管道部的一端與所述第二管道部一體化連接，所述第二管道部的另一端密封連通有中空的第一通風管道，所述第一通風管道沿水平方向設置，所述第一通風管道的一端與所述第二管道部固定連接，所述第一通風管道的另一端與所述第一擋板之間形成有空隙；所述第二擋板沿水平方向的側面上開設有多個第二通孔，所述第二通孔沿水平方向延伸，所述第二擋板沿水平方向且靠近所述第一擋板的側面上設置有多個第二l型管道，所述第二l型管道包括中空的第三管道部及第四管道部，所述第三管道部與所述第一l型管道錯開設置，所述第三管道部沿水平方向設置，所述第三管道部與所述第二擋板固定連接，所述第三管道部的一端與所述第二通孔同軸且密封連通，所述第三管道部的另一端與所述第四管道部密封連通，所述第四管道部沿縱向設置，所述第四管道部與所述第三管道部固定連接，所述第四管道部沿水平方向且遠離所述第二擋板的端部與所述第一擋板之間形成有空隙，所述第四管道部沿縱向且遠離所述第三管道部的端部外表面開設有第一環形凹槽，所述第一環形凹槽與所述第四管道部同軸，所述第一環形凹槽上沿所述第四管道部的周向開設有多個第一排氣孔，所述第一排氣孔沿所述第四管道部的徑向延伸，多個所述第一排氣孔繞所述第四管道部的軸線圓周陣列；所述第二擋板沿水平方向且靠近所述第一擋板的側面上設置有多個第三l型管道，所述第三l型管道包括中空的第五管道部及第六管道部，所述第五管道部沿水平方向設置，所述第五管道部與所述第二擋板固定連接，所述第五管道部的一端與所述第二擋板的第二通孔同軸且密封連通，所述第五管道部的另一端與所述第六管道部密封連通，所述第六管道部沿縱向設置，所述第六管道部的一端與所述第五管道部密封連通，所述第六管道部的另一端外表面開設有第二環形凹槽，所述第二環形凹槽與所述第六管道部同軸，所述第二環形凹槽上沿所述第六管道部的周向開設有多個第二排氣孔，所述第二排氣孔沿所述第六管道部的徑向延伸，多個所述第二排氣孔繞所述第六管道部的軸線圓周陣列，所述第六管道部沿水平方向且遠離所述第二擋板的端部與所述第三擋板之間形成有空隙；所述第三擋板沿水平方向的側面上開設有多個第三通孔，所述第三通孔沿水平方向延伸，所述第三擋板沿水平方且靠近所述第二擋板的側面上設置有第四l型管道，所述第四l型管道包括第七管道部及第八管道部，所述第七管道部沿水平方向設置，所述第七管道部與所述第三擋板固定連接，所述第七管道部與所述第三通孔同軸設置，所述第七管道部與所述第三通孔密封連通，所述第七管道部沿水平方向且遠離所述第三擋板的端部與所述第八管道部密封連通，所述第八管道部沿豎直方向設置，所述第八管道部的一端與所述第七管道部一體化連接，所述第八管道部的另一端密封連通有中空的第二通風管道，所述第二通風管道沿水平方向設置，所述第二通風管道的一端與所述第八管道部固定連接，所述第二通風管道的另一端與所述第三擋板之間形成有空隙，所述第四l型管道與所述第三l型管道交錯設置。

作為優選，所述第一擋板的側面上開設有多個第四通孔，所述第四通孔沿水平方向延伸，所述第一擋板沿水平方向且靠近第二擋板的側面上設置有多個第三通風管道，所述第三通風管道沿水平方向設置，所述第三通風管道的一端與所述第四通孔同軸且密封連通，所述第三通風管道的另一端與所述第二擋板之間形成有空隙，所述第三通風管道與所述第一擋板固定連接，所述第三通風管道與所述第二l型管道交錯設置。

作為優選，所述第三擋板的側面上開設有多個第五通孔，所述第五通孔沿水平方向延伸，所述第三擋板沿水平方向且靠近第二擋板的側面上設置有多個第四通風管道，所述第四通風管道沿水平方向設置，所述第四通風管道的一端與所述第五通孔同軸且密封連通，所述第四通風管道的另一端與所述第二擋板之間形成有空隙，所述第四通風管道與所述第三擋板固定連接，所述第四通風管道與所述第三l型管道錯開設置。

作為優選，所述第一l型管道沿豎直方向設置有多個，多個所述第一l型管道沿豎直方向并排設置，所述第一l型管道沿縱向設置有多個，多個所述第一l型管道沿縱向并排設置。

作為優選，所述第四l型管道沿豎直方向設置有多個，多個所述第四l型管道沿豎直方向并排設置，所述第四l型管道沿縱向設置有多個，多個所述第四l型管道沿縱向并排設置。

作為優選，所述第一通風管道與所述第一擋板之間空隙沿水平方向的尺寸不大于所述第一通風管道沿水平方向尺寸的五分之一，所述第一擋板第一通孔的孔徑不大于所述第一通風管道沿水平方向尺寸的五分之一。

作為優選，所述第二通風管道與所述第三擋板之間空隙沿水平方向的尺寸不大于所述第二通風管道沿水平方向尺寸的五分之一，所述第三擋板第三通孔的孔徑不大于所述第二通風管道沿水平方向尺寸的五分之一。

作為優選，所述第一擋板、所述第二擋板及所述第三擋板均為矩形板，所述第二擋板沿縱向的尺寸均大于所述第一擋板及所述第三擋板沿縱向的尺寸，所述第二擋板沿豎直方向的尺寸均大于所述所述第一擋板及所述第三擋板沿豎直方向的尺寸。

作為優選，所述第一擋板的端部設置有第一側板，所述第一側板沿所述第一擋板的周向環繞設置，所述第一側板沿水平方向且朝向所述第二擋板延伸，所述第一側板連接有第一法蘭，所述第一法蘭與所述第二擋板密封連接；所述第三擋板的端部設置有第二側板，所述第二側板沿所述第三擋板的周向環繞設置，所述第二側板沿水平方向且朝向所述第二擋板延伸，所述第二側板連接有第二法蘭，所述第二法蘭與所述第二擋板密封連接。

作為優選，所述第一法蘭為永磁體法蘭，所述第二擋板為鐵板，所述第一法蘭通過磁性與所述第二擋板吸附，所述第一法蘭與所述第一側板一體化連接，所述第二法蘭為永磁體法蘭，所述第二擋板為鐵板，所述第二法蘭通過磁性與所述第二擋板吸附，所述第二法蘭與所述第二側板一體化連接。

本發明有益效果是：

本發明電腦用防輻射通氣裝置通過設置第一擋板、第二擋板、第三擋板、第一l型管道、第一通風管道、第二l型管道、第三l型管道、第四l型管道及第二通風管道，使氣體沿曲折迂回的流道流通，即可以為計算機機箱氣流流通提供通道，同時計算機內產生的電磁輻射也要經過和氣流同樣的路徑才能到達外部，電磁信號沿在狹窄通道遇到障礙多次變向，經過變向、隔離、吸收、衰減其到達外部的強度大大的減弱，避免直接高強輻射對人的電磁輻射危害，同時還可以減少噪音，因此本發明計算機用防輻射透氣裝置既能夠有效提高計算機機箱的透氣性，又能夠顯著削弱輻射量的計算機用防輻射透氣裝置。

附圖說明

下面對本說明書附圖所表達的內容及圖中的標記作簡要說明：

圖1是本發明實施例的整體結構示意圖之一；

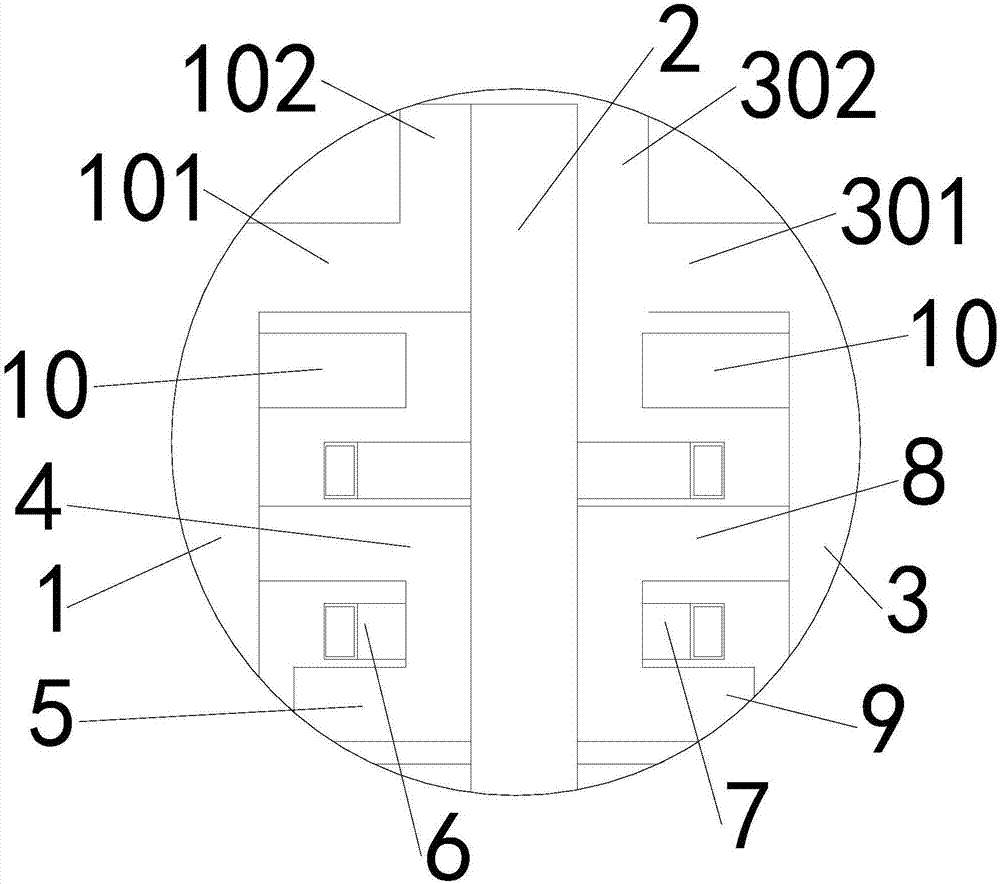

圖2是圖1中a部分的局部放大示意圖；

圖3是本發明實施例的整體結構示意圖之二；

圖4是本發明實施例第二l型管道的結構示意圖；

圖5是本發明實施例的立體結構示意圖；

圖中1、第一擋板；101、第一側板；102、第一法蘭；2、第二擋板；3、第三擋板；301、第二側板；302、第二法蘭；4、第一l型管道；5、第一通風管道；6、第二l型管道；601、第一環形凹槽；602、第一排氣孔；7、第三l型管道；8、第四l型管道；9、第二通風管道；10、第三通風管道；11、第四通風管道。

具體實施方式

下面對照附圖，通過對實施例的描述，本發明的具體實施方式如所涉及的各構件的形狀、構造、各部分之間的相互位置及連接關系、各部分的作用及工作原理、制造工藝及操作使用方法等，作進一步詳細的說明，以幫助本領域技術人員對本發明的發明構思、技術方案有更完整、準確和深入的理解。

在本發明的描述中，需要說明的是本發明所述的縱向?yàn)榇怪庇诟綀D1所示的方向；術語“內”、“外”、“上”、“下”、“水平方向”、“豎直方向”、“縱向”等指示的方位或位置關系為基于附圖1所示的位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。此外，術語“第一”、“第二”、“第三”、“第四”、“第五”僅用于描述目的，而不能理解為指示或暗示相對重要性。

如圖1至圖5所示，一種電腦用防輻射通氣裝置，設置于計算機機箱上，包括第一擋板1、第二擋板2及第三擋板3，所述第一擋板1對應于計算機機箱的外部設置，所述第三擋板3對應于計算機機箱的內部設置，所述第二擋板2位于所述第一擋板1及所述第三擋板3的之間，所述第一擋板1、所述第二擋板2及所述第三擋板3相互平行且沿水平方向并排設置，所述第一擋板1沿水平方向的側面上開設有多個第一通孔，所述第一通孔沿水平方向延伸，所述第一擋板1沿水平方且靠近所述第二擋板2的側面上設置有第一l型管道4，所述第一l型管道4包括第一管道部及第二管道部，所述第一管道部沿水平方向設置，所述第一管道部與所述第一擋板1固定連接，所述第一管道部與所述第一通孔同軸設置，所述第一管道部與所述第一通孔密封連通，所述第一管道部沿水平方向且遠離所述第一擋板1的端部與所述第二管道部密封連通，所述第二管道部沿豎直方向設置，所述第二管道部的一端與所述第二管道部一體化連接，所述第二管道部的另一端密封連通有中空的第一通風管道5，所述第一通風管道5沿水平方向設置，所述第一通風管道5的一端與所述第二管道部固定連接，所述第一通風管道5的另一端與所述第一擋板1之間形成有空隙；

進一步如圖1至圖5所示，所述第二擋板2沿水平方向的側面上開設有多個第二通孔，所述第二通孔沿水平方向延伸，所述第二擋板2沿水平方向且靠近所述第一擋板1的側面上設置有多個第二l型管道6，所述第二l型管道6包括中空的第三管道部及第四管道部，所述第三管道部與所述第一l型管道4錯開設置，所述第三管道部沿水平方向設置，所述第三管道部與所述第二擋板2固定連接，所述第三管道部的一端與所述第二通孔同軸且密封連通，所述第三管道部的另一端與所述第四管道部密封連通，所述第四管道部沿縱向設置，所述第四管道部與所述第三管道部固定連接，所述第四管道部沿水平方向且遠離所述第二擋板2的端部與所述第一擋板1之間形成有空隙，所述第四管道部沿縱向且遠離所述第三管道部的端部外表面開設有第一環形凹槽601，所述第一環形凹槽601與所述第四管道部同軸，所述第一環形凹槽601上沿所述第四管道部的周向開設有多個第一排氣孔602，所述第一排氣孔602沿所述第四管道部的徑向延伸，多個所述第一排氣孔602繞所述第四管道部的軸線圓周陣列；

進一步如圖1至圖5所示，所述第二擋板2沿水平方向且靠近所述第一擋板1的側面上設置有多個第三l型管道7，所述第三l型管道7包括中空的第五管道部及第六管道部，所述第五管道部沿水平方向設置，所述第五管道部與所述第二擋板2固定連接，所述第五管道部的一端與所述第二擋板2的第二通孔同軸且密封連通，所述第五管道部的另一端與所述第六管道部密封連通，所述第六管道部沿縱向設置，所述第六管道部的一端與所述第五管道部密封連通，所述第六管道部的另一端外表面開設有第二環形凹槽，所述第二環形凹槽與所述第六管道部同軸，所述第二環形凹槽上沿所述第六管道部的周向開設有多個第二排氣孔，所述第二排氣孔沿所述第六管道部的徑向延伸，多個所述第二排氣孔繞所述第六管道部的軸線圓周陣列，所述第六管道部沿水平方向且遠離所述第二擋板2的端部與所述第三擋板3之間形成有空隙；

進一步如圖1至圖5所示，所述第三擋板3沿水平方向的側面上開設有多個第三通孔，所述第三通孔沿水平方向延伸，所述第三擋板3沿水平方且靠近所述第二擋板2的側面上設置有第四l型管道8，所述第四l型管道8包括第七管道部及第八管道部，所述第七管道部沿水平方向設置，所述第七管道部與所述第三擋板3固定連接，所述第七管道部與所述第三通孔同軸設置，所述第七管道部與所述第三通孔密封連通，所述第七管道部沿水平方向且遠離所述第三擋板3的端部與所述第八管道部密封連通，所述第八管道部沿豎直方向設置，所述第八管道部的一端與所述第七管道部一體化連接，所述第八管道部的另一端密封連通有中空的第二通風管道9，所述第二通風管道9沿水平方向設置，所述第二通風管道9的一端與所述第八管道部固定連接，所述第二通風管道9的另一端與所述第三擋板3之間形成有空隙，所述第四l型管道8與所述第三l型管道7交錯設置。

本發明電腦用防輻射通氣裝置通過設置第一擋板1、第二擋板2、第三擋板3、第一l型管道4、第一通風管道5、第二l型管道6、第三l型管道7、第四l型管道8及第二通風管道9，使氣體沿曲折迂回的流道流通，即可以為計算機機箱氣流流通提供通道，同時計算機內產生的電磁輻射也要經過和氣流同樣的路徑才能到達外部，電磁信號沿在狹窄通道遇到障礙多次變向，經過變向、隔離、吸收、衰減其到達外部的強度大大的減弱，避免直接高強輻射對人的電磁輻射危害，同時還可以減少噪音，因此本發明計算機用防輻射透氣裝置既能夠有效提高計算機機箱的透氣性，又能夠顯著削弱輻射量的計算機用防輻射透氣裝置。

進一步，如圖1至圖5所示，所述第一擋板1的側面上開設有多個第四通孔，所述第四通孔沿水平方向延伸，所述第一擋板1沿水平方向且靠近第二擋板2的側面上設置有多個第三通風管道10，所述第三通風管道10沿水平方向設置，所述第三通風管道10的一端與所述第四通孔同軸且密封連通，所述第三通風管道10的另一端與所述第二擋板2之間形成有空隙，所述第三通風管道10與所述第一擋板1固定連接，所述第三通風管道10與所述第二l型管道6交錯設置。

進一步，如圖1至圖5所示，所述第三擋板3的側面上開設有多個第五通孔，所述第五通孔沿水平方向延伸，所述第三擋板3沿水平方向且靠近第二擋板2的側面上設置有多個第四通風管道11，所述第四通風管道11沿水平方向設置，所述第四通風管道11的一端與所述第五通孔同軸且密封連通，所述第四通風管道11的另一端與所述第二擋板2之間形成有空隙，所述第四通風管道11與所述第三擋板3固定連接，所述第四通風管道11與所述第三l型管道7錯開設置。

作為優選的，所述第一l型管道4沿豎直方向設置有多個，多個所述第一l型管道4沿豎直方向并排設置，所述第一l型管道4沿縱向設置有多個，多個所述第一l型管道4沿縱向并排設置。

另外，所述第四l型管道8沿豎直方向設置有多個，多個所述第四l型管道8沿豎直方向并排設置，所述第四l型管道8沿縱向設置有多個，多個所述第四l型管道8沿縱向并排設置。

作為優選的，所述第一通風管道5與所述第一擋板1之間空隙沿水平方向的尺寸不大于所述第一通風管道5沿水平方向尺寸的五分之一，所述第一擋板1第一通孔的孔徑不大于所述第一通風管道5沿水平方向尺寸的五分之一。

另外，所述第二通風管道9與所述第三擋板3之間空隙沿水平方向的尺寸不大于所述第二通風管道9沿水平方向尺寸的五分之一，所述第三擋板3第三通孔的孔徑不大于所述第二通風管道9沿水平方向尺寸的五分之一。

作為優選的，所述第一擋板1、所述第二擋板2及所述第三擋板3均為矩形板，所述第二擋板2沿縱向的尺寸均大于所述第一擋板1及所述第三擋板3沿縱向的尺寸，所述第二擋板2沿豎直方向的尺寸均大于所述所述第一擋板1及所述第三擋板3沿豎直方向的尺寸。

進一步，如圖1至圖5所示，所述第一擋板1的端部設置有第一側板101，所述第一側板101沿所述第一擋板1的周向環繞設置，所述第一側板101沿水平方向且朝向所述第二擋板2延伸，所述第一側板101連接有第一法蘭102，所述第一法蘭102與所述第二擋板2密封連接；所述第三擋板3的端部設置有第二側板301，所述第二側板301沿所述第三擋板3的周向環繞設置，所述第二側板301沿水平方向且朝向所述第二擋板2延伸，所述第二側板301連接有第二法蘭302，所述第二法蘭302與所述第二擋板2密封連接。

作為優選的，所述第一法蘭102為永磁體法蘭，所述第二擋板2為鐵板，所述第一法蘭102通過磁性與所述第二擋板2吸附，所述第一法蘭102與所述第一側板101一體化連接，所述第二法蘭302為永磁體法蘭，所述第二擋板2為鐵板，所述第二法蘭302通過磁性與所述第二擋板2吸附，所述第二法蘭302與所述第二側板301一體化連接。

上面結合附圖對本發明進行了示例性描述，顯然本發明具體實現并不受上述方式的限制，只要采用了本發明的方法構思和技術方案進行的各種非實質性的改進，或未經改進將本發明的構思和技術方案直接應用于其它場合的，均在本發明的保護范圍之內。本發明的保護范圍應該以權利要求書所限定的保護范圍為準。
