本發明屬于油氣勘探，涉及一種水平井實鉆情況分析的方法，具體地說是一種水平井實鉆情況分析并優化速度模型的方法及裝置。

背景技術：

1、近年來，我國頁巖氣勘探開發已進入增儲上產的關鍵時期。在頁巖氣開發過程中，水平井鉆遇率是決定開發效果的關鍵影響因素。目前水平井鉆進過程中主要依靠地質導向技術進行靶體跟蹤。深度域的地震數據可以反應大尺度下的地層走勢，對地質導向技術起到了重要的補充作用。不僅如此，深度域的地震數據體對靶體深度的預測可以指導水平井準確入靶，對斷層的刻畫也可以為鉆井人員提示風險。所以如何得到更為精確的深度域的成像數據體是一個非常重要的研究方向。隨著研究的不斷深入，為了提高精度，研究人員確立了直接使用疊前深度偏移數據體指導水平井鉆進的方針。四川盆地頁巖氣開發區內微幅構造及天然裂縫發育程度高，目的層產狀變化大，對地震疊前深度偏移數據體的精度提出了更高的要求。

2、目前，業內主要采用網格層析技術對疊前深度偏移的速度模型進行優化。網格層析技術使用cmp道集的反射波旅行時等信息，通過數據驅動的方式反演地下速度變化趨勢。然而受地震數據分辨率和采樣率的限制，網格層析反演得到的速度模型精度有限。事實上，目前的深度偏移結果經常與實鉆不吻合。

3、現有技術中面對與實鉆不吻合的情況，通常是根據已出現的井震誤差直接對剖面進行校正，這種結果通常不具有預測性，后續鉆井很可能會遇到同源的誤差，甚至校正行為的本身也會導致剖面畸變，從而產生新的誤差，影響鉆井效果。

技術實現思路

1、本發明的目的，旨在要提供一種水平井實鉆情況分析并優化速度模型的方法及裝置，以解決水平井實鉆結果與深度偏移結果不吻合導致鉆井效果差的問題。

2、為了實現上述目的，本發明采用的技術方案是：

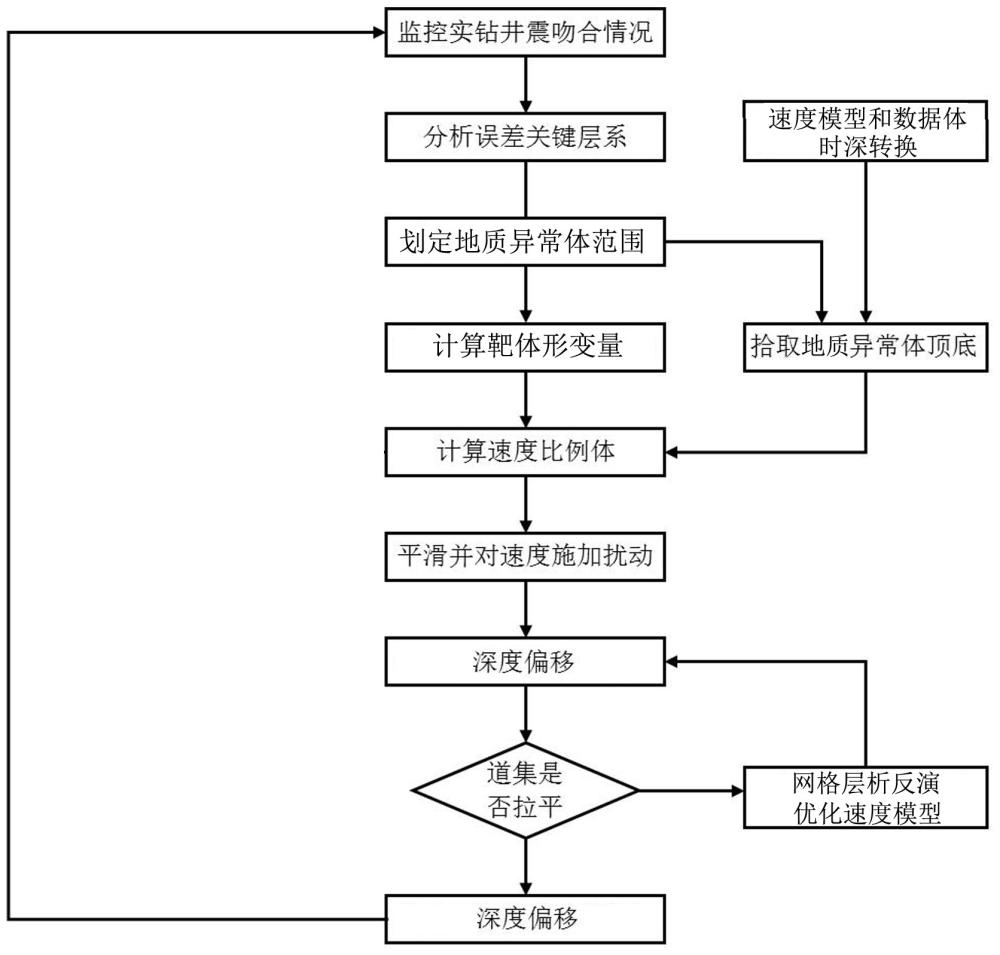

3、一種水平井實鉆情況分析并優化速度模型的方法，包括以下步驟：

4、s1.監控水平井隨鉆導向模型與深度域偏移成像數據體是否吻合；

5、s2.出現不吻合時，分析造成誤差的層系，劃定地質異常體的范圍；

6、s3.根據誤差和地質異常體的關系勾畫靶體期望輸出層位，計算靶體形變量；

7、s4.根據地質異常體的范圍和靶體形變量計算速度擾動量，生成時間域速度比例體，平滑速度比例體，對速度模型施加擾動；

8、s5.用擾動后的速度模型做深度偏移處理，并進行網格層析反演，即得優化的速度模型。

9、作為一種限定，所述步驟s2具體包括：

10、出現不吻合時，以平面、剖面相結合的方式分析造成誤差的層系，在時間域偏移成像數據體和深度域偏移成像數據體中劃定地質異常體的地層頂和地層底的橫向范圍。

11、作為另一種限定，所述步驟s3具體包括：

12、根據誤差情況和地質異常體厚度的關系推算該地質異常體造成的靶體深度變化，勾畫深度域靶體期望輸出層位h*，并計算靶體形變量△h：

13、△h＝h*-h

14、式中，△h為靶體形變量；h*為深度域靶體期望輸出層位；h為深度域偏移成像數據體中靶體層位。

15、作為第三種限定，所述步驟s4具體包括：

16、s41.根據地質異常體的范圍和靶體形變量計算速度擾動量，計算公式為：

17、u＝(db-dt+△h)/(db-dt)

18、式中，u為速度擾動量；db為深度域偏移成像數據體中地質異常體的地層底；dt為深度域偏移成像數據體中地質異常體的地層頂；△h為靶體形變量；

19、s42.生成時間域速度比例體：在時間域偏移成像數據體中，地質異常體的地層頂tt和地層底tb之間填充u，其余空間填充1，生成時間域速度比例體st；

20、s43.平滑時間域速度比例體st得到sst，并對時間域速度模型vt施加擾動：

21、uvt＝sst*vt

22、式中，uvt為擾動后時間域速度模型；sst為平滑后時間域速度比例體；vt為時間域速度模型；

23、s44.將擾動后時間域速度模型uvt轉換到深度域，獲得擾動后深度域速度模型uvd。

24、作為第四種限定，所述步驟s5具體包括：

25、用擾動后的深度域速度模型偏移，進行多輪網格層析反演，直到速度穩定、道集拉平，即得優化的速度模型。

26、作為第五種限定，所述步驟s5后還包括：

27、s6.使用優化的速度模型進行整體深度偏移，得到新的深度域偏移成像數據體，并監控與水平井隨鉆導向模型是否吻合。

28、本發明還提供了一種水平井實鉆情況分析并優化速度模型的裝置，包括：

29、判斷模塊，用于監控水平井隨鉆導向模型與深度域偏移成像數據體是否吻合；

30、地質異常體分析模塊，用于出現不吻合時，分析造成誤差的層系，劃定地質異常體的范圍；

31、靶體形變量計算模塊，用于根據誤差和地質異常體的關系勾畫靶體期望輸出層位，計算靶體形變量；

32、速度擾動模塊，用于根據地質異常體的范圍和靶體形變量計算速度擾動量，生成時間域速度比例體，平滑速度比例體，對速度模型施加擾動；

33、速度模型優化模塊，用擾動后的速度模型做深度偏移處理，并進行網格層析反演，得到優化的速度模型。

34、由于采用了上述技術方案，本發明與現有技術相比，所取得的技術進步在于：

35、本發明提供的一種水平井實鉆情況分析并優化速度模型的方法及裝置，通過分析確定產生誤差的層系，劃定地質異常體的范圍，并估算地質異常體的影響，計算速度比例體，對速度模型施加擾動，再利用網格層析更新并穩定速度模型，最終消除該類地質異常體產生的誤差，從而有效提高井震吻合度，提升地震數據對水平井鉆井的支撐效果；且該方法具有預測性，水平井的后續鉆進和臨井的全井鉆進時皆不會再遇到相同地質異常體造成井震誤差的情況。

技術特征：

1.一種水平井實鉆情況分析并優化速度模型的方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的一種水平井實鉆情況分析并優化速度模型的方法，其特征在于，所述步驟s2具體包括：

3.根據權利要求1或2所述的一種水平井實鉆情況分析并優化速度模型的方法，其特征在于，所述步驟s3具體包括：

4.根據權利要求1或2所述的一種水平井實鉆情況分析并優化速度模型的方法，其特征在于，所述步驟s4具體包括：

5.根據權利要求1或2所述的一種水平井實鉆情況分析并優化速度模型的方法，其特征在于，所述步驟s5具體包括：

6.根據權利要求1或2所述的一種水平井實鉆情況分析并優化速度模型的方法，其特征在于，所述步驟s5后還包括：

7.一種水平井實鉆情況分析并優化速度模型的裝置，其特征在于，包括：

技術總結
本發明公開了一種水平井實鉆情況分析并優化速度模型的方法及裝置，屬于油氣勘探技術領域。該方法包括以下步驟：S1.監控實鉆井震吻合情況；S2.出現不吻合時，分析造成誤差的層系，劃定地質異常體的范圍；S3.根據誤差和地質異常體的關系勾畫靶體期望輸出層位，計算靶體形變量；S4.根據地質異常體的范圍和靶體形變量計算速度擾動量，計算并平滑速度比例體，對速度模型施加擾動；S5.用擾動后的速度模型深度偏移，進行網格層析反演，即得優化的速度模型。本發明能有效提高井震吻合度，提升地震數據對水平井鉆井的支撐效果；且具有預測性，水平井的后續鉆進和臨井的全井鉆進時皆不會再遇到相同地質異常體造成井震誤差的情況。

技術研發人員：楊宗青,楊星宇,楊曉,刁永波,李宏偉,張一鳴
受保護的技術使用者：中國石油天然氣集團有限公司
技術研發日：
技術公布日：2025/4/28
