本技術涉及直線篩，具體為一種高精度結構直線篩。

背景技術：

1、直線篩是一種常見的篩分設備，廣泛用于顆粒物料的篩分和分級。

2、直線篩利用振動電機激振作為振動源，使物料在篩網上被拋起，同時向前作直線運動，物料從給料機均勻地進入篩分機的進料口，通過多層篩網產生數種規格的篩上物、篩下物、分別從各自的出口排出，但現有的直線篩存在以下缺點：

3、現有的直線篩內常設置有多級的篩網，但當篩網發生堵塞的時候，不方便拆卸，不利于取出篩網清理堵塞物以及進行維護；

4、現有的直線篩在振動篩分顆粒物料時，會產生較多的揚塵，但缺乏對這些揚塵、碎屑的收集結構，導致直線篩內的清理不方便。

技術實現思路

1、本實用新型的目的在于提供一種高精度結構直線篩，以解決上述背景技術中提出的現有的直線篩內常設置有多級的篩網，但當篩網發生堵塞的時候，不方便拆卸，不利于取出篩網清理堵塞物以及進行維護，直線篩在振動篩分顆粒物料時，會產生較多的揚塵，但缺乏對這些揚塵、碎屑的收集結構，導致直線篩內的清理不方便的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種高精度結構直線篩，包括殼體，所述殼體的頂端鉸接有頂蓋，所述殼體內壁的頂部固定連接有卡座一，所述卡座一的內壁卡合有篩網一，所述殼體內壁的底部固定連接有卡座二，所述卡座二的內壁卡合有篩網二，所述頂蓋底端的兩側均固定連接有吸塵頭，所述卡座一內壁的兩側和卡座二內壁的兩側均開設有容置槽，所述容置槽的內壁滑動連接有限位板，所述篩網一的兩側和篩網二的兩側均開設有限位槽，所述容置槽內壁一側的中部固定嵌設有電磁鐵，所述限位板的中部固定嵌設有鐵片，所述殼體底端中部的兩側均固定安裝有振動電機。

3、使用本技術方案的一種高精度結構直線篩時，該直線篩內的篩網拆裝方便，在發生堵塞時便于取出篩網清理堵塞物以及進行維護，該直線篩可對物料篩分時產生的揚塵、碎屑進行收集，使得直線篩內的清理方便。

4、作為本實用新型的一種優選技術方案，所述殼體兩側的兩端均固定連接有彈簧一，四個所述彈簧一的底端均固定連接有支柱，四個所述支柱的底端固定連接有底框，所述底框頂端的一側固定安裝有儲塵盒，所述儲塵盒的頂端固定連通有三通管，所述三通管頂部的兩側均固定連接有風管，且兩個所述風管的頂端分別與兩個吸塵頭固定連通。在彈簧一配合下，振動電機可帶動殼體內的篩網振動。

5、作為本實用新型的一種優選技術方案，所述容置槽內壁一側的兩端均開設有凹槽，兩個所述凹槽的內壁固定連接有彈簧二，且兩個所述彈簧二的一端與限位板固定連接，所述限位板與限位槽的內壁卡合。限位板卡入在限位槽內可鎖定篩網的位置。

6、作為本實用新型的一種優選技術方案，所述儲塵盒的頂部固定安裝有風機，所述風機的輸入端卡合有濾網，且所述風機的輸入端與儲塵盒的內部連通。設置的濾網可將灰塵過濾阻攔在儲塵盒內。

7、作為本實用新型的一種優選技術方案，所述儲塵盒的側壁通過螺栓固定安裝有蓋板。蓋板拆下后可排出儲塵盒內的灰塵、碎屑。

8、作為本實用新型的一種優選技術方案，所述殼體的一端固定連通有三個排料嘴，所述排料嘴的底端固定連通有下料口。篩網完的物料分別從各個下料口排出。

9、作為本實用新型的一種優選技術方案，所述篩網一的孔徑尺寸大于篩網二的孔徑尺寸，所述篩網一頂端的兩側和篩網二頂端的兩側均固定連接有提手。設置提手便于上提取出篩網。

10、作為本實用新型的一種優選技術方案，所述頂蓋頂端的一側固定連通有進料口。將物料從進料口均勻的投入至殼體內。

11、與現有技術相比，本實用新型的有益效果是：

12、打開頂蓋后，通過啟動卡座內的電磁鐵，吸附帶有鐵片的限位板，使其縮回到容置槽內，即可解鎖將篩網下拆卸，當將篩網清理完畢安裝到卡座后，關閉電磁鐵，使限位板在彈簧二作用下卡入篩網側邊的限位槽內，固定其位置，由此該直線篩內的篩網拆裝方便，在發生堵塞時便于取出篩網清理堵塞物以及進行維護；

13、2、通過在直線篩對物料的篩分期間啟動風機，借助兩個吸塵頭可將殼內產生的揚塵吸入，經過風管以及三通管輸送至儲塵盒，并在濾網的阻攔下收集在儲塵盒內，由此該直線篩可對物料篩分時產生的揚塵、碎屑進行收集，使得直線篩內的清理方便。

技術特征：

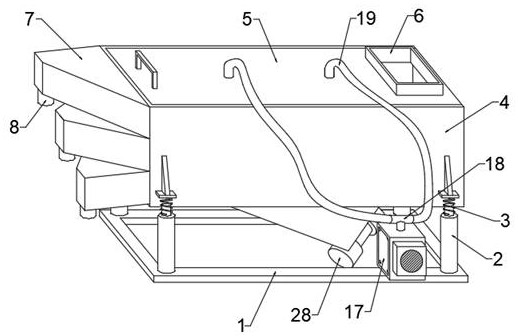

1.一種高精度結構直線篩，包括殼體（4），其特征在于：所述殼體（4）的頂端鉸接有頂蓋（5），所述殼體（4）內壁的頂部固定連接有卡座一（9），所述卡座一（9）的內壁卡合有篩網一（10），所述殼體（4）內壁的底部固定連接有卡座二（12），所述卡座二（12）的內壁卡合有篩網二（13），所述頂蓋（5）底端的兩側均固定連接有吸塵頭（20），所述卡座一（9）內壁的兩側和卡座二（12）內壁的兩側均開設有容置槽（21），所述容置槽（21）的內壁滑動連接有限位板（22），所述篩網一（10）的兩側和篩網二（13）的兩側均開設有限位槽（23），所述容置槽（21）內壁一側的中部固定嵌設有電磁鐵（26），所述限位板（22）的中部固定嵌設有鐵片（27），所述殼體（4）底端中部的兩側均固定安裝有振動電機（28）。

2.根據權利要求1所述的一種高精度結構直線篩，其特征在于：所述殼體（4）兩側的兩端均固定連接有彈簧一（3），四個所述彈簧一（3）的底端均固定連接有支柱（2），四個所述支柱（2）的底端固定連接有底框（1），所述底框（1）頂端的一側固定安裝有儲塵盒（14），所述儲塵盒（14）的頂端固定連通有三通管（18），所述三通管（18）頂部的兩側均固定連接有風管（19），且兩個所述風管（19）的頂端分別與兩個吸塵頭（20）固定連通。

3.根據權利要求1所述的一種高精度結構直線篩，其特征在于：所述容置槽（21）內壁一側的兩端均開設有凹槽（24），兩個所述凹槽（24）的內壁固定連接有彈簧二（25），且兩個所述彈簧二（25）的一端與限位板（22）固定連接，所述限位板（22）與限位槽（23）的內壁卡合。

4.根據權利要求2所述的一種高精度結構直線篩，其特征在于：所述儲塵盒（14）的頂部固定安裝有風機（15），所述風機（15）的輸入端卡合有濾網（16），且所述風機（15）的輸入端與儲塵盒（14）的內部連通。

5.根據權利要求2所述的一種高精度結構直線篩，其特征在于：所述儲塵盒（14）的側壁通過螺栓固定安裝有蓋板（17）。

6.根據權利要求1所述的一種高精度結構直線篩，其特征在于：所述殼體（4）的一端固定連通有三個排料嘴（7），所述排料嘴（7）的底端固定連通有下料口（8）。

7.根據權利要求1所述的一種高精度結構直線篩，其特征在于：所述篩網一（10）的孔徑尺寸大于篩網二（13）的孔徑尺寸，所述篩網一（10）頂端的兩側和篩網二（13）頂端的兩側均固定連接有提手（11）。

8.根據權利要求1所述的一種高精度結構直線篩，其特征在于：所述頂蓋（5）頂端的一側固定連通有進料口（6）。

技術總結
本技術公開了一種高精度結構直線篩，包括殼體，殼體的頂端鉸接有頂蓋，殼體內壁的頂部固定連接有卡座一，卡座一的內壁卡合有篩網一，殼體內壁的底部固定連接有卡座二，卡座二的內壁卡合有篩網二，底框頂端的一側固定安裝有儲塵盒，頂蓋底端的兩側均固定連接有吸塵頭，卡座一內壁的兩側和卡座二內壁的兩側均開設有容置槽，容置槽的內壁滑動連接有限位板，篩網一的兩側和篩網二的兩側均開設有限位槽，本技術一種高精度結構直線篩，該直線篩內的篩網拆裝方便，在發生堵塞時便于取出篩網清理堵塞物以及進行維護，該直線篩可對物料篩分時產生的揚塵、碎屑進行收集，使得直線篩內的清理方便。

技術研發人員：于本生,郭炳樓,賈濟,王躍河,賀占胥
受保護的技術使用者：新鄉市高服機械股份有限公司
技術研發日：20240615
技術公布日：2025/4/28
