本發明涉及計算機，尤其是涉及一種基于輕量化重構機制的分布式圖形化程序開發平臺。

背景技術：

1、熱工水力測控程序是指在熱能工程、流體力學領域中用于監測和控制熱力系統或水力系統的軟件程序，這些程序通常被應用于各種工業過程，如發電廠(尤其是核電廠)、供暖系統、空調系統以及冷卻循環系統等；而熱工水力測控程序在編制時，由于圖形化編程具有易操作性和易讀性的特點，因此一般在測控領域具有較多的應用。

2、目前，多采用基于iec61131的plc、dcs，或者其他專用圖形化編程方式平臺進行，如labview，進行熱工水力測控程序的開發；但是在熱工水力測控領域中，測控程序之間具有分布式部署的特征，且用戶編制程序的開發終端和程序運行的運行終端往往不一致，或不同程序需在不同運行終端上運行；

3、因此，將開發的圖形化測控程序從開發終端部署到不同環境的程序運行終端，往往需要使用交叉編譯工具，因此還需要將交叉編譯環境集成于上述程序開發平臺中，但不同平臺之間交叉編譯工具并不完善；同時，不同的運行終端環境需要與之對應的編譯器去執行編譯操作，故而在涉及多種運行終端環境時，采用交叉編譯環境集成的方式，將會導致開發平臺過于臃腫。

4、中國專利(cn114706569a)公開了一種圖形化嵌入式開發平臺，可以滿足嵌入式系統的實時性要求，以及智能化的需求，并且在使用上具有很強的便利性，但是該開發平臺依然不具有集成編譯功能，

5、因而，我們提出一種能夠通過減少編譯時間，而提高程序調試和部署效率的程序開發平臺。

技術實現思路

1、為了克服背景技術中的不足，本發明公開了一種基于輕量化重構機制的分布式圖形化程序開發平臺。

2、為實現上述發明目的，本發明采用如下技術方案：

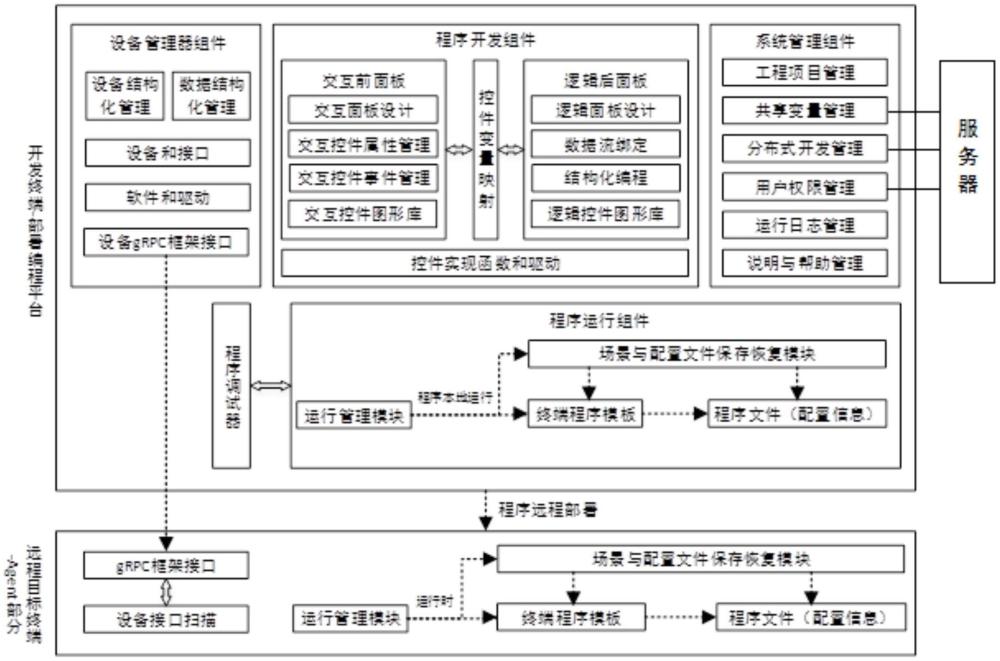

3、一種基于輕量化重構機制的分布式圖形化程序開發平臺，包括上位機和下位機；

4、所述上位機包括相互獨立的設備管理器組件、開發平臺主體以及服務器；其中設備管理器組件用于與下位機之間進行現場設備及數據信息的交互；

5、所述開發平臺主體用于圖形化程序的設計、管理以及編譯運行；

6、所述服務器基于c/s架構，為用戶提供角色鑒權、分布式開發管理的程序版本上傳/下載以及共享變量中轉的功能；

7、所述下位機包括agent系統服務，與設備管理器組件連接。

8、優選的，所述設備管理器組件包括管理模塊、設備和接口、軟件和驅動以及grpc框架接口，其中，管理模塊用于管理接收到的下位機數據和現場設備分布結構數據；

9、所述設備和接口用于連接外部輸入設備；

10、所述軟件和驅動內寫入有多種驅動軟件；

11、所述grpc框架接口與下位機進行數據交互。

12、優選的，所述開發平臺主體包括程序開發組件、系統管理組件和程序運行組件；

13、其中程序開發組件采用圖形化編程和連線的方式完成圖形化程序的開發，并且能夠構建圖形化程序中各元素之間的數據及邏輯關系；

14、所述系統管理組件負責提供工程項目管理、分布式開發管理、共享變量管理、用戶權限管理、運行日志管理和輔助說明功能；

15、所述程序運行組件用于運行圖形化程序。

16、優選的，所述圖形化編程為基于視圖、場景和元素構成的三層模型。

17、優選的，所述數據及邏輯關系采用模塊化的方式，用于將圖形化編程元素固定功能代碼與程序非固定的配置關系相互分離；

18、且非固定的配置關系包括測控程序內部的邏輯關系和測控程序之間的邏輯關系，其中，測控程序內部的邏輯關系包括圖形化編程元素的配置信息、連線配置信息，測控程序之間的邏輯關系為共享變量配置信息。

19、優選的，所述測控程序內部的邏輯關系包括平級關系和父子關系，其中，平級關系為順序型執行，而父子關系為嵌套執行。

20、優選的，所述程序運行組件包括非固定的配置關系形成輕量化程序文件，以及固定功能代碼形成終端程序模板，其中輕量化程序文件包含圖形化編程元素的配置信息、連線配置信息以及共享變量配置信息，終端程序模板包含圖形化編程元素的固定功能代碼，針對不同的運行終端有不同的模板。

21、優選的，所述輕量化程序文件包括編程控件信息、編程連線信息和共享變量信息，其中編程控件信息和編程連線信息保存程序內部的數據及邏輯關系配置信息，共享變量信息保存程序之間數據及邏輯關系的配置信息。

22、由于采用如上所述的技術方案，本發明具有如下有益效果：

23、本發明公開的一種基于輕量化重構機制的分布式圖形化程序開發平臺，

24、1、通過將設備管理器組件、開發平臺主體以及服務器設計為相互獨立的組件，可以提高系統的穩定性、可靠性和可維護性，同時也便于資源管理和分布式部署；并且通過開發平臺主體能夠直接設計并編譯圖形化程序，有效減少程序開發平臺的整體編譯時間，提高程序調試的效率；

25、2、基于c/s架構的服務器不僅提供了強大的安全性保障，還支持高效的分布式開發流程，同時通過共享變量中轉服務增強了程序間的協作能力，這些功能的結合，為用戶提供了高效、安全且易于擴展的開發環境；

26、3、采用圖形化編程和連線的方式完成圖形化程序的開發使得程序開發更加直觀，降低了學習曲線；

27、4、程序運行組件采用終端程序模板+輕量化程序文件的運行架構，有效減少了編譯時間，加快了部署過程，并且由于終端程序模板是基于運行環境生成，某一終端程序模板適用于該運行環境中的所有測控程序，因此，保證了同一運行環境下測控程序之間的兼容性；

28、另外，終端程序模板可看作一種形參類型，針對不同的目標終端運行環境，生成不同的終端程序模板的具象化實參，保證了多目標終端運行環境下的兼容性和擴展性；同時，終端程序模板可通過交叉編譯器或者本地編譯獲得，避免了交叉編譯鏈不完善的缺陷，并且也使得平臺無需集成完整的編譯環境，極大地精簡了開發平臺的組件內容；同時，程序部署、運行過程中沒有實時編譯的步驟，減少了時間成本，提高了測控系統的調試效率；

29、5、平臺具有測控子程序的模塊化封裝設計，可實現圖形化子程序的嵌套復用，極大地提升了圖形化程序開發的效率，可形成面向不同用戶需求的各種專用編程控件庫。

技術特征：

1.一種基于輕量化重構機制的分布式圖形化程序開發平臺，其特征是：包括上位機和下位機；

2.如權利要求1所述的基于輕量化重構機制的分布式圖形化程序開發平臺，其特征是：所述設備管理器組件包括管理模塊、設備和接口、軟件和驅動以及grpc框架接口，其中，管理模塊用于管理接收到的下位機數據和現場設備分布結構數據；

3.如權利要求1所述的基于輕量化重構機制的分布式圖形化程序開發平臺，其特征是：所述開發平臺主體包括程序開發組件、系統管理組件和程序運行組件；

4.如權利要求3所述的基于輕量化重構機制的分布式圖形化程序開發平臺，其特征是：所述圖形化編程為基于視圖、場景和元素構成的三層模型。

5.如權利要求3所述的基于輕量化重構機制的分布式圖形化程序開發平臺，其特征是：所述數據及邏輯關系采用模塊化的方式，用于將圖形化編程元素固定功能代碼與程序非固定的配置關系相互分離；

6.如權利要求5所述的基于輕量化重構機制的分布式圖形化程序開發平臺，其特征是：所述測控程序內部的邏輯關系包括平級關系和父子關系，其中，平級關系為順序型執行，而父子關系為嵌套執行。

7.如權利要求3所述的基于輕量化重構機制的分布式圖形化程序開發平臺，其特征是：所述程序運行組件包括非固定的配置關系形成輕量化程序文件，以及固定功能代碼形成終端程序模板，其中輕量化程序文件包含圖形化編程元素的配置信息、連線配置信息以及共享變量配置信息，終端程序模板包含圖形化編程元素的固定功能代碼，針對不同的運行終端有不同的模板。

8.如權利要求7所述的基于輕量化重構機制的分布式圖形化程序開發平臺，其特征是：所述輕量化程序文件包括編程控件信息、編程連線信息和共享變量信息，其中編程控件信息和編程連線信息保存程序內部的數據及邏輯關系配置信息，共享變量信息保存程序之間數據及邏輯關系的配置信息。

技術總結
一種基于輕量化重構機制的分布式圖形化程序開發平臺，涉及計算機技術領域，包括上位機和下位機；所述上位機包括相互獨立的設備管理器組件、開發平臺主體以及服務器；其中設備管理器組件用于與下位機之間進行現場設備及數據信息的交互；所述開發平臺主體用于圖形化程序的設計、管理以及編譯運行；所述服務器基于C/S架構，為用戶提供角色鑒權、分布式開發管理的程序版本上傳/下載以及共享變量中轉的功能；所述下位機包括Agent系統服務，與設備管理器組件連接；本開發平臺能夠提高程序調試和部署效率。

技術研發人員：向友洪,胡潤勇,張曹龍,徐建軍,閆曉,程杰
受保護的技術使用者：中國核動力研究設計院
技術研發日：
技術公布日：2025/3/20
