本技術涉及醫療器械，具體為一種兒童臨床用輸液裝置。

背景技術：

1、兒童輸液是指將藥物或營養液通過靜脈注射或其他途徑輸入到兒童體內的治療方法，兒童輸液常用于治療兒童因疾病或失水引起的脫水、營養不良等情況，兒童輸液的方法有多種，包括靜脈輸液、肌肉注射、皮下注射等，靜脈輸液是最常用的方法，通過靜脈注射藥物或營養液可以快速地將其輸送到兒童體內，起到治療的作用。

2、根據公開號cn219231035u公開了一種兒童臨床用輸液固定裝置，針對現有的存在單一固定板的固定效果不佳，且現有的固定裝置不具備組合拆卸能力等問題，現提出如下方案，其包括安裝箱，安裝箱的一側鉸接有活動門，安裝箱的內壁固定安裝有隔板，隔板將安裝箱的內部分隔為升降室和儲存室，安裝箱的一側開設有兩個滑孔；手臂固定板，手臂固定板的一側固定安裝有固定插板，固定插板上開設有兩個限位孔，本實用新型中，可將兒童的手臂固定在該裝置上，可避免手臂晃動發生輸液針頭的脫落，還能方便調節高度，且該裝置可方便在需要移動時解除固定板與裝置主體的組合，并仍舊具有固定效果，便于使用。

3、但上述裝置仍然存在不足，通過對兒童的手臂進行固定，從而避免晃動造成輸液針頭的脫落，但將手臂固定后，兒童的舒適感較差，而且輸液針頭固定在手掌的背部，手指和手腕的轉動會更加影響針頭的固定，因此上述對于兒童輸液的固定方式存在不足。

技術實現思路

1、本實用新型的目的在于提供一種兒童臨床用輸液裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種兒童臨床用輸液裝置，包括手掌放置部件和收卷固定組件，所述收卷固定組件設置于手掌放置部件的內部。

3、所述手掌放置部件包括底板、支撐板、頂板、彎板和固定柱，所述支撐板固定連接于底板的頂部，所述頂板固定連接于支撐板的頂部，所述彎板固定連接于頂板的一端，所述固定柱固定連接于底板和頂板的內部，通過頂板和固定柱起到固定支撐的作用，進而便于將收卷固定組件安裝在手掌放置部件的內部，使用收卷固定組件將兒童手掌進行限位固定，方便輸液。

4、優選的，所述收卷固定組件包括殼體、分隔板、卷輥、傳動器、驅動電機、收束帶、卡板和固定扣，所述殼體固定連接于底板的頂部，所述分隔板固定連接于殼體的內部，所述卷輥轉動連接于分隔板的一側，所述傳動器設置于卷輥的另一端，所述驅動電機設置于傳動器另一端的一側，所述收束帶套接連接于卷輥的外部且一端貫穿殼體延伸至外部，所述卡板固定連接于收束帶位于殼體外部的一端，所述固定扣固定連接于殼體遠離收束帶的一端，所述卡板與固定扣的內部卡接連接，通過拉伸收束帶，使得卡板和固定扣卡接連接，隨后啟動驅動電機，帶動卷輥進行收卷，進而讓收束帶將兒童手掌部位與頂板和彎板的表面進行固定，減少手掌和手腕的轉動，避免輸液針頭的脫落。

5、優選的，所述傳動器包括外殼、第一轉軸、第二轉軸和傳動帶，所述外殼固定連接于殼體內壁的一端，所述第一轉軸轉動連接于外殼內部的一端，所述第二轉軸轉動連接于外殼內部的另一端，所述傳動帶套接連接于第一轉軸和第二轉軸的外部，第一轉軸的一端與卷輥固定連接，第二轉軸的一端與驅動電機的輸出軸固定連接，因此驅動電機能帶動卷輥進行轉動，對收束帶進行收卷。

6、優選的，所述固定扣的一端的設置有按壓塊，按壓塊與驅動電機電性連接，通過按壓塊啟動驅動電機進行工作。

7、優選的，所述頂板和彎板的頂面設置為弧形，確保兒童手掌放置的舒適度。

8、優選的，所述收束帶的數量為兩條，分別設置于兒童手腕處和手指處，便于對兒童手掌進行限位固定，防止輸液針頭脫落。

9、優選的，所述頂板的內部開設有通風槽，避免手掌放置在頂板上產生汗液，提高裝置的舒適性。

10、與現有技術相比，本實用新型的有益效果是：

11、1.該兒童臨床用輸液裝置，通過頂板和固定柱起到固定支撐的作用，進而便于將收卷固定組件安裝在手掌放置部件的內部，使用收卷固定組件將兒童手掌進行限位固定，方便輸液。

12、該兒童臨床用輸液裝置，通過拉伸收束帶，使得卡板和固定扣卡接連接，隨后啟動驅動電機，帶動卷輥進行收卷，進而讓收束帶將兒童手掌部位與頂板和彎板的表面進行固定，減少手掌和手腕的轉動，避免輸液針頭的脫落。

技術特征：

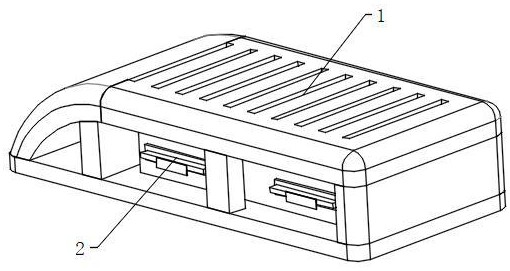

1.一種兒童臨床用輸液裝置，包括手掌放置部件（1）和收卷固定組件（2），其特征在于：所述收卷固定組件（2）設置于手掌放置部件（1）的內部；

2.根據權利要求1所述的一種兒童臨床用輸液裝置，其特征在于：所述固定扣（208）的一端的設置有按壓塊，按壓塊與驅動電機（205）電性連接。

3.根據權利要求1所述的一種兒童臨床用輸液裝置，其特征在于：所述頂板（103）和彎板（104）的頂面設置為弧形。

4.根據權利要求1所述的一種兒童臨床用輸液裝置，其特征在于：所述收束帶（206）的數量為兩條，分別設置于兒童手腕處和手指處。

5.根據權利要求1所述的一種兒童臨床用輸液裝置，其特征在于：所述頂板（103）的內部開設有通風槽。

技術總結
本技術涉及醫療器械技術領域，且公開了一種兒童臨床用輸液裝置，包括手掌放置部件和收卷固定組件，所述收卷固定組件設置于手掌放置部件的內部，所述手掌放置部件包括底板、支撐板、頂板、彎板和固定柱，所述支撐板固定連接于底板的頂部，所述頂板固定連接于支撐板的頂部。該兒童臨床用輸液裝置，通過頂板和固定柱起到固定支撐的作用，進而便于將收卷固定組件安裝在手掌放置部件的內部，使用收卷固定組件將兒童手掌進行限位固定，方便輸液，通過拉伸收束帶，使得卡板和固定扣卡接連接，隨后啟動驅動電機，帶動卷輥進行收卷，進而讓收束帶將兒童手掌部位與頂板和彎板的表面進行固定，減少手掌和手腕的轉動，避免輸液針頭的脫落。

技術研發人員：左莉莉
受保護的技術使用者：東營市河口區人民醫院
技術研發日：20240401
技術公布日：2025/3/20
