本發明屬于醫學影像和神經網絡交叉，具體涉及一種基于多尺度圖譜融合分層圖卷積方法的大腦皮層褶皺分類系統。

背景技術：

1、大腦是人類最重要的器官，理解大腦的結構與功能是21世紀最具挑戰性的前沿科學問題之一，大腦皮層的褶皺結構是功能復雜性的重要體現，腦溝和腦回是大腦皮層的兩個重要解剖結構。通過對皮層褶皺的功能和結構進行分析，可以更好地理解腦溝和腦回的功能。

2、隨著神經影像技術的發展，功能磁共振成像和擴散張量成像，能夠更詳細地觀察腦溝和腦回的結構及其功能連接。通過這些技術，可以繪制出更精確的大腦連接圖譜，進一步揭示大腦皮層褶皺的結構與功能之間的復雜關系。

3、在之前的方法中，對于皮層褶皺的功能映射分析，常使用快速傅里葉變換計算腦回和腦溝信號的功率譜，從而直接對皮層褶皺進行分類。隨著深度學習技術在醫學圖像中的快速發展，卷積神經網絡也被用于分類，基于一維卷積神經網絡設計了一個分類器，來區分每個大腦區域內的腦回和腦溝的fmri信號。

4、但是，目前的皮層褶皺的分類方法大都直接利用功能信號分類腦溝和腦回。在這些研究中，雖然時空?qǐng)D卷積網絡提供了一種強有力的工具來揭示大腦皮層的復雜連接模式，但仍然存在問題。例如，缺乏對全腦范圍內復雜拓?fù)潢P(guān)系和功能差異的全面了解。具體來說，現有研究主要集中在特定區域和任務上的分析，對于全腦功能連接的關注較少。而且，目前在皮層褶皺的研究大多采用單尺度的方法，該方法忽略了皮層褶皺功能映射在不同的空間分辨率的差異。對于皮層褶皺的功能映射，單純依靠功能信號對腦皮層褶皺進行分類并不能完全準確。因此，這方面的研究就產生了新視角，使得我們能夠更深入地理解皮層褶皺的功能映射的復雜性和多樣性。

技術實現思路

1、本發明的目的在于提供一種基于多尺度圖譜融合分層圖卷積方法的大腦皮層褶皺分類系統，用以解決現有技術中的忽略皮層褶皺功能映射在不同的空間分辨率的差異的問題，以及單純依靠功能信號對腦皮層褶皺進行分類并不能完全準確。

2、為了實現上述目的，本發明采用的技術方案是：

3、一種基于多尺度圖譜融合分層圖卷積方法的大腦皮層褶皺分類系統，具體步驟如下：

4、步驟1：獲取靜息狀態的fmri數據并進行預處理得到四維fmri體素圖像，將四維fmri體素圖像轉換為一維fmri向量；

5、步驟2：獲取彌散mri數據并進行預處理得到dti數據，獲取結構mri(t1加權)數據并計算每個體素的曲率；

6、步驟3：多尺度圖譜的劃分，采用步驟2中的dti數據，將重建的皮層表面進行劃分，對大腦表面上所有的體素點進行譜聚類，劃分大腦圖譜，將大腦劃分成442個區域、364個區域、274個區域、189個區域；

7、步驟4：采用步驟2中的結構mri數據所計算出的每個體素點的曲率，根據所設置閾值，高曲率值定義為腦溝，低曲率值定義為腦回，一個區域內如果超過一半的點位于腦溝，那么這個區域就被標記為腦溝區域，剩下的區域都是腦回區域，作為感興趣區域的標簽；

8、步驟5：將步驟1中的一維fmri向量匹配到步驟3所劃分的四種模板，利用計算出兩個感興趣區域的bold時間序列之間的皮爾森相關系數，作為感興趣區域間的功能連接；其中，vi和uj分別代表體素點i與體素點j在樣本集中的觀測值，corr(vi，vj)為體素點vi與體素點vj之間的相關性，cov(vi，vj)為體素點vi與體素點vj之間協方差，σi和σj分別代表體素點vi與體素點uj的標準差；

9、步驟6：采用步驟3的多尺度圖譜，通過將細尺度分割的感興趣區域合并成一個粗尺度分割的較大的感興趣區域，即構建從細尺度分割的圖譜(具有r個rois)到粗尺度分割的圖譜(具有p個rois)的映射矩陣mr-→p，且r>p；

10、步驟7：構建一個四層的多尺度圖譜的分層圖卷積網絡，具體來說，多尺度圖譜的分層圖卷積網絡從最細分割(即442-roi圖譜)中的節點特征與fcn之間進行圖卷積，直到處理到最粗尺度圖譜中的fcn(即189-roi圖譜)，采用步驟3劃分的多尺度圖譜和步驟5計算的功能連接矩陣；

11、步驟8：采用步驟7的189-roi圖譜下的功能連接矩陣，對其進行降維操作從而進行分類，再采用交叉熵?fù)p失函數來優化模型。

12、進一步，步驟6具體步驟如下：

13、步驟a：計算重疊的體素?cái)?shù)，對于細尺度圖譜中的每個roii，計算其與粗尺度圖譜中的每個roij的空間重疊體素?cái)?shù)量，統計roii和roij的共同存在的體素?cái)?shù)；

14、步驟b：計算重疊比例，進一步計算重疊比例反應細尺度roi在粗尺度roi中的覆蓋程度；

15、步驟c：設定重疊比例ρij＞0，則在映射矩陣mr→p中標記1，即mr→p[i，j]＝1。

16、進一步，步驟7的具體步驟如下：

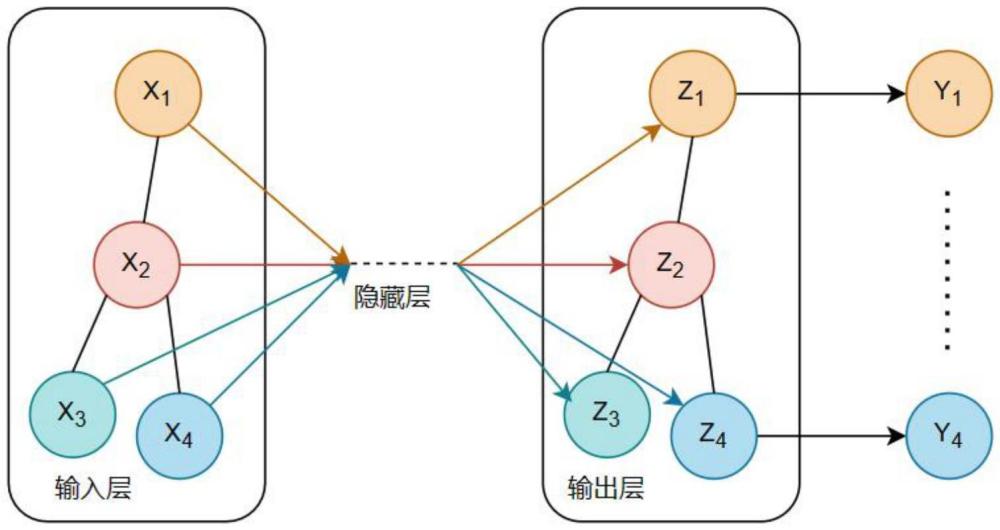

17、步驟a：通過鄰接矩陣a和度矩陣d可以有效地表示圖的結構，鄰接矩陣a為步驟5計算的功能連接矩陣，度矩陣d使用了一種獨熱編碼特征，即單位矩陣，利用譜卷積思想進行圖卷積操作；其中是歸一化的鄰接矩陣，h(l)是第l層的節點特征矩陣，w(l)是可學習的權重矩陣，σ是激活函數；

18、步驟b：利用步驟6中的映射矩陣，作為“圖譜引導池化”來連接不同尺度的圖卷積網絡，輸出的特征向量hgc442(一個442×1的向量)hap364(一個364×1的向量)，并在下一層的圖卷積中與fcn一起使用；

19、步驟c：分層圖卷積與圖譜引導池化持續進行，直到處理到最粗尺度圖譜中的fcn(即189-roi圖譜)。

20、本發明與現有技術相比具有以下技術特點：

21、第一，采用功能連接矩陣對大腦皮層褶皺進行分類，不同于現有技術依靠功能信號對大腦皮層褶皺進行分類不能完全準確；第二，多尺度圖譜分層的思想通過不同的尺度和層次來捕捉和分析空間特征，考慮了皮層褶皺的功能映射在不同的空間分辨率的差異的問題；第三，引入分層圖卷積捕捉圖中不同層次的特征。與傳統方法相比，分層圖卷積通過分層的方法來處理復雜的圖結構，增強模型的表達能力和靈活性。

技術特征：

1.一種基于多尺度圖譜融合分層圖卷積方法的大腦皮層褶皺分類系統，其特征在于，具體步驟如下：

2.根據權利要求1所述的一種基于多尺度圖譜融合分層圖卷積方法的大腦皮層褶皺分類系統，其特征在于，步驟6具體步驟如下：

3.根據權利要求1所述的一種基于多尺度圖譜融合分層圖卷積方法的大腦皮層褶皺分類系統，其特征在于，步驟7的具體步驟如下：

技術總結
一種基于多尺度圖譜融合分層圖卷積方法的大腦皮層褶皺分類系統，首先利用一組定義良好的多尺度圖譜來計算多尺度功能連接網絡。然后，基于多尺度圖譜中各區域之間的生物學層次關系，在多個空間尺度上實施節點池操作，建立“圖譜引導池化”。通過結合分層圖卷積技術與“圖譜引導池化”方法，從多尺度功能連接網絡中全面提取大腦皮層褶皺的特征，從而實現對大腦皮層褶皺的有效分類。

技術研發人員：孫可心,任玉丹,劉啟心,丁振卿,侯榆青
受保護的技術使用者：西北大學
技術研發日：
技術公布日：2025/4/24
