本發明涉及計算機編程語言技術以及形式化方法領域，尤其是一種面向硬件設計及多層抽象中間語言的circt方言形式語義構建方法。

背景技術：

1、現有形式語義構建方法：對于一般的可執行的編程語言(如c，java等)，主要通過構建相應的內存模型，然后在模型的基礎上構建其操作語義。對于verilog等硬件設計語言，需要對硬件設計領域特征進行單獨建模，然后將其形式語義表示為可模擬仿真的、有明確符號表示的操作語義。對于circt方言這種涵蓋多層抽象的硬件描述中間語言，尚無其它形式語義構建技術和案例。

2、現有方法的缺陷在于：

3、目前形式語義的構建方法和案例大多是面向可執行的編程語言，硬件設計中間語言(circt方言)中包含了大量硬件設計領域特征，一般的面向編程語言的形式化語義定義方法難以涵蓋這些特征。

4、傳統的針對硬件描述語言(如verilog)的形式語義定義方法無法體現多層抽象設計，在硬件設計利用高級編程語言逐步向更高級抽象層次發展的趨勢下，無法跟上形式化驗證對于多層次硬件設計抽象的需求。

5、現代硬件設計編譯器框架circt將各種領域特征表示交由方言實現，而且方言之間可以相互組合轉化，這要求其形式語義也是模塊化且可拓展、可組合的，現有形式語義定義方法往往只針對一種不會發生變化的特定語言，無法滿足需求。

技術實現思路

1、本發明是針對現有面向硬件設計的多層抽象中間語言(circt方言)的形式語義構建技術的不足，提出了一種面向硬件設計及多層抽象中間語言的circt方言形式語義構建方法。利用k框架提供的編程語言定義方式，在k框架中定義circt方言語法，構建可拓展的、多層抽象的、包含硬件設計領域特征的語義模型，在此基礎上將circt方言表示為可模擬執行的、有明確符號表示的操作語義。

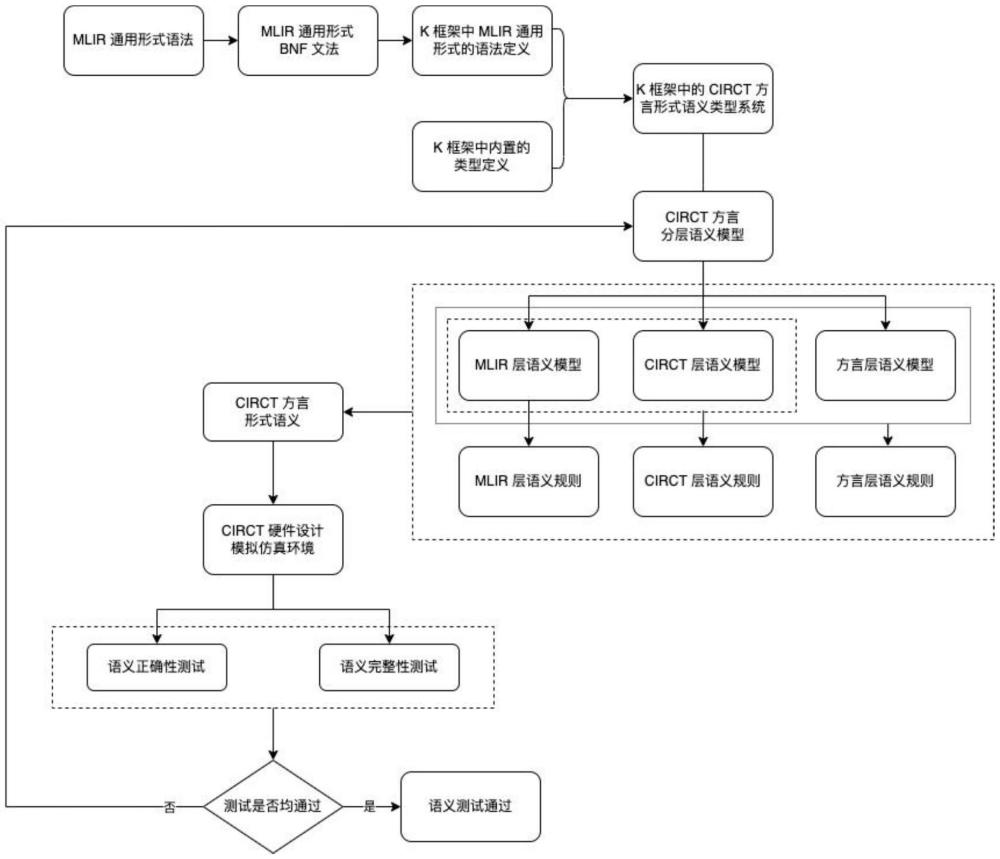

2、本發明公開了一種面向硬件設計及多層抽象中間語言的circt方言形式語義構建方法，包括：

3、s1.對circt方言所使用的mlir語言的通用形式進行建模，構建其bnf文法；

4、s2.在k框架中定義circt方言使用的mlir語法的通用形式，將s1中所得到的bnf文法轉換為k框架中的語法類型定義，加上k框架內置的類型定義，由此得到circt方言形式語義類型系統；

5、s3.在s2所得到的circt方言形式語義類型系統的基礎上，構建分層的circt方言語義模型，分為處理符號表等元數據信息的mlir層，處理硬件設計領域特征的circt層以及處理各方言下的操作語句的方言層；

6、s4.在s3所得到的分層的circt方言語義模型的基礎上，對其進行細化，根據circt所使用的mlir元數據信息，構建mlir層語義模型，并定義為k框架中的配置；

7、s5.在s4所得到的mlir層語義模型的基礎上，構建mlir層形式語義，定義為k框架中的重寫規則；

8、s6.在s3所得到的分層的circt方言語義模型的基礎上，對其進行細化，根據circt中涵蓋的硬件設計領域特征，構建circt層語義模型，并定義為k框架中的配置；

9、s7.在s6所得到的circt層語義模型的基礎上，構建circt層形式語義，定義為k中的重寫規則；

10、s8.在s3所得到的分層的circt方言語義模型的基礎上，對其進行細化，根據circt各方言的特征，構建方言層語義模型，并定義為k中的配置；

11、s9.在s8所得到的方言層語義模型的基礎上，構建各方言下操作語句的形式語義，將circt文檔中的非形式描述轉化為k中的重寫規則；

12、s10.將s3-s9所得到的語義模型和形式語義進行整合、編譯，得到面向circt方言的硬件設計模擬仿真環境；

13、s11.在s10所得到的硬件設計模擬仿真環境的基礎上，構建數據集，對語義的正確性進行測試，得到測試結果；

14、s12.在s10所得到的硬件設計模擬仿真環境的基礎上，構建數據集，對語義的完整性進行測試，得到測試結果；

15、s13.檢查s11和s12中的測試結果，均通過則說明circt方言形式語義構造正確，否則從s3開始檢查、對語義進行修正，得到circt方言形式語義。

16、作為進一步地改進，本發明所述的步驟s1中，構建其bnf文法的過程中，完全遵守bnf文法規則，避免使用ebnf中的寫法。

17、作為進一步地改進，本發明所述的將s1中所得到的bnf文法轉換為k框架中的語法類型定義具體為：對于s1所得到的bnf文法中的終結符，應當在k中重新定義，而非在k中已有終結符類型基礎上進行拓展，即避免利用k中已有的終結符類型。

18、作為進一步地改進，本發明所述的構建分層的circt方言語義模型具體采用編程語言框架k來做形式語義的建模，用k框架中的配置項來定義狀態量及語義模型，用k框架中的重寫規則來定義操作語義，在k框架的重寫引擎的驅動下，對circt描述的硬件設計進行模擬仿真。

19、作為進一步地改進，本發明所述的步驟s3中的分層的circt方言語義模型中，每一層與上一層之間存在精化關系，上層不應該對下層有依賴，下層以上層為基礎，步驟s4，s5中的形式語義，應僅涉及mlir層語義模型。

20、作為進一步地改進，本發明所述的步驟s6，s7中的形式語義，應僅涉及語義模型中的mlir層與circt層。

21、作為進一步地改進，本發明所述的步驟s8中根據circt各方言的特征，構建方言層語義模型中不同方言的形式語義應該相對隔離的，不會相互影響的，沒有依賴關系的，即對應重寫規則不應操作其他方言空間下的語義模型狀態。

22、作為進一步地改進，本發明所述的步驟s11中的數據集包含操作語句的各種可能形式，測試樣例中的mlir代碼輸入應該是通用語法形式，且正常通過circt工具鏈的編譯并生成目標verilog代碼。

23、作為進一步地改進，本發明所述的步驟s11中的數據集保證在k中定義的每條重寫規則都有被覆蓋到，測試樣例中的激勵應該是多時鐘的。

24、作為進一步地改進，本發明所述的circt方言形式語義包括：

25、k框架，一個形式化編程語言框架，用于對circt方言做形式化建模；

26、circt方言的語義模型及語義規則，包含一個多層次的語義模型以及針對該模型的操作語義；

27、mlir語言通用形式的語法解析器，在k框架中完成，用于解析circt方言，生成語法樹；

28、circt硬件設計模擬仿真環境，在k框架中完成，用于對circt硬件設計做語義層面上的仿真執行，可以接收多時鐘的激勵輸入并輸出各個硬件模塊的各時鐘狀態；

29、circt硬件設計語義模擬執行結果分析器，用于分析仿真執行結果，生成vcd文件。

30、本發明的有益效果如下：

31、1)使用k框架作為circt方言形式語義的實現基礎。k框架中的配置項可以方便的定義語義模型及狀態量；k框架中的重寫規則可以方便的定義基于狀態量的操作語義；k框架中的匹配邏輯是并行的，可以很好的適配硬件設計中各電路實例的并發模擬；k框架中允許定義豐富的類型與規則，可以用于添加調試信息或者控制執行流程；同時k框架提供了python接口，可以簡化批量測試流程，并為形式語義的模擬仿真以及與外部接口之間的交互提供封裝；k框架提供了內置的定理證明器，可以直接用于后續基于形式語義的形式化驗證工作，增強了形式語義的可用性與應用潛力。

32、2)為circt方言設計了分層語義模型，可以捕捉circt方言中不同抽象層級的特征，各層之間存在精化關系，使得方言形式語義的構建脫離對上層抽象特征的考慮，轉化為對模型狀態的操作語義，從而簡化了方言形式語義構建過程中需要考慮的因素，也為方言形式語義構建提供了一條明確的路線，提高了方言形式語義的可拓展性。

33、3)在語義模型中設計mlir層元數據模型，用于捕捉mlir語法結構固有的特征，可以讓在此基礎上的硬件設計抽象和方言語義實現脫離對mlir特征的依賴，使mlir信息對后續精化層模型保持透明。

34、4)在語義模型中設計circt層語義模型，用于體現硬件設計領域特征，可以為circt方言中與硬件設計領域特征相關的操作語句提供基礎設施，將方言中的硬件設計領域特征抽象上移，減少了方言之間的依賴性與耦合性，使方言語義的實現相對獨立，增加了方言語義的可拓展性。

35、5)在語義模型中設計方言層語義模型，用于具體實現方言操作語句的形式語義為針對語義模型的操作語義，在其中只訪問上層模型暴露的模型操作接口，從而使方言之間沒有耦合和依賴，增加了方言之間的可組合性以及方言的模塊化特征。

36、6)采用雙向仿真比較的方式進行測試，不僅可以有效對方言形式語義的正確性與完整性進行驗證，同時也可以檢測circt工具鏈中存在的問題。

37、7)使用k框架作為circt方言形式語義的實現基礎，在試驗評估中可以獲取k框架提供的運行信息，方便定位錯誤以及修復。
