本申請涉及機械加工，尤其是涉及一種手持式套絲機的板牙結構。

背景技術：

1、電動套絲機是一種取代傳統手工套絲方式的升級疊代工具，使用電動套絲機既能提高工作效率又能減輕工人的勞動強度。尤其是手持式電動套絲機因其移動方便，操作靈活而深受廣大水暖安裝工人的歡迎。

2、如本申請人提出的公告號cn219703737u的專利文獻，提出了一種手持式套絲機的套絲頭結構，能降低由于套絲頭間隙的原因引起的退螺紋亂牙現象。

3、然而，這些板牙結構的板牙一般是工作端面的一端磨制成切削角，另一端是直接磨了倒角。這種板牙結構在攻絲的時候，板牙前面切削角能鋒利的切削掉的工件上部分材料形成螺紋，但是在反轉退出的時候，由于瞬間方向的反轉，可能會改變原有的工件和板牙間的配合狀態，進而導致板牙后端與工件材料發生新的多余接觸，產生板牙退出螺紋困難，嚴重時可能完全堵住退不出來。

4、上述內容僅用于輔助理解本申請的技術方案，并不代表承認上述內容是針對本申請的最接近現有技術。

技術實現思路

1、基于此，本申請提供了一種手持式套絲機的板牙結構，來解決上述技術問題之一。

2、本申請解決其技術問題所采用的技術方案是，包括：板牙座；板牙基體，環形設置多組在所述板牙座上，所述板牙基體的工作端部設置為圓弧狀，所述板牙基體工作端部的兩端形成有軸向對稱的切削刃角，同時在其端部形成有第一端點與第二端點；所述第一端點與所述第二端點在攻牙時與退牙時的旋轉路徑均相同。

3、在一些實施例中，所述板牙基體工作端面的圓弧與所述旋轉路徑保持相切。

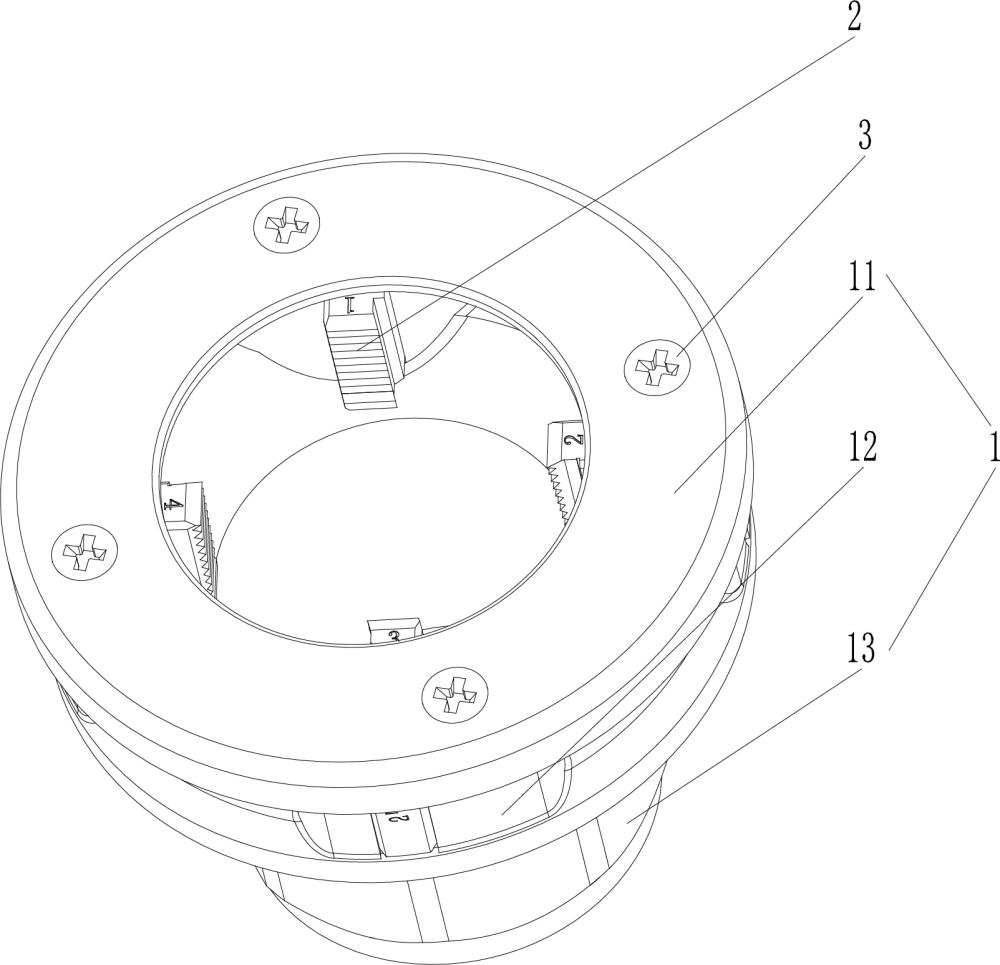

4、在一些實施例中，所述板牙座包括板牙蓋、定位部、板牙基座，所述定位部以360度四等分安裝在所述板牙基座上，所述板牙蓋設置在所述定位部上。

5、在一些實施例中，所述板牙基體設置在所述定位部上，所述板牙基體的兩側靠所述定位部來定位。

6、在一些實施例中，所述板牙蓋通過螺釘來壓緊并定位在所述定位部上。

7、在一些實施例中，所述板牙基體的一部分被所述板牙蓋壓緊定位。

8、在一些實施例中，所述板牙基體的工作端面為多層螺牙，在安裝所有所述板牙基體后其不同的螺牙之間能夠形成一條平滑連接的螺旋線。

9、本申請的有益效果在于：優化后的板牙不僅在攻牙旋轉方向有前切削刃角，在退牙旋轉方向上也磨削出了后切削刃角，在退牙過程中，后切削刃角如果接觸到部分阻礙料或切屑碎段等，會立馬把它們從已套出的螺牙中清除，從而使整個套絲頭順利退出。

技術特征：

1.一種手持式套絲機的板牙結構，其特征在于，包括：

2.根據權利要求1所述的一種手持式套絲機的板牙結構，其特征在于，所述板牙基體工作端面的圓弧與所述旋轉路徑保持相切。

3.根據權利要求1所述的一種手持式套絲機的板牙結構，其特征在于，所述板牙座包括板牙蓋、定位部、板牙基座，所述定位部以360度四等分安裝在所述板牙基座上，所述板牙蓋設置在所述定位部上。

4.根據權利要求3所述的一種手持式套絲機的板牙結構，其特征在于，所述板牙基體設置在所述定位部上，所述板牙基體的兩側靠所述定位部來定位。

5.根據權利要求3所述的一種手持式套絲機的板牙結構，其特征在于，所述板牙蓋通過螺釘來壓緊并定位在所述定位部上。

6.根據權利要求3所述的一種手持式套絲機的板牙結構，其特征在于，所述板牙基體的一部分被所述板牙蓋壓緊定位。

7.根據權利要求1所述的一種手持式套絲機的板牙結構，其特征在于，所述板牙基體的工作端面為多層螺牙，在安裝所有所述板牙基體后其不同的螺牙之間能夠形成一條平滑連接的螺旋線。

技術總結
本申請公開了一種手持式套絲機的板牙結構，包括：板牙座；板牙基體，環形設置多組在所述板牙座上，所述板牙基體的工作端部設置為圓弧狀，所述板牙基體工作端部的兩端形成有軸向對稱的切削刃角，同時在其端部形成有第一端點與第二端點；所述第一端點與所述第二端點在攻牙時與退牙時的旋轉路徑均相同，優化后的板牙不僅在攻牙旋轉方向有前切削刃角，在退牙旋轉方向上也磨削出了后切削刃角。在退牙過程中，后切削刃角如果接觸到部分阻礙料或切屑碎段等，會立馬把它們從已套出的螺牙中清除，從而使整個套絲頭順利退出。

技術研發人員：徐飛好,賈君偉,黃雙福
受保護的技術使用者：正陽科技股份有限公司
技術研發日：20240723
技術公布日：2025/4/28
