本公開屬于圖像數據處理，特別涉及一種用于心臟磁共振圖像的圖像濾波增強方法。

背景技術：

1、心血管磁共振成像，是一種評估心血管系統的功能與結構的一種非侵入式醫學成像技術。它運用磁共振成像基本原理，針對心血管系統成像的特殊困難，優化現有的mri(magnetic?resonance?imaging，核磁共振成像)成像技術，使其具有臨床價值。在心血管疾病的臨床診斷中，cmr(cardiac?magnetic?resonance，心臟磁共振)能發揮很大的作用。

2、然而在現有技術條件下，醫學圖像獲取后往往采用單一增強系數對圖像全部區域進行統一線性增強變換處理，該方法缺乏對關鍵器官組織的具有針對性的增強處理，且容易增強干擾信息，往往會將不需要的器官組織以及其他無關像素點一并進行增強，效果并不理想。

技術實現思路

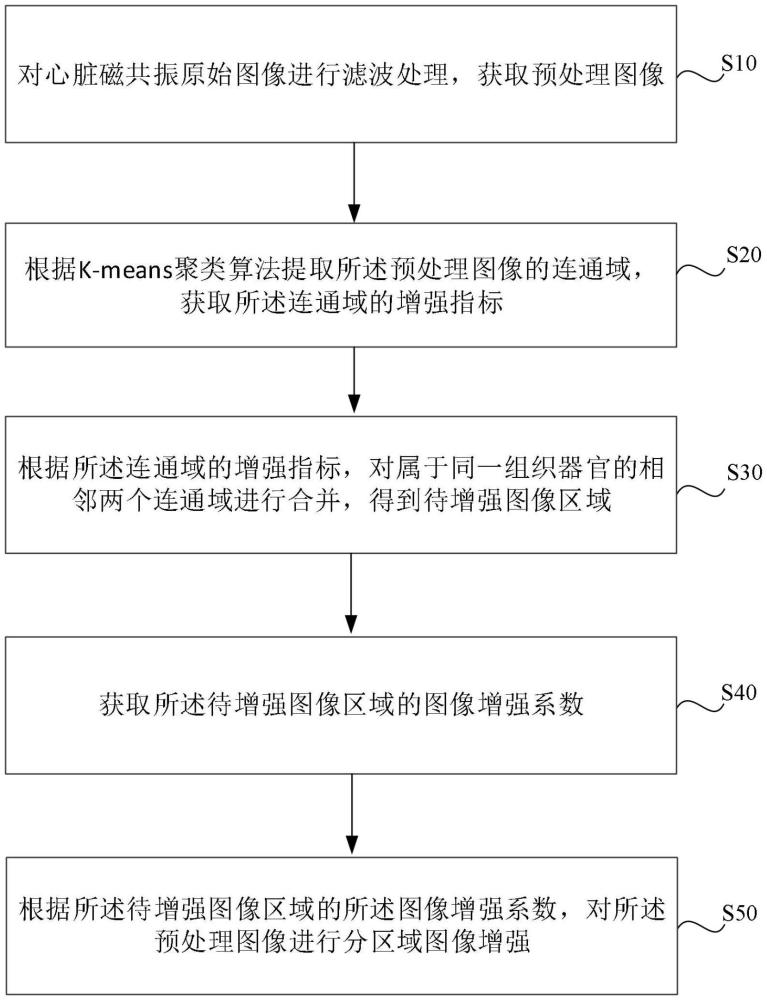

1、為了解決上述問題，本公開實施例提供一種用于心臟磁共振圖像的圖像濾波增強方法，所述方法包括：

2、對心臟磁共振原始圖像進行濾波處理，獲取預處理圖像；

3、根據k-means聚類算法提取所述取預處理圖像的連通域，獲取所述連通域的增強指標；

4、根據所述連通域的增強指標，對屬于同一組織器官的相鄰兩個連通域進行合并，得到待增強圖像區域；

5、獲取所述待增強圖像區域的圖像增強系數；

6、根據所述待增強圖像區域的所述圖像增強系數，對所述預處理圖像進行分區域圖像增強。

7、可選地，所述獲取所述連通域的增強指標，包括：

8、獲取所述連通域內像素點的第一平均灰度值、所述連通域的區域面積和所述連通域內所有像素點的灰度值的方差；

9、獲取所述連通域的相鄰連通域的第二平均灰度值；

10、根據所述第一平均灰度值、所述第二平均灰度值、所述區域面積和所述方差，獲取所述連通域的增強指標。

11、可選地，所述根據所述第一平均灰度值、所述第二平均灰度值、所述區域面積和所述方差，獲取所述連通域的增強指標，包括如下公式：

12、

13、其中，zd為連通域的增強指標，為第一平均灰度，為第二平均灰度，ad為連通域的區域面積，sd為連通域內所有像素點的灰度值的方差，x為d連通域的相鄰連通域的編號，e為連通域的總個數。

14、可選地，所述根據所述連通域的增強指標，對屬于同一組織器官的相鄰兩個連通域進行合并，得到待增強圖像區域，包括：

15、獲取所述相鄰兩個連通域?qū)儆谕唤M織器官且需要合并的合并系數；

16、對所述合并系數進行歸一化處理，得到合并概率；

17、根據所述合并概率，對屬于同一組織器官的所述相鄰兩個連通域進行合并，得到所述待增強圖像區域。

18、可選地，所述獲取所述相鄰兩個連通域?qū)儆谕唤M織器官且需要合并的合并系數，包括如下公式：

19、

20、其中，p12為相鄰兩個連通域的合并系數，為相鄰兩個連通域灰度差的絕對值，|z1-z2|為相鄰兩個連通域增強指標差的絕對值，a1、a2分別為相鄰兩個連通域的面積，d12為相鄰兩個連通域間距離最近的兩點之間的距離。

21、可選地，所述根據所述合并概率，對屬于同一組織器官的所述相鄰兩個連通域進行合并，得到所述待增強圖像區域，包括：

22、在所述合并概率大于第一閾值的情況下，判定所述相鄰兩個連通域?qū)儆谕唤M織器官，并對所述相鄰兩個連通域進行合并處理；

23、重復執行所述合并處理，得到所述待增強圖像區域。

24、可選地，所述獲取所述待增強圖像區域的圖像增強系數，包括：

25、獲取所述待增強圖像區域的增強指標；

26、根據所述待增強圖像區域的增強指標，獲取所述待增強圖像區域的圖像增強系數。

27、可選地，所述獲取所述待增強圖像區域的增強指標，包括：

28、將所述相鄰兩個連通域的增強指標的均值，作為所述待增強圖像區域的增強指標。

29、可選地，所述根據所述待增強圖像區域的增強指標，獲取所述待增強圖像區域的圖像增強系數，包括：

30、根據所述待增強圖像區域的增強指標，獲取所述待增強圖像區域的初始圖像增強系數；

31、對所述初始圖像增強系數進行映射區間調整，獲得所述待增強圖像區域的所述圖像增強系數。

32、可選地，所述根據所述待增強圖像區域的增強指標，獲取所述待增強圖像區域的初始圖像增強系數，包括如下公式：

33、

34、其中，kh為初始圖像增強系數，n為初始圖像增強系數映射區間的上邊界，zh為待增強圖像區域的增強指標，zmin為待增強圖像區域的增強指標中的最小值，zmax為待增強圖像區域的增強指標中的最大值。

35、可選地，所述對所述初始圖像增強系數進行映射區間調整，獲得所述待增強圖像區域的所述圖像增強系數，包括：

36、獲取所述初始圖像增強系數大于1的所述待增強圖像區域的第一面積；

37、獲取所述第一面積與所述預處理圖像的總面積的比值；

38、調整所述初始圖像增強系數映射區間的上邊界，使得所述比值位于第二閾值與第三閾值區間，獲得所述待增強圖像區域的所述圖像增強系數，其中，所述第二閾值小于所述第三閾值。

39、綜上所述，本公開實施例提供一種用于心臟磁共振圖像的圖像濾波增強方法，所述方法包括：對心臟磁共振原始圖像進行濾波處理，獲取預處理圖像；根據k-means聚類算法提取所述取預處理圖像的連通域，獲取所述連通域的增強指標；根據所述連通域的增強指標，對屬于同一組織器官的相鄰兩個連通域進行合并，得到待增強圖像區域；獲取所述待增強圖像區域的圖像增強系數；根據所述待增強圖像區域的所述圖像增強系數，對所述預處理圖像進行分區域圖像增強。本公開實施例能夠根據k-means聚類算法所得結果提取圖像的連通域，并結合圖像增強的實際需求以及各區域特征計算各個區域的增強系數，對圖像的不同區域采用不同的增強系數進行增強，從而使得圖像的關鍵部位更加清晰可辯，更好的輔助醫師進行疾病的防治工作。

技術特征：

1.一種用于心臟磁共振圖像的圖像濾波增強方法，其特征在于，所述方法包括：

2.根據權利要求1所述的用于心臟磁共振圖像的圖像濾波增強方法，其特征在于，所述獲取所述連通域的增強指標，包括：

3.根據權利要求2所述的用于心臟磁共振圖像的圖像濾波增強方法，其特征在于，所述根據所述第一平均灰度值、所述第二平均灰度值、所述區域面積和所述方差，獲取所述連通域的增強指標，包括如下公式：

4.根據權利要求1所述的用于心臟磁共振圖像的圖像濾波增強方法，其特征在于，所述根據所述連通域的增強指標，對屬于同一組織器官的相鄰兩個連通域進行合并，得到待增強圖像區域，包括：

5.根據權利要求4所述的用于心臟磁共振圖像的圖像濾波增強方法，其特征在于，所述獲取所述相鄰兩個連通域?qū)儆谕唤M織器官且需要合并的合并系數，包括如下公式：

6.根據權利要求4所述的用于心臟磁共振圖像的圖像濾波增強方法，其特征在于，所述根據所述合并概率，對屬于同一組織器官的所述相鄰兩個連通域進行合并，得到所述待增強圖像區域，包括：

7.根據權利要求1所述的用于心臟磁共振圖像的圖像濾波增強方法，其特征在于，所述獲取所述待增強圖像區域的圖像增強系數，包括：

8.根據權利要求7所述的用于心臟磁共振圖像的圖像濾波增強方法，其特征在于，所述根據所述待增強圖像區域的增強指標，獲取所述待增強圖像區域的圖像增強系數，包括：

9.根據權利要求8所述的用于心臟磁共振圖像的圖像濾波增強方法，其特征在于，所述根據所述待增強圖像區域的增強指標，獲取所述待增強圖像區域的初始圖像增強系數，包括如下公式：

10.根據權利要求8所述的用于心臟磁共振圖像的圖像濾波增強方法，其特征在于，所述對所述初始圖像增強系數進行映射區間調整，獲得所述待增強圖像區域的所述圖像增強系數，包括：

技術總結
本公開屬于圖像數據處理技術領域，具體涉及一種用于心臟磁共振圖像的圖像濾波增強方法，該方法包括：對心臟磁共振原始圖像進行濾波處理，獲取預處理圖像；根據K?means聚類算法提取取預處理圖像的連通域，獲取連通域的增強指標；根據連通域的增強指標，對屬于同一組織器官的相鄰兩個連通域進行合并，得到待增強圖像區域；獲取待增強圖像區域的圖像增強系數；根據待增強圖像區域的圖像增強系數，對預處理圖像進行分區域圖像增強。能夠結合圖像增強的實際需求以及各區域特征計算各個區域的增強系數，對圖像的不同區域采用不同的增強系數進行增強，從而使得圖像的關鍵部位更加清晰可辯，更好的輔助醫師進行疾病的防治工作。

技術研發人員：劉婷,鄭玥,霍懷璧,金士琪
受保護的技術使用者：中國醫科大學附屬第一醫院
技術研發日：
技術公布日：2025/4/28
