本發明屬于嵌入式軟件測試，具體地，涉及嵌入式操作系統的自動化測試方法及系統。更具體是一種高可靠嵌入式操作系統的自動化測試方法和系統。

背景技術：

1、由于硬件的多樣性和嵌入式操作系統自身的復雜性，針對嵌入式操作系統的測試十分繁雜，尤其是針對基于國產處理器的國產嵌入式操作系統的測試，一方面，需要適應國產處理器自主研發內容多、定制性強的情況提供更靈活的硬件外設、總線協議測試配置，一方面，在國產嵌入式操作系統生態中沒有太多成熟的自動化執行的用例供下載使用，用例大都需要定制且依靠人工完成，測試人員需要準備大量的用例以驗證操作系統各個模塊的功能及性能點。

2、針對嵌入式硬件平臺不同的硬件接口、總線協議，綜合組合種類多，測試環境搭建復雜，人工執行測試的過程中還可能涉及與測試上位機的交互操作，測試步驟流程多且較專業，對測試人員硬件知識和軟硬件綜合能力要求高，測試執行完成之后需要對測試結果進行人工核對及分析整理，整個過程十分耗時耗力。

3、高可靠嵌入式操作系統主要應用于安全級別較高的航空、航天、軍工、軌道交通等領域，這要求操作系統具備較高的可靠性、安全性和穩定性。相應的，針對高可靠嵌入式操作系統的測試會在一般功能測試和性能測試的基礎上加入更多針對硬件接口、總線協議的壓力測試、異常測試、邊界測試、拷機測試等。這些測試操作更復雜、耗時更長且有相當一部分測試需要機械的重復勞動，這都要求有一套嵌入式操作系統的自動化測試工具以解決目前的困境。

4、但是，目前市面上已有的自動化測試框架并不能很好的滿足高可靠嵌入式操作系統的自動化測試，具體不足之處如下：

5、1、未考慮嵌入式系統尤其是bsp驅動測試和總線協議等測試的實際情況，提供能支持多種硬件接口和總線協議、不同指令集架構處理器、不同外設型號硬件板卡的能替代人工測試的自動化測試方法。

6、2、未考慮測試用例的自動配置與編譯，嵌入式操作系統測試用例運行在不同硬件平臺/指令集、不同外設需要配置不同的參數并重新編譯。

7、3、嵌入式設備之間、嵌入式設備與測試上位機之間的交互測試、一些可靠性和穩定性測試，如usb重復插拔測試、文件系統掉電重啟穩定性測試、網線插拔測試、各類網絡包打流測試等，無法接入自動化框架執行，需要人工測試，甚至人工無法完成。

8、4、未考慮測試異常，如測試導致任務卡死、甚至系統死機等，無法繼續測試的情況；

9、5、針對部分不支持控制臺命令交互無法下發測試命令的高可靠嵌入式操作系統，如需要與外部進行交互測試未有解決方法。

10、經檢索發現如下專利文獻：

11、申請?zhí)枺篶n202211646760.0，專利文獻cn115629996a公開了一種嵌入式軟件自動化測試方法。該發明公開了一種嵌入式軟件自動化測試方法，具體涉及嵌入式軟件測試領域，用于解決現有嵌入式軟件測試大部分依舊采用人工反復地功能性測試，測試效率極低，覆蓋不全面，出錯率高的問題；包括測試用例管理工具連接成功后按照配置好的測試用例單個按序下發給嵌入式產品；嵌入式產品接收自動化測試插件成功后激活自動化測試流程；關鍵節點替換代碼段生效，嵌入式軟件按照既定的業務流程執行；嵌入式業務功能代碼執行完成，將業務執行的結果發送至測試用例管理工具；本發明是通過測試用例管理工具將自動化測試用例插件按需注入嵌入式產品中，實現對嵌入式軟件的自動化測試和管理，完全擺脫人工的重復繁瑣測試；極大提升測試效率和軟件質量。

12、申請?zhí)枺篶n202410500286.3，專利文獻cn118484380a公開了一種嵌入式自動化測試系統及方法。該申請公開了一種嵌入式自動化測試系統及方法，涉及自動化框架測試技術領域，包括：通過配置模塊配置測試用例的測試命令，通過執行調度模塊根據測試命令選擇對應的測試用例，通過執行測試模塊執行測試用例的特性測試并記錄測試結果，通過測試調度模塊調取測試結果，并實時展示測試結果。相比于現有技術，實現嵌入式系統測試過程的高度自動化、精細化管理和即時反饋，提升測試效率。

13、申請?zhí)枺篶n202411021260.7，專利文獻cn118550839a公開了一種嵌入式自動測試系統及其測試方法。該發明提供一種嵌入式自動測試系統及其測試方法，包括相互連接的測試模塊及功能模塊，功能模塊為用戶在測試模塊中選擇的測試提供對應的功能單元；其中，測試模塊中集成有多種測試以及與測試對應的測試信息和測試設備信息；功能模塊中設置有與測試對應的功能單元，功能單元為對應測試配置匹配的測試環境，對測試結果進行解析，將測試結果生成對應日志及報告并通過郵件發送；多種測試可以同步進行或順序進行，同步進行可以節約測試時間提高測試效率，而順序進行則可以最大限度實現對測試設備的有效利用，適用范圍廣。

14、申請?zhí)枮閏n202311683277.4，專利文獻cn117539791a公開了一種嵌入式軟件的自動化測試系統。該發明公開了一種嵌入式軟件的自動化測試系統，涉及軟件測試技術領域，該系統公開了板卡能力定義和固件編譯層、測試計劃解析和用例生成層、程序部署和測試調度執行層，通過板卡固件生成與硬件板卡解耦，解決傳統的cicd系統無法很好地支持硬件板卡多樣性和差異性，導致流程的繁瑣和效率的低下的問題；板卡硬件和程序版本，版本管理統一，有利于追溯管理；測試用例歸類統一管理，合理復用；板卡測試計劃自動解析，利于管理和自動化測試；板卡程序開發與測試工作解耦，提高代碼開發、測試和功能迭代效率。

15、綜上，現有的嵌入式軟件自動化測試方法絕大部分是針對嵌入式應用軟件而非嵌入式操作系統的自動化測試，對于一些硬件外設復雜的嵌入式系統，需要與其他設備或測試上位機進行交互測試，未能實現自動化。

16、此外，未考慮測試用例的自動配置與編譯、一些重復的壓力測試的自動化測試以及測試異常情況的處理。特別的，對于部分不支持控制臺命令交互無法下發測試命令的高可靠嵌入式操作系統，如何進行高效的自動化測試未找到解決方案。

17、此問題亟需解決。

技術實現思路

1、針對現有技術中的缺陷，本發明的目的是提供一種嵌入式操作系統的自動化測試方法及系統。

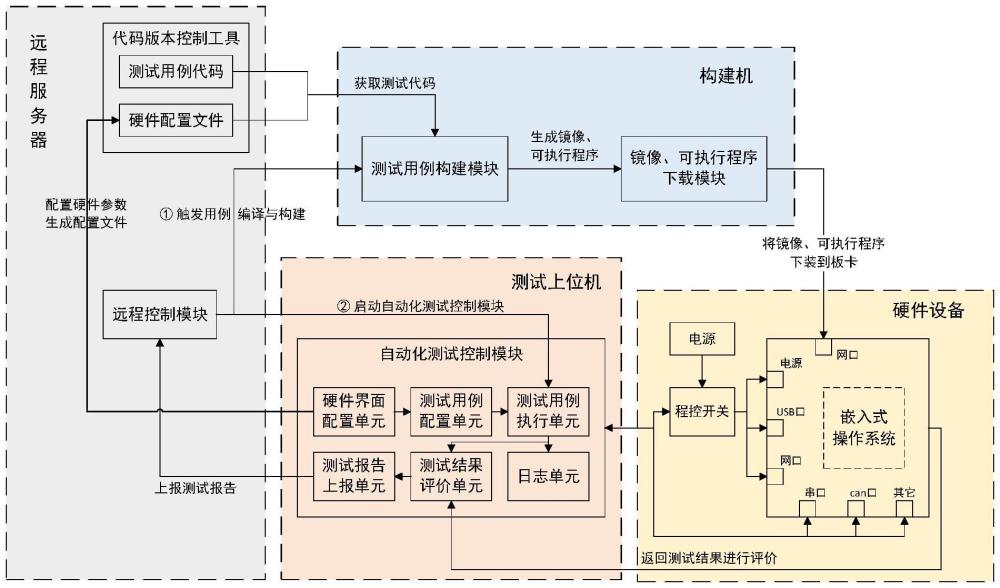

2、根據本發明提供的一種嵌入式操作系統的自動化測試系統，包括：遠程服務器、構建機、測試上位機與硬件設備；所述硬件設備包括被測板卡和陪測板卡；所述被測板卡和所述陪測板卡安裝有嵌入式操作系統；所述測試上位機用于測試預配置和執行自動化測試任務；

3、所述遠程服務器連接所述測試上位機，所述測試上位機連接所述硬件設備；

4、所述遠程服務器連接所述構建機。

5、優選地，所述測試上位機安裝有自動化測試控制模塊；所述自動化測試控制模塊用于硬件參數和測試用例配置、執行自動化測試以及生成并且上傳測試報告；

6、所述遠程服務器安裝有遠程控制模塊與代碼版本控制工具；所述遠程控制模塊用于觸發所述構建機開始構建，然后觸發所述自動化測試控制模塊工作并收集測試報告；

7、所述代碼版本控制工具，用于提供配置文件和測試代碼；

8、所述構建機安裝有測試用例構建模塊與鏡像或可執行程序下載模塊；所述測試用例構建模塊用于獲取所述配置文件和測試代碼，生成系統鏡像或可執行程序；所述鏡像或可執行程序下載模塊，用于將所述系統鏡像或可執行程序下載到所述硬件設備的被測板卡和陪測板卡。

9、優選地，所述自動化測試控制模塊，包括：硬件界面配置單元、測試用例配置單元、測試用例執行單元、測試結果評價單元、日志單元與測試報告上報單元；

10、所述硬件界面配置單元，用于配置所述板卡的參數，生成配置文件；

11、所述測試用例配置單元連接所述硬件界面配置單元；所述測試用例配置單元，用于配置自動化測試的測試動作；

12、所述測試用例配置單元連接所述測試用例執行單元；所述測試用例執行單元，用于根據所述測試用例配置單元的配置調度對所述硬件設備、測試上位機及其他輔助硬件設備的測試動作；所述其他輔助硬件設備，包括：交換機、總線協議分析儀、工業現場總線從站設備、示波器。

13、所述測試用例執行單元連接所述日志單元；所述日志單元用于記錄自動化測試執行過程中的關鍵日志；所述關鍵日志，即所述自動化測試控制模塊的運行日志、所述嵌入式操作系統執行測試命令后的結果輸出、所述測試用例執行單元調用外部程序后獲取到的結果輸出；

14、所述測試用例執行單元連接所述測試結果評價單元；所述測試結果評價單元用于評價所述測試用例執行單元的測試結果；

15、所述測試結果評價單元連接所述測試報告上報單元；所述測試報告上報單元用于對測試結果進行統計與分析生成測試報告，并且上報所述測試報告給所述遠程服務器的遠程控制模塊。

16、優選地，所述測試用例執行單元包括：命令下發子單元、程控開關控制子單元、外部程序調用子單元；

17、所述命令下發子單元，用于向所述硬件設備的被測板卡及陪測板卡下發測試命令；

18、所述程控開關控制子單元，用于根據測試命令，控制電源開關；

19、所述外部程序調用子單元，用于調用所述測試上位機的外部程序，并獲取所述外部程序與所述嵌入式操作系統交互的結果輸出。

20、優選地，所述硬件設備還包括程控開關；

21、所述程控開關控制子單元生成程控開關控制文件，根據所述程控開關控制文件控制所述程控開關，開關電源。

22、優選地，所述測試用例配置單元，配置的測試動作，包括：測試命令、連續兩條命令之間的間隔動作、與測試上位機和其他輔助硬件設備的交互動作、測試命令的發送方式與測試結果的評判標準；

23、所述測試命令，包括：向所述被測板卡嵌入式操作系統發送的測試命令、向所述陪測板卡嵌入式操作系統發送的測試命令和測試上位機執行的陪測命令；

24、所述連續兩條命令之間的間隔動作，包括重啟以執行下一條命令，不重啟但間隔固定時間以執行下一條命令、立即執行下一條命令。

25、所述交互動作，包括：啟動計時、總線協議通信、網絡收發與電源開關；

26、優選的，所述命令下發子單元測試命令的發送方式，包括：串口發送、telnet發送與tcp客戶端/服務端方式發送；

27、所述tcp客戶端/服務端方式發送，適用于無控制臺的高可靠嵌入式系統，基于所述的嵌入式操作系統的自動化測試系統實現，令所述嵌入式操作系統創建tcp服務端，等待接收測試命令，令命令下發子單元?jiǎng)?chuàng)建tcp客戶端下發測試命令，令所述tcp服務端查詢命令列表執行測試命令，得到測試結果；令所述tcp服務端發送測試結果，所述tcp客戶端獲取測試結果。

28、根據本發明提供的一種嵌入式操作系統的自動化測試方法，基于嵌入式操作系統的自動化測試系統得以實現，包括：

29、通過所述自動化測試控制模塊的硬件界面配置單元，新建測試項目，并且配置所述測試項目的硬件參數，生成配置文件；令所述配置文件上傳至所述遠程服務器的代碼版本控制工具；通過勾選已有的測試用例以及在界面新增測試用例，令所述自動化測試控制模塊的測試用例配置單元生成測試用例配置文件；

30、令所述遠程控制模塊觸發所述測試用例構建模塊開始用例編譯與構建，所述測試用例構建模塊根據所述測試代碼和所述配置文件生成鏡像或可執行程序，存放至所述鏡像或可執行程序下載模塊等待所述硬件設備下載；

31、令所述遠程控制模塊觸發所述自動化測試控制模塊的測試用例執行單元開始自動化測試，基于所述測試用例配置文件，控制所述被測板卡、所述陪測板卡和所述測試上位機，加載并啟動鏡像或可執行程序，進而令測試結果評價單元生成測試結果；所述測試用例執行單元執行測試期間令日志單元記錄運行日志；

32、所述代碼版本控制工具，包括git與svn；

33、根據所述測試結果，令測試報告上報單元生成測試報告進而上傳測試報告至所述遠程服務器的遠程控制模塊，推送給相應人員，結束。

34、優選的，所述自動化測試的觸發方式包括令所述遠程控制模塊觸發或直接令自動化測試控制模塊自身觸發。

35、優選地，所述測試項目的硬件參數，包括：板卡外設情況、板卡網絡配置與板卡運行的操作系統情況；

36、所述板卡外設情況，包括：設備路徑、設備數量與設備類型；

37、所述板卡網絡配置，包括：板卡ip地址、對端ip地址與接口名稱；

38、所述板卡運行的操作系統情況，包括：系統版本、32位或64位與多核運行方式。

39、優選地，所述測試用例配置單元選用串口方式、網絡方式或tcp客戶端/服務端方式發送測試命令；設置測試用例的超時閾值為2分鐘；

40、判斷測試用例執行時間是否超過所述超時閾值，結果為是，則重啟所述硬件設備繼續下一步測試；結果為否，則不處理。

41、優選地，所述測試報告，包括：測試用例的個數、通過用例個數、不通過用例個數、缺陷率與回歸完成率。

42、與現有技術相比，本發明具有如下的有益效果：

43、1、本發明實現了從遠程服務器觸發、測試用例編譯、鏡像下裝、硬件上下電、用例執行、結果評價、測試報告上報的整套嵌入式操作系統自動化測試流程代替人工測試，提升了測試的效率和準確度，提升產品質量。

44、2、本發明提供的遠程觸發測試與自動編譯用例便于接入持續集成流程，測試用例構建模塊支持針對不同指令集架構處理器、不同外設型號硬件板卡、多種硬件接口和總線協議進行硬件配置及測試用例編譯；所述不同指令集架構處理器，包括：arm、loongarch、mips、x86、ppc、c-sky、sparc與riscv；所述不同外設型號硬件板卡，包括：nand/norflash、sd/tf卡、emmc與不同型號的網卡；所述總線協議，包括：pci/pci-e、serial、rapidio、can/canfd與usb。

45、3、本發明提供的自動化測試控制模塊支持硬件參數配置，支持控制多設備、設備與測試上位機之間的交互測試，解決基于多種國產處理器的國產嵌入式操作系統硬件多變、外設復雜、硬件接口和總線協議復雜、定制化測試占比大導致難以真正自動化測試的問題。

46、4、本發明解決了可靠性測試、異常測試、拷機測試與壓力測試這類反復測試和異常測試靠人工難以完成或耗時很長的問題，提供測試執行期間發生異常的處理措施，更適用于高可靠嵌入式操作系統測試。

47、5、本發明解決了部分高可靠嵌入式操作系統不支持控制臺命令交互無法進行命令下發的問題。

48、6、本發明可實現測試代碼配置與編譯、鏡像下裝與啟動、測試用例執行，包含替代手動交互部分的測試用例執行、測試結果分析與整理、測試結果上報的全程自動化流程，極大的節省了嵌入式操作系統測試的人力物力，在提高效率以及提高測試準確性的基礎上，還能夠?qū)崿F(xiàn)一些人工無法做到的壓力、異常測試以支撐高可靠嵌入式系統的可靠性、穩定性驗證。
