本發明屬于高精密制造行業數控機床熱誤差補償，尤其是一種基于精細化有限元分析的五軸立臥轉換加工中心溫度測點優化方法。

背景技術：

1、隨著制造業向高速高精度加工方向發展，熱誤差對數控機床精度的影響日益嚴重。研究表明，約75％的加工工件幾何誤差由機床的熱誤差引起。為了減少熱誤差的影響及時的進行熱誤差補償就需要進行合理的溫度測量。然而由于五軸立臥轉換加工中心的溫度場分布情況復雜，理論上需要大量的溫度傳感器來測量不同位置的溫度。五軸立臥轉換加工中心溫度測點優化技術涉及到尋找整機溫度敏感點，進行整機穩態熱分析獲得溫度場后，單一利用溫度云圖進行敏感點收集勢必會導致其結果不準確，造成部分溫度測點的缺失，因此，溫度測點優化技術還需引入熱力耦合分析，利用溫度場和熱變形場綜合影響尋找出整機所有溫度敏感點，提高熱誤差模型的準確性和魯棒性。目前，針對數控機床的溫度測點優化技術的研究多基于有限元和聚類算法，開發出了諸如202011011840.x和202311076789.4的熱力耦合有限元分析方法，以及利用模糊c-均值fcm聚類分析法進行溫度測點聚類。然而，現有的整機熱力耦合分析常常采用自動畫網格法，導致所得溫度場與變形場結果不夠精準。而現有聚類方法，對初始點依賴較大，不能很好的處理不同形狀和大小的簇。考慮到有限元仿真方法的可視性和可操作性，如何提出一種精準的有限元仿真分析方法一直是數控機床熱誤差補償技術領域的重點難題。

技術實現思路

1、本發明的目的是提供一種基于精細化有限元分析的五軸立臥轉換加工中心溫度測點優化方法，解決仿真模型精度欠佳、聚類不全和試驗成本高且難應用等問題。

2、本發明所述的一種基于精細化有限元的五軸立臥轉換加工中心溫度測點優化方法，具體包括如下步驟：

3、首先要計算五軸立臥轉換加工中心熱源載荷及邊界條件。其中五軸立臥轉化加工中心的熱源包括導軌滑塊副、主軸等軸承副、絲杠螺母副及電機。其具體的熱源生熱公式即：

4、

5、其中，m1是軸承總摩擦力矩，n1是軸承轉速，m2是絲杠螺母摩擦力矩，n2是滾珠絲杠轉速，μ是動摩擦系數，w是垂直于導軌摩擦面的載荷，ν是滑動速度，j是熱功當量，η是電機的效率。

6、五軸立臥轉換加工中心邊界條件為整機與空氣的自然對流系數h1，主軸等軸承高速旋轉時與空氣的強制對流系數h2，絲杠螺母副旋轉時與空氣的強制對流系數h3，與電機風冷的強制對流系數h4。其具體的函數關系即

7、q＝ha(ts-tf)

8、其中，a是垂直與熱流方向的面積，ts-tf是物體表面溫差。

9、其次提出solidwroks-hypermesh-ansys聯合的零件配合表面-零件基體精細化有限元建模方法。對整機主要結合面進行網格分層處理，在整機自動網格的基礎上，確定網格分層節點，對導軌滑塊副、絲杠螺母副及軸承副等主要結合面的網格尺寸和網格密度進行精細化調整，其他部位保持不變，同時保證節點相互連接

10、在此基礎上添加材料屬性參數，設置初始邊界條件、強制對流系數和接觸狀態通過熱力耦合分析獲取整機的溫度場及變形場。

11、然后基于改進k值聚類法-灰色關聯度法對整機穩態溫度敏感點進行分析，確定最佳溫度測點，實現整機溫度測點的優化。基于改進k值聚類法依次對整機的若干初始溫度敏感點進行聚類分析，選取出不同類的溫度敏感點集合。其次利用灰色關聯算法獲得各類集合的中各個溫度敏感點的灰色關聯度，最后基于所得灰色關聯度值對各類的溫度敏感點進行排序，取各類灰色關聯度值最高的溫度敏感點為最優測點，獲得整機溫度測點的位置。

12、最后進行溫度采集在此基礎上對整機進行熱誤差建模及熱誤差補償，最后通過對比整機加工精度以驗證溫度敏感點優化方法的有效性。

13、本發明提供了一種基于精細化有限元分析的五軸立臥轉換加工中心溫度測點優化方法，其目的是為了為整機熱誤差建模提供準確的溫度測點，同時精準的進行整機的熱誤差補償?shù)取?/p>

14、本公開的上述技術目的是通過以下技術方案得以實現的：

15、本公開的有益效果在于：本發明所述的一種基于精細化有限元分析的五軸立臥轉換加工中心溫度測點優化方法是在精細化有限元模型的基礎上綜合考慮溫度以及熱變形對溫度測點的影響尋找出溫度測點，并基于聚類算法進行溫度測點優化。分析結果可視化且便于工程應用的方法，包括熱源載荷及邊界條件計算、提出solidwroks-hypermesh-ansys聯合的零件配合表面-零件基體精細化有限元建模方法、整機熱力耦合分析獲得穩態溫度測點、基于改進k值聚類算法-灰色關聯度法的溫度測點優化。最后通過對最佳溫度測點進行溫度采集在此基礎上對整機進行熱誤差建模及熱誤差補償，最后通過對比整機加工精度以驗證溫度敏感點優化方法的有效性。

技術特征：

1.一種基于精細化有限元的五軸立臥轉換加工中心溫度測點優化方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的一種基于精細化有限元的五軸立臥轉換加工中心溫度測點優化方法，其特征在于，步驟1中的熱源包括導軌滑塊副、主軸等軸承副、絲杠螺母副及電機。

3.根據權利要求1所述的一種基于精細化有限元的五軸立臥轉換加工中心溫度測點優化方法，其特征在于，步驟2中的邊界條件為整機與空氣的自然對流系數h1，主軸軸承高速旋轉時與空氣的強制對流系數h2，絲杠螺母副旋轉時與空氣的強制對流系數h3，與電機風冷的強制對流系數h4；具體的函數關系q如下：

4.根據權利要求1所述的一種基于精細化有限元的五軸立臥轉換加工中心溫度測點優化方法，其特征在于，步驟2中提出solidworks-hypermesh-ansys聯合的零件配合表面-零件基體精細化有限元建模方法，即對整機主要結合面進行網格分層處理，自動網格的基礎上，確定網格分層節點，對導軌滑塊副、絲杠螺母副及軸承副結合面的網格尺寸和網格密度進行精細化調整，其他部位保持不變，同時保證節點相互連接。

5.根據權利要求1所述的一種基于精細化有限元的五軸立臥轉換加工中心溫度測點優化方法，其特征在于，步驟3中首先進行整機的穩態熱分析，直接加載所得的熱載荷，同時設置邊界條件，獲得整機穩態溫度場，隨后對穩態分析結果進行結構分析，設置固定支撐獲得整機熱變形場，最后根據溫度云圖與熱變形云圖得到整機穩態下的溫度敏感點。

6.根據權利要求1所述的一種基于精細化有限元的五軸立臥轉換加工中心溫度測點優化方法，其特征在于，步驟4中，基于改進k值聚類法依次對整機的穩態溫度敏感點進行聚類分析，選取出不同類的溫度敏感點集合；利用灰色關聯算法獲得各類集合的中各個溫度敏感點的灰色關聯度，基于所得灰色關聯度值對各類的溫度敏感點進行排序，取各類灰色關聯度值最高的溫度敏感點為最優測點，獲得整機溫度測點的位置。

7.根據權利要求1所述的一種基于精細化有限元的五軸立臥轉換加工中心溫度測點優化方法，其特征在于，步驟5中，基于最佳溫度測點進行溫度采集在此基礎上對整機進行熱誤差建模及熱誤差補償，最后通過對比整機加工精度以驗證溫度敏感點優化方法的有效性。

技術總結

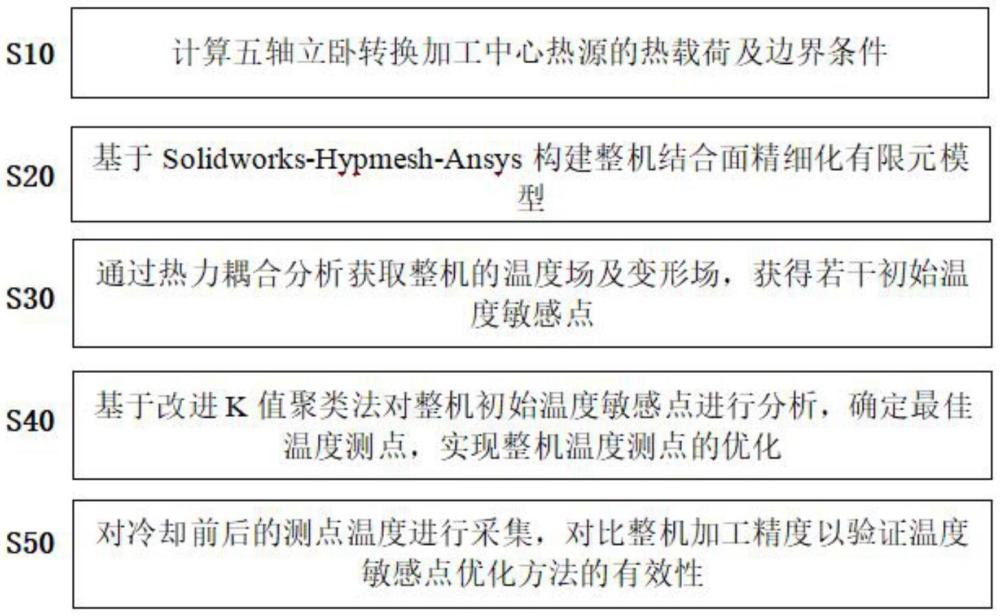

本發明公開了一種基于精細化有限元的五軸立臥轉換加工中心溫度測點優化方法，屬于數控機床熱誤差補償技術領域。該方法包括如下步驟：計算五軸立臥轉換加工中心熱源載荷及邊界條件；利用Solidworks?Hypmesh?Ansys聯合進行五軸立臥轉換加工中心零件配合表面?零件基體精細化有限元建模；S30通過熱力耦合分析獲取整機溫度場及變形場，獲取溫度測點；基于改進K值聚類法?灰色關聯度法對整機溫度敏感點進行分析，進行溫度測點優化；基于最佳溫度測點進行溫度采集，在此基礎上進行熱誤差建模及熱誤差補償，最后結合整機加工精度以驗證溫度敏感點優化方法的有效性。該方法可解決結合面自動網格劃分導致的整機熱特性數值仿真結果與實測數據不符問題。

技術研發人員：張彩霞,葉忠,李迎,李寧,李紫慧,趙永勝,劉志峰,張忠文
受保護的技術使用者：北京工業大學
技術研發日：
技術公布日：2025/4/24
