本發明涉及計算機圖像分析，特別涉及一種圖像模板匹配方法及監測系統、裝置、存儲介質。

背景技術：

1、隨著電子工業的發展，pcb所承載的電子電路的復雜度和密度不斷增加，在pcb出廠前需要對其上的電子電路的質量進行檢測，而傳統的人工檢測方法已無法滿足現代生產線的需求。

2、自動光學檢測(aoi)作為一種高效、準確的檢測手段，可以引進到pcb的質量檢測環節中，在pcb制造業中得到了廣泛應用。自動光學檢測通過采集pcb的圖像，將采集圖像和模板圖像分析，可以得出采樣圖像表面的缺陷區域，進而提醒質檢人員對pcb進行檢查。其中，現有的對采集圖像和模板圖像的分析方法是利用特征提取模型來提取采集圖像中的特征點，而后與模板圖像中的特征點，并將相應的特征點關聯，而后再進行對比。

3、然而隨著pcb設計的日益復雜和生產速度的不斷提高，pcb表面的細節繁多，導致特征點的提取存在紕漏，并且由于還存在對pcb旋轉、平移等操作，特征點的匹配處理負荷較大，無法應對在大規模pcb生產中，需要對大量的圖像進行快速檢測的需求，特別是在應對復雜情況時，計算量大、速度慢等問題突出，無法滿足大規模生產的實時性要求。

技術實現思路

1、本發明旨在至少解決現有技術中存在的技術問題之一。為此，本發明提出一種圖像模板匹配方法及監測系統、裝置、存儲介質，降低計算負荷，提高分析效率，縮短處理時間。

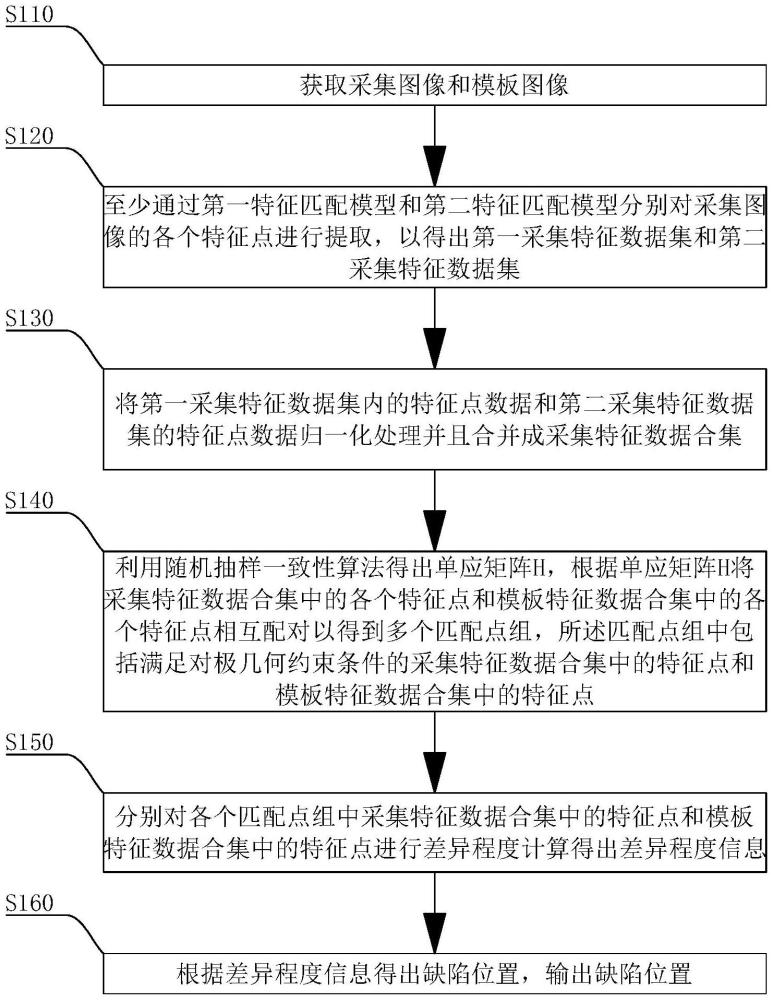

2、根據本發明的第一方面實施例的一種圖像模板匹配方法，包括：獲取采集圖像和模板圖像；至少通過第一特征匹配模型和第二特征匹配模型分別對采集圖像的各個特征點進行提取，以得出第一采集特征數據集和第二采集特征數據集；將第一采集特征數據集內的特征點數據和第二采集特征數據集的特征點數據歸一化處理并且合并成采集特征數據合集；利用隨機抽樣一致性算法得出單應矩陣h，根據單應矩陣h將采集特征數據合集中的各個特征點和模板特征數據合集中的各個特征點相互配對以得到多個匹配點組，所述匹配點組中包括滿足對極幾何約束條件的采集特征數據合集中的特征點和模板特征數據合集中的特征點，其中，所述模板特征數據合集中的特征點包括第一模板特征數據集內的特征點數據和第二模板特征數據集的特征點數據經過歸一化處理后合并而來，第一模板特征數據集由第一特征匹配模型對模板圖像的各個特征點進行提取而得出，第二模板特征數據集由第二特征匹配模型對模板圖像的各個特征點進行提取而得出；分別對各個匹配點組中采集特征數據合集中的特征點和模板特征數據合集中的特征點進行差異程度計算以得出差異程度信息；根據差異程度信息得出缺陷位置，輸出缺陷位置。

3、根據本發明實施例的一種圖像模板匹配方法，至少具有如下有益效果：

4、本發明圖像模板匹配方法，在獲取采集圖像，至少通過第一特征匹配模型和第二特征匹配模型來分別對采集圖像的各個特征點進行提取，而后將提取的特征點數據歸一化處理并且合并成采集特征數據合集，統一地對采集特征數據合集中的特征點通過單應矩陣h與模板特征數據合集中的特征點配對呈匹配點組，此時再對匹配點組中來自采集特征數據合集中的特征點和來自模板特征數據合集中的特征點進行差異程度計算，若差異較大，則存在缺陷，并且得知缺陷位置，本設計先通過隨機抽樣一致性算法縮小了特征點的匹配范圍，使得匹配點組中相互配對的特征點需要滿足對極幾何約束條件，而后再進行差異程度計算，降低計算負荷，提高分析效率，縮短處理時間。

5、根據本發明的一些實施例，在所述分別對各個匹配點組中采集特征數據合集中的特征點和模板特征數據合集中的特征點進行差異程度計算以得出差異程度信息中包括：計算每組相互匹配的采集特征數據合集中的特征點和模板特征數據合集中的特征點的歐式距離值；根據歐式距離值形成差異程度信息；當歐式距離值大于距離閾值，則根據該匹配點組得出缺陷位置。

6、根據本發明的一些實施例，所述第一采集特征數據集和所述第二采集特征數據集的特征點數據包括各個特征點以及與特征點對應的描述符，其中，描述符中包括特征點的坐標向量數值；在所述將第一采集特征數據集內的特征點數據和第二采集特征數據集的特征點數據歸一化處理并且合并成采集特征數據合集中包括：將第一采集特征數據集和所述第二采集特征數據集中描述符的坐標向量數值歸一化處理成相同的數值規格；將第一采集特征數據集和所述第二采集特征數據集的各個特征點合并形成特征點列表；將歸一化處理后的第一采集特征數據集和所述第二采集特征數據集的各個坐標向量數值合并形成描述符矩陣。

7、根據本發明的一些實施例，在所述根據單應矩陣h將采集特征數據合集中的各個特征點和模板特征數據合集中的各個特征點相互配對以得到多個匹配點組中包括對采集特征數據合集中的各個特征點均進行配對步驟，其中，配對步驟包括：根據單應矩陣h為采集特征數據合集的特征點p1搜尋模板特征數據合集中的特征點p2，特征點p1的齊次坐標為[x1，y1，1]，特征點p2的齊次坐標為[x2，y2，1]，相互配對的采集特征數據合集的特征點p1和模板特征數據合集的特征點p2符合其中，為特征點p2齊次坐標的轉置矩陣，k為對極幾何約束閾值。

8、在所述根據單應矩陣h為采集特征數據合集的特征點p1搜尋模板特征數據合集中特征點p2中包括：

9、篩選模板特征數據合集中的各個特征點p2；

10、當則將該特征點p2篩除；

11、當則將該特征點p2與特征點p1形成匹配點組。

12、根據本發明的一些實施例，在所述獲取采集圖像和模板圖像中包括：基于線掃相機與用于放置待掃描物件的移動平臺的關系構建出世界坐標系；將采集圖像的坐標和模板圖像的坐標轉換統一至世界坐標系中。

13、根據本發明的一些實施例，所述世界坐標系的初始變換矩陣為：

14、

15、其中，w為世界坐標系的初始變換矩陣；r0為線掃相機相對待掃描物件的初始旋轉矩陣,d0為線掃相機相對待掃描物件的初始位移矩陣；

16、當移動平臺以速度v平移δt后，世界坐標系的變換矩陣為：

17、

18、根據本發明第二方面實施例的監測系統，包括：移動平臺，用于承載待掃描物件；線掃相機，用于掃描待掃描物件而攝取采集圖像；存儲模塊，用于存儲模板圖像；控制模塊，分別與所述線掃相機和所述存儲模塊連接，所述控制模塊執行上述任一實施例公開的圖像模板匹配方法以得出采集圖像的缺陷位置；輸出模塊，所述控制模塊與所述輸出模塊連接以輸出采集圖像的缺陷位置。

19、根據本發明實施例的監測系統，至少具有如下有益效果：

20、本發明監測系統，應用上述任一實施例公開的圖像模板匹配方法以得出采集圖像的缺陷位置，降低計算負荷，提高分析效率，縮短處理時間。

21、根據本發明第三方面實施例的控制裝置，所述控制裝置包括存儲器和處理器，所述存儲器存儲有計算機程序，所述處理器執行所述計算機程序時實現上述任一實施例公開的圖像模板匹配方法。

22、根據本發明第四方面實施例的計算機可讀存儲介質，所述計算機可讀存儲介質存儲有計算機程序，其特征在于，所述計算機程序被處理器執行時實現上述任一實施例公開的圖像模板匹配方法。

23、本發明的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本發明的實踐了解到。
