本發明涉及數字圖像相關領域(digital?image?correlation，dic)和圖像風格遷移領域，具體涉及一種基于深度學習神經網絡的dic散斑圖像生成方法。

背景技術：

1、圖像風格遷移是計算機視覺領域內的重要分支，它旨在將指定風格圖片的風格遷移到另一圖片或風格中去，從而生成具有該風格的內容圖片或視頻。圖像風格遷移主要依賴深度學習神經網絡尤其是vgg網絡，通過訓練好的網絡模型對內容圖片和風格圖片進行特征提取，在盡量最小化風格損失和內容損失的條件下生成遷移圖片，具有通用性強、適用性好的優點。

2、數字圖像相關技術是一種非接觸式光學測量方法，可用于應力應變測量，具有全場測量能力好、光路結構簡單、可操作性強、環境適應性強以及非接觸式測量等多方面的優點。dic測量時的一個重要環節是需要在物體表面噴涂散斑，通過匹配變形前后同一像素點(具有相同的灰度值)的位置來得到該點的位移向量，從而得到全場的位移圖，變形前后像素點匹配的準確性決定了dic測量的準確性，像素點匹配以灰度值作為載體，而灰度值由所噴涂的散斑產生。因此，散斑質量極大的影響了dic測量的精度，高質量散斑對提升dic測量精度有著很大的幫助。然而，人為噴涂散斑具有很大的不確定性，如何穩定得到高質量散斑成為一個亟待解決的問題。

技術實現思路

1、為解決上述技術的不足，本發明將圖像風格遷移技術應用于dic散斑制造，旨在穩定得到針對不同表面的高質量散斑。

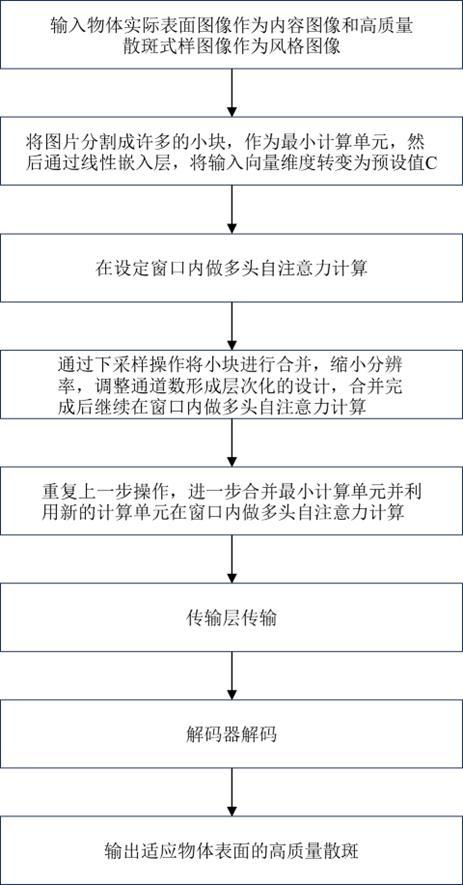

2、為實現上述目的，本發明提出了一種基于深度學習神經網絡的dic散斑圖像生成方法，包括以下步驟：

3、步驟1、輸入物體實際表面圖像作為內容圖像和高質量散斑式樣圖像作為風格圖像。

4、步驟2、將圖片分割成許多的小塊，作為最小計算單元，然后通過線性嵌入層，將輸入向量維度轉變?yōu)轭A(yù)設值c。

5、其中，圖片以rgb格式輸入，尺寸為h×w×3。

6、其中，線性嵌入層對輸入向量維度進行線性變換，將向量維度轉變?yōu)轭A(yù)設值c。

7、步驟3、在設定窗口內做多頭自注意力計算。

8、其中，多頭自注意力計算時采用s2wat模型的方法計算。具體的，首先用0對圖片的張量進行填充，避免圖片邊界信息丟失，然后采用spw注意力模塊進行多頭自注意力計算，計算完畢后取消填充。

9、步驟4、通過下采樣操作將步驟2中小塊進行合并，縮小分辨率，調整通道數形成層次化的設計，合并完成后繼續在窗口內做多頭自注意力計算。

10、其中，合并時將兩個方向上相隔一個最小計算單元的4個單元進行拼接，然后在深度方向進行concat拼接，通過一個layernorm層，然后通過一個全連接層做線性變化，得到尺寸大小減半，通道數翻倍的張量。

11、其中，步驟4中多頭自注意力計算與步驟3中多頭自注意力計算過程一樣。

12、步驟5、重復步驟4操作，進一步合并最小計算單元并利用新的計算單元在窗口內做多頭自注意力計算。

13、步驟6、傳輸層傳輸。

14、參閱圖3，其中，傳輸模塊是一個三層層級結構，初始注意模塊是msa，第二層注意模塊是mha，第三層采用mlp模塊，在這三個模塊之前各自用一個layernorm模塊連接。

15、步驟7、解碼器解碼并輸出圖片。

16、其中，解碼器使用鏡像vgg來解碼程式化特征。

17、上述過程中所用到的計算模型通過s2wat預訓練模型進行訓練。

18、本發明公開了一種基于深度學習神經網絡的dic散斑圖像生成方法，輸入物體實際表面圖像作為內容圖像和高質量散斑式樣圖像作為風格圖像；將圖片分割成許多的小塊，作為最小計算單元，然后通過線性嵌入層，將輸入向量維度轉變?yōu)轭A(yù)設值c；在設定窗口內做多頭自注意力計算；通過下采樣操作將步驟2中小塊進行合并，縮小分辨率，調整通道數形成層次化的設計，合并完成后繼續在窗口內做多頭自注意力計算；重復步驟4操作，進一步合并最小計算單元并利用新的計算單元在窗口內做多頭自注意力計算；傳輸層傳輸；解碼器解碼并輸出圖片。

19、本發明的優勢在于，區別于人工噴涂散斑以及其他噴涂方式的隨機性，本發明根據物體實際表面情況自適應生成適合該表面的高質量散斑，具有自適應性強，通用性好的優點，大大減少了人為因素影響，從而提高dic測量精度，保證良好的實驗可操作性。

技術特征：

1.一種基于深度學習神經網絡的dic散斑圖像生成方法，其特征在于，包括如下步驟：

2.如權利要求1中所述的一種基于深度學習神經網絡的dic散斑圖像生成方法，其特征在于，輸入物體實際表面圖片作為內容圖片，高質量散斑式樣圖片作為風格圖片。

3.如權利要求1中所述的一種基于深度學習神經網絡的dic散斑圖像生成方法，其特征在于，在每?jī)纱巫龃翱诙囝^自注意力計算之間需要通過下采樣進行一次單元合并操作。

4.如權利要求1中所述的一種基于深度學習神經網絡的dic散斑圖像生成方法，其特征在于，傳輸模塊是一個三層層級結構，初始注意模塊是msa，第二層注意模塊是mha，第三層采用mlp模塊，在這三個模塊之前各自用一個layernorm模塊連接。

5.如權利要求1中所述的一種基于深度學習神經網絡的dic散斑圖像生成方法，其特征在于，解碼器使用鏡像vgg來解碼程式化特征。

技術總結
本發明公開了一種基于深度學習神經網絡的DIC散斑圖像生成方法，將物體實際表面圖像作為內容圖像，散斑圖像作為風格圖像。首先將輸入圖像分割成許多的小塊作為最小計算單元，然后通過線性嵌入層將輸入向量維度轉變?yōu)轭A(yù)設值C，便于后續處理，接著在劃分好的窗口內做多頭自注意力計算。通過下采樣操作將小塊進行合并，縮小分辨率，調整通道數形成層次化的設計，同時減少一定的計算量，合并完成后繼續在窗口內做多頭自注意力計算。然后重復上一步操作，進一步合并最小計算單元并利用新的計算單元在窗口內做多頭自注意力計算。然后通過一個三層的傳輸模塊，經解碼器解碼后將風格圖像的散斑特征遷移到內容圖像中，從而生成包含物體表面特征的散斑圖像。本發明能夠保證生成的散斑圖片既具備原輸入散斑式樣圖片的高質量，又能保留物體實際表面的特征，得到適應物體表面的高質量散斑，消除人為因素對制備散斑的影響，從而保證在應用DIC方法進行應力應變測量時的精度。

技術研發人員：龍雨,楊成,蔣旭輝,姚永恒,劉聰
受保護的技術使用者：廣西大學
技術研發日：
技術公布日：2025/4/28
