本發明涉及電子設備配件技術相關領域，具體是一種用于保護平板電腦的外殼。

背景技術：

1、日常工作和生活中平板電腦的應用越來越廣泛，大多數的用戶會隨身攜帶平板電腦，為了保護平板電腦和提升平板電腦的使用體驗，出現了各種各樣的保護套，防止電腦磕碰損壞；

2、現有的平板電腦保護外殼在功能上較為單一，多數僅能提供基本的防摔、防撞保護，而在平板電腦的使用便捷性、多功能拓展以及散熱等方面存在不足，例如，長時間使用平板電腦會產生熱量積聚，影響設備性能和使用壽命，而現有保護外殼在散熱設計上不夠高效，同時，在一些使用場景下，如觀看視頻、視頻會議或文字輸入時，用戶難以將平板電腦調整到舒適且穩定的角度；此外，在攜帶平板電腦及其配件(如手寫筆)時，缺乏整合性的收納方案，容易造成物品丟失或不便攜帶。

技術實現思路

1、因此，為了解決上述不足，本發明在此提供一種用于保護平板電腦的外殼。

2、本發明是這樣實現的，構造一種用于保護平板電腦的外殼，該外殼包括外殼主體，所述外殼主體的表面開設有與平板電腦相適配的平板嵌入槽；

3、所述外殼主體的背面一體成型有散熱板，所述平板嵌入槽內設置有冷卻液管，所述外殼主體的表面開設有通槽，所述通槽延伸出散熱板設置，所述散熱板的背面安裝有散熱殼罩，所述散熱殼罩的內安裝有散熱扇，所述散熱殼罩罩設在通槽的外側；

4、所述散熱扇通過usb電源插頭與平板電腦的usb端相連接，且所述散熱扇通過藍牙模塊與平板電腦的藍牙模塊信號連接。

5、優選的，所述外殼主體的表面開設有與觸屏筆相適配的觸屏筆槽，所述觸屏筆槽的內側壁一體成型有彈性卡塊。

6、優選的，所述外殼主體的一側通過布袋固定連接有屏幕防護板，所述屏幕防護板的一側一體成型有皮帶，所述外殼主體的背面一體成型有卡扣，所述皮帶的表面一體成型有卡紐。

7、優選的，所述冷卻液管的兩端均為密封狀，所述冷卻液管內部充斥有丙二醇與水的混合液，所述冷卻液管整體為蛇形結構，所述外殼主體的內部開設有與冷卻液管結構相適配的蛇形槽，所述冷卻液管通過蛇形槽嵌裝在外殼主體的內部表面，所述通槽與蛇形槽相連通。

8、優選的，所述外殼主體的四個拐角處均一體成型有膠墊，所述膠墊呈球形結構。

9、優選的，所述外殼主體的表面開設的平板嵌入槽的內側壁一體成型有多個棉墊，多個所述棉墊均勻分布在外殼主體的表面開設的平板嵌入槽的內側壁。

10、優選的，所述屏幕防護板與平板電腦的接觸面處一體成型有屏幕防護墊板，所述屏幕防護墊板采用硅膠材質。

11、優選的，所述屏幕防護板表面開設的盲槽內嵌裝有磁吸塊，所述外殼主體表面開設的盲槽內嵌裝有磁塊，所述屏幕防護板通過磁吸塊與磁塊磁吸固定在外殼主體的表面。

12、優選的，所述散熱板的一側設置有撐桿，所述撐桿的一端表面一體成型有轉軸，所述散熱板的一側表面開設有與撐桿相適配的收納槽，所述撐桿通過轉軸轉動連接在收納槽內，所述轉軸的表面安裝有卷簧，所述卷簧的另一端安裝在收納槽內，所述屏幕防護板的表面等間距開設有多個調節槽。

13、優選的，所述外殼主體的背面對稱固定安裝有手持布套。

14、本發明具有如下優點：本發明通過改進在此提供一種用于保護平板電腦的外殼，與同類型設備相比，具有如下改進：

15、本發明所述一種用于保護平板電腦的外殼，通過設置了外殼主體、屏幕防護板、冷卻液管、散熱殼罩、散熱板、收納槽、手持布套、膠墊、撐桿、調節槽、彈性卡塊、磁塊和屏幕防護墊板等結構的配合使用，外殼主體背面一體成型的散熱板與內部蛇形結構的冷卻液管相互配合，形成高效的散熱體系，冷卻液管內部的丙二醇與水混合液具備良好的熱傳導性，蛇形設計極大地增加了與平板電腦的接觸面積，能夠迅速吸收平板電腦工作時產生的熱量，同時，散熱殼罩內的散熱扇通過與平板電腦的usb端和藍牙模塊連接，實現智能控速，其吹出的氣流經通槽帶走冷卻液管的熱量，有效防止平板電腦因過熱而出現性能下降、死機等問題，確保設備在長時間使用過程中穩定運行，延長了平板電腦的使用壽命；

16、外殼主體四個拐角處的球形膠墊能在平板電腦跌落時從各個角度緩沖沖擊力，顯著降低了邊角損壞的風險，平板嵌入槽內側壁的多個棉墊不僅可防止平板電腦晃動，避免其與外殼碰撞，還能防止刮擦，有效保護平板電腦的機身和屏幕，屏幕防護板與平板電腦接觸面的硅膠材質屏幕防護墊板，既能防止刮花屏幕，又能緩沖外力沖擊，進一步增強了屏幕的防護能力，此外，屏幕防護板通過磁吸塊與外殼主體上的磁塊磁吸固定，方便開合且固定穩固，還使外觀簡潔美觀，同時有效阻擋灰塵、雜物等對平板電腦的侵害，無論是日常使用中的意外碰撞、跌落，還是在復雜的使用環境下，都能確保平板電腦的安全與完好；

17、外殼主體上的觸屏筆槽及其彈性卡塊可防止觸屏筆丟失，方便用戶隨時取用，對稱安裝的手持布套不僅便于用戶手持平板電腦，減少手部疲勞和滑落風險，增強了其便攜性，同時也保護了外殼背部免受磨損。

技術特征：

1.一種用于保護平板電腦的外殼，包括外殼主體(1)，所述外殼主體(1)的表面開設有與平板電腦相適配的平板嵌入槽(23)；

2.根據權利要求1所述一種用于保護平板電腦的外殼，其特征在于：所述外殼主體(1)的表面開設有與觸屏筆相適配的觸屏筆槽(19)，所述觸屏筆槽(19)的內側壁一體成型有彈性卡塊(20)。

3.根據權利要求1所述一種用于保護平板電腦的外殼，其特征在于：所述外殼主體(1)的一側通過布袋固定連接有屏幕防護板(2)，所述屏幕防護板(2)的一側一體成型有皮帶(12)，所述外殼主體(1)的背面一體成型有卡扣(14)，所述皮帶(12)的表面一體成型有卡紐(13)。

4.根據權利要求1所述一種用于保護平板電腦的外殼，其特征在于：所述冷卻液管(4)的兩端均為密封狀，所述冷卻液管(4)內部充斥有丙二醇與水的混合液，所述冷卻液管(4)整體為蛇形結構，所述外殼主體(1)的內部開設有與冷卻液管(4)結構相適配的蛇形槽(3)，所述冷卻液管(4)通過蛇形槽(3)嵌裝在外殼主體(1)的內部表面，所述通槽(5)與蛇形槽(3)相連通。

5.根據權利要求3所述一種用于保護平板電腦的外殼，其特征在于：所述外殼主體(1)的四個拐角處均一體成型有膠墊(11)，所述膠墊(11)呈球形結構。

6.根據權利要求1所述一種用于保護平板電腦的外殼，其特征在于：所述外殼主體(1)的表面開設的平板嵌入槽(23)的內側壁一體成型有多個棉墊(22)，多個所述棉墊(22)均勻分布在外殼主體(1)的表面開設的平板嵌入槽(23)的內側壁。

7.根據權利要求3所述一種用于保護平板電腦的外殼，其特征在于：所述屏幕防護板(2)與平板電腦的接觸面處一體成型有屏幕防護墊板(25)，所述屏幕防護墊板(25)采用硅膠材質。

8.根據權利要求3所述一種用于保護平板電腦的外殼，其特征在于：所述屏幕防護板(2)表面開設的盲槽內嵌裝有磁吸塊(24)，所述外殼主體(1)表面開設的盲槽內嵌裝有磁塊(21)，所述屏幕防護板(2)通過磁吸塊(24)與磁塊(21)磁吸固定在外殼主體(1)的表面。

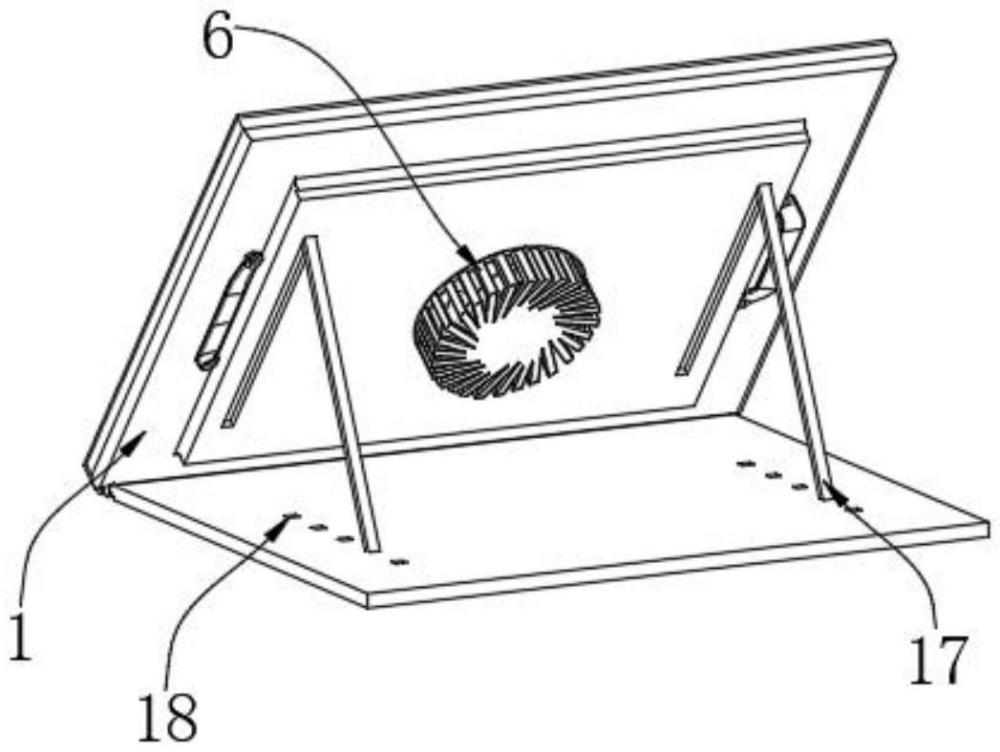

9.根據權利要求3所述一種用于保護平板電腦的外殼，其特征在于：所述散熱板(8)的一側設置有撐桿(17)，所述撐桿(17)的一端表面一體成型有轉軸(15)，所述散熱板(8)的一側表面開設有與撐桿(17)相適配的收納槽(9)，所述撐桿(17)通過轉軸(15)轉動連接在收納槽(9)內，所述轉軸(15)的表面安裝有卷簧(16)，所述卷簧(16)的另一端安裝在收納槽(9)內，所述屏幕防護板(2)的表面等間距開設有多個調節槽(18)。

10.根據權利要求9所述一種用于保護平板電腦的外殼，其特征在于：所述外殼主體(1)的背面對稱固定安裝有手持布套(10)。

技術總結
本發明公開了一種用于保護平板電腦的外殼，包括包括外殼主體，所述外殼主體的表面開設有與平板電腦相適配的平板嵌入槽；外殼主體背面一體成型的散熱板與內部蛇形結構的冷卻液管相互配合，形成高效的散熱體系，冷卻液管內部的丙二醇與水混合液具備良好的熱傳導性，蛇形設計極大地增加了與平板電腦的接觸面積，能夠迅速吸收平板電腦工作時產生的熱量，外殼主體上的觸屏筆槽及其彈性卡塊可防止觸屏筆丟失，方便用戶隨時取用，對稱安裝的手持布套不僅便于用戶手持平板電腦，減少手部疲勞和滑落風險，增強了其便攜性，同時也保護了外殼背部免受磨損。

技術研發人員：李學東
受保護的技術使用者：深圳市佳信德科技有限公司
技術研發日：
技術公布日：2025/4/28
