本技術涉及管道密封接頭，尤其涉及一種便于加工的耐高壓管道密封接頭。

背景技術：

1、一種便于加工的耐高壓管道密封接頭通常采用法蘭接頭，法蘭接頭是一種常用的管道連接方式，通過螺栓將兩端的法蘭連接在一起，形成一個密封的連接點，法蘭接頭的結構簡單，可以輕松拆卸和更換。

2、經檢索，中國專利文獻公告號：cn219159773u，公開了一種輸油管道密封接頭，工作人員需要將密封接頭打開，首先將第一固定板上端的定位栓扭旋下來，使得第一固定板與第二固定板分離，第一固定環與第二固定環分離，然后拉動上殼體上端的把手，將上殼體底部的第二凸塊從第二凹槽內拔出，將下殼體上表面的第一凸塊從第一凹槽內分離，這樣就可以將密封接頭的上殼體與下殼體分離，檢查維修密封接頭的內部，避免任意更換密封接頭，造成資源的浪費。

3、上述專利說明書有益效果中提及“方便檢查維修密封接頭的內部，避免任意更換密封接頭，造成資源的浪費”，上述專利雖然能夠便攜的檢查維修接頭，但是現有技術中耐高壓的密封接頭多數使用法蘭連接，法蘭內部的螺栓易受到環境因素腐蝕，因此針對上述不足，我們提出了一種便于加工的耐高壓管道密封接頭。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種便于加工的耐高壓管道密封接頭，旨在改善了現有技術中密封需要的力度不夠，密封效果較差和戶外環境中法蘭上的螺栓易腐蝕的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種便于加工的耐高壓管道密封接頭，包括接頭管，所述接頭管的外部左右兩端均固定連接有法蘭，所述法蘭的相遠一側固定連接有橡膠圈，所述接頭管的底部左右兩側均固定連接有連接板，所述連接板的相遠一側固定連接有固定桿一，所述固定桿一的外部轉動連接有兩個連接環，所述連接環的外部固定連接有保護殼，其中兩個所述保護殼的前側均固定連接有固定塊一，另外兩個所述保護殼的后側均固定連接有固定塊二，所述固定塊二的內部設置有固定組件，所述接頭管的頂部設置有擠壓組件。

4、通過對接頭管兩側加裝保護殼，通過保護殼內部的固定組件對兩塊殼體進行拆卸與固定，從而方便快捷的對接頭處的法蘭形成保護，減少腐蝕，增長了使用時間。

5、作為上述技術方案的進一步描述：

6、所述固定組件包括卡桿，所述固定塊二的內部設置有空腔一，所述空腔一的內部滑動連接有活動板一，所述活動板一的內部固定連接有卡桿，所述固定塊一的內部設置有空腔二，所述空腔二的內部滑動連接有活動板二，所述活動板二的內部固定連接有限位桿，所述限位桿的外部套設有彈簧，所述固定塊二的頂部前側開設有卡槽。

7、通過卡桿滑動到限位桿底部的空腔內，卡桿的空槽與限位桿相吻合，限位桿在彈簧反作用力下，落入卡桿的空槽，固定了兩塊保護殼，可以對法蘭提供有效的防護。

8、作為上述技術方案的進一步描述：

9、所述卡桿滑動連接在所述空腔二的內部，所述限位桿的外部滑動連接在所述卡槽的內部。

10、通過限位桿的滑動，實現與卡桿的分離與卡合，當卡桿與空腔二分離時，可以使兩塊保護殼分離，便于安裝與拆卸。

11、作為上述技術方案的進一步描述：

12、所述彈簧的一端固定連接在所述活動板二的頂部，所述彈簧的另一端固定連接在所述空腔二的頂部。

13、通過彈簧的反作用力，使限位桿受到彈簧反作用力滑動到卡槽內部，形成卡合固定。

14、作為上述技術方案的進一步描述：

15、所述擠壓組件包括固定桿二，所述固定桿二的相近一側轉動連接有連接軸，所述連接軸的外部固定連接有偏心輪，兩個所述偏心輪的相近一側分別固定連接有兩塊按壓板，兩個所述偏心輪的相遠一側分別固定連接有兩塊擠壓板。

16、通過按壓板向下轉動時，帶動偏心輪上的擠壓板向下和向后運動，對管道進行更有力的擠壓，使管道內的密封圈更為貼合，減少空隙。

17、作為上述技術方案的進一步描述：

18、所述固定桿二的底部固定連接在所述接頭管的頂部。

19、通過接頭管對頂部的固定桿支撐，為擠壓組件提供支撐力。

20、作為上述技術方案的進一步描述：

21、其中一個所述擠壓板的底部滑動連接有管道，所述管道的右側與所述接頭管的左側相接觸。

22、通過管道與接頭管相接觸時，進行擠壓，更好的提高擠壓管道與接頭密封效率。

23、作為上述技術方案的進一步描述：

24、所述限位桿的外部滑動連接在所述空腔二的內部，所述卡桿的外部滑動連接在所述空腔一的內部。

25、通過限位桿也滑動在空腔二的內部，可以與滑動在空腔二內部的卡桿形成卡合。

26、本實用新型具有如下有益效果：

27、1、本實用新型中，通過卡桿滑動在空腔二內部，而空腔二內部的限位桿通過彈簧滑動在卡桿上的卡槽內部，形成固定，從而實現兩塊保護殼的開啟與閉合，對法蘭內部的螺栓進行保護，提高了螺栓的使用壽命。

28、2、本實用新型中，通過按壓板帶動偏心輪旋轉，從而帶動偏心輪上的擠壓板向后側擠壓，對管道實施更好的擠壓密封，再通過螺栓固定，可以確保法蘭兩側的連接緊密，進一步加強密封性能，降低泄漏的風險。

技術特征：

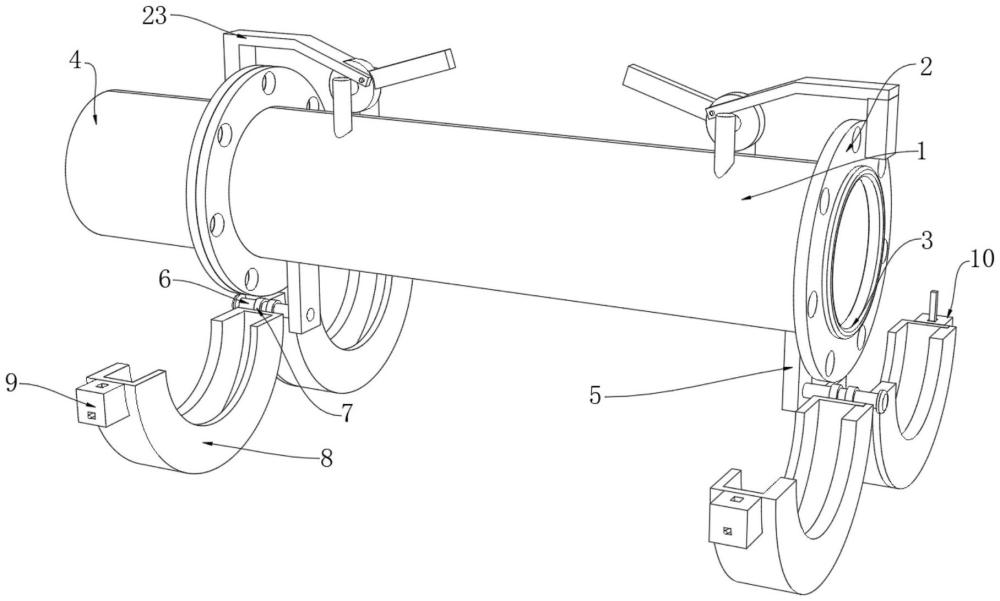

1.一種便于加工的耐高壓管道密封接頭，包括接頭管(1)，其特征在于：所述接頭管(1)的外部左右兩端均固定連接有法蘭(2)，所述法蘭(2)的相遠一側固定連接有橡膠圈(3)，所述接頭管(1)的底部左右兩側均固定連接有連接板(5)，所述連接板(5)的相遠一側固定連接有固定桿一(6)，所述固定桿一(6)的外部轉動連接有兩個連接環(7)，所述連接環(7)的外部固定連接有保護殼(8)，其中兩個所述保護殼(8)的前側均固定連接有固定塊一(9)，另外兩個所述保護殼(8)的后側均固定連接有固定塊二(10)，所述固定塊二(10)的內部設置有固定組件，所述接頭管(1)的頂部設置有擠壓組件。

2.根據權利要求1所述的一種便于加工的耐高壓管道密封接頭，其特征在于：所述固定組件包括卡桿(12)，所述固定塊二(10)的內部設置有空腔一(11)，所述空腔一(11)的內部滑動連接有活動板一(13)，所述活動板一(13)的內部固定連接有卡桿(12)，所述固定塊一(9)的內部設置有空腔二(14)，所述空腔二(14)的內部滑動連接有活動板二(16)，所述活動板二(16)的內部固定連接有限位桿(15)，所述限位桿(15)的外部套設有彈簧(17)，所述固定塊二(10)的頂部前側開設有卡槽(18)。

3.根據權利要求2所述的一種便于加工的耐高壓管道密封接頭，其特征在于：所述卡桿(12)滑動連接在所述空腔二(14)的內部，所述限位桿(15)的外部滑動連接在所述卡槽(18)的內部。

4.根據權利要求2所述的一種便于加工的耐高壓管道密封接頭，其特征在于：所述彈簧(17)的一端固定連接在所述活動板二(16)的頂部，所述彈簧(17)的另一端固定連接在所述空腔二(14)的頂部。

5.根據權利要求1所述的一種便于加工的耐高壓管道密封接頭，其特征在于：所述擠壓組件包括固定桿二(19)，所述固定桿二(19)的相近一側轉動連接有連接軸(20)，所述連接軸(20)的外部固定連接有偏心輪(21)，兩個所述偏心輪(21)的相近一側分別固定連接有兩塊按壓板(22)，兩個所述偏心輪(21)的相遠一側分別固定連接有兩塊擠壓板(23)。

6.根據權利要求5所述的一種便于加工的耐高壓管道密封接頭，其特征在于：所述固定桿二(19)的底部固定連接在所述接頭管(1)的頂部。

7.根據權利要求5所述的一種便于加工的耐高壓管道密封接頭，其特征在于：其中一個所述擠壓板(23)的底部滑動連接有管道(4)，所述管道(4)的右側與所述接頭管(1)的左側相接觸。

8.根據權利要求2所述的一種便于加工的耐高壓管道密封接頭，其特征在于：所述限位桿(15)的外部滑動連接在所述空腔二(14)的內部，所述卡桿(12)的外部滑動連接在所述空腔一(11)的內部。

技術總結
本技術涉及管道密封接頭技術領域，公開了一種便于加工的耐高壓管道密封接頭，包括接頭管，所述接頭管的外部左右兩端均固定連接有法蘭，所述法蘭的相遠一側固定連接有橡膠圈，所述接頭管的底部左右兩側均固定連接有連接板，所述連接板的相遠一側固定連接有固定桿一，所述固定桿一的外部轉動連接有兩個連接環，所述連接環的外部固定連接有保護殼，其中兩個所述保護殼的前側均固定連接有固定塊一，另外兩個所述保護殼的后側均固定連接有固定塊二，所述固定塊二的內部設置有固定組件，所述接頭管的頂部設置有擠壓組件。本技術中，對法蘭外部加裝了保護殼，減少法蘭的螺栓腐蝕，生銹，使接頭在戶外環境提高了使用壽命。
