本發明涉及體育訓練，特別是涉及一種體育訓練姿態糾正系統及方法。

背景技術：

1、在體育訓練中，姿態的準確性和規范性對提高訓練效果、減少運動損傷至關重要。現有的體育訓練姿態糾正方法通常依賴于教練員的經驗，或使用基礎的視覺反饋系統。傳統的姿態糾正檢測方法存在精度不足，需要佩戴大量傳感器才可實現糾正功能，不便使用。因此，設計一種體育訓練姿態糾正系統及方法是十分有必要的。

技術實現思路

1、為了克服現有技術的不足，本發明的目的是提供一種體育訓練姿態糾正系統及方法。

2、為實現上述目的，本發明提供了如下方案：

3、本發明提供了一種體育訓練姿態糾正系統，包括：

4、圖像采集模塊，用于采集體育訓練姿態圖像；

5、人體姿態估計模塊，用于進行人體姿態估計；

6、解碼模塊，用于將人體姿態估計結果解碼成人體骨骼關鍵點坐標；

7、人體姿態特征提取模塊，用于基于人體骨骼關鍵點坐標進行人體姿態特征提取；

8、不規范動作判斷模塊，用于基于人體姿態特征提取不規范動作；

9、展示模塊，用于將不規范動作展示給訓練人員。

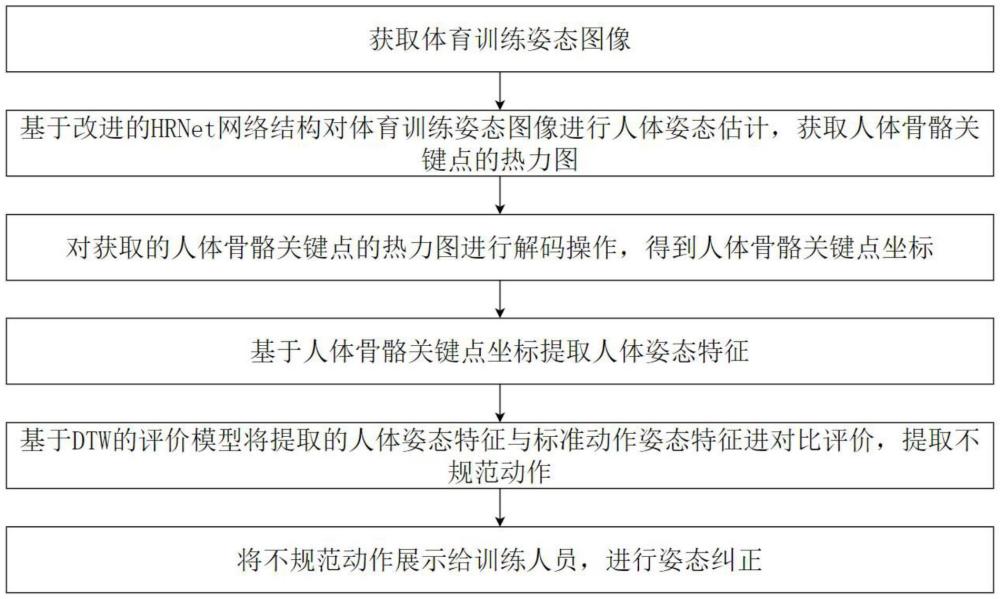

10、本發明還提供了一種體育訓練姿態糾正方法，包括：

11、步驟100：獲取體育訓練姿態圖像；

12、步驟200：基于改進的hrnet網絡結構對體育訓練姿態圖像進行人體姿態估計，獲取人體骨骼關鍵點的熱力圖；

13、步驟300：對獲取的人體骨骼關鍵點的熱力圖進行解碼操作，得到人體骨骼關鍵點坐標；

14、步驟400：基于人體骨骼關鍵點坐標提取人體姿態特征；

15、步驟500：基于dtw的評價模型將提取的人體姿態特征與標準動作姿態特征進對比評價，提取不規范動作；

16、步驟600：將不規范動作展示給訓練人員，進行姿態糾正。

17、優選地，步驟200中，基于改進的hrnet網絡結構對體育訓練姿態圖像進行人體姿態估計，獲取人體骨骼關鍵點的熱力圖，具體為：

18、基于改進的hrnet網絡結構構建人體姿態估計模型；

19、基于預設的訓練集對人體姿態估計模型進行訓練；

20、將體育訓練姿態圖像輸入訓練后的人體姿態估計模型，得到人體骨骼關鍵點的熱力圖。

21、優選地，hrnet網絡結構的具體及改進為：

22、裁剪傳統hrnet網絡結構的第四階段中的兩條低分辨率子網絡，保留其高分辨率網絡分支，用于減少模型過量計算，在傳統hrnet網絡結構的第一階段及第二階段之間添加兩個分辨率塊，用于加強低分辨率特征的提取能力，在傳統hrnet網絡結構的網絡交換單元后添加cbam注意力機制，用于提升模型在通道維度及空間維度上對重要特征的提取能力。

23、優選地，步驟300中，對獲取的人體骨骼關鍵點的熱力圖進行解碼操作，具體為：

24、獲取人體骨骼關鍵點的熱力圖，基于移動像素距離解碼對熱力圖信息進行轉換，通過將熱力圖最高點處得到的熱點概率坐標向次高點熱點概率坐標移動1/4長度，實現坐標解碼。

25、根據本發明提供的具體實施例，本發明公開了以下技術效果：

26、本發明提供了一種體育訓練姿態糾正系統及方法，該系統包括圖像采集模塊、人體姿態估計模塊、解碼模塊、人體姿態特征提取模塊、不規范動作判斷模塊、展示模塊；該方法包括獲取體育訓練姿態圖像，基于改進的hrnet網絡結構對體育訓練姿態圖像進行人體姿態估計，獲取人體骨骼關鍵點的熱力圖，對獲取的人體骨骼關鍵點的熱力圖進行解碼操作，得到人體骨骼關鍵點坐標，基于人體骨骼關鍵點坐標提取人體姿態特征，基于dtw的評價模型將提取的人體姿態特征與標準動作姿態特征進對比評價，提取不規范動作，將不規范動作展示給訓練人員，進行姿態糾正。本發明能夠?qū)崿F(xiàn)體育訓練的姿態檢測，并根據其判斷是否存在不規范訓練姿態，若存在，則將其展示給訓練人員，進行校正，便于使用。

技術特征：

1.一種體育訓練姿態糾正系統，其特征在于，包括：

2.一種體育訓練姿態糾正方法，其特征在于，包括：

3.根據權利要求2所述的方法，其特征在于，步驟200中，基于改進的hrnet網絡結構對體育訓練姿態圖像進行人體姿態估計，獲取人體骨骼關鍵點的熱力圖，具體為：

4.根據權利要求2所述的方法，其特征在于，hrnet網絡結構的具體及改進為：

5.根據權利要求2所述的方法，其特征在于，步驟300中，對獲取的人體骨骼關鍵點的熱力圖進行解碼操作，具體為：

技術總結
本發明提供了一種體育訓練姿態糾正系統及方法，該方法包括獲取體育訓練姿態圖像，基于改進的HRNet網絡結構對體育訓練姿態圖像進行人體姿態估計，獲取人體骨骼關鍵點的熱力圖，對獲取的人體骨骼關鍵點的熱力圖進行解碼操作，得到人體骨骼關鍵點坐標，基于人體骨骼關鍵點坐標提取人體姿態特征，基于DTW的評價模型將提取的人體姿態特征與標準動作姿態特征進對比評價，提取不規范動作，將不規范動作展示給訓練人員，進行姿態糾正。本發明能夠?qū)崿F(xiàn)體育訓練的姿態檢測，并根據其判斷是否存在不規范訓練姿態，若存在，則將其展示給訓練人員，進行校正，便于使用。

技術研發人員：郭昱漾,張一鳴,靳樂樂
受保護的技術使用者：鄭州鐵路職業技術學院
技術研發日：
技術公布日：2025/4/28
