本發明涉及模型校驗，特別是涉及一種變電站的二次回路模型校驗方法。

背景技術：

1、當前，電力系統正朝著智能化、網絡化、自動化的方向發展，對變電站的二次回路設計提出了更高的要求。二次回路作為變電站自動化系統的神經中樞，其設計的準確性和可靠性直接關系到電力系統的安全穩定運行。然而，隨著變電站規模的擴大和復雜度的增加，二次回路的設計校驗工作變得越來越復雜和繁瑣。傳統的人工校驗方法已難以滿足現代電力系統對高效、準確、全面的要求。

2、傳統的二次回路設計校驗方法主要依賴于人工審核圖紙和現場校驗。這種方法存在諸多局限性:

3、1)效率低:人工審核圖紙需要耗費大量時間和人力，且易受到審核人員經驗和技能水平的限制；2)易出錯:由于圖紙的復雜性和多樣性，人工審核容易遺漏設計細節和潛在缺陷；3)缺乏直觀性:傳統的校驗方法缺乏直觀的可視化比對手段難以直觀地展示設計差異和缺陷；4)難以全面覆蓋:人工審核往往難以全面覆蓋所有設計細節特別是對于大型變電站和復雜二次回路的設計，更是難以做到無遺漏。

4、綜上，現有變電站新建或改擴建工程中，二次設備圖紙的審查完全依賴人工進行，存在效率低、人員水平要求高等問題，若人員審查過程中出現疏忽，可能導致設計缺陷未能及時發現，導致設備帶缺陷運行，危害電網安全，因此，亟需建設二次系統模型自動校驗支持模塊，開展二次設備圖紙的線上化自動校核，在基建階段及時發現圖紙中存在的設計缺陷，消除設備運行隱患，防止二次系統埋雷。

技術實現思路

1、針對上述現有技術，本發明在于提供一種變電站的二次回路模型校驗方法，主要解決上述背景技術中存在的技術問題。

2、為達到上述目的，本發明實施例的技術方案是這樣實現的：

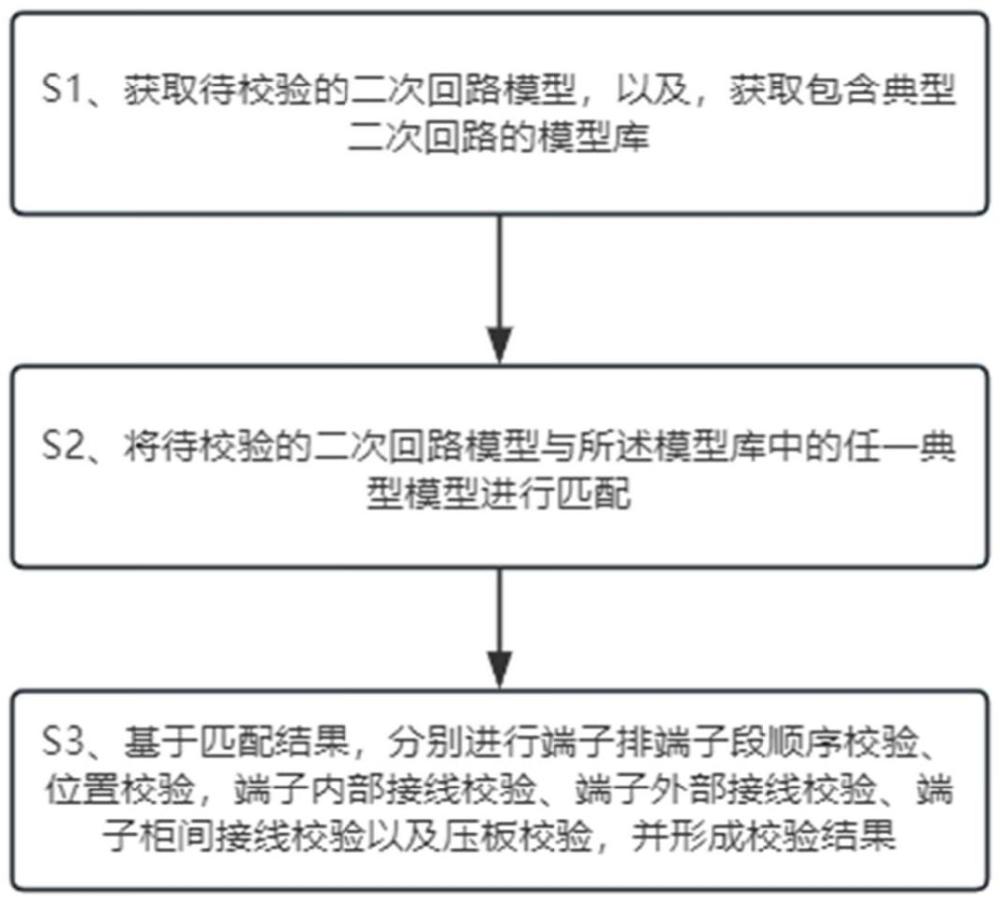

3、一種變電站的二次回路模型校驗方法，所述校驗方法包括下列步驟：

4、獲取待校驗的二次回路模型，以及，獲取包含典型二次回路的模型庫；

5、將待校驗的二次回路模型與所述模型庫中的任一典型模型進行匹配；

6、基于匹配結果，分別進行端子排端子段順序校驗、位置校驗，端子內部接線校驗、端子外部接線校驗、端子柜間接線校驗以及壓板校驗，并形成校驗結果。

7、可選的，提取待校驗的二次回路模型上的端子段名稱，或，壓板名稱，基于所述端子段名稱，或，所述壓板名稱，在所述模型庫中進行搜索，若搜索到存在對應端子段名稱且存在對應壓板名稱的典型模型，則將該典型模型作為待校驗的二次回路模型的理想模型，若未搜索到，將所述端子段名稱及所述壓板名稱與所述模型庫中的任一典型模型的對應名稱及所述壓板名稱進行余弦相似度相似度匹配，選取匹配度高的典型模型作為待校驗的二次回路模型的理想模型。

8、可選的，對待校驗的二次回路模型與所述理想模型進行端子排端子段順序校驗、位置校驗，端子內部接線校驗、端子外部接線校驗、端子柜間接線校驗以及壓板校驗。

9、可選的，在待校驗的二次回路模型中找出水平坐標存在相同的端子段，取其中水平坐標最小重復值，判定為左側端子排；取其中水平坐標最大重復值，判定為右側端子排，將剩下端子段中，每垂直坐標相同的端子排部分，判定為一個橫排端子排，對整個左側端子排\右側端子排\橫排端子排中匹配上的端子段與理想模型中的端子段進行排序比對，判斷待校驗的二次回路模型中的端子段的先后順序是否符合理想模型中的端子段的先后順序。

10、可選的，解析待校驗的二次回路模型以及理想模型中的內部接線，判斷待校驗的二次回路模型中是否存在與所述理想模型一致的內部接線。

11、可選的，解析待校驗的二次回路模型以及理想模型中的外部接線，判斷待校驗的二次回路模型中是否存在與所述理想模型一致的外部接線。

12、可選的，解析待校驗的二次回路模型以及理想模型中的端子排柜接線，基于回路編號，判斷待校驗的二次回路模型中是否存在與所述理想模型一致的端子排柜接線。

13、可選的，對待校驗的二次回路模型中的壓板與理想模型中的進行編號校驗、名稱校驗、顏色校驗、位置校驗。

14、本發明的有益效果在于：可以直觀地看到新建模型與典型模型之間的差異，通過自動化匹配和相似度算法，其次，本方法能夠快速處理大量端子段和壓板的名稱信息，顯著減少了人工審核的時間和工作量，減少了人為干預，降低了因疏忽或經驗不足導致的錯誤，確保了校驗結果的一致性和可靠性。

技術特征：

1.一種變電站的二次回路模型校驗方法，其特征在于，所述校驗方法包括下列步驟：

2.根據權利要求1所述的一種變電站的二次回路模型校驗方法，其特征在于，提取待校驗的二次回路模型上的端子段名稱，或，壓板名稱，基于所述端子段名稱，或，所述壓板名稱，在所述模型庫中進行搜索，若搜索到存在對應端子段名稱且存在對應壓板名稱的典型模型，則將該典型模型作為待校驗的二次回路模型的理想模型，若未搜索到，將所述端子段名稱及所述壓板名稱與所述模型庫中的任一典型模型的對應名稱及所述壓板名稱進行余弦相似度相似度匹配，選取匹配度高的典型模型作為待校驗的二次回路模型的理想模型。

3.根據權利要求2所述的一種變電站的二次回路模型校驗方法，其特征在于，對待校驗的二次回路模型與所述理想模型進行端子排端子段順序校驗、位置校驗，端子內部接線校驗、端子外部接線校驗、端子柜間接線校驗以及壓板校驗。

4.根據權利要求3所述的一種變電站的二次回路模型校驗方法，其特征在于，在待校驗的二次回路模型中找出水平坐標存在相同的端子段，取其中水平坐標最小重復值，判定為左側端子排；取其中水平坐標最大重復值，判定為右側端子排，將剩下端子段中，每垂直坐標相同的端子排部分，判定為一個橫排端子排，對整個左側端子排\右側端子排\橫排端子排中匹配上的端子段與理想模型中的端子段進行排序比對，判斷待校驗的二次回路模型中的端子段的先后順序是否符合理想模型中的端子段的先后順序。

5.根據權利要求4所述的一種變電站的二次回路模型校驗方法，其特征在于，解析待校驗的二次回路模型以及理想模型中的內部接線，判斷待校驗的二次回路模型中是否存在與所述理想模型一致的內部接線。

6.根據權利要求1所述的一種變電站的二次回路模型校驗方法，其特征在于，解析待校驗的二次回路模型以及理想模型中的外部接線，判斷待校驗的二次回路模型中是否存在與所述理想模型一致的外部接線。

7.根據權利要求1所述的一種變電站的二次回路模型校驗方法，其特征在于，解析待校驗的二次回路模型以及理想模型中的端子排柜接線，基于回路編號，判斷待校驗的二次回路模型中是否存在與所述理想模型一致的端子排柜接線。

8.根據權利要求1所述的一種變電站的二次回路模型校驗方法，其特征在于，對待校驗的二次回路模型中的壓板與理想模型中的進行編號校驗、名稱校驗、顏色校驗、位置校驗。

技術總結
本發明公開了一種變電站的二次回路模型校驗方法，所述校驗方法包括下列步驟：獲取待校驗的二次回路模型，以及，獲取包含典型二次回路的模型庫；將待校驗的二次回路模型與所述模型庫中的任一典型模型進行匹配；基于匹配結果，分別進行端子排端子段順序校驗、位置校驗，端子內部接線校驗、端子外部接線校驗、端子柜間接線校驗以及壓板校驗，并形成校驗結果。

技術研發人員：鐘鳴,陶軍,楊逸,馮福旺,劉鋒,馬珂,武玉珠
受保護的技術使用者：內蒙古電力（集團）有限責任公司內蒙古電力科學研究院分公司
技術研發日：
技術公布日：2025/4/24
