本發明涉及數據處理，具體而言，涉及一種電能質量仿真建模方法、裝置和非易失性存儲介質。

背景技術：

1、目前各類監測設備及電力相關系統提供了大量的、高精度、高密度的數據，但現在還無法直接快捷的清理無用數據，無法直接融合不同類型、不同來源、不同數據文件格式的數據。簡單粗暴的忽略上述因素直接使用這些數據，進行電能質量仿真建模，導致構建的模型不夠準確。

2、針對上述的問題，目前尚未提出有效的解決方案。

技術實現思路

1、本發明實施例提供了一種電能質量仿真建模方法、裝置和非易失性存儲介質，以至少解決目前無法直接融合不同類型、不同來源、不同數據文件格式的數據，忽略上述因素直接使用這些數據導致構建的電能質量仿真模型不夠準確的技術問題。

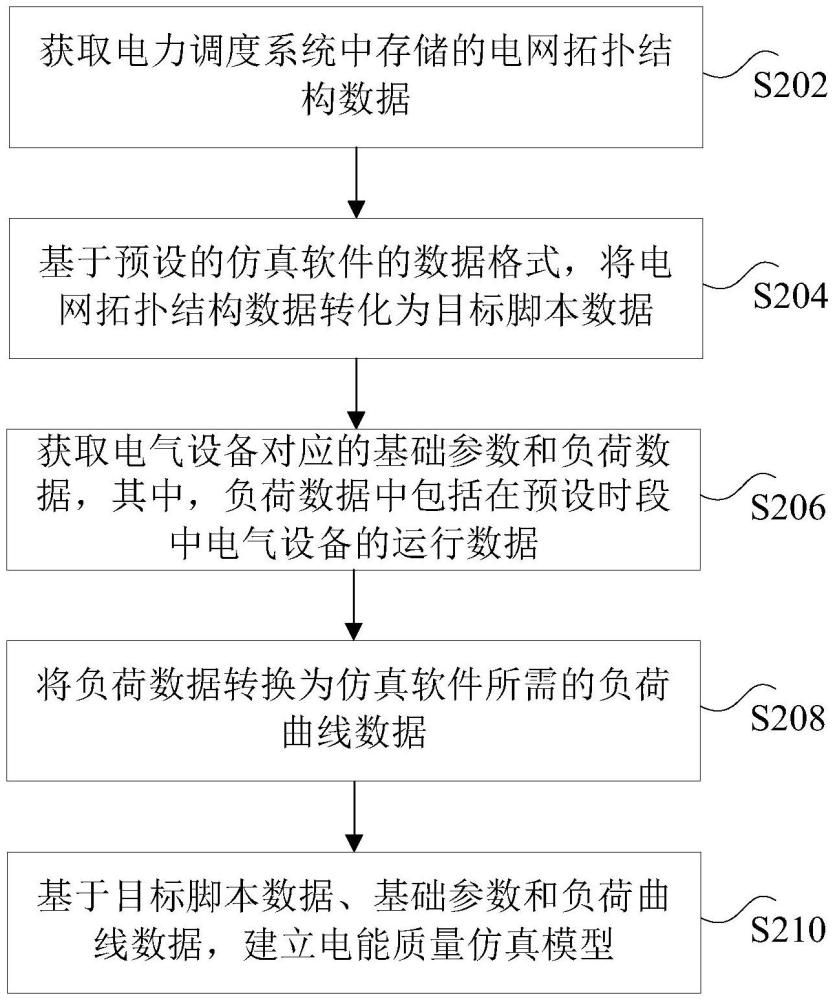

2、根據本發明實施例的一個方面，提供了一種電能質量仿真建模方法，包括：獲取電力調度系統中存儲的電網拓?fù)浣Y(jié)構數據；基于預設的仿真軟件的數據格式，將電網拓?fù)浣Y(jié)構數據轉化為目標腳本數據；獲取電氣設備對應的基礎參數和負荷數據，其中，負荷數據中包括在預設時段中電氣設備的運行數據；將負荷數據轉換為仿真軟件所需的負荷曲線數據；基于目標腳本數據、基礎參數和負荷曲線數據，建立電能質量仿真模型。

3、可選地，基于預設的仿真軟件的數據格式，將電網拓?fù)浣Y(jié)構數據轉化為目標腳本數據，包括：根據電網拓?fù)浣Y(jié)構數據，確定電氣設備的設備連接關系；基于預設的仿真軟件的數據格式，將電氣設備的設備連接關系轉換為初始腳本數據；判斷初始腳本數據中的拓?fù)潢P(guān)系是否正確；在初始腳本數據中的拓?fù)潢P(guān)系正確的情況下，確定初始腳本數據為目標腳本數據。

4、可選地，將負荷數據轉換為仿真軟件所需的負荷曲線數據，包括：獲取仿真軟件對應的負荷曲線模板；基于負荷曲線模板，根據負荷數據，確定負荷曲線數據。

5、可選地，基于目標腳本數據、基礎參數和負荷曲線數據，建立電能質量仿真模型，包括：檢查目標腳本數據、基礎參數和負荷曲線數據是否正常，其中，檢查內容包括檢查目標腳本數據中是否缺少電氣設備的連接信息，檢查基礎參數是否合理，檢查負荷曲線數據中是否缺少所需時間點對應的運行數據；在目標腳本數據、基礎參數和負荷曲線數據正常的情況下，建立電能質量仿真模型。

6、可選地，基于目標腳本數據、基礎參數和負荷曲線數據，建立電能質量仿真模型，包括：解析目標腳本數據，確定初始仿真電氣設備和設備連接關系；基于基礎參數，對初始仿真電氣設備的參數進行調整，得到目標仿真電氣設備；基于目標仿真電氣設備、設備連接關系和負荷曲線數據，確定電能質量仿真模型。

7、可選地，基于基礎參數，對初始仿真電氣設備的參數進行調整，得到目標仿真電氣設備，其中：判斷基礎參數與初始仿真電氣設備的參數是否為直接映射關系；在基礎參數與初始仿真電氣設備的參數為直接映射關系的情況下，將基礎參數直接導入初始仿真電氣設備，得到目標仿真電氣設備；和/或，在基礎參數與初始仿真電氣設備的參數不為直接映射關系的情況下，調整基礎參數的參數格式，將調整后的基礎參數導入初始仿真電氣設備，得到目標仿真電氣設備。

8、根據本發明實施例的另一方面，還提供了一種電能質量仿真建模裝置，包括：第一獲取模塊，用于獲取電力調度系統中存儲的電網拓?fù)浣Y(jié)構數據；第一轉化模塊，用于基于預設的仿真軟件的數據格式，將電網拓?fù)浣Y(jié)構數據轉化為目標腳本數據；第二獲取模塊，用于獲取電氣設備對應的基礎參數和負荷數據，其中，負荷數據中包括在預設時段被電氣設備的運行數據；第二轉化模塊，用于將負荷數據轉換為仿真軟件所需的負荷曲線數據；建立模塊，用于基于目標腳本數據、基礎參數和負荷曲線數據，建立電能質量仿真模型。

9、根據本發明實施例的又一方面，還提供了一種非易失性存儲介質，非易失性存儲介質包括存儲的程序，其中，在程序運行時控制非易失性存儲介質所在設備執行上述中任意一項電能質量仿真建模方法。

10、根據本發明實施例的再一方面，還提供了一種計算機設備，計算機設備包括處理器，處理器用于運行程序，其中，程序運行時執行上述中任意一項電能質量仿真建模方法。

11、根據本發明實施例的再一方面，還提供了一種計算機程序產品，包括計算機程序，計算機程序被處理器執行時實現上述中任意一項電能質量仿真建模方法。

12、在本發明實施例中，采用電能質量仿真建模方法的方式，通過獲取電力調度系統中存儲的電網拓?fù)浣Y(jié)構數據；基于預設的仿真軟件的數據格式，將電網拓?fù)浣Y(jié)構數據轉化為目標腳本數據；獲取電氣設備對應的基礎參數和負荷數據，其中，負荷數據中包括在預設時段中電氣設備的運行數據；將負荷數據轉換為仿真軟件所需的負荷曲線數據；基于目標腳本數據、基礎參數和負荷曲線數據，建立電能質量仿真模型，達到了將多類型數據轉化為可以用于仿真建模數據的目的，從而實現了提高了建立的電能質量仿真模型的準確性的技術效果，進而解決了目前無法直接融合不同類型、不同來源、不同數據文件格式的數據，忽略上述因素直接使用這些數據導致構建的電能質量仿真模型不夠準確的技術問題。

技術特征：

1.一種電能質量仿真建模方法，其特征在于，包括：

2.根據權利要求1所述的方法，其特征在于，所述基于預設的仿真軟件的數據格式，將所述電網拓?fù)浣Y(jié)構數據轉化為目標腳本數據，包括：

3.根據權利要求1所述的方法，其特征在于，所述將所述負荷數據轉換為所述仿真軟件所需的負荷曲線數據，包括：

4.根據權利要求1所述的方法，其特征在于，所述基于所述目標腳本數據、所述基礎參數和所述負荷曲線數據，建立電能質量仿真模型，包括：

5.根據權利要求1至4任意一項所述的方法，其特征在于，所述基于所述目標腳本數據、所述基礎參數和所述負荷曲線數據，建立電能質量仿真模型，包括：

6.根據權利要求5所述的方法，其特征在于，所述基于所述基礎參數，對所述初始仿真電氣設備的參數進行調整，得到所述目標仿真電氣設備，其中：

7.一種電能質量仿真建模裝置，其特征在于，包括：

8.一種非易失性存儲介質，其特征在于，所述非易失性存儲介質包括存儲的程序，其中，在所述程序運行時控制所述非易失性存儲介質所在設備執行權利要求1至6中任意一項所述電能質量仿真建模方法。

9.一種計算機設備，其特征在于，包括：存儲器和處理器，

10.一種計算機程序產品，包括計算機程序，其特征在于，所述計算機程序被處理器執行時實現權利要求1至6中任意一項所述電能質量仿真建模方法。

技術總結
本發明公開了一種電能質量仿真建模方法、裝置和非易失性存儲介質。其中，該方法包括：獲取電力調度系統中存儲的電網拓?fù)浣Y(jié)構數據；基于預設的仿真軟件的數據格式，將電網拓?fù)浣Y(jié)構數據轉化為目標腳本數據；獲取電氣設備對應的基礎參數和負荷數據，其中，負荷數據中包括在預設時段中電氣設備的運行數據；將負荷數據轉換為仿真軟件所需的負荷曲線數據；基于目標腳本數據、基礎參數和負荷曲線數據，建立電能質量仿真模型。本發明解決了目前無法直接融合不同類型、不同來源、不同數據文件格式的數據，忽略上述因素直接使用這些數據導致構建的電能質量仿真模型不夠準確的技術問題。

技術研發人員：劉磊,李洋,楊博,陶詩洋,吳宇桐,王辰,田政,孫久嚴,周宜晴,郭健,楊陽
受保護的技術使用者：國網北京市電力公司
技術研發日：
技術公布日：2025/4/28
