本發明涉及板卡設備，尤其涉及一種atca主控卡兼容正交架構的方法和主控板卡。

背景技術：

1、主控板卡主要對整機其它板卡進行統一維護、控制、監測與管理，提供統一接口以供使用者統一控制。主控板卡主要運行監管前端設備的終端管理軟件系統及負責管理其它模塊，并與上層平臺通訊、響應中心系統軟件遠程指令，及完成監測前端數據采集與數據回傳功能。

2、隨著互聯網應用的飛速發展，用戶數量的增加以及單個用戶對于數據量使用需求的高速提升，使得人們對于通信設備交換帶寬的需求極速增長。隨著人工智能、音視頻、大數據、云計算等應用的普及，傳統的atca架構逐漸難以滿足日益增長的數據帶寬需求。

3、傳統的atca機箱因架構上受限于機箱數據背板，在整機帶寬的增長上遇到了極大瓶頸，已經無法滿足數據帶寬和容量的需求演進。不僅如此，核心芯片能力的不斷增強，使得芯片對板卡尺寸、機箱散熱能力、高速走線長度及損耗有了更高要求，而atca架構已經無法滿足這些要求。而無數據背板的正交架構不僅打破了背板對數據帶寬的限制，還最大限度地縮短了板卡間走線的長度，保障了更高速率信號傳輸的質量。為了迎接高速傳輸和大容量需求的挑戰，正交架構應運而生并逐漸代替atca架構，廣泛應用于對網絡數據帶寬需求較大的數據中心、運營商等場景。

4、對于那些需要從atca架構逐漸切換到正交架構的場景，因為架構的更新并沒有帶來主控卡算力需求的顯著提升，而直接重新制作全新的主控卡替換舊有的主控卡，不僅在研發人力、板卡制造、元器件成本上有很多不必要的浪費，較長的研發周期也會延長更新換代的時間。同時板卡種類的增多會增加板卡積壓的風險，而單品制造量下降也會增加單卡的制造成本。而全新開發的系統也增加了軟件研發人員的投入，以及使用者的學習及后期運維成本。因此，如何讓atca主控卡兼容到正交架構中成了一個亟待解決的問題。

技術實現思路

1、本發明提供了一種atca主控卡兼容正交架構的方法和主控板卡，以解決如何讓atca主控卡兼容到正交架構的問題。

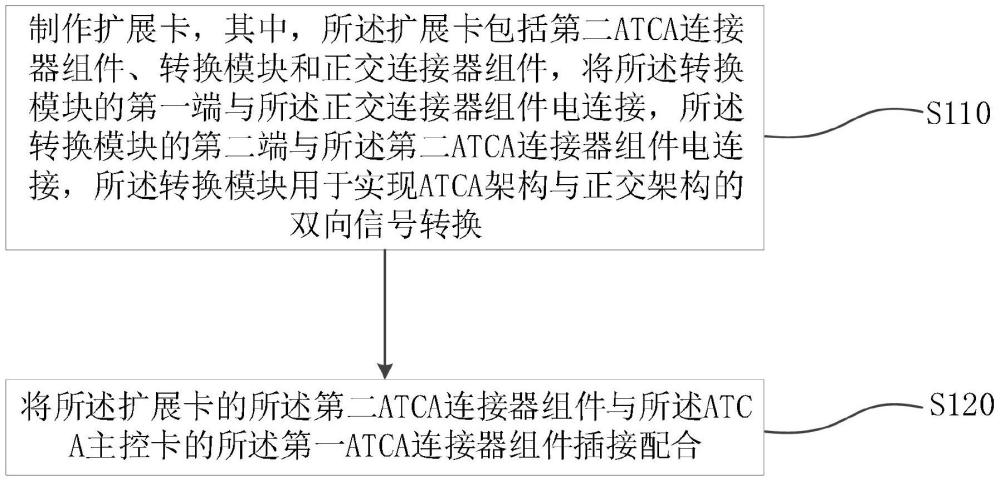

2、根據本發明的一方面，提供了一種atca主控卡兼容正交架構的方法，所述atca主控卡包括第一atca連接器組件；所述atca主控卡兼容正交架構的方法包括：

3、制作擴展卡，其中，所述擴展卡包括第二atca連接器組件、轉換模塊和正交連接器組件，將所述轉換模塊的第一端與所述正交連接器組件電連接，所述轉換模塊的第二端與所述第二atca連接器組件電連接，所述轉換模塊用于實現atca架構與正交架構的雙向信號轉換；

4、將所述擴展卡的所述第二atca連接器組件與所述atca主控卡的所述第一atca連接器組件插接配合

5、在本發明的可選實施例中，所述第一atca連接器組件包括第一atca電源連接器，所述第二atca連接器組件包括第二atca電源連接器，所述正交連接器組件包括正交電源連接器，所述轉換模塊包括熱插拔電路；所述制作擴展卡，還包括：

6、將所述熱插拔電路的第一端與所述正交電源連接器電連接，所述熱插拔電路的第二端與所述第二atca電源連接器電連接；

7、所述將所述擴展卡的所述第二atca連接器組件與所述atca主控卡的所述第一atca連接器組件插接配合，包括：

8、將所述atca主控卡的所述第一atca電源連接器與所述擴展卡的所述第二atca電源連接器插接配合。

9、在本發明的可選實施例中，所述第一atca連接器組件包括第一atca基座連接器，所述第二atca連接器組件包括第二atca基座連接器，所述正交連接器組件包括正交基座連接器，所述轉換模塊還包括交換芯片，所述制作擴展卡，還包括：

10、將所述交換芯片的第一端與所述正交基座連接器電連接，所述交換芯片的第二端與所述第二atca基座連接器電連接；

11、所述將所述擴展卡的所述第二atca連接器組件與所述atca主控卡的所述第一atca連接器組件插接配合，還包括：

12、將所述atca主控卡的所述第一atca基座連接器與所述擴展卡的所述第二atca基座連接器插接配合。

13、在本發明的可選實施例中，所述轉換模塊還包括phy芯片，所述制作擴展卡，還包括：

14、將所述phy芯片電連接于所述交換芯片的第二端與所述第二atca基座連接器之間。

15、在本發明的可選實施例中，所述轉換模塊還包括cpld芯片，所述制作擴展卡，還包括：

16、將所述cpld芯片的第一端與所述正交基座連接器電連接，所述cpld芯片的第二端與所述第二atca基座連接器電連接。

17、在本發明的可選實施例中，所述atca主控卡兼容正交架構的方法，還包括：

18、獲取定位模塊，其中，所述定位模塊包括定位針和定位孔；

19、將所述定位針設置在所述atca主控卡和所述擴展卡中的一個上，將所述定位孔設置在所述atca主控卡和所述擴展卡中的另一個上；

20、將所述定位針插入所述定位孔，以對所述atca主控卡和所述擴展卡進行定位。

21、在本發明的可選實施例中，所述atca主控卡還包括前面板調試接口，所述atca主控卡包括相對的第一側和第二側；所述擴展卡包括相對的第三側和第四側；所述atca主控卡兼容正交架構的方法，還包括；

22、將所述前面板調試接口設置于所述第一側，所述第一atca連接器組件設置于所述第二側；

23、所述制作擴展卡，還包括：

24、將所述第二atca連接器組件設置于所述第三側，所述正交連接器組件設置于所述第四側。

25、在本發明的可選實施例中，所述將所述擴展卡的所述第二atca連接器組件與所述atca主控卡的所述第一atca連接器組件插接配合之后，還包括：

26、獲取固定結構；

27、通過第一緊固件使所述atca主控卡與所述固定結構固定連接；

28、通過第二緊固件使所述擴展卡與所述固定結構固定連接。

29、在本發明的可選實施例中，所述atca主控卡還包括主控模塊，所述atca主控卡兼容正交架構的方法，還包括：

30、將所述主控模塊與所述第一atca基座連接器電連接；

31、通過所述主控模塊獲取所述cpld芯片發送的卡信號，并基于所述卡信號確定擴展卡類型和擴展卡插接狀態。

32、根據本發明的另一方面，提供了一種主控板卡，采用本發明任一實施例所述的atca主控卡兼容正交架構的方法制成。

33、本發明實施例的技術方案，通過設置拓展卡的第二atca連接器組件與atca主控卡的第一atca連接器組件插接配合，所述擴展卡的轉換模塊用于實現atca架構與正交架構的雙向信號轉換，從而能夠將atca主控卡轉換為適用于正交架構的正交主控卡，實現了atca主控卡的兼容轉換，解決了如何讓atca主控卡兼容到正交架構的問題，能夠減少不必要的浪費，降低單卡成本，縮短研發周期，提升產品競爭力。

34、應當理解，本部分所描述的內容并非旨在標識本發明的實施例的關鍵或重要特征，也不用于限制本發明的范圍。本發明的其它特征將通過以下的說明書而變得容易理解。
