本技術屬于機箱防塵網領域，具體涉及一種降噪型防塵網及具有該防塵網的機箱。

背景技術：

1、機箱在使用時，其內通常安裝了多種電子元件，在運行時這些元件會產生熱量，需要散熱扇來保持正常工作溫度，然而，散熱扇的運轉和機箱內設備的運行均會產生噪音，這可能干擾安靜的辦公環境，影響辦公人員的舒適感和工作效率。

2、目前，通常在機箱上設置防噪音的隔板等結構，來減少機箱運行產生的噪聲，降低對周圍環境的影響，但是現有技術中的機箱的降噪結構難以提高防塵效果，并且不方便從機箱上快速拆卸。

3、因此，提出一種降噪型防塵網及具有該防塵網的機箱，具備可以提高防塵效果的降噪結構，并且方便從機箱上快速拆卸。

技術實現思路

1、為了克服現有技術中的機箱的降噪結構難以提高防塵效果，并且不方便從機箱上快速拆卸的問題。

2、本實用新型的技術方案為：一種降噪型防塵網及具有該防塵網的機箱，包括有防塵板；防塵板的前端貫穿開設有均勻分布的通風孔，防塵板的前端面四角邊緣處開設有安裝槽，防塵板的后端上部固接有鐵板，防塵板的后端固接有均勻分布的海綿塊，海綿塊位于任意一橫排的通風孔的正后方，防塵板的后端固接有均勻分布的消音柱，消音柱和通風孔于垂直方向上交錯分布，消音柱的側壁開設有均勻分布的消音孔。

3、優選的，使用時，由于多個消音柱和通風孔于垂直方向上交錯分布，并且消音柱的側壁還開設有均勻分布的消音孔，當防塵板安裝在機箱的合適位置時，消音柱和通風孔均可以吸收噪聲，并且通風孔、海綿塊和消音柱的排布還可以提高降噪消聲的效果，消音孔的設置可以提高消聲效果，當空氣流通時，外界灰塵會被海綿塊吸附，從而提高了對機箱的保護，解決了現有技術中的機箱的降噪結構難以提高防塵效果的問題。

4、作為優選，其中一個消音柱的前端貫穿開設有螺孔，螺孔的內壁螺紋安裝有第一螺紋柱，第一螺紋柱的前端外壁螺紋安裝有螺母，第一螺紋柱的后端外壁螺紋安裝有第一固定塊，將第一螺紋柱螺紋安裝于螺孔的內壁，然后將螺母螺紋安裝于第一螺紋柱的前端外壁，將第一固定塊螺紋安裝于第一螺紋柱的后端外壁，當該裝置需要固定在機箱上時，將第一固定塊固定在機箱內，即可實現防塵板的快速穩定的安裝放置。

5、作為優選，通風孔的內徑為三毫米，海綿塊為長方體結構，海綿塊的厚度為兩毫米，海綿塊的設置可以提高對通過通風孔的空氣中的灰塵的吸附效果。

6、作為優選，防塵板采用不銹鋼材料制作，防塵板的厚度為五毫米，防塵板采用不銹鋼制作，抗沖擊能力較好。

7、作為優選，消音柱的直徑為五毫米，消音柱為空心結構，消音柱的內部和消音孔的內部互通，消音柱和消音孔的設置可以提高防塵板的消音效果。

8、作為優選，第一螺紋柱和螺母均采用鋁材制作，第一固定塊采用導熱材料制作，第一螺紋柱、螺母和第一固定塊的設置還可以將機箱內的熱量快速導出。

9、本實用新型還提供具有該防塵網的機箱；其包括上述所述的一種降噪型防塵網，其還包括機箱本體、第二固定塊、usb插口、限位塊、插槽和第二螺紋柱，機箱本體的前端固接有兩個第二固定塊，第二固定塊的前端設置有usb插口，兩個第二固定塊相互靠近的一端固接有兩個限位塊，限位塊和安裝槽相適配，機箱本體的后端貫穿開設有插槽，機箱本體的上端螺紋安裝有第二螺紋柱，插槽的內壁活動設置有滑板，滑板的前端開設有凹槽，凹槽和鐵板相適配，第一固定塊的下端通過螺栓固接于機箱本體的內壁的底面，機箱本體的長度為六百一十毫米，使用時，將滑板插入到插槽的內壁，使得凹槽和鐵板相適配，然后將第二螺紋柱從上向下螺紋安裝于機箱本體和滑板的壁層內，即可實現滑板的快速安裝。

10、本實用新型的有益效果:

11、1、通過設置消音柱和通風孔，由于多個消音柱和通風孔于垂直方向上交錯分布，并且消音柱的側壁還開設有均勻分布的消音孔，當防塵板安裝在機箱的合適位置時，消音柱和通風孔均可以吸收噪聲，并且通風孔、海綿塊和消音柱的排布還可以提高降噪消聲的效果，消音孔的設置可以提高消聲效果，當空氣流通時，外界灰塵會被海綿塊吸附，從而提高了對機箱的保護，解決了現有技術中的機箱的降噪結構難以提高防塵效果的問題；

12、2、通過將第一螺紋柱螺紋安裝于螺孔的內壁，然后將螺母螺紋安裝于第一螺紋柱的前端外壁，將第一固定塊螺紋安裝于第一螺紋柱的后端外壁，當該裝置需要固定在機箱上時，將第一固定塊固定在機箱內，即可實現防塵板的快速穩定的安裝放置；

13、3、通過第一螺紋柱、螺母和第一固定塊的設置還可以將機箱內的熱量快速導出，通過將滑板插入到插槽的內壁，使得凹槽和鐵板相適配，然后將第二螺紋柱從上向下螺紋安裝于機箱本體和滑板的壁層內，即可實現滑板的快速安裝。

技術特征：

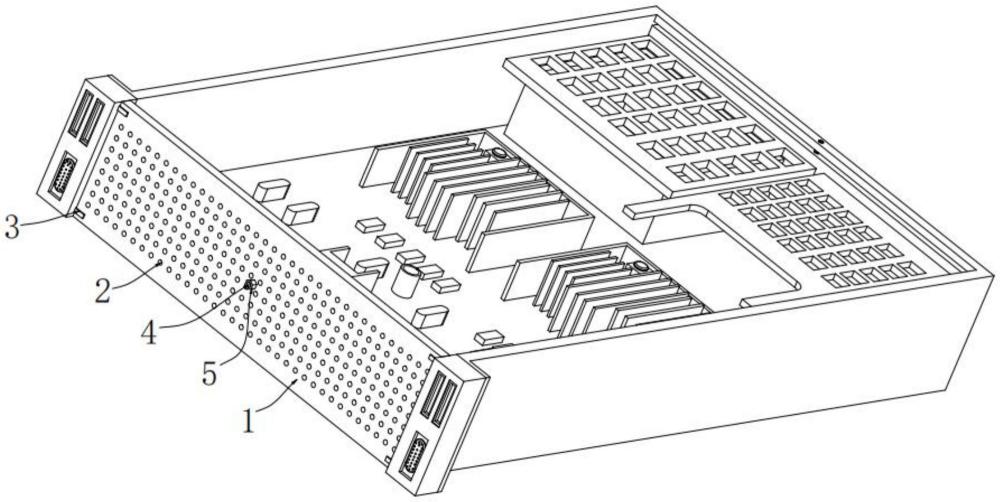

1.一種降噪型防塵網，包括有防塵板(1)；其特征在于：防塵板(1)的前端貫穿開設有均勻分布的通風孔(2)，防塵板(1)的前端面四角邊緣處開設有安裝槽(3)，防塵板(1)的后端上部固接有鐵板(6)，防塵板(1)的后端固接有均勻分布的海綿塊(7)，海綿塊(7)位于任意一橫排的通風孔(2)的正后方，防塵板(1)的后端固接有均勻分布的消音柱(8)，消音柱(8)和通風孔(2)于垂直方向上交錯分布，消音柱(8)的側壁開設有均勻分布的消音孔(11)。

2.根據權利要求1所述的一種降噪型防塵網，其特征在于：其中一個消音柱(8)的前端貫穿開設有螺孔(10)，螺孔(10)的內壁螺紋安裝有第一螺紋柱(4)，第一螺紋柱(4)的前端外壁螺紋安裝有螺母(5)，第一螺紋柱(4)的后端外壁螺紋安裝有第一固定塊(9)。

3.根據權利要求1所述的一種降噪型防塵網，其特征在于：通風孔(2)的內徑為三毫米，海綿塊(7)為長方體結構，海綿塊(7)的厚度為兩毫米。

4.根據權利要求1所述的一種降噪型防塵網，其特征在于：防塵板(1)采用不銹鋼材料制作，防塵板(1)的厚度為五毫米。

5.根據權利要求1所述的一種降噪型防塵網，其特征在于：消音柱(8)的直徑為五毫米，消音柱(8)為空心結構，消音柱(8)的內部和消音孔(11)的內部互通。

6.根據權利要求1所述的一種降噪型防塵網，其特征在于：第一螺紋柱(4)和螺母(5)均采用鋁材制作，第一固定塊(9)采用導熱材料制作。

7.具有該防塵網的機箱；其特征在于包括根據權利要求1-6中任一項所述的一種降噪型防塵網，其還包括機箱本體(12)、第二固定塊(13)、usb插口(14)、限位塊(15)、插槽(16)和第二螺紋柱(17)，機箱本體(12)的前端固接有兩個第二固定塊(13)，第二固定塊(13)的前端設置有usb插口(14)，兩個第二固定塊(13)相互靠近的一端固接有兩個限位塊(15)，限位塊(15)和安裝槽(3)相適配，機箱本體(12)的后端貫穿開設有插槽(16)，機箱本體(12)的上端螺紋安裝有第二螺紋柱(17)，插槽(16)的內壁活動設置有滑板(18)，滑板(18)的前端開設有凹槽(19)，凹槽(19)和鐵板(6)相適配，第一固定塊(9)的下端通過螺栓固接于機箱本體(12)的內壁的底面，機箱本體(12)的長度為六百一十毫米。

技術總結
本技術涉及機箱防塵網領域，尤其涉及一種降噪型防塵網及具有該防塵網的機箱，包括有防塵板；防塵板的前端貫穿開設有均勻分布的通風孔，防塵板的前端面四角邊緣處開設有安裝槽，防塵板的后端上部固接有鐵板，防塵板的后端固接有均勻分布的海綿塊。本技術通過設置消音柱和通風孔，由于多個消音柱和通風孔于垂直方向上交錯分布，并且消音柱的側壁還開設有均勻分布的消音孔，當防塵板安裝在機箱的合適位置時，消音柱和通風孔均可以吸收噪聲，消音孔的設置可以提高消聲效果，當空氣流通時，外界灰塵會被海綿塊吸附，從而提高了對機箱的保護，解決了現有技術中的機箱的降噪結構難以提高防塵效果的問題。

技術研發人員：莊志亮
受保護的技術使用者：北京中鼎順鑫科技有限公司
技術研發日：20240717
技術公布日：2025/4/24
