本技術屬于服務器機箱，具體地說是一種服務器機箱。

背景技術：

1、服務器（server）是網絡環境中提供各種服務的高性能計算機。其主要功能包括接收、處理和響應來自客戶端的請求，并為網絡用戶提供文件、數據庫、應用及通信方面的服務。服務器機箱是用于承載和保護服務器硬件的專用設備，其設計和選擇對系統的性能、穩定性和安全性至關重要。

2、目前服務器行業的發展速度日趨加快，對于服務器功能性需求越來越多樣化，因此，目前在服務器產品設計階段，出現了越來越多針對不同需求而開發的服務器。

3、其中為了達到客戶對服務器機箱進風方式散熱的不同需求，開發出了側壁有孔和側壁無孔兩種形式的服務器機箱。客戶可根據自己的需求來選擇不同形式的服務器機箱，在需要服務器側壁進風散熱時，可選擇側壁有進風孔的服務器機箱，通過服務器機箱側壁上的進風孔進風，配合服務器機箱前窗進風，強化服務器內部的散熱效果；在不需要服務器側壁進風散熱時，可選擇側壁無進風孔的服務器機箱，僅通過服務器機箱前窗進風散熱。

4、現今，為解決客戶對散熱的不同需求，通常為同一型號的服務器設計兩種形式的機箱，即側壁有孔的服務器機箱和側壁無孔的服務器機箱，兩種機箱獨立存在，無法實現一種機箱在不同使用場景的靈活切換，通用性較差，且會大大增加生產成本。

技術實現思路

1、為解決側壁有孔的服務器機箱和側壁無孔的服務器機箱獨立存在，無法實現一種機箱在不同使用場景的靈活切換，通用性較差，且會大大增加生產成本的問題，本實用新型提供一種服務器機箱。

2、本實用新型是通過下述技術方案來實現的：

3、一種服務器機箱，包括擋風板和定位安裝于機箱側壁內側的導向板，所述機箱側壁上開設有進風孔，所述導向板與所述機箱側壁之間形成對所述擋風板滑動導向的導向通道；所述擋風板能夠在所述導向通道滑動，對所述進風孔打開或封堵。

4、本實用新型的進一步改進還有，所述擋風板上設有第一限位槽和第二限位槽；所述導向板上設有能夠對所述第一限位槽和所述第二限位槽壓合限位的限位彈片；當所述限位彈片與所述第一限位槽壓合限位時，所述進風孔為打開狀態；當所述限位彈片與所述第二限位槽壓合限位時，所述進風孔為封堵狀態。

5、本實用新型的進一步改進還有，所述限位彈片設置于導向板遠離所述進風孔的一端，且所述限位彈片遠離所述導向板的一端回彎有彈片回折部。

6、本實用新型的進一步改進還有，所述第一限位槽和第二限位槽為凹槽式結構，并開設于所述擋風板遠離所述機箱側壁的一側。

7、本實用新型的進一步改進還有，所述機箱側壁上設有能夠對所述擋風板滑動止位的止位凸包，所述止位凸包設置于所述導向板遠離所述進風孔的一側。

8、本實用新型的進一步改進還有，所述擋風板遠離所述進風孔的一端設有凸起的操作部。

9、本實用新型的進一步改進還有，所述機箱側壁還定位安裝有限位卡板；所述限位卡板設置于所述進風孔遠離所述導向板一側，并能夠對封堵狀態的所述擋風板限位卡合。

10、本實用新型的進一步改進還有，所述限位卡板靠近所述進風孔的一端連接有卡爪，所述卡爪靠近所述機箱側壁的一側設有卡塊；所述擋風板靠近所述限位卡板的一端開設有能夠與所述卡塊卡合的卡槽。

11、本實用新型的進一步改進還有，所述擋風板靠近所述限位卡板的一端開設有能夠對所述卡爪滑動導向的導向槽，所述卡槽開設于所述導向槽內。

12、本實用新型的進一步改進還有，所述卡爪遠離所述限位卡板的一端彎折有翹起的卡爪彎折部。

13、從以上技術方案可以看出，本實用新型的有益效果是：

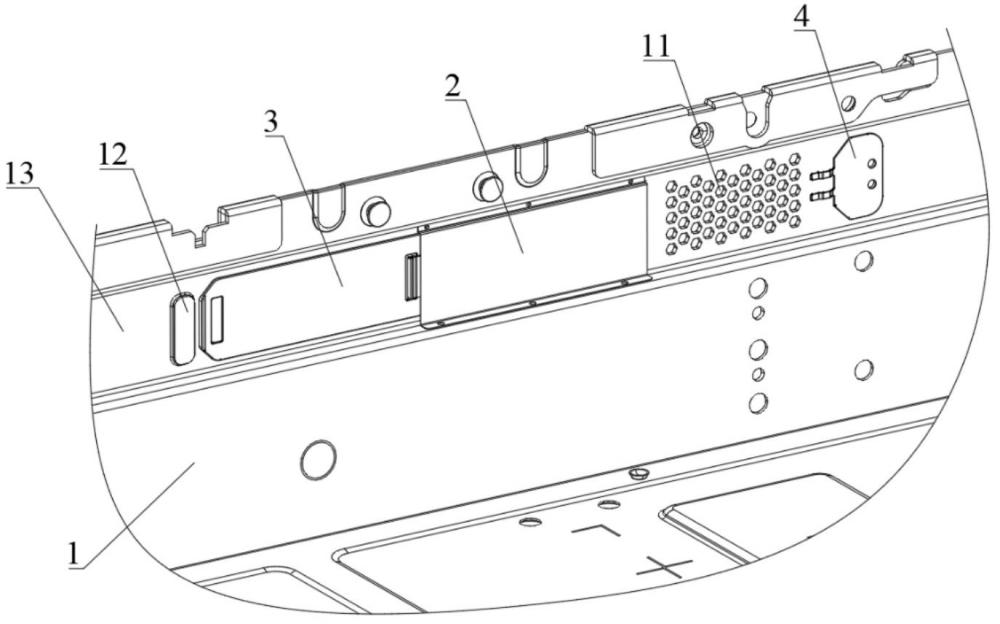

14、在機箱側壁上安裝可前后滑動的擋風板，當擋風板在導向通道內向前滑動時，進風孔處于打開狀態，如圖所示，可實現機箱側壁的進風散熱；當擋風板在導向通道內向后滑動時，進風孔被擋風板封堵，如圖所示，僅通過前窗進風散熱。可實現兩種使用場景靈活、便捷切換，提高機箱的通用性和適配性，大大降低生產成本，實用性好。

技術特征：

1.一種服務器機箱，其特征在于，包括擋風板（3）和定位安裝于機箱側壁（1）內側的導向板（2），所述機箱側壁（1）上開設有進風孔（11），所述導向板（2）與所述機箱側壁（1）之間形成對所述擋風板（3）滑動導向的導向通道；所述擋風板（3）能夠在所述導向通道滑動，對所述進風孔（11）打開或封堵。

2.根據權利要求1所述的服務器機箱，其特征在于，所述擋風板（3）上設有第一限位槽（31）和第二限位槽（32）；所述導向板（2）上設有能夠對所述第一限位槽（31）和所述第二限位槽（32）壓合限位的限位彈片（23）；當所述限位彈片（23）與所述第一限位槽（31）壓合限位時，所述進風孔（11）為打開狀態；當所述限位彈片（23）與所述第二限位槽（32）壓合限位時，所述進風孔（11）為封堵狀態。

3.根據權利要求2所述的服務器機箱，其特征在于，所述限位彈片（23）設置于導向板（2）遠離所述進風孔（11）的一端，且所述限位彈片（23）遠離所述導向板（2）的一端回彎有彈片回折部（24）。

4.根據權利要求2所述的服務器機箱，其特征在于，所述第一限位槽（31）和第二限位槽（32）為凹槽式結構，并開設于所述擋風板（3）遠離所述機箱側壁（1）的一側。

5.根據權利要求1所述的服務器機箱，其特征在于，所述機箱側壁（1）上設有能夠對所述擋風板（3）滑動止位的止位凸包（12），所述止位凸包（12）設置于所述導向板（2）遠離所述進風孔（11）的一側。

6.根據權利要求1所述的服務器機箱，其特征在于，所述擋風板（3）遠離所述進風孔（11）的一端設有凸起的操作部（35）。

7.根據權利要求1所述的服務器機箱，其特征在于，所述機箱側壁（1）還定位安裝有限位卡板（4）；所述限位卡板（4）設置于所述進風孔（11）遠離所述導向板（2）一側，并能夠對封堵狀態的所述擋風板（3）限位卡合。

8.根據權利要求7所述的服務器機箱，其特征在于，所述限位卡板（4）靠近所述進風孔（11）的一端連接有卡爪（41），所述卡爪（41）靠近所述機箱側壁（1）的一側設有卡塊（42）；所述擋風板（3）靠近所述限位卡板（4）的一端開設有能夠與所述卡塊（42）卡合的卡槽（34）。

9.根據權利要求8所述的服務器機箱，其特征在于，所述擋風板（3）靠近所述限位卡板（4）的一端開設有能夠對所述卡爪（41）滑動導向的導向槽（33），所述卡槽（34）開設于所述導向槽（33）內。

10.根據權利要求8所述的服務器機箱，其特征在于，所述卡爪（41）遠離所述限位卡板（4）的一端彎折有翹起的卡爪彎折部（43）。

技術總結
本技術公開一種服務器機箱，屬于服務器機箱技術領域，包括擋風板和定位安裝于機箱側壁內側的導向板，所述機箱側壁上開設有進風孔，所述導向板與所述機箱側壁之間形成對所述擋風板滑動導向的導向通道；所述擋風板能夠在所述導向通道滑動，對所述進風孔打開或封堵。在機箱側壁上安裝可前后滑動的擋風板，當擋風板在導向通道內向前滑動時，進風孔處于打開狀態，如圖所示，可實現機箱側壁的進風散熱；當擋風板在導向通道內向后滑動時，進風孔被擋風板封堵，如圖所示，僅通過前窗進風散熱。可實現兩種使用場景靈活、便捷切換，提高機箱的通用性和適配性，大大降低生產成本，實用性好。

技術研發人員：王哲
受保護的技術使用者：蘇州元腦智能科技有限公司
技術研發日：20240731
技術公布日：2025/4/28
