本技術涉及電腦散熱裝置領域，具體為一種防漏液的水冷式顯卡散熱器。

背景技術：

1、在一些設計、制圖等工作領域，顯卡為我們提供了生產力的同時在運行時會產生巨大的熱量，如果不及時對顯卡產生的熱量排出會影響顯卡性能，降低工作效率。

2、公告號為cn212623975u的專利文件，公開了一種水冷式cpu散熱器，涉及電腦散熱裝置技術領域，針對現有的電腦cpu水冷散熱裝置，一般通過螺絲與主板固定連接，拆裝較為不便，導致電腦后期維護不便的問題，現提出如下方案，其包括固定環、機箱和主板，所述主板固定安裝于機箱的內壁，所述固定環固定安裝于主板的表面，且所述固定環的內部遠離主板的一側面固定安裝有對稱分布的連接桿，所述連接桿遠離固定環的一端固定安裝有固定套，所述固定套的內部轉動安裝有螺紋座，且所述螺紋座與固定套螺紋連接。

3、上述實用新型專利中，結構新穎，且該裝置不僅可方便對水冷頭進行導熱硅脂的更換，便于維護，同時便于安裝和拆卸，使用方便，比較實用，但是水冷散熱器在工作時會有漏液的情況，冷卻液泄漏在電子元器件表面時，會腐蝕電路板，也會導致電路板短路。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種防漏液的水冷式顯卡散熱器，解決了上述背景技術中提出的問題。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種防漏液的水冷式顯卡散熱器，包括冷頭與保護板，其特征在于：所述保護板轉動安裝在冷頭表面，所述冷頭表面固定安裝有進液管，和出液管，所述進液管與出液管在冷頭內部相連通，所述進液管與出液管套接有橡膠圈，所述出液管表面固定安裝有水泵，所述水泵接通電源，所述進液管與出液管通過管道連通，所述進液管、出液管、水泵三者連通，且內部含有冷卻液，所述管道表面設置有風箱，所述風箱頂部開設有出風口，所述出風口內壁固定安裝有支架，所述支架表面轉動安裝有風扇，所述風扇接通電源，冷卻液在冷頭中流動時能夠將冷頭底部的顯卡核心所產生的熱量導出。

3、優選的，所述保護板在冷頭表面對稱設置有兩組，保護板合攏后，推動橡膠圈關閉保護板，使保護板與冷頭之間形成一個密閉空間，防止進液管和出液管與冷頭的連接處漏液腐蝕pcb板。

4、優選的，所述風箱內部放置有導熱板，所述導熱板的位置介于出風口與管道之間，所述導熱板靠近管道的一面與管道接觸，導熱板提高了管道與出風口之間熱量的流通性，提高了風扇對管道中冷卻液的散熱性。

5、優選的，所述冷頭表面固定安裝有固定塊，所述固定塊表面開設有開口，所述開口內壁套接有螺絲，所述螺絲與固定塊通過緩沖簧鏈接，螺絲將冷頭固定在顯卡核心所在的pcb板上。

6、優選的，所述風箱表面固定安裝有油罐，所述油罐底部開設有出料口，所述油罐中裝有潤滑油，所述風箱表面轉動安裝有齒圈，所述齒圈頂部與油罐底部接觸，所述齒圈頂部開設有進油口，所述齒圈內壁固定安裝有滴管，所述滴管遠離齒圈的一段開設有出油口，所述出油口與進油口通過滴管相連通，油罐中的潤滑液通過滴管滴落到風扇軸承表面，潤滑風扇軸承。

7、優選的，所述齒圈外壁固定安裝有齒塊，所述導熱板表面固定安裝有推拉桿，所述推拉桿表面固定安裝有凸塊，凸塊在移動過程中推動齒塊移動，移動的齒塊帶動齒圈轉動。

8、本實用新型提供了一種防漏液的水冷式顯卡散熱器。具備以下有益效果：

9、(1)、該防漏液的水冷式顯卡散熱器，當散熱器安裝結束準備接通電源工作前，轉動保護板使保護板合攏，并且推動橡膠圈蓋住保護板，使保護板以內形成一個封閉空間，防止冷頭中的冷卻液從進液管和出液管與冷頭的連接處泄漏，導致腐蝕、短路pcb板，保護了機箱內電子元件的使用壽命。

10、(2)、該防漏液的水冷式顯卡散熱器，水泵增加了冷頭中冷卻液在管道中的流動性，同時風扇工作時對管道中冷卻液進行降溫處理，提高了散熱器散熱的效率，同時當更換導熱板時，插入風箱的導熱板會帶動凸塊推動齒圈轉動，轉動的齒圈使進油口與油罐底部出料口對齊，油罐中的潤滑油通過進油口進入滴管，再有出油口滴落在風扇軸承表面，起到潤滑風扇軸承的效果，避免軸承老化影響風扇的正常轉動導致散熱器散熱效果降低。

技術特征：

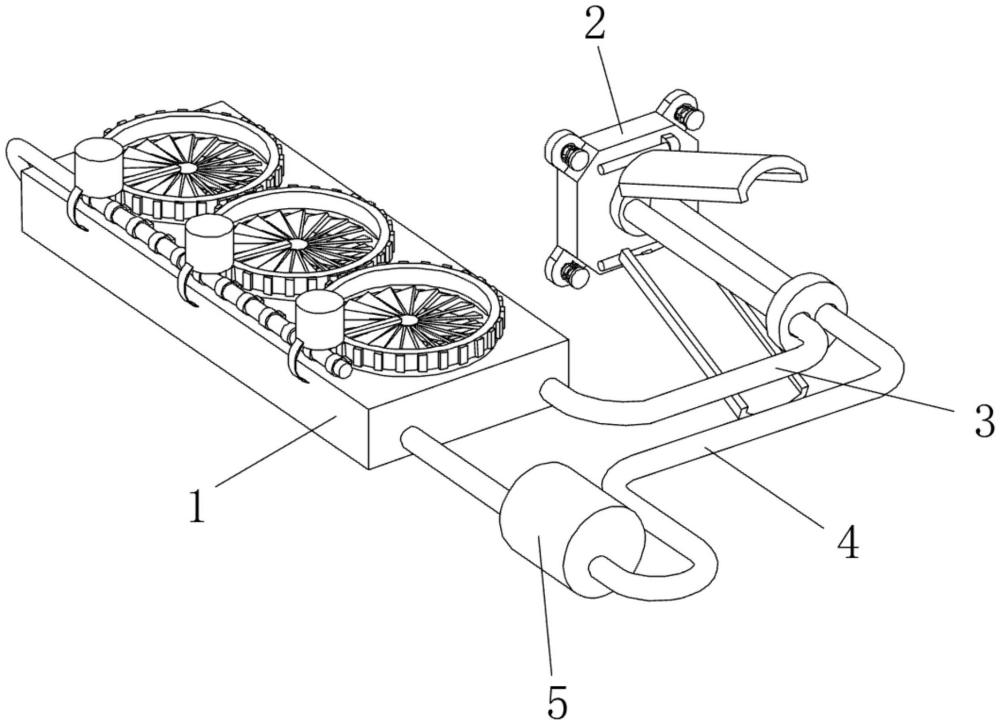

1.一種防漏液的水冷式顯卡散熱器，包括冷頭(2)與保護板(6)，其特征在于：所述保護板(6)轉動安裝在冷頭(2)表面，所述冷頭(2)表面固定安裝有進液管(3)和出液管(4)，所述進液管(3)與出液管(4)在冷頭(2)內部相連通，所述進液管(3)與出液管(4)套接有橡膠圈(10)，所述出液管(4)表面固定安裝有水泵(5)，所述水泵(5)接通電源，所述進液管(3)與出液管(4)通過管道連通，所述進液管(3)、出液管(4)、水泵(5)三者連通，且內部含有冷卻液，所述管道表面設置有風箱(1)，所述風箱(1)頂部開設有出風口，所述出風口內壁固定安裝有支架(12)，所述支架(12)表面轉動安裝有風扇(13)，所述風扇(13)接通電源。

2.根據權利要求1所述的一種防漏液的水冷式顯卡散熱器，其特征在于：所述保護板(6)在冷頭(2)表面對稱設置有兩組。

3.根據權利要求1所述的一種防漏液的水冷式顯卡散熱器，其特征在于：所述風箱(1)內部放置有導熱板(11)，所述導熱板(11)的位置介于出風口與管道之間，所述導熱板(11)靠近管道的一面與管道接觸。

4.根據權利要求3所述的一種防漏液的水冷式顯卡散熱器，其特征在于：所述冷頭(2)表面固定安裝有固定塊(7)，所述固定塊(7)表面開設有開口，所述開口內壁套接有螺絲(9)，所述螺絲(9)與固定塊(7)通過緩沖簧(8)鏈接。

5.根據權利要求3所述的一種防漏液的水冷式顯卡散熱器，其特征在于：所述風箱(1)表面固定安裝有油罐(14)，所述油罐(14)底部開設有出料口，所述油罐(14)中裝有潤滑油，所述風箱(1)表面轉動安裝有齒圈(15)，所述齒圈(15)頂部與油罐(14)底部接觸，所述齒圈(15)頂部開設有進油口(18)，所述齒圈(15)內壁固定安裝有滴管(19)，所述滴管(19)遠離齒圈(15)的一段開設有出油口(21)，所述出油口(21)與進油口(18)通過滴管(19)相連通。

6.根據權利要求5所述的一種防漏液的水冷式顯卡散熱器，其特征在于：所述齒圈(15)外壁固定安裝有齒塊(20)，所述導熱板(11)表面固定安裝有推拉桿(16)，所述推拉桿(16)表面固定安裝有凸塊(17)。

技術總結
本技術公開了一種防漏液的水冷式顯卡散熱器，涉及電腦散熱裝置領域。該防漏液的水冷式顯卡散熱器，包括冷頭與保護板，所述保護板轉動安裝在冷頭表面，所述冷頭表面固定安裝有進液管，所述冷頭表面固定安裝有出液管，所述進液管與出液管與冷頭內部相連通，所述進液管與出液管套接有橡膠圈，所述出液管表面固定安裝有水泵，所述水泵接通電源，所述進液管與出液管通過管道連通，使保護板以內形成一個封閉空間，防止冷頭中的冷卻液從進液管和出液管與冷頭的連接處泄漏，導致腐蝕、短路pcb板，保護了機箱內電子元件的使用壽命。

技術研發人員：張文軒,廖偉
受保護的技術使用者：南京芯聯鑫電子科技有限公司
技術研發日：20240718
技術公布日：2025/4/28
