本發明涉及流量預測，具體的是一種有限理性的共乘出行流量預測方法及系統。

背景技術：

1、共乘出行以司機自身出行需求為前提，通過捎帶相同或相近的出行路線的乘客來分攤出行成本，從而降低能源消耗、改善道路擁堵。借助衛星導航、移動支付等技術發展，目前在國內外都已形成共乘出行的成熟商業模式。實際生活中，出行者在基于成本選擇出行方案時，由于出行經驗、出行習慣等因素的影響，并不以出行效用最優化為目標，而是確保自己的出行效用與最優出行效用的差值處在一個可接受的范圍之內。基于包含共乘出行的多模式城市交通網絡，考慮出行者進行出行方案決策時的有限理性，預測該交通網絡在均衡狀態下的流量分布，不僅能夠幫助出行者合理決策，提高個人出行滿意度；又能夠幫助第三方平臺了解出行者行為選擇規律，優化出行服務與經營策略；還能夠幫助有有關部門制定合理有效的規劃方案和管理政策，構建綠色高效的城市交通運輸體系。

2、一種城市共享出行的流量預測方法(申請?zhí)朿n202110906993.9)，從出行者感知的出行時間、車內舒適感損失和順風車線上運營機制多角度綜合考量廣義出行成本，基于logit出行選擇行為和隨機p2p共乘用戶均衡原則進行交通流量分配，獲得城市多模式復雜網絡的路徑交通流量。一種考慮用戶有限理性的電動汽車充電需求分析方法(申請?zhí)朿n201911193203.6)，建立出行者的活動-出行鏈上的出行選擇概率模型，分析得到出行者在活動-出行鏈上的轉移規律和電動汽車在活動-出行鏈上的充電規律，結合出行者每日出行次數，獲得電動汽車的日充電需求。兩項已有發明雖然均考慮了出行者評估出行效用時的誤差，但認為出行者均以效用最優為目標而進行路徑及出行方式選擇，忽略了出行者作為有限理性主體存在的行為慣性，即出行者可能施行的滿意而非最優的路徑及出行方式選擇模式。

技術實現思路

1、為解決上述背景技術中提到的不足，本發明的目的在于提供一種有限理性的共乘出行流量預測方法及系統。

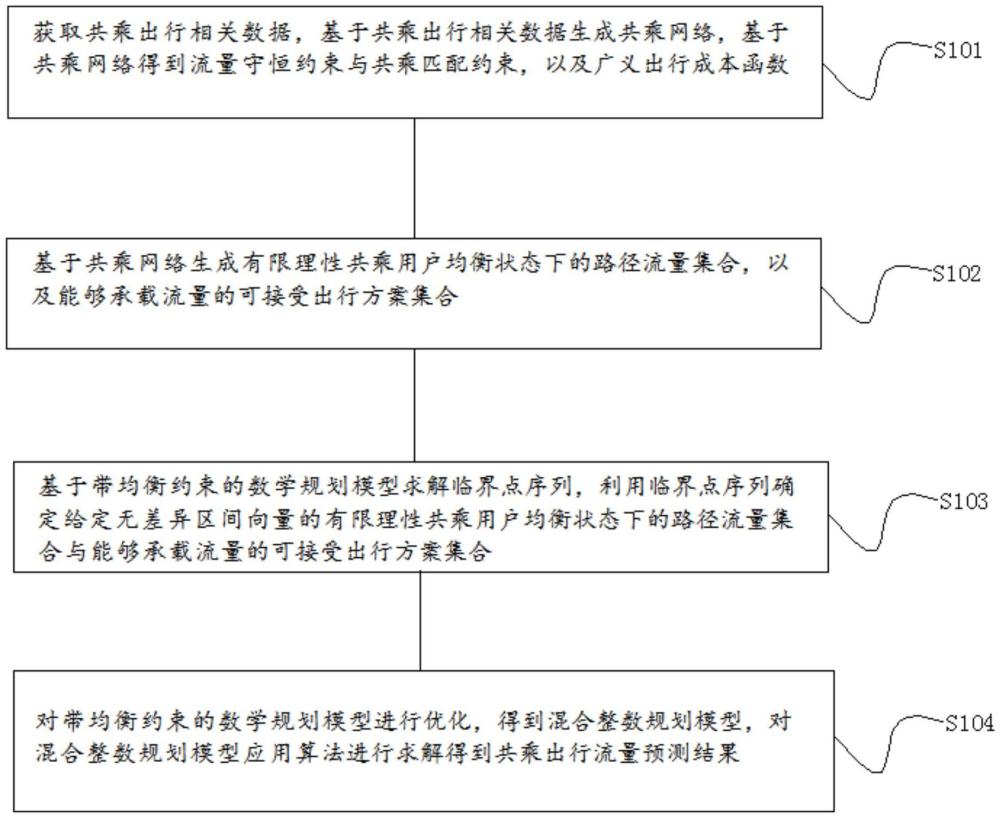

2、第一方面，本發明的目的可以通過以下技術方案實現：一種有限理性的共乘出行流量預測方法，方法包括以下步驟：

3、獲取共乘出行相關數據，基于共乘出行相關數據生成共乘網絡，基于共乘網絡得到流量守恒約束與共乘匹配約束，以及廣義出行成本函數；

4、基于共乘網絡生成有限理性共乘用戶均衡狀態下的路徑流量集合，以及能夠承載流量的可接受出行方案集合；

5、基于帶均衡約束的數學規劃模型求解臨界點序列，利用臨界點序列確定給定無差異區間向量的有限理性共乘用戶均衡狀態下的路徑流量集合與能夠承載流量的可接受出行方案集合；

6、對帶均衡約束的數學規劃模型進行優化，得到混合整數規劃模型，對混合整數規劃模型應用算法進行求解得到共乘出行流量預測結果。

7、結合第一方面，在第一方面的某些實現方式中，該方法還包括：所述共乘出行相關數據包含共乘出行方式的城市交通網絡的拓撲結構、出行需求。

8、結合第一方面，在第一方面的某些實現方式中，該方法還包括：所述基于共乘出行相關數據生成共乘網絡的過程：

9、構建一個強連通的、包含共乘出行方式的城市交通網絡g＝(n,a)，作為共乘網絡g，其中n、a分別表示共乘網絡g中的節點集合、路段集合，令w表示共乘網絡中的od對集合，w表示某一od對，有w∈w，令p表示共乘網絡中所有路徑的集合，pw表示od對w的路徑集合，有p＝∪w∈wpw；p表示某一路徑，有p∈pw，令i表示共乘網絡中的出行模式集合，i表示某一出行模式，有i∈i；共乘網絡中的主要出行模式包括空車司機、共乘司機與共乘乘客，分別以集合sd、rd和r表示，有i＝sd∪rd∪r；共乘司機、共乘乘客是共乘服務的司乘雙方，空車司機未參與共乘服務、獨自駕車；令表示一輛車的載客上限，ni表示共乘司機i搭載的共乘乘客數量，有則i＝1表示空車司機，空車司機集合sd＝{i＝1}；i＝1+ni表示搭載ni名共乘乘客的共乘司機，共乘司機集合表示被搭載的共乘乘客，共乘乘客集合

10、結合第一方面，在第一方面的某些實現方式中，該方法還包括：所述基于共乘網絡得到流量守恒約束與共乘匹配約束的過程：

11、令a∈a令表示共乘網絡的某一路段，表示連接od對w的路徑p上出行模式i的流量，xa,i表示路段a上出行模式i的流量，表示路徑-路段關聯系數，則路徑流量與路段流量xa,i之間的關系為：

12、

13、令xa表示路段a的車流量，ta(xa)表示路段a的行程時間函數，表示od對w間路徑p的行程時間，有：

14、

15、令qw表示od對w∈w間的出行需求，構建共乘網絡g中的流量守恒約束為：

16、

17、由于車內可分享的座位有限，共乘司機與共乘乘客之間某種數量關系，根據數量關系建立共乘匹配約束，為：

18、

19、式中，γr(i)表示共乘司機i∈rd到共乘乘客i′∈r的映射關系，即γr：rd→r或ni為正整數，表示共乘司機i∈rd共享座位的數量。

20、結合第一方面，在第一方面的某些實現方式中，該方法還包括：所述基于共乘網絡生成廣義出行成本函數的過程：

21、令表示共乘網絡g中的路徑流量向量，表示連接od對w的路徑p上出行模式i的廣義出行成本函數，為：

22、

23、式中，分別表示od對w間路徑p的路徑長度；表示od對w間路徑p上出行模式i∈rd對應的lagrangian乘子；γrd(i)表示共乘乘客i∈r到共乘司機i′∈rd的映射關系，γrd：r→rd或是γr(i)的逆映射，參數ρi表示出行模式i∈i的時間價值；γi表示出行模式i∈rd∪r的不便系數；bi、與ri分別表示計算出行模式i∈rd∪r的時長費、里程費與浮動定價的系數；ct表示車輛運行成本，包括燃油、充電和停車的費用。

24、結合第一方面，在第一方面的某些實現方式中，該方法還包括：所述利用共乘網絡的廣義出行成本函數生成有限理性共乘用戶均衡狀態下的路徑流量集合，以及能夠承載流量的可接受出行方案集合的過程：

25、在共乘網絡g中，出行者同時選擇路徑與出行模式，一條路徑p∈pw與一種出行模式i∈i構成了od對w間的一個出行方案(p，i)w，當某一出行方案(p，i)w的廣義出行成本相比于最優出行方案的廣義出行成本的差值不超過某一被稱為無差異區間的閾值；令εw表示od對w的無差異區間，取值εw≥0；ε＝(εw，w∈w)t表示共乘網絡g的無差異區間向量；表示f的可行域，當有限理性的出行者在共乘網絡g中發生出行時，網絡中的交通流量將構成如下的有限理性共乘用戶均衡狀態：

26、

27、上式表明，在br-rue狀態下，od對w間的出行者能夠選擇廣義出行成本的任意出行方案(p，i)w，遵循br-rue狀態的路徑流量f被稱為br-rue路徑流量模式，符號表示為fε，此時共乘網絡g中的出行方案能夠分為三種狀態：可接受、0-可接受以及不可接受，分別符合如下條件：

28、可接受：

29、0-可接受：

30、不可接受：

31、當ε給定時，共乘網絡g中通常存在不止一個ε-br-rue路徑流量模式fε，形成br-rue流量集合，符號表示為中所有fε對應的可接受出行方案也形成一個集合，為ε-可接受出行方案集合，符號表示為

32、對于具有多個od對的共乘網絡g，將路徑流量向量分解為f＝(f1，f2，...，fw，...，f|w|)，分量表示od對w間的路徑流量；定義εw-br-rue流量集合為任意所對應的分量fw，即使得ε-br-rue流量集合能夠被表示為od對w間的可接受出行方案形成一個集合，為εw-可接受出行方案集合，符號表示為即

33、結合第一方面，在第一方面的某些實現方式中，該方法還包括：所述基于帶均衡約束的數學規劃模型求解臨界點序列的過程：

34、給定任意兩個無差異區間向量和若對于某一od對w∈w存在則集合關系均成立，且集合在無差異區間εw增長到某一個特定取值時同時擴大；

35、隨著無差異區間εw的值從0增長到+∞，收集過程中所有的臨界點并將組合為一個升序序列，數學表達為其中，k＝1，2，...，k，有這一單調正序列將非負實數區間[0，+∞)劃分為k+1個子區間，即序列首尾端點分別為與當無差異區間εw取值某一臨界點即時，εw-可接受出行方案集合被表示為隨著εw從增長到新的、不屬于上一集合的出行方案將被添加到集合中，即表示od對w間某個新添加的出行方案；

36、當ε給定時，借助臨界點序列能夠確定共乘網絡g中任一od對w的εw-可接受出行方案集合從而獲得可接受出行方案集合隨后將出行需求qw分配至這些可接受出行方案上，得到εw-br-rue流量集合綜合共乘網絡g中各od對w的獲得br-rue流量集合

37、構建帶均衡約束的數學規劃模型，即mpec模型，求解臨界點序列

38、

39、上式中，目標函數求解od對w的第k個臨界點為嚴格不等式約束，為互補約束，是取值為{0，1}的參數，當可接受出行方案(p，i)w未包含在集合內，反之令表示od對w間的所有可接受出行方案的最大廣義出行成本，是對應于可接受出行方案(p，i)w的變量，表示其廣義出行成本與最大可接受廣義出行成本的差距，即

40、結合第一方面，在第一方面的某些實現方式中，該方法還包括：所述利用臨界點序列確定給定無差異區間向量的有限理性共乘用戶均衡狀態下的路徑流量集合與能夠承載流量的可接受出行方案集合的過程：

41、求解mpec模型能夠獲得任意od對w∈w的臨界點序列，其中，k＝1，2，...，k，同時獲得每個臨界點對應的εw-可接受出行方案集合再將出行需求qw分配到這些可接受出行方案上來構建εw-br-rue流量集合對于od對w，當無差異區間εw逐漸增加至將有一或多個新的可接受出行方案被添加到εw-可接受出行方案集合中；新的路徑流量模式也被添加到εw-br-rue流量集合中，并且在這些新的路徑流量模式中，新加入集合的可接受出行方案都負載了一定的流量，令表示當時的εw-br-rue流量解集，分別表示εw＝0時的εw-可接受出行方案集合、br-rue流量集合，依據臨界點分解集合存在集合關系其中補集的數學表達為：

42、

43、式中，表示od對w的路徑流量向量fw的可行域，當εw＝0時，此時k＝0，定義集合表示為：

44、

45、當時，εw-可接受方案集合br-rue流量集合為：

46、

47、共乘網絡g的可接受出行方案集合br-rue流量集合

48、結合第一方面，在第一方面的某些實現方式中，該方法還包括：所述對混合整數規劃模型應用算法進行求解得到共乘出行流量預測結果的過程：

49、混合整數規劃，即mip模型，如下：

50、

51、上式中，輔助變量為0-1整數變量；參數m是正數；參數m1，m2∈(0，1]且取值很小；

52、如果路段行程時間函數ta(xa)是線性函數，mip模型為混合整數線性規劃模型，用cplex或gurobi軟件求解；若路段行程時間函數ta(xa)是非線性函數，mip模型為混合整數非線性規劃模型，用gurobi軟件求解；

53、結合多進程并行計算技術與網絡分解方法，針對多od對的復雜共乘網絡求解的臨界點序列

54、應用網絡分解方法將共乘網絡g分解為|w|個具有單一od對的子網絡；創建異步進程池并分配進程處理子網絡，令表示od對w的第k個臨界點對應的0-1參數向量，在od對w∈w相應的子網絡內部，依次求解其臨界點計算過程如下：

55、初始化k＝1；對于令vw(k)＝0；

56、求解mip模型以產生可接受出行方案集合如果出行方案設定其對應參數

57、求解od對w的第k個臨界點并產生可接受出行方案集合如果出行方案設定其對應參數

58、若vw(k)＝1，關于od對w的計算已完成，更新w＝w+1，k＝1，則執行下一od對的計算，否則，更新k＝k+1，vw(k)＝vw(k-1)，為od對w求解下一個臨界點。

59、第二方面，為了達到上述目的，本發明公開了一種有限理性的共乘出行流量預測系統，包括：

60、數據處理模塊，用于獲取共乘出行相關數據，基于共乘出行相關數據生成共乘網絡，基于共乘網絡得到流量守恒約束與共乘匹配約束，以及廣義出行成本函數；

61、集合生成模塊，用于生成有限理性共乘用戶均衡狀態下的路徑流量集合，以及能夠承載流量的可接受出行方案集合；

62、集合優化模塊，用于基于帶均衡約束的數學規劃模型求解臨界點序列，利用臨界點序列確定給定無差異區間向量的有限理性共乘用戶均衡狀態下的路徑流量集合與能夠承載流量的可接受出行方案集合；

63、模型求解模塊，用于對帶均衡約束的數學規劃模型進行優化，得到混合整數規劃模型，對混合整數規劃模型應用算法進行求解得到共乘出行流量預測結果。

64、本發明的有益效果：

65、本發明首先構建共乘網絡的網絡拓撲結構、交通流量約束與廣義出行成本函數，并假設共乘網絡中的出行者均具有有限理性，進行出行決策時追求可接受的而非最優的出行方案。為預測城市交通網絡在有限理性共乘用戶均衡狀態下的路徑流量集合與可接受出行方案集合，本發明建立帶均衡約束的數學規劃模型并將其轉化為混合整數規劃模型，應用商業軟件、結合并行計算進行求解。相比于過去的交通流量預測方法，本發明同時考慮了共乘出行的新興出行方式和有限理性的出行決策過程。本發明能夠幫助出行者合理決策出行方案，提高個人的出行滿意度；幫助出行服務供應商了解出行者的行為選擇規律及可能存在的個體差異，結合用戶需求進行有針對性的出行服務優化和經營策略調整；幫助政府部門制定有效的交通規劃方案與交通管理政策，充分利用道路資源，緩解交通擁堵現狀，構建高效、綠色的城市交通運輸體系。
