本發明涉及管道監測，具體而言，涉及一種基于神經算法的打孔盜油支管數據識別系統和方法。

背景技術：

1、在油氣管道及支管的運行過程中，盜油行為嚴重威脅到管道的安全性和經濟效益。尤其是當管道發生打孔盜油時，不僅會導致油氣泄漏，可能還會造成環境污染和經濟損失。因此，如何高效、準確地檢測和識別打孔盜油行為，已經成為當前油氣管道監測領域的一個關鍵問題。

2、傳統的油氣管道檢測方法大多依賴于人工巡檢、定期檢查以及單一的傳感器監測，存在一些問題，例如傳統檢測方法通常無法實時發現管道出現的異常行為，尤其是打孔盜油這種隱蔽性較強的盜油方式。在出現盜油行為時易出現漏檢或誤檢。人工巡檢和定期檢查通常無法做到24小時不間斷，且受天氣、環境等因素的影響較大，存在較高的漏檢概率和延遲反應問題。即使采用傳感器進行檢測，當前的檢測系統大多依賴靜態的報警閾值進行判斷，但這種方法缺乏對復雜場景的適應性，容易受到外部環境因素干擾，導致報警誤差較大。而且無法通過多維度的數據融合獲得更加精準的檢測結果。

3、因此，有必要設計一種基于神經算法的打孔盜油支管數據識別系統及方法用以解決當前技術中存在的問題。

技術實現思路

1、鑒于此，本發明提出了一種基于神經算法的打孔盜油支管數據識別系統及方法，旨在解決當前依賴人工檢查、監測精度不足且數據分析滯后的問題。

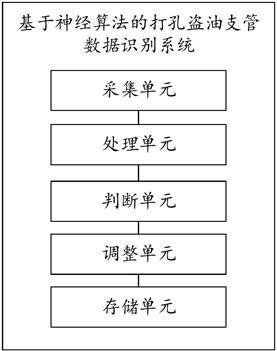

2、一個方面，本發明提出了一種基于神經算法的打孔盜油支管數據識別系統，包括：

3、采集單元，被配置為采集待監測區域內傳感器數據，所述傳感器數據包括振動數據與磁場梯度數據，根據所述傳感器數據判斷是否開啟持續監測模式；

4、處理單元，被配置為當所述采集單元判定開啟所述持續監測模式時，所述處理單元根據所述振動數據與振動數據閾值獲得振動超出值，根據所述磁場梯度數據與磁場梯度閾值獲得磁場梯度下降值，將所述振動超出值與磁場梯度下降值輸入預設模糊算法，根據輸出結果獲得所述持續監測模式的持續監測時長；

5、判斷單元，被配置為持續記錄所述持續監測時長內的傳感器數據，建立傳感器數據集，提取最大振動數據與最小磁場梯度數據并建立當前特征集，將所述當前特征集與歷史預警數據組進行比對，并結合神經網絡模型確定預警等級；所述歷史預警數據組包括若干個歷史特征集以及若干個歷史預警等級，每一所述歷史特征集與一歷史預警等級相對應，且所述歷史特征集中包括歷史最大振動數據與歷史最小磁場梯度數據；

6、調整單元，被配置為建立振動數據坐標系與磁場梯度數據坐標系，將所述傳感器數據集中的振動數據以時間循序標入所述振動數據坐標系，將所述傳感器數據集中的磁場梯度數據以時間循序標入所述磁場梯度數據坐標系，根據標入數據后的振動數據坐標系與磁場梯度數據坐標系獲取坐標系中的數據拐點，根據所述數據拐點判斷是否對所述預警等級進行調整，當判定對所述預警等級進行調整時，以調整后的預警等級進行預警；

7、存儲單元，被配置為對當前特征集與預警等級進行存儲。

8、進一步的，所述采集單元根據所述傳感器數據判斷是否開啟持續監測模式時，包括：

9、所述采集單元分別將所述振動數據與振動數據閾值進行比對，將所述磁場梯度數據與磁場梯度數據閾值進行比對，根據比對結果判斷是否開啟持續監測模式；

10、當所述振動數據大于振動數據閾值且所述磁場梯度數據小于磁場梯度數據閾值時，判定開啟所述持續監測模式；

11、當所述振動數據小于或等于振動數據閾值或所述磁場梯度數據大于或等于磁場梯度數據閾值時，判定不開啟所述持續監測模式，并采用高斯混合分布平滑信號。

12、進一步的，當所述采集單元判定不開啟所述持續監測模式，采用高斯混合分布平滑信號時，包括：

13、當所述振動數據大于振動數據閾值且磁場梯度數據大于或等于磁場梯度數據閾值時，將所述振動數據記為異常數據；

14、當所述振動數據小于或等于振動數據閾值且磁場梯度數據小于磁場梯度數據閾值時，將所述磁場梯度數據記為異常數據；

15、調取與異常數據對應數據類型的前一段時刻的數據，采用高斯混合分布對調取數據進行處理確定平滑數據，將當前時刻的異常數據更改為所述平滑數據；

16、采用高斯混合分布對調取數據進行處理確定平滑數據時，核密度函數表達式為：

17、

18、其中，n表示調取數據中數據的個數，h表示平滑帶寬，表示調取數據內第i數據，x表示要估計的某個頻率點的值；

19、將核密度最高頻率對應的數據值作為所述平滑數據。

20、進一步的，所述處理單元將所述振動超出值與磁場梯度下降值輸入預設模糊算法，根據輸出結果獲得所述持續監測模式的持續監測時長時，包括：

21、定義振動超出值與磁場梯度下降值為輸入變量，定義持續監測時長為輸出變量；

22、以振動超出值的大小劃分為若干個振動超出值模糊集，并以磁場梯度下降值的大小劃分為若干個磁場梯度下降值模糊集，根據所述振動超出值模糊集以及磁場梯度下降值模糊集確定模糊規則庫；

23、將當前的振動超出值以及磁場梯度下降值分別與振動超出值模糊集以及磁場梯度下降值模糊集進行比對，基于三角形隸屬函數確定振動超出值隸屬度以及磁場梯度下降值隸屬度；

24、根據所述振動超出值隸屬度以及磁場梯度下降值隸屬度計算所述模糊規則庫中每一規則的輸出值；

25、將每一規則的輸出值通過下式加權求和去模糊化，并獲得總輸出值，所述總輸出值為所述持續監測時長；

26、

27、其中，e表示持續監測時長，e0表示持續監測時長參考值，qi表示第i規則的輸出的權重，si表示第i規則的輸出值。

28、進一步的，所述判斷單元將所述當前特征集與歷史預警數據組進行比對，并結合神經網絡模型確定預警等級時，包括：

29、所述判斷單元分別計算所述當前特征集與每一歷史特征集的相似度；

30、當所有所述歷史特征集中存在與所述當前特征集的相似度大于相似度閾值的數據時，根據相似度大于相似度閾值的歷史特征集對應的歷史預警等級確定所述預警等級；

31、當所有所述歷史特征集與所述當前特征集的相似度均小于相似度閾值時，根據所述歷史預警數據組建立所述神經網絡模型，將所述當前特征集輸入所述神經網絡模型，獲得所述預警等級。

32、進一步的，所述判斷單元根據相似度大于相似度閾值的歷史特征集對應的歷史預警等級確定所述預警等級時，包括：

33、當所述歷史特征集中與所述當前特征集的相似度大于相似度閾值的數據唯一時，將所述歷史特征集對應的歷史預警等級作為所述預警等級；

34、當所述歷史特征集中與所述當前特征集的相似度大于相似度閾值的數據不唯一時，將所述歷史特征集對應的最高歷史預警等級作為所述預警等級。

35、進一步的，所述判斷單元根據所述歷史預警數據組建立所述神經網絡模型，將所述當前特征集輸入所述神經網絡模型，獲得所述預警等級時，包括：

36、將所述歷史預警數據組按照預設比例抽樣得到訓練子集和測試子集；

37、獲取預先選取的卷積神經模型，并根據所述訓練子集對所述卷積神經模型進行迭代訓練，根據所述測試子集對迭代訓練后的卷積神經模型進行評價，得到所述神經網絡模型；

38、將所述當前特征集輸入到所述神經網絡模型中，獲得所述預警等級。

39、進一步的，所述調整單元根據所述數據拐點判斷是否對所述預警等級進行調整時，包括：

40、當所述振動數據坐標系或磁場梯度數據坐標系中存在拐點時，所述調整單元判定對所述預警等級進行調整；

41、當所述振動數據坐標系以及磁場梯度數據坐標系中均不存在拐點時，所述調整單元判定不對所述預警等級進行調整。

42、進一步的，所述調整單元判定對所述預警等級進行調整時，包括：

43、當所述振動數據坐標系與磁場梯度數據坐標系其中一個坐標系存在拐點時，將所述預警等級調升一級；

44、當所述振動數據坐標系與磁場梯度數據坐標系均存在拐點時，將所述預警等級調升兩級。

45、與現有技術相比，本發明的有益效果在于：通過集成振動數據和磁場梯度數據，結合神經網絡模型和模糊算法，能夠?qū)崟r采集和分析多維度傳感器數據，在判斷到異常信號時，動態開啟持續監測模式，并通過模糊算法自適應地計算持續監測時長。有效減少人工干預，提升監測的自動化程度。通過建立歷史數據與當前特征集的比對，結合神經網絡進行預警等級判斷，能夠根據不同的檢測結果精確識別盜油行為。采用坐標系分析方法，結合時間序列數據和數據拐點判斷，進一步提高了異常檢測的準確性和靈活性，避免了傳統檢測方法中靜態閾值和外部干擾的限制，能夠根據復雜場景的變化進行調整，確保在各種環境條件下提供穩定、可靠的檢測結果。有效提高油氣管道監測的精度和反應速度。

46、另一方面，本技術還提供了一種基于神經算法的打孔盜油支管數據識別方法，應用于上述基于神經算法的打孔盜油支管數據識別系統，包括：

47、采集待監測區域內傳感器數據，所述傳感器數據包括振動數據與磁場梯度數據，根據所述傳感器數據判斷是否開啟持續監測模式；

48、當判定開啟所述持續監測模式時，根據所述振動數據與振動數據閾值獲得振動超出值，根據所述磁場梯度數據與磁場梯度閾值獲得磁場梯度下降值，將所述振動超出值與磁場梯度下降值輸入預設模糊算法，根據輸出結果獲得所述持續監測模式的持續監測時長；

49、持續記錄所述持續監測時長內的傳感器數據，建立傳感器數據集，提取最大振動數據與最小磁場梯度數據并建立當前特征集，將所述當前特征集與歷史預警數據組進行比對，并結合神經網絡模型確定預警等級；所述歷史預警數據組包括若干個歷史特征集以及若干個歷史預警等級，每一所述歷史特征集與一歷史預警等級相對應，且所述歷史特征集中包括歷史最大振動數據與歷史最小磁場梯度數據；

50、建立振動數據坐標系與磁場梯度數據坐標系，將所述傳感器數據集中的振動數據以時間循序標入所述振動數據坐標系，將所述傳感器數據集中的磁場梯度數據以時間循序標入所述磁場梯度數據坐標系，根據標入數據后的振動數據坐標系與磁場梯度數據坐標系獲取坐標系中的數據拐點，根據所述數據拐點判斷是否對所述預警等級進行調整，當判定對所述預警等級進行調整時，以調整后的預警等級進行預警；

51、對當前特征集與預警等級進行存儲。

52、可以理解的是，上述基于神經算法的打孔盜油支管數據識別系統及方法具備相同的有益效果，在此不再贅述。
