本發明涉及數據處理技術，尤其涉及一種基于物聯網的電能表生產數據管理方法及裝置。

背景技術：

1、電能表是用來測量電能的儀表，又稱電度表、火表、千瓦小時表，指測量各種電學量的儀表，隨著我國經濟的飛速發展，各行各業對電能的需求越來越大，從而，對于測量電能的電能表的儀器的準確性要求也格外嚴格，因此，在電能表生產時需要對其進行性能檢測。

2、在現有技術中，對生產的電能表進行性能檢測時，通常是當檢測電能表的儀器出現信號異常時，則判定為電能表不合格，可能會將位置擺放不規范而產生信號異常的電能表誤判成性能不合格，造成電能表的損失，從而影響電能表的生產效率和檢測效率。

3、因此，如何根據實際測試反饋信息，對采集到的圖像進行處理，實現對檢測異常的電能表的自動檢測，減少位置造成的電能表性能的誤判，提高檢測和生產效率，成為亟需解決的問題。

技術實現思路

1、本發明提供一種基于物聯網的電能表生產數據管理方法及裝置,可以根據實際測試反饋信息，對采集到的圖像進行處理，實現對檢測異常的電能表的自動檢測，減少位置造成的電能表性能的誤判，提高檢測和生產效率。

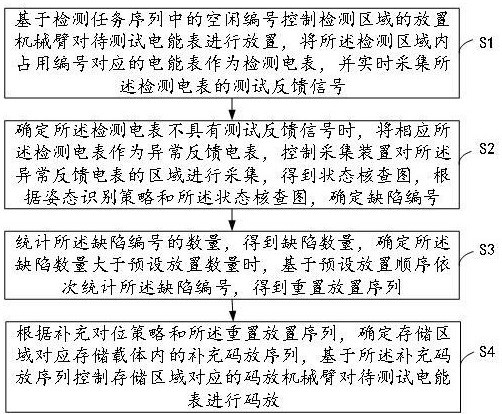

2、本發明的第一方面，提供一種基于物聯網的電能表生產數據管理方法，包括：

3、基于檢測任務序列中的空閑編號控制檢測區域的放置機械臂對待測試電能表進行放置，將所述檢測區域內占用編號對應的電能表作為檢測電表，并實時采集所述檢測電表的測試反饋信號；

4、確定所述檢測電表不具有測試反饋信號時，將相應所述檢測電表作為異常反饋電表，控制采集裝置對所述異常反饋電表的區域進行采集，得到狀態核查圖，根據姿態識別策略和所述狀態核查圖，確定缺陷編號；

5、統計所述缺陷編號的數量，得到缺陷數量，確定所述缺陷數量大于預設放置數量時，基于預設放置順序依次統計所述缺陷編號，得到重置放置序列；

6、根據補充對位策略和所述重置放置序列，確定存儲區域?qū)?yīng)存儲載體內的補充碼放序列，基于所述補充碼放序列控制存儲區域?qū)?yīng)的碼放機械臂對待測試電能表進行碼放。

7、可選地，在第一方面的一種可能實現方式中，在所述基于檢測任務序列中的空閑編號控制檢測區域的放置機械臂對待測試電能表進行放置，將所述檢測區域內占用編號對應的電能表作為檢測電表，并實時采集所述檢測電表的測試反饋信號步驟之前，還包括：

8、獲取檢測區域內空閑的檢測編號作為空閑編號，并將其余的檢測編號作為占用編號，所述檢測編號包括行編號和列編號；

9、獲取存儲區域?qū)?yīng)碼放機械臂碼放的存儲載體的載體數量；

10、確定所述空閑編號的數量大于等于預設檢測數量，且所述載體數量大于等于預設堆放數量時，基于所述預設堆放數量確定相應所述存儲載體作為待測試載體，并將所述待測試載體內的電能表作為待測試電能表；

11、基于所述預設檢測數量依次統計所述空閑編號，得到檢測任務序列；

12、獲取所述檢測區域內占用編號對應的電能表作為檢測電表，提取所述檢測電表的檢測時長；

13、確定所述檢測電表具有測試反饋信號，且所述檢測時長大于等于預設檢測時長時，將相應所述檢測電表作為合規電表；

14、基于所述行編號和所述列編號對所述合規電表依次進行排序，得到合規任務序列；

15、基于所述檢測任務序列和所述合規任務序列生成任務分配表。

16、可選地，在第一方面的一種可能實現方式中，所述基于所述檢測任務序列和所述合規任務序列生成任務分配表，包括：

17、獲取所述檢測任務序列的生成時刻作為放置生成時刻，并獲取所述合規任務序列的生成時刻作為合規生成時刻；

18、統計預設時長內所述放置生成時刻的生成數量作為放置生成數量，以及所述合規生成時刻的生成數量作為合規生成數量；

19、基于所述放置生成數量和所述合規生成數量的比值，得到間隔分配占比；

20、根據所述間隔分配占比對所述檢測任務序列和所述合規任務序列依次進行排序，得到任務分配表。

21、可選地，在第一方面的一種可能實現方式中，所述確定所述檢測電表不具有測試反饋信號時，將相應所述檢測電表作為異常反饋電表，控制采集裝置對所述異常反饋電表的區域進行采集，得到狀態核查圖，根據姿態識別策略和所述狀態核查圖，確定缺陷編號，包括：

22、確定所述檢測電表不具有測試反饋信號時，將相應所述檢測電表作為異常反饋電表，獲取所述異常反饋電表對應的占用編號作為異常編號；

23、將所述異常編號相鄰的2個占用編號對應的檢測電表作為相鄰電表；

24、基于預設放大倍數控制采集裝置對所述異常編號的區域進行采集，得到狀態核查圖；

25、獲取所述狀態核查圖的中心點作為核查中點，基于所述核查中點構建坐標系對所述狀態核查圖進行坐標化處理；

26、根據opencv提取所述異常反饋電表的異常輪廓，以及所述相鄰電表對應的相鄰輪廓；

27、基于所述異常輪廓和所述相鄰輪廓的比對信息，確定缺陷編號。

28、可選地，在第一方面的一種可能實現方式中，所述基于所述異常輪廓和所述相鄰輪廓的比對信息，確定缺陷編號，包括：

29、確定所述坐標系內相鄰輪廓中的橫向線段的橫向相鄰斜率，以及縱向線段的縱向相鄰斜率；

30、獲取所述坐標系內異常輪廓中的橫向線段的橫向比對斜率，以及縱向線段的縱向比對斜率；

31、基于所述橫向比對斜率和各所述橫向相鄰斜率差值的絕對值，得到橫向斜率差值，根據所述縱向比對斜率和各所述縱向相鄰斜率差值的絕對值，得到縱向斜率差值；

32、確定所述橫向斜率差值和所述縱向斜率差值均小于等于預設斜率差值時，將相應所述異常反饋電表作為缺陷電表，并將所述異常編號作為缺陷編號。

33、可選地，在第一方面的一種可能實現方式中，還包括：

34、判斷所述橫向斜率差值和所述縱向斜率差值均大于預設斜率差值時，將相應所述異常編號作為傾斜編號，并將所述傾斜編號處的異常反饋電表作為傾斜異常電表；

35、獲取所述傾斜編號對應的縱向比對斜率作為縱向傾斜斜率，并確定所述縱向傾斜斜率的角度作為縱向傾斜角度；

36、對所述縱向相鄰斜率進行均值處理，得到縱向標準斜率，并確定所述縱向標準斜率對應的縱向標準角度；

37、控制所述檢測區域的調整機械臂將所述傾斜異常電表的縱向傾斜角度調整為縱向標準角度。

38、可選地，在第一方面的一種可能實現方式中，還包括：

39、獲取所述坐標系內異常輪廓中上方的橫向線段作為第一高度線段，并獲取所述相鄰輪廓中上方的橫向線段分別作為第二高度線段和第三高度線段；

40、提取所述第一高度線段中像素點的縱坐標作為所述第一高度線段的第一高度；

41、獲取所述第二高度線段中像素點的縱坐標作為所述第二高度線段的第二高度；

42、提取所述第三高度線段中像素點的縱坐標作為所述第三高度線段的第三高度；

43、根據所述第一高度和所述第二高度的差值的絕對值，得到第一相鄰高度差，基于所述第一高度和所述第三高度的差值的絕對值，得到第二相鄰高度差；

44、確定所述第一相鄰高度差和/或所述第二相鄰高度差大于預設高度差時，將相應所述異常編號作為高位編號，并將所述高位編號處的異常反饋電表作為高位異常電表。

45、可選地，在第一方面的一種可能實現方式中，所述根據補充對位策略和所述重置放置序列，確定存儲區域?qū)?yīng)存儲載體內的補充碼放序列，包括：

46、基于所述行編號提取所述重置放置序列中的缺陷編號，得到與各所述行編號對應的行編號序列；

47、根據所述列編號依次統計所述行編號序列中相鄰的缺陷編號，得到多個子編號集合；

48、獲取所述子編號集合中缺陷編號的數量，得到補充數量，依次統計所述子編號集合對應的補充數量，得到存儲區域?qū)?yīng)存儲載體內的補充碼放序列。

49、可選地，在第一方面的一種可能實現方式中，所述基于所述檢測任務序列和所述合規任務序列生成任務分配表，包括：

50、獲取所述檢測任務序列的生成時刻作為放置生成時刻，并獲取所述合規任務序列的生成時刻作為合規生成時刻；

51、將所述放置生成時刻和所述合規生成時刻作為排序時刻，對所述排序時刻進行升序排序，得到任務時間序列；

52、基于所述任務時間序列中排序時刻的順序，將相應所述檢測任務序列和所述合規任務序列依次進行排序，得到任務分配表。

53、本發明的第二方面，提供一種基于物聯網的電能表生產數據管理裝置，包括：

54、放置模塊,用于基于檢測任務序列中的空閑編號控制檢測區域的放置機械臂對待測試電能表進行放置，將所述檢測區域內占用編號對應的電能表作為檢測電表，并實時采集所述檢測電表的測試反饋信號；

55、采集模塊,用于確定所述檢測電表不具有測試反饋信號時，將相應所述檢測電表作為異常反饋電表，控制采集裝置對所述異常反饋電表的區域進行采集，得到狀態核查圖，根據姿態識別策略和所述狀態核查圖，確定缺陷編號；

56、統計模塊,用于統計所述缺陷編號的數量，得到缺陷數量，確定所述缺陷數量大于預設放置數量時，基于預設放置順序依次統計所述缺陷編號，得到重置放置序列；

57、碼放模塊,用于根據補充對位策略和所述重置放置序列，確定存儲區域?qū)?yīng)存儲載體內的補充碼放序列，基于所述補充碼放序列控制存儲區域?qū)?yīng)的碼放機械臂對待測試電能表進行碼放。

58、本發明的第三方面，提供一種電子設備，包括：存儲器、處理器以及計算機程序，所述計算機程序存儲在所述存儲器中，所述處理器運行所述計算機程序執行本發明第一方面及第一方面各種可能涉及的所述方法。

59、本發明實施例的第四方面，提供一種存儲介質，所述存儲介質中存儲有計算機程序，所述計算機程序被處理器執行時用于實現本發明第一方面及第一方面各種可能涉及的所述方法。

60、本發明的有益效果如下：

61、1、本發明可以根據實際測試反饋信息，對采集到的圖像進行處理，實現對檢測異常的電能表的自動檢測，減少位置造成的電能表性能的誤判，提高檢測和生產效率。首先，本發明可以根據檢測電表不具有測試反饋信號，將對應的檢測電表作為異常反饋電表，從而控制采集裝置對相應的異常反饋電表的區域進行采集，以便于得到狀態核查圖，從而對圖像進行識別處理，進而自動檢測處異常反饋電表的異常類型，從而確定處對應的缺陷編號，以便于根據重置放置序列和缺陷編號確定出對應存儲載體內的補充碼放序列，從而對存儲載體中的電能表進行定制化的碼放，以便于后續進行拿取帶測試電能表進行補充檢測時，可以快速放置對應數量的電能表進行補充檢測，從而提高檢測效率。

62、2、本發明可以對采集到的狀態核查圖進行圖像處理，從而實現自動檢測，確定異常反饋電表的異常類型，從而及時進行調整，提高電能表的檢測效率。其中，本發明可以放大采集圖像的拍攝倍數，以便于可以采集到更加清晰的狀態和插圖，進而便于圖像的處理，從而可以提高自動檢測的準確性，確保識別到的位置信息的精準性，并且，本發明可以將異常反饋電表的異常輪廓和相鄰電表的相鄰輪廓進行比對，從而確定出異常反饋電表的位置偏移，自動實現位置檢測，從而及時進行位置調整，以便于提高電能表的檢測效率，降低對電能表的檢測性能的誤判，從而提高電能表的生成效率。

63、3、本發明可以對待測試電能表進行定制化碼放，以便機械臂可以快速拿取待測試電能表放入在空閑編號對應的位置處進行檢測，提高電能表的檢測效率。其中，本發明可以將重置放置序列進行行編號的分割得到行編號序列，以便于后續二次分割確定出相鄰的缺陷編號的數量，從而以便于碼放機械臂進行對應數量的相鄰碼放，以便于后續快速從存儲載體中拿取對應數量的待測試電能表放置到對應位置處進行檢測，提高檢測效率。
