本發明涉及車輛運動特性仿真領域，特別涉及一種四輪非線性二自由度車輛模型仿真系統及方法。

背景技術：

1、車輛動力學模型常用于幫助汽車工程師模擬和分析車輛在不同工況下的運動響應。其在無人駕駛軌跡跟蹤控制系統、電子車身穩定性控制系統、線控轉向路感模擬系統等底盤域控制系統的開發和測試中均有所應用。

2、目前使用較為廣泛的車輛動力學模型為二自由度模型（兩輪模型），即僅考慮車輛的側向、橫擺運動，按照其對輪胎側偏剛度的表達方式可分為線性二自由度模型和非線性二自由度模型，通常計算模型輸出的橫擺角速度、質心側偏角、側向加速度等作為模型精度評價指標。在線性二自由度模型中，輪胎側偏力表示為輪胎側偏角與側偏剛度的乘積，根據輪胎的側偏特性，當側偏角較小時，輪胎側偏剛度近似為固定常數。線性模型中使用局部的側偏剛度作為整體側偏剛度，這種簡化使二自由度模型只能應用于側偏角較小的工況，在仿真測試與實際應用中，線性二自由度模型精度較差，無法準確表達車輛的運動特性。為提高二自由度模型輸出精度，專利cn202210774277.4提供了一種二自由度車輛模型橫擺角速度增益修正方法，其通過測量實車在不同車速下的橫擺角速度增益從而對二自由度模型的輸出進行修正。這種方法對車輛傳感器的測量精度以及處理器的性能要求較高，并且其無法通過模型反映真實車輛的輪胎側偏力變化情況，使用范圍較窄。專利cn202380021092.9在二自由度模型的基礎上使用magic?formula輪胎模型表示輪胎側偏力。盡管考慮了輪胎的非線性側偏剛度，由于兩輪二自由度車輛模型自身特性，其對輪胎側偏角與垂向載荷的計算精度不高，輪胎側偏力的計算誤差依然較大，在高速時，這種誤差甚至?xí)?dǎo)致模型失穩。

3、考慮到二自由度車輛模型的橫擺角速度、質心側偏角、側向加速度都是基于輪胎側偏力計算。從輪胎力對車輛動力學的影響出發，輪胎模型與車輛動力學的結合十分重要，如何提高輪胎模型的輸入精度成為亟需解決的問題之一。與此同時，要想保證車輛模型不會過于復雜，如何在不引入新自由度的情況下提高二自由度車輛模型的輸出精度也尤為關鍵。

技術實現思路

1、本發明提供一種四輪非線性二自由度車輛仿真方法及系統以確保其在高速工況下的仿真精度和穩定性，從而解決現有線性二自由度兩輪車輛模型、非線性二自由度兩輪車輛模型精度及穩定性較差的問題。

2、為解決上述問題，本發明提供如下方案：

3、一種四輪非線性二自由度車輛模型仿真系統，該系統中包含二自由度車身動力學模型、四輪復合工況魔術輪胎模型、阿克曼轉角計算模型、四輪側偏角計算模型、四輪動態垂向載荷計算模型和carsim軟件模塊；

4、所述二自由度車身動力學模型中左前輪和右前輪轉角θf(wàn)l、θf(wàn)r通過阿克曼轉角計算模型得到，

5、左前輪、右前輪、左后輪和右后輪的輪胎側偏力fyfl、fyfr、fyrl和fyrr通過四輪復合工況魔術輪胎模型計算獲得；

6、所述四輪復合工況魔術輪胎模型中包含mf純側偏模型、mf純縱滑模型和復合工況公式；

7、所述復合工況公式為：

8、

9、其中，fx表示某輪胎縱向力、fy表示某輪胎側向力，σ為歸一化滑移率，σx為復合工況縱向滑移率，σy為復合工況側向滑移率，fy0、fx0分別表示該輪胎純側偏、純縱滑工況下輪胎側向力、縱向力，通過所述mf純側偏模型和mf純縱滑模型計算得到；

10、

11、其中，α為輪胎側偏角，κ為輪胎縱向滑移率；

12、所述mf純側偏模型和mf純縱滑模型中峰值因子、形狀因子、剛度因子和曲率因子均與輪胎垂向載荷fz存在線性關系，通過輪胎的側偏和縱滑特性數據擬合得到；

13、四輪復合工況魔術輪胎模型中輪胎側偏角通過四輪偏角計算模型獲得，該模型中考慮到輪胎側偏角的遲滯響應，使用一階松弛系統表示輪胎側偏角的非穩態響應，該模型中四輪遲滯側偏角與輪胎側偏角的關系為：

14、

15、其中αfl-delay、αfr-delay、αrl-delay、αrr-delay分別為左前輪、右前輪、左后輪、右后輪的遲滯側偏角，αfl、αfr、αrl、αrr分別為左前輪、右前輪、左后輪、右后輪的輪胎側偏角，lfl、lfr、lrl、lrr分別為左前輪、右前輪、左后輪、右后輪的側偏松弛長度，使用carsim軟件模塊中給定的經驗公式計算或者根據實驗數據進行擬合得到；

16、在車輛坐標系下，各輪胎的輪胎側偏角表達式為：

17、

18、由此，以車輛質心縱向速度vx、車輛質心側向速度vy、橫擺角速度ωr，左前輪、右前輪、左后輪、右后輪的側偏松弛長度lfl、lfr、lrl、lrr，以及阿克曼轉角計算模型得到的左前輪和右前輪轉角θf(wàn)l、θf(wàn)r為輸入，輸出左前輪、右前輪、左后輪、右后輪的遲滯側偏角αfl-delay、αfr-delay、αrl-delay、αrr-delay作為四輪動態垂向載荷計算模型的輸入。

19、其中，所述二自由度車身動力學模型為：

20、

21、該模型中采用以車身質心為坐標原點建立的車輛坐標系，x軸正方向即縱向?yàn)檐囕v的前進方向，垂直于地面向上的方向?yàn)閦軸正方向，y軸正方向即側向按照右手定則設定；

22、該模型中m為車輛簧載質量，為車輛質心側向加速度，vx為車輛質心縱向速度，ωr為車輛橫擺角速度，fyfl、fyfr、fyrl、fyrr分別為左前輪、右前輪、左后輪、右后輪的輪胎側偏力，θf(wàn)l、θf(wàn)r分別為左前輪、右前輪轉角，iz為車輛繞z軸轉動慣量，

23、為車輛橫擺角加速度，a為車身質心到前軸的距離，b為車身質心到后軸的距離，b為車輛前后輪距；

24、該模型的輸出為車輛質心側偏角β、橫擺角速度ωr、車輛質心側向速度vy以及車輛質心側向加速度ay。

25、優選地，所述阿克曼轉角計算模型為：

26、

27、阿克曼轉角計算模型中，l為車輛前后軸軸距，θsw為方向盤轉角，isw為轉向系統角傳動比。

28、優選地，所述mf純側偏模型表示為：

29、

30、優選地，所述mf純縱滑模型表示為：

31、

32、d1、d2為峰值因子，c1、c2為形狀因子，b1、b2為剛度因子，e1、e2為曲率因子。

33、優選地，所述四輪動態垂向載荷計算模型得到，模型公式為：

34、

35、該模型中fzfl、fzfr、fzrl、fzrr分別為左前輪、右前輪、左后輪、右后輪的垂向載荷是模型的輸出參數；模型的輸入?yún)?shù)為所述二自由度車身動力學模型輸出的車輛質心側向加速度ay；ms為前后懸架總質量，mt為四個車輪的總質量，g為重力加速度，h為車輛的質心高度。

36、優選地，四輪偏角計算模型中各輪胎的側偏松弛長度使用carsim軟件模型中的經驗公式，由輪胎側偏長度初值和輪胎側偏松弛長度比率相乘得到，輪胎側偏松弛長度初值由輪胎遲滯側偏角進行查表計算，輪胎側偏松弛長度比率由輪胎歸一化垂直載荷進行查表計算；所述輪胎歸一化垂直載荷由四輪動態垂向載荷計算模型得到的實際垂向載荷除以輪胎標稱載荷得到。

37、優選地，四輪復合工況魔術輪胎模型中參數b1、b2、c1、c2、d1、d2、e1、e2均與輪胎垂向載荷fz滿足如下線性關系：

38、

39、式中：a1、a2、a3、a4?、a5、a6、a7、a8、a9、a10?、a11、a12、a13、a14、a15、a16?、a17均為待擬合參數。

40、本發明還提供了一種基于所述四輪非線性二自由度車輛模型仿真系統的仿真方法，該方法的步驟如下：

41、步驟1：獲取輪胎的側偏和縱滑特性數據；

42、步驟2：辨識四輪復合工況魔術輪胎模型中魔術公式輪胎模型計算公式的待擬合參數；

43、步驟3：利用步驟2中得到的擬合參數在matlab/simulink中建立四輪復合工況魔術輪胎模型；

44、步驟4：獲取以下車輛結構參數：簧載質量m、車身橫擺轉動慣量iz、質心到前軸距離a、質心到后軸距離b、質心高度h、輪距b、輪胎總質量mt和前后懸架總質量ms；

45、步驟5：以車身質心為坐標原點建立的車輛坐標系，x軸正方向即縱向?yàn)檐囕v的前進方向，垂直于地面向上的方向?yàn)閦軸正方向，y軸正方向即側向按照右手定則設定；

46、步驟6：基于步驟4所獲取的車輛結構參數建立所述二自由度車身動力學模型以及阿克曼轉角計算模型；

47、步驟7：基于步驟4所獲取的車輛結構參數建立四輪偏角計算模型和四輪動態垂向載荷計算模型；

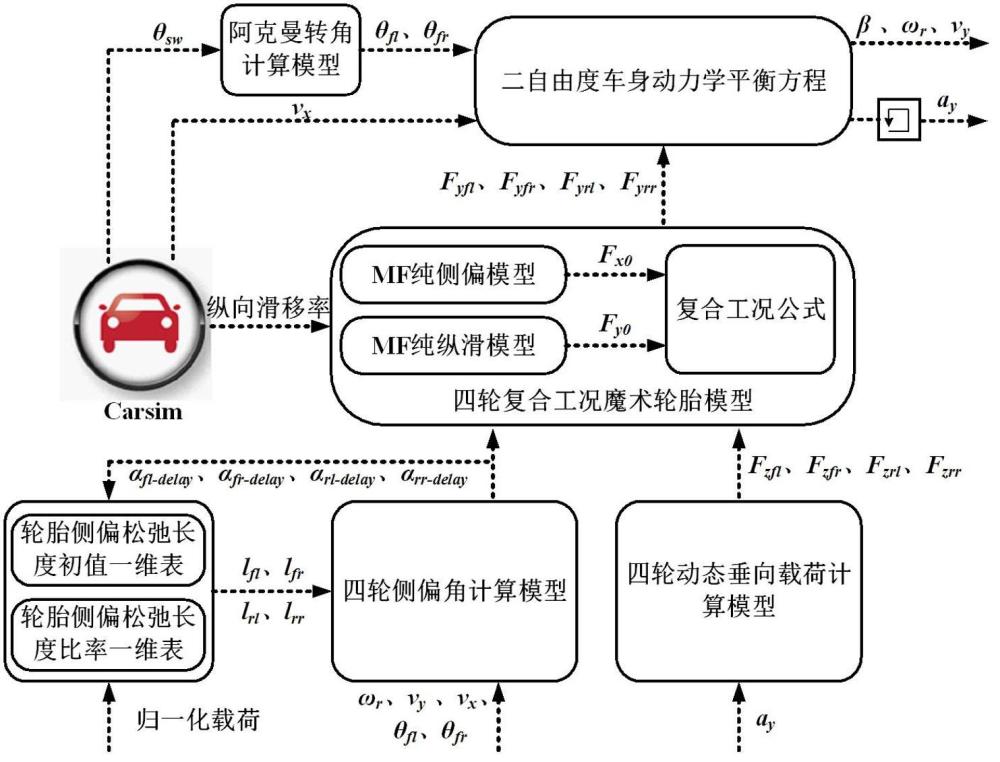

48、步驟8：連接各模型之間的信號接口，具體如下：

49、carsim軟件模塊輸出方向盤轉角θsw至阿克曼轉角計算模型，阿克曼轉角計算模型輸出左前輪和右前輪轉角θf(wàn)l、θf(wàn)r至二自由度車身動力學模型；carsim軟件模塊同時還向二自由度車身動力學模型輸出車輛質心縱向速度vx，向四輪復合工況魔術輪胎模型輸出輪胎縱向滑移率κ；

50、四輪復合工況魔術輪胎模型的輸入為四輪偏角計算模型輸出的左前輪、右前輪、左后輪、右后輪的遲滯側偏角αfl-delay、αfr-delay、αrl-delay、αrr-delay，以及四輪動態垂向載荷計算模型輸出的左前輪、右前輪、左后輪、右后輪的垂向載荷fzfl、fzfr、fzrl、fzrr；四輪復合工況魔術輪胎模型輸出的左前輪、右前輪、左后輪和右后輪的輪胎側偏力fyfl、fyfr、fyrl和fyrr作為二自由度車身動力學模型的輸入；

51、二自由度車身動力學模型輸出車輛質心側偏角β、橫擺角速度ωr、車輛質心側向速度vy以及車輛質心側向加速度ay；其中車輛質心側向加速度ay串聯一個memory模塊后作為四輪動態垂向載荷模型的輸入；

52、四輪偏角計算模型以carsim軟件模塊輸出的車輛質心縱向速度vx、二自由度車身動力學模型輸出的車輛質心側向速度vy和橫擺角速度ωr，通過擬合得到的左前輪、右前輪、左后輪、右后輪的側偏松弛長度lfl、lfr、lrl、lrr，以及阿克曼轉角計算模型得到的左前輪和右前輪轉角θf(wàn)l、θf(wàn)r為輸入；

53、步驟9：在carsim中設置所需轉向工況，與simulink模型進行聯合仿真，并驗證模型的準確性。

54、優選地，步驟8中，四輪偏角計算模型中各輪胎的側偏松弛長度使用carsim軟件模型中的經驗公式，由輪胎側偏長度初值和輪胎側偏松弛長度比率相乘得到；

55、輪胎側偏松弛長度初值由輪胎遲滯側偏角輸入輪胎側偏松弛長度初值一維表進行查表得到；

56、輪胎側偏松弛長度比率由輪胎歸一化垂直載荷輸入輪胎側偏松弛長度比率一維表進行查表得到；所述輪胎歸一化垂直載荷由四輪動態垂向載荷計算模型得到的實際垂向載荷除以輪胎標稱載荷得到。

57、優選地，步驟1中獲取輪胎的側偏和縱滑特性數據的具體方法選自以下方式中的一種：

58、（1）對實際輪胎進行側偏、縱滑臺架實驗，得到輪胎在純側偏、純縱滑工況下的側偏力-側偏角特性及縱向力-縱向滑移率特性；

59、（2）carsim軟件模塊中選擇所需的輪胎尺寸，得到其自帶輪胎側偏角為0°至26°的8種特征垂向載荷下的輪胎側向力數據以及滑移率為0%至100%的8種特征垂向載荷下的輪胎縱向力數據，作為輪胎的側偏和縱滑特性數據。

60、優選地，步驟2中辨識四輪復合工況魔術輪胎模型中魔術公式輪胎模型計算公式的待擬合參數的方法為：

61、步驟1）：使用步驟1中的carsim軟件模塊自帶輪胎數據時，需要進行一定的數據處理：將原數據中第一行的特征載荷數據全部改為0；

62、步驟2）：使用matlab軟件中的曲線擬合工具箱進行參數辨識；將步驟1）中單一特征垂向載荷對應的側向力數據及自變量側偏角以矩陣形式導入至matlab工作區，在曲線擬合工具箱中選擇側偏角為x數據，選擇側向力為y數據，擬合魔術公式的側向力基本方程，得到單一載荷下方程中的b1、c1、d1、e1四個參數的數值；

63、步驟3）替換其他特征垂向載荷數據重復步驟2）得到8種特征垂向載荷下擬合的b1、c1、d1、e1參數的數值；

64、步驟4）將8種特征垂向載荷數值和對應的b1、c1、d1、e1參數的數值以矩陣形式導入至matlab工作區在曲線擬合工具箱中選擇特征垂向載荷為x數據，以其中一種參數為y數據，然后使用多項式回歸，擬合出該參數關于垂向載荷之間的線性關系式，記錄擬合方程；

65、步驟5）：重復步驟4）操作，直至得到b1、c1、d1、e1全部參數的擬合方程；

66、步驟6）：使用步驟4）和步驟5）得到的b1、c1、d1、e1參數擬合方程對魔術公式的側向力基本方程的b1、c1、d1、e1參數進行替換，可得到純側偏工況下的魔術公式輪胎模型計算公式；

67、步驟7）：將側偏角替換為縱向滑移率數據，重復步驟2）~步驟6）得到純縱滑工況下的魔術公式輪胎模型計算公式。

68、優選地，步驟3中利用步驟2中得到的擬合參數在matlab/simulink中建立四輪復合工況魔術輪胎模型的步驟如下：

69、利用步驟2中得到的擬合參數使用matlab/simulink建立出純側偏工況下的魔術公式輪胎模型和純縱滑工況下的魔術公式輪胎模型，

70、以純側偏工況下的魔術公式輪胎模型和純縱滑工況下的魔術公式輪胎模型輸出的純側偏工況下輪胎側向力fy0和純縱滑工況下輪胎縱向力fx0；依據以下公式建立四輪復合工況魔術輪胎模型：

71、?

72、式中：σ為歸一化滑移率，σx為復合工況縱向滑移率，σy為復合工況側向滑移率，fx為復合工況縱向力，fy為復合工況側向力。

73、本發明的有益效果：

74、本發明的仿真系統中所述車輛模型為四輪模型，考慮了輪胎側向松弛長度引起的側偏角遲滯響應，可提供比兩輪模型更加精確的輪胎側偏角。考慮了左右車輪垂向載荷轉移和簧下質量，從而提高輪胎垂向載荷的估算精度。所述復合工況輪胎模型考慮了非線性側偏剛度及側向力、縱向力之間的摩擦橢圓關系，可提供更加精確的輪胎側偏力。采用本發明可在不引入新自由度的情況下提高輪胎模型輸入精度，進而提高二自由度車輛模型的穩態及動態響應仿真精度。
