本申請涉及儲能系統數據管理，特別是涉及一種儲能系統中設備點位數據管理方法及系統。

背景技術：

1、儲能系統中需要采集bms，pcs，消防，空調，攝像頭等設備的點位數據，每個設備的點位數據都會分別存儲到不同的庫表中。儲能系統將最新采集到的點位數據更新到實時表或緩存中，作為實時數據，同時也將數據存入歷史庫表中，作為歷史數據。當業務場景中用到相關點位數據時，將會從對應庫表中查詢出點位數據，然后根據場景需求進行直接展示或者二次加工計算。實時數據一般用于展示最新動態數據的業務場景，比如組態圖大屏動態數據。歷史數據一般用于數據統計，比如年月日折線圖表展示。

2、然而，傳統的設備點位數據管理方法由于點位數據推送的機制原因缺乏時效性和針對不同業務場景的個性化推送。第一，業務場景需要的點位數據都是被動從緩存或者庫表中獲取，并不是點位數據在發生實時變化時主動推送給相關業務場景，第二，點位數據的推送方式是設置固定的時效性閾值，沒有針對不同的業務場景設置個性化的時效性推送方案，不能根據具體的業務場景獲取不同時效性的數據。

技術實現思路

1、基于此，有必要針對傳統儲能系統中設備點位數據管理方法由于點位數據推送的機制原因缺乏時效性和針對不同業務場景的個性化推送的問題，提供一種儲能系統中設備點位數據管理方法及系統。

2、一方面，本申請?zhí)峁┮环N儲能系統中設備點位數據管理方法，所述儲能系統中設備點位數據管理方法包括：

3、判斷是否接收到一條設備點位數據；

4、若接收到一條設備點位數據，則獲取所述設備點位數據，以及同步獲取所述設備點位數據所附加的設備點位信息；

5、讀取所述設備點位信息中的數據采集時間；

6、求取數據采集時間和當前系統時間的差值，并依據數據采集時間和當前系統時間的差值和n-1個時效節點值依次比對的比對結果，將所述設備點位數據寫入n個不同重要程度等級的緩存中的一個緩存中；數據采集時間和當前系統時間的差值越小，寫入重要程度等級越高的緩存的優先級越高；n為正整數；

7、隨著時間推移，控制設備點位數據從重要程度等級高的緩存向重要程度等級低的緩存流轉；

8、判斷是否存在至少一個緩存被寫入新的設備點位數據；

9、若存在至少一個緩存被寫入新的設備點位數據，則調取業務場景規則表；

10、選取一個新寫入的設備點位數據；

11、判斷新寫入的設備點位數據是否滿足業務場景規則表中至少一個業務場景的所有使用約束條件；

12、若新寫入的設備點位數據滿足業務場景規則表中至少一個業務場景的所有使用約束條件，則應用該新寫入的設備點位數據在滿足所有使用約束條件的業務場景下進行業務計算；

13、若新寫入的設備點位數據不滿足業務場景規則表中至少一個業務場景的所有使用約束條件，則發布告警消息；

14、返回所述選取一個新寫入的設備點位數據，直至所有新寫入的設備點位數據均被處理完畢。

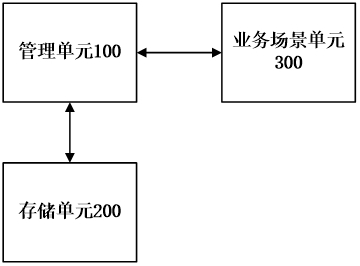

15、另一方面，本申請還提供一種設備點位數據管理系統，包括：

16、管理單元，用于執行前述內容所提及的儲能系統中設備點位數據管理方法；

17、存儲單元，與所述管理單元連接，包括多個不同重要程度等級的緩存；

18、業務場景單元，與所述管理單元連接。

19、本申請涉及一種設備點位數據管理方法及系統，通過管理單元對接收到的設備點位數據的數據采集時間進行讀取，通過數據采集時間和當前系統時間的差值和n-1個時效節點值依次比對的比對結果，將設備點位數據寫入n個不同重要程度等級的緩存中的一個，差值越小，寫入重要程度等級越高的緩存的優先級越高，這樣使得設備點位數據可以根據數據采集時間的早晚進行緩存分層存儲。緩存一旦寫入新的數據之后，通知業務場景單元，可以找到與該設備點位數據相關的所有業務場景。當新寫入的設備點位數據滿足業務場景規則表中至少一個業務場景的所有使用約束條件時，應用該新寫入的設備點位數據對滿足所有使用約束條件的業務場景進行業務計算以驅動業務場景數據更新，這樣實現了根據不同的業務場景獲取和應用不同時效性的數據，不但時效性強，而且可以根據不同的業務場景實現點位數據匯聚。

技術特征：

1.一種儲能系統中設備點位數據管理方法，其特征在于，所述方法包括：

2.根據權利要求1所述的儲能系統中設備點位數據管理方法，其特征在于，所述求取數據采集時間和當前系統時間的差值，并依據數據采集時間和當前系統時間的差值和n-1個時效節點值依次比對的比對結果，將所述設備點位數據寫入n個不同重要程度等級的緩存中的一個緩存中，包括：

3.根據權利要求1所述的儲能系統中設備點位數據管理方法，其特征在于，在所述判斷是否存在至少一個緩存被寫入新的設備點位數據之后，還包括：

4.根據權利要求3所述的儲能系統中設備點位數據管理方法，其特征在于，所述失效時間標簽的值等于與緩存的重要程度等級對應的時效節點值和新寫入的設備點位數據的數據采集時間之間的差值。

5.根據權利要求4所述的儲能系統中設備點位數據管理方法，其特征在于，所述隨著時間推移，控制設備點位數據從重要程度等級高的緩存向重要程度等級低的緩存流轉，包括：

6.根據權利要求5所述的儲能系統中設備點位數據管理方法，其特征在于，所述將產生失效現象的設備點位數據在當前緩存中刪除，并將產生失效現象的設備點位數據轉移至下一級重要程度等級更低的緩存中，返回所述選取一個產生失效現象的設備點位數據直至所有產生失效現象的設備點位數據均被處理完畢，包括：

7.根據權利要求6所述的儲能系統中設備點位數據管理方法，其特征在于，在所述判斷產生失效現象的設備點位數據所歸屬的緩存是否為重要程度等級最低的緩存之后，還包括：

8.根據權利要求7所述的儲能系統中設備點位數據管理方法，其特征在于，還包括：

9.根據權利要求8所述的儲能系統中設備點位數據管理方法，其特征在于，所述將當前系統時間作為當前快照時刻，獲取緩存中該設備點位標簽的與當前系統時間最接近的設備點位數據作為當前快照時刻的快照數據存儲入排查數據庫中，包括：

10.一種設備點位數據管理系統，其特征在于，包括：

技術總結
本申請涉及一種設備點位數據管理方法及系統，通過數據采集時間和當前系統時間的差值和N?1個時效節點值依次比對的比對結果，將數據寫入N個不同重要程度等級緩存中的一個，差值越小，寫入重要程度等級越高的緩存的優先級越高，這樣使得數據可以根據數據采集時間的早晚進行緩存分層存儲。緩存一旦寫入新的數據之后，通知業務場景單元，可以找到與數據相關的所有業務場景。當新寫入的數據滿足至少一個業務場景的所有使用約束條件時，應用該新寫入的數據對滿足所有使用約束條件的業務場景進行業務計算以驅動業務場景數據更新，這樣實現了根據不同的業務場景獲取和應用不同時效性的數據，不但時效性強，而且可以根據不同的業務場景實現點位數據匯聚。

技術研發人員：章黎明,張國宏,張普兵,王新光
受保護的技術使用者：浙江簡捷物聯科技有限公司
技術研發日：
技術公布日：2025/4/24
